В современном мире, где энергоэффективность и комфорт стоят на первом месте, Х-образный ТЭН зарекомендовал себя как оптимальное решение для систем конвекционного отопления. Этот инновационный нагревательный элемент, выполненный в виде цельнолитой алюминиевой пластины, напоминающей букву «Х», обеспечивает выдающуюся теплоотдачу и быстрый прогрев помещений. Благодаря своей уникальной конструкции, увеличивающей площадь теплообмена на 20-30% по сравнению с традиционными аналогами, Х-образный ТЭН гарантирует преобладание конвекции (до 85%), что позволяет достичь комфортной температуры всего за 1-2 минуты. Выбирая Х-образный ТЭН, вы инвестируете в надежность, безопасность и существенную экономию электроэнергии, что подтверждается отзывами тысяч довольных потребителей в России.

Параметр	Значение
Мощность	От 500 Вт до 2500 Вт (стандартные: 1000 Вт, 1500 Вт, 2000 Вт)
Напряжение	220-240 В (однофазное), 380 В (трехфазное под заказ)
Форма	Монолитная Х-образная с интегрированными ребрами
Общая длина	480-760 мм (зависит от мощности и модели)
Ширина	100-120 мм
Толщина	35-40 мм
Материал корпуса	Высококачественный алюминиевый сплав
Материал трубки	Нержавеющая сталь (AISI 304, AISI 316 для влажных условий), соответствует ГОСТ 13268-88
Материал нити	Нихром (Х20Н80), соответствует ГОСТ 12766.1-90
Вес	400-800 г (в зависимости от мощности и габаритов)
Режимы работы	Одно- или двухрежимный (например, 50% / 100% мощности)
Срок службы	5-10 лет при правильной эксплуатации
Защита	IP24 и выше (от пыли и брызг воды)
Коэффициент полезного действия (КПД)	До 98%
Рабочая температура поверхности	До 120°C внутри, до 60°C снаружи (безопасно для прикосновений)

Что такое Х-образный ТЭН и в чем его особенности?

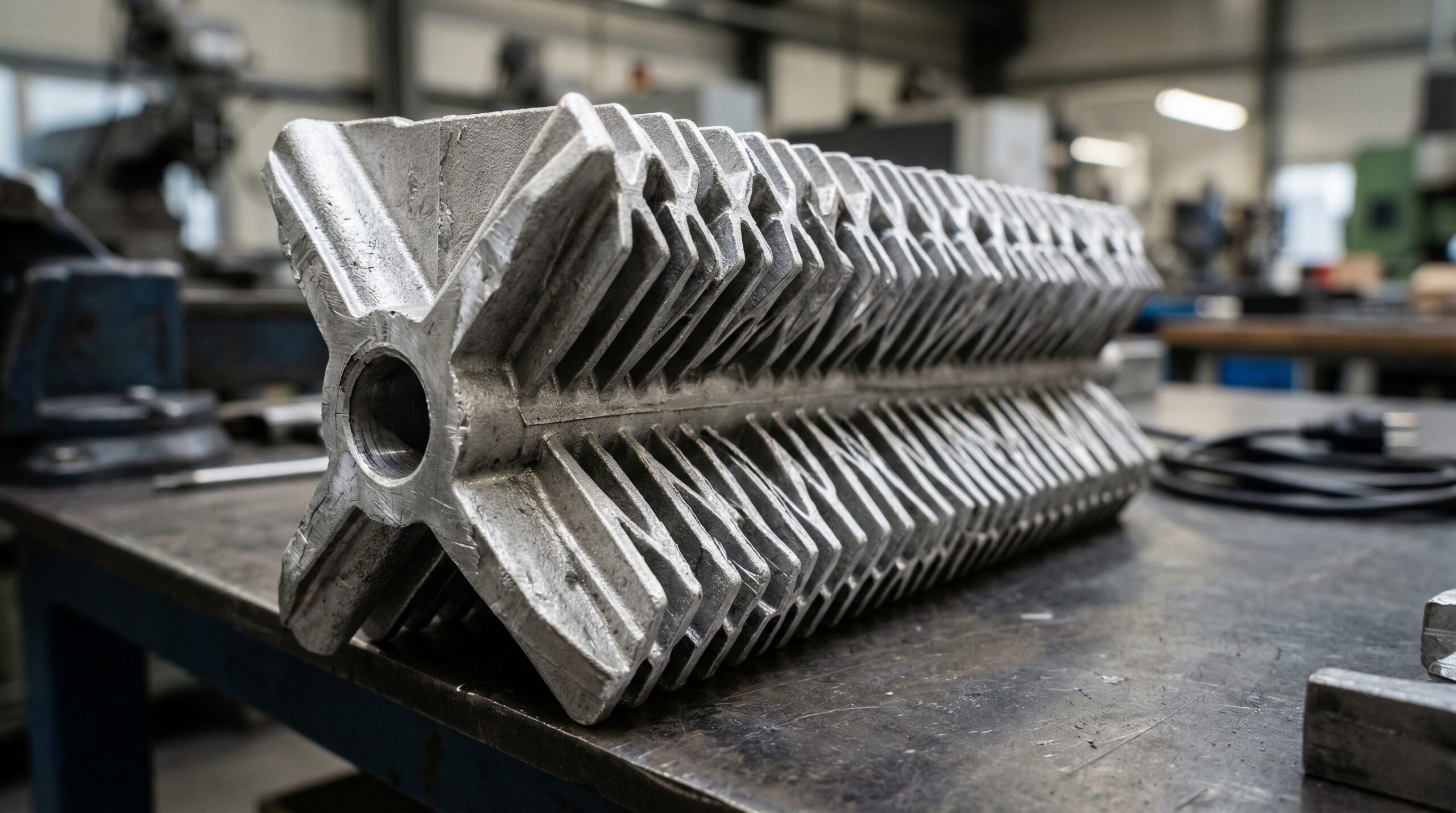

Х-образный ТЭН — это монолитный нагреватель в виде цельнолитой алюминиевой пластины, по форме напоминающей букву «Х». Внутри корпуса размещена нихромовая нить, защищенная трубкой из нержавеющей стали и слоем диэлектрика — кварцевого песка. Такая конструкция обеспечивает равномерный нагрев и электрическую изоляцию. Диаметр внутренней трубки составляет 8–13 мм, что создает оптимальный баланс между компактностью и эффективностью.

Главное преимущество Х-образной формы — увеличенная на 20–30% площадь теплообмена по сравнению с плоскими или стандартными трубчатыми ТЭНами. Ребристая поверхность эффективно передает тепло воздуху, создавая мощный конвекционный поток и ускоряя прогрев помещения. До 85% тепловой энергии передается за счет конвекции и только 15% — излучением, что делает эти нагреватели идеальными для конвекторов.

Монолитная конструкция исключает внутренние вибрации, повышает механическую прочность и продлевает срок службы изделия. Отсутствие открытых нагревательных элементов делает эксплуатацию безопасной: исключены ожоги и сжигание пыли, что важно для аллергиков и семей с детьми. Современные Х-образные ТЭНы имеют класс герметичности IP24 и выше, гарантируя защиту от брызг воды.

Из каких материалов изготавливают Х-образные ТЭНы?

Материалы для Х-образных ТЭНов подбирают для обеспечения высокой теплопроводности, долговечности и безопасности в соответствии со стандартом ГОСТ 13268-88.

• Алюминиевый сплав (корпус): Основной материал внешней оболочки. Алюминий обладает теплопроводностью 205 Вт/(м·К), что позволяет быстро передавать тепло от нагревателя воздуху. Сплав устойчив к коррозии, легко поддается литью для создания точной Х-образной формы и имеет малый вес.
• Нержавеющая сталь (внутренняя трубка): Для трубки, защищающей спираль, используют сталь марок AISI 304 (08Х18Н10) или AISI 316 (10Х17Н13М2Т). AISI 304 — универсальный вариант с высокой прочностью и коррозионной стойкостью. Для влажных помещений, например ванных комнат, применяют сталь AISI 316 с добавлением молибдена, которая устойчива к хлоридам.
• Нихром (нагревательная нить): Нагревательная спираль выполнена из нихрома (сплав Х20Н80 по ГОСТ 12766.1-90). Материал имеет высокое электрическое сопротивление для эффективного преобразования энергии в тепло и жаростойкость до 1200°C, что гарантирует стабильную работу и долгий срок службы.
• Электроизолятор (кварцевый песок/оксид магния): Пространство между нитью и трубкой заполняют диэлектриком — кварцевым песком или прессованным оксидом магния (периклазом). Он предотвращает пробой тока на корпус и эффективно проводит тепло от спирали к трубке.

Сочетание этих материалов обеспечивает Х-образным ТЭНам высокую производительность, безопасность и долговечность.

Где применяются Х-образные ТЭНы?

Благодаря быстрому и безопасному нагреву воздуха Х-образные ТЭНы широко используются в современных конвекционных обогревателях.

Бытовые и коммерческие конвекторы

Это основная сфера применения. ТЭНы устанавливают в настенные и напольные конвекторы мощностью от 1 до 2 кВт для обогрева помещений площадью 10–20 м². Такие приборы равномерно распределяют тепло, а их энергоэффективность на 25% выше по сравнению с устаревшими моделями.

Объекты использования

• Квартиры и частные дома. Бесшумная работа и отсутствие сжигания пыли делают их оптимальным выбором для спален и детских комнат. Низкая температура внешней поверхности (до 60°C) исключает риск ожогов.
• Дачи и загородные дома. Режимы работы на 750 Вт и 1500 Вт позволяют как поддерживать температуру, так и быстро прогревать помещение. Класс защиты IP24+ обеспечивает надежную работу в условиях повышенной влажности.
• Офисы и магазины. Компактные и бесшумные нагреватели создают комфортный микроклимат для сотрудников и посетителей, легко интегрируясь в интерьер.
• Ванные комнаты и санузлы. Модели с трубкой из стали AISI 316 и классом защиты IP44 устойчивы к коррозии и подходят для помещений с высокой влажностью.
• Гаражи и мастерские. Прочная монолитная конструкция устойчива к вибрациям, что обеспечивает долгий срок службы в сложных условиях эксплуатации.

«Х-образные ТЭНы — это прорыв в конвекционном отоплении. Они предлагают потребителям не только высокую эффективность, но и беспрецедентный уровень безопасности и комфорта. Это особенно ценится на российском рынке, где климат требует надежных и экономичных решений для обогрева».

Как рассчитать мощность и выбрать Х-образный ТЭН?

Выбор мощности ТЭНа — ключевой фактор для эффективного обогрева. Недостаточная мощность не справится с задачей, а избыточная приведет к перерасходу электроэнергии. Для точного расчета используют формулу или практические рекомендации.

Теоретический расчет мощности по формуле

Для определения необходимой мощности нагревателя (P) для нагрева воздуха в помещении используется следующая формула:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P – требуемая мощность нагревателя, кВт.
• m – масса воздуха в помещении, кг. Рассчитывается как объем (V, м³) × плотность воздуха (ρ ≈ 1.2 кг/м³).
• c – удельная теплоемкость воздуха, ≈ 0.24 ккал/(кг·°C).
• ΔT – разница между желаемой и начальной температурой, °C.
• t – желаемое время нагрева, часы.
• η – КПД ТЭНа, для Х-образных моделей составляет 0.95-0.98 (95-98%).
• 860 – коэффициент перевода ккал в кВт·ч.

Пример расчета:

Рассчитаем мощность для комнаты 15 м² с потолками 2.7 м. Объем (V) = 40.5 м³.

• Масса воздуха (m) = 40.5 м³ × 1.2 кг/м³ = 48.6 кг.
• Разница температур (ΔT): от 5°C до 22°C, ΔT = 17°C.
• Время нагрева (t) = 1 час.
• КПД ТЭНа (η) = 0.97.

Подставляем значения в формулу:

P = (48.6 × 0.24 × 17) / (1 × 0.97 × 860) ≈ 0.237 кВт

Этот расчет показывает энергию для однократного нагрева воздуха. Для поддержания температуры и компенсации теплопотерь применяют более простой метод.

Практические рекомендации по выбору мощности

«Теоретические расчеты важны, но на практике необходимо учитывать множество переменных, таких как качество теплоизоляции и климатические особенности региона. Правильный расчет мощности — ключ к максимальной энергоэффективности».

Для большинства помещений в России применяют правило: 100–150 Вт мощности на 1 м² площади.

• Для помещений с хорошей теплоизоляцией и потолками до 2.7 м достаточно 100 Вт/м². Для комнаты 15 м² потребуется ТЭН на 1.5 кВт.
• Для угловых комнат или помещений с плохой теплоизоляцией рекомендуется 120-150 Вт/м². Для той же комнаты в 15 м² это будет 2.25 кВт, поэтому стоит выбрать ТЭН на 2 кВт.
• Если высота потолков превышает 3 метра, расчет ведут по объему: 30-40 Вт на 1 м³.

Дополнительные критерии выбора

1. Габариты. Убедитесь, что ТЭН подходит к посадочным размерам конвектора. Стандартная длина — от 480 до 760 мм, ширина — 110–120 мм.
2. Материал. Для сухих помещений подойдет ТЭН с трубкой из стали AISI 304. Для ванных комнат выбирайте модели с трубкой из AISI 316 для повышенной защиты от коррозии.
3. Режимы работы. ТЭНы с двумя режимами мощности (50% и 100%) позволяют экономить до 50% электроэнергии при поддержании температуры.
4. Производитель. Выбирайте проверенных производителей, которые предоставляют гарантию и сертификаты качества на продукцию.

Как заказать Х-образный ТЭН на ten.bz

Процесс заказа Х-образного ТЭНа на сайте ten.bz прост и гарантирует получение качественного товара с доставкой по всей России.

1. Консультация и подбор. Если вы не уверены в выборе, свяжитесь с нами по телефону или через сайт. Наши специалисты помогут подобрать ТЭН с оптимальной мощностью (100–150 Вт/м²) под ваши задачи.
2. Оформление заявки. Выберите подходящий ТЭН на сайте, добавьте его в корзину и укажите контактные данные и адрес доставки. Мы предлагаем стандартные модели мощностью 1 кВт, 1,5 кВт, 2 кВт и изготовление на заказ.
3. Подтверждение заказа. Наш менеджер свяжется с вами в течение 1 часа для подтверждения деталей, уточнения наличия (95% товаров на складе) и согласования оплаты и доставки.
4. Оплата. Доступны безналичный расчет для юридических лиц и оплата банковской картой онлайн для физических лиц. Все платежи защищены.
5. Доставка. Мы доставляем ТЭНы по Москве и всей России через ведущие транспортные компании. Срок доставки по Москве — 1-2 рабочих дня, в регионы — от 3 до 7 рабочих дней. Товар тщательно упаковывается для защиты от повреждений.
6. Гарантия и поддержка. На все ТЭНы предоставляется гарантия производителя. Мы оказываем информационную поддержку на всех этапах — от выбора до эксплуатации.

Выбирая ten.bz, вы получаете качественный Х-образный ТЭН, соответствующий ГОСТ, и высокий уровень сервиса.

Сколько стоит Х-образный ТЭН и почему это выгодно?

Стоимость Х-образных ТЭНов на 20–30% выше, чем у трубчатых аналогов без оребрения. Эта разница окупается за 1–2 отопительных сезона за счет высокой энергоэффективности и долговечности.

Факторы, влияющие на стоимость

• Мощность: ТЭН на 2 кВт дороже модели на 1 кВт из-за большего расхода материалов.
• Материал: Модели с внутренней трубкой из нержавеющей стали AISI 316 для влажных помещений стоят дороже стандартных аналогов из AISI 304.
• Конфигурация: Двухрежимные ТЭНы, позволяющие выбирать мощность, могут быть на 5–10% дороже однорежимных, но обеспечивают большую экономию.
• Производитель: Продукция известных брендов стоит дороже, но сопровождается расширенной гарантией до 5 лет и сервисной поддержкой.

Долгосрочная экономия и окупаемость

Х-образные ТЭНы снижают расходы на электроэнергию на 15–25% по сравнению с менее эффективными нагревателями. Экономия достигается за счет нескольких факторов:

• Высокий КПД. До 98% электрической энергии преобразуется в тепло с минимальными потерями.
• Быстрый прогрев. Увеличенная площадь теплообмена прогревает воздух в помещении за 1–2 минуты, сокращая время работы прибора.
• Двухрежимность. Работа на 50% мощности (например, 750 Вт вместо 1500 Вт) снижает затраты при поддержании температуры.
• Долговечность. Монолитная конструкция и качественные материалы обеспечивают срок службы 5–10 лет, сокращая расходы на замену.

«Разница в стоимости Х-образного ТЭНа окупается в среднем за 1–2 отопительных сезона за счет снижения потребления электроэнергии. Это выгодная инвестиция для любого домохозяйства или коммерческого объекта в России».

Таким образом, покупка Х-образного ТЭНа — это продуманное вложение в комфорт, безопасность и долгосрочную экономию.
