Хомутовые ТЭНы: купить в Москве с доставкой – производство по ГОСТ от ten.bz

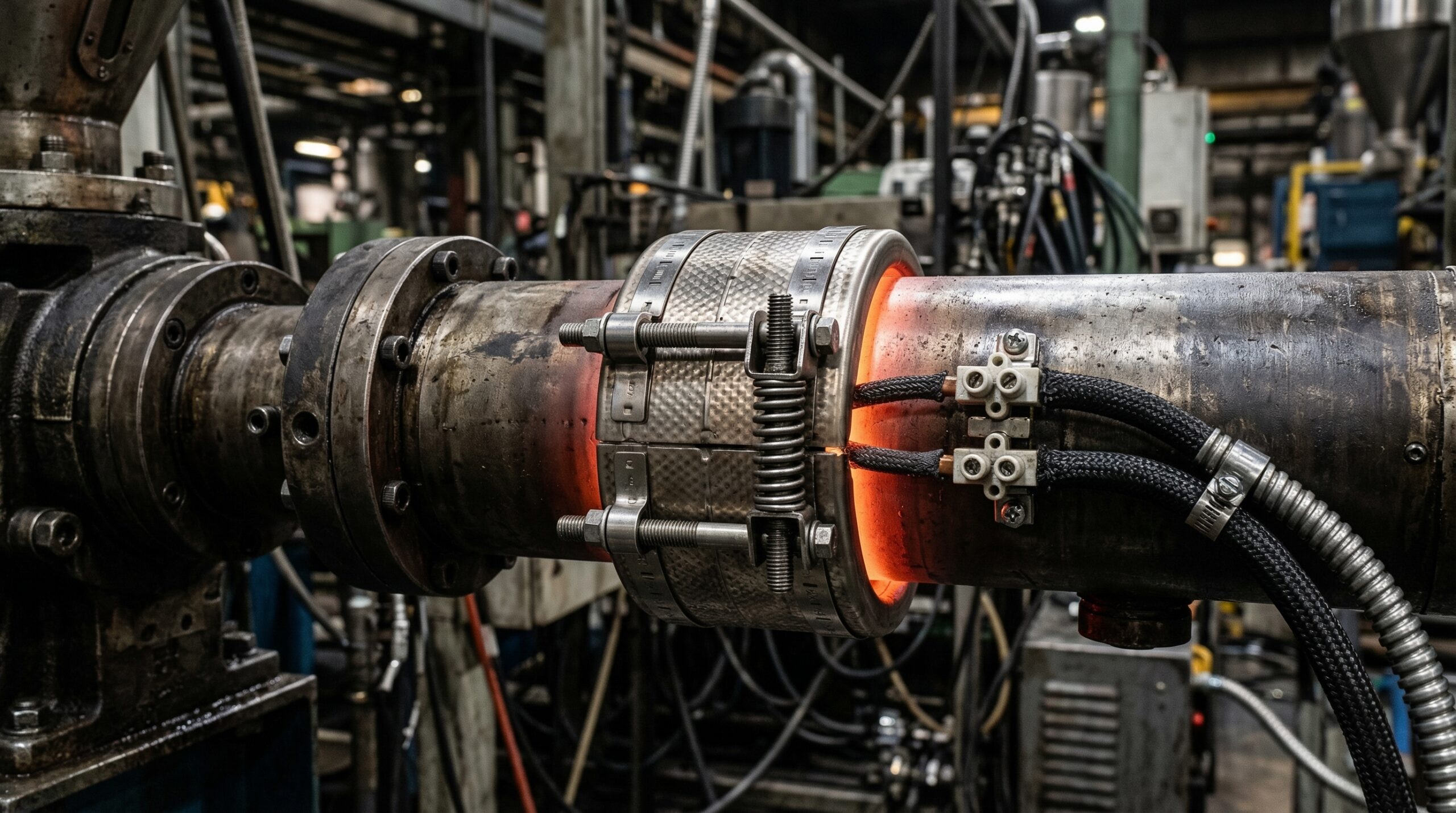

Хомутовые ТЭНы, также известные как кольцевые или полукольцевые нагреватели, представляют собой незаменимые электронагревательные устройства для равномерного и интенсивного нагрева цилиндрических поверхностей в промышленности. Эти специализированные элементы обеспечивают стабильный температурный режим для критически важного оборудования, такого как экструдеры, литьевые машины и трубопроводы. Компания ten.bz предлагает широкий ассортимент хомутовых ТЭНов, изготовленных по ГОСТ 13268, с гарантией качества и оптимальной ценой. Мы обеспечиваем производство под индивидуальные параметры с доставкой по всей России, помогая вашему производству работать без сбоев.

Параметр	Значение
Внутренний диаметр	25-380 мм
Ширина	20-300 мм
Толщина корпуса	3-4 мм
Рабочее напряжение	12-400 В переменного тока
Удельная мощность (миканитовые)	до 4 Вт/см²
Удельная мощность (керамические)	до 9 Вт/см²
Максимальная рабочая температура (керамика)	до 500°C
Материал оболочки	Нержавеющая сталь (AISI 304/316), миканит, керамика, алюминий, латунь

Конструкция хомутового ТЭНа обеспечивает эффективный нагрев за счет плотного контакта с поверхностью и использования материалов с высокой теплопроводностью.

Хомутовые ТЭНы предназначены для эффективного и равномерного нагрева цилиндрических поверхностей. Их конструкция состоит из трех ключевых элементов: нагревателя, изолятора и корпуса.

Нагревательный элемент: сердце хомутового ТЭНа

Основу ТЭНа составляет нагревательный элемент — проволока или лента из нихрома (сплав Ni-Cr). Благодаря высокому электрическому сопротивлению и термостойкости до 1200°C, он эффективно преобразует электрический ток в тепловую энергию. В сопловых моделях плотная намотка элемента позволяет достигать удельной мощности до 9 Вт/см².

Изолятор: залог безопасности и эффективности

Изолятор электрически отделяет нагревательный элемент от корпуса и передает тепло. В стандартных моделях используется миканит (слюдопласт), выдерживающий до 350°C. В высокотемпературных ТЭНах применяются керамические изоляторы, которые благодаря лучшей теплопроводности позволяют повысить рабочую температуру до 500°C и увеличить удельную мощность.

Корпус: защита и теплоотдача

Корпус защищает внутренние компоненты и передает тепло нагреваемому объекту. Материал подбирается под условия эксплуатации:

• Нержавеющая сталь (AISI 304, 316): Толщина 0,3–0,5 мм. Универсальный материал для температур до 400°C, устойчивый к коррозии и вибрациям. Марка AISI 316 применяется в агрессивных средах. Соответствует ГОСТ 13268.
• Миканит: Экономичный вариант для ТЭНов с удельной мощностью до 4 Вт/см² и рабочей температурой до 350°C.
• Керамика: Для высокотемпературных задач (до 500°C) и удельной мощности до 9 Вт/см². Обеспечивает максимальную теплопроводность, но требует осторожного монтажа из-за хрупкости.
• Литой алюминий: Позволяет создавать ТЭНы сложной формы, в том числе с внутренними каналами для водяного или воздушного охлаждения. Рабочая температура — до 300°C.
• Латунь: Используется в сопловых нагревателях благодаря высокой теплопроводности. Эффективна при температурах до 300°C.

Принцип работы прост: ток нагревает нихромовую спираль, тепло через изолятор передается на корпус, который плотно охватывает деталь и равномерно распределяет температуру. «Ключ к долговечности хомутового ТЭНа – это идеальный тепловой контакт с нагреваемой поверхностью», — отмечает ведущий инженер ten.bz.

Хомутовые ТЭНы доступны в цельном, полукольцевом и сегментном исполнении с возможностью добавления вырезов и отверстий.

Выбор формы и конфигурации ТЭНа зависит от диаметра оборудования и удобства монтажа. Мы предлагаем несколько вариантов для решения любых производственных задач.

Основные типы конструкции:

• Цельные кольца: Неразъемная конструкция, обеспечивающая максимальную жесткость и равномерность прилегания. Оптимальны для небольших диаметров, где не требуется частый демонтаж.
• Полухомуты (из двух частей): Самый популярный тип. Две половины стягиваются болтами, что упрощает монтаж и демонтаж на уже установленном оборудовании.
• Сегментные (из трех и более частей): Используются для нагревателей больших диаметров (свыше 500 мм) или при ограниченном доступе к поверхности, упрощая установку.

Специальные модификации:

Для интеграции в оборудование со сложной геометрией ТЭНы могут изготавливаться с дополнительными элементами:

• Отверстия: Для установки внешних датчиков контроля температуры (термопар).
• Вырезы: Позволяют обойти патрубки, крепежи и другие конструктивные элементы.
• Клеммные коробки: Обеспечивают защиту электрических контактов от пыли, влаги и механических повреждений.
• Защитные кожухи: Предотвращают случайные ожоги персонала и дополнительно снижают теплопотери.
• Встроенные термопары: Позволяют контролировать температуру непосредственно на корпусе нагревателя.

Сопловые нагреватели:

Отдельную категорию составляют хомутовые сопловые нагреватели. Благодаря герметичной конструкции и плотной намотке резистивной проволоки они достигают высокой удельной мощности. Их применяют для точечного нагрева сопел экструдеров и литьевых машин. Корпус может быть изготовлен не только из стали, но и из латуни для улучшения теплопередачи.

Изготовление ТЭНов по индивидуальным чертежам делает их универсальным решением для большинства промышленных задач. По отраслевым данным, нагреватели, спроектированные под конкретное оборудование, повышают эффективность теплопередачи на 15–20% по сравнению со стандартными моделями.

Выбор материала корпуса (нержавеющая сталь, керамика, алюминий) зависит от рабочей температуры, мощности и агрессивности среды.

Материал корпуса хомутового ТЭНа определяет его срок службы, теплоотдачу и сферу применения. ten.bz предлагает нагреватели из нескольких материалов, каждый со своими преимуществами.

Нержавеющая сталь (AISI 304, AISI 316)

Нержавеющая сталь — самый популярный материал для корпусов толщиной 0,3–0,5 мм, соответствующий ГОСТ 13268. Мы используем марки AISI 304 и 316.

• Коррозионная стойкость: Подходит для влажных помещений и пищевой промышленности. Марка AISI 316 устойчива к кислотам и щелочам.
• Прочность: Устойчив к вибрациям и механическим воздействиям.
• Рабочая температура: До 400°C.
• Универсальность: Применяется в экструдерах, ТПА, для нагрева трубопроводов.

Миканит

Миканит (слюдопласт) используется как основной материал корпуса в ТЭНах с невысокой мощностью.

• Стоимость: Наиболее бюджетный вариант.
• Рабочая температура: До 350°C.
• Удельная мощность: До 4 Вт/см².

Керамика

Керамика применяется в ТЭНах для высокотемпературных процессов.

• Рабочая температура: До 500°C.
• Удельная мощность: До 9 Вт/см².
• Теплопроводность: Обеспечивает быстрый и равномерный нагрев.
• Недостаток: Требует бережного монтажа из-за хрупкости.

«Выбор керамического ТЭНа оправдан, когда требуется максимальная производительность и высокая температура», – подчеркивает наш эксперт.

Алюминий (литой)

Литой алюминий позволяет изготавливать ТЭНы сложной формы.

• Системы охлаждения: Позволяет создавать внутренние каналы для жидкости или воздуха.
• Теплопроводность: Эффективно передает тепло.
• Рабочая температура: До 300°C.
• Конфигурация: Идеален для ТЭНов с перфорацией и нестандартной геометрией.

Латунь

Латунь используется в основном в сопловых нагревателях.

• Теплопроводность: Превосходит нержавеющую сталь.
• Мощность: Обеспечивает интенсивный нагрев при компактных размерах.
• Рабочая температура: До 300°C.

При выборе материала корпуса необходимо учитывать рабочую температуру, агрессивность среды, механические нагрузки и бюджет. Наши инженеры помогут подобрать оптимальное решение для вашей задачи.

Хомутовые ТЭНы наиболее эффективны в переработке пластмасс, пищевой промышленности и для нагрева трубопроводов.

Благодаря способности равномерно нагревать цилиндрические поверхности, хомутовые ТЭНы применяются в десятках отраслей промышленности.

Пластмассовая промышленность

Ключевая сфера применения, где ТЭНы являются незаменимым элементом оборудования:

• Нагрев цилиндров экструдеров: Обеспечивают точное поддержание температуры для плавления и формования пластика при производстве пленок, труб, профилей.
• Литьевые машины и термопластавтоматы (ТПА): Используются для нагрева материальных цилиндров и сопел, гарантируя необходимую вязкость полимера.
• Экструзионные матрицы: Поддерживают температуру для формирования конечного изделия.
• Грануляторы: Обеспечивают нагрев для переработки полимерных отходов в гранулы.

«В пластмассовой промышленности, где точность температуры имеет прямое влияние на качество конечного продукта, хомутовые ТЭНы обеспечивают стабильность процесса с отклонением не более ±2°C», — отмечает эксперт ten.bz.

Пищевая промышленность

В этой отрасли хомутовые ТЭНы применяются для:

• Экструдеры для пищевых продуктов: Производство снеков, макаронных изделий.
• Подогрев емкостей: Поддержание температуры сиропов, масел, шоколада.
• Оборудование для розлива: Нагрев компонентов напитков.

Трубопроводы и резервуары

ТЭНы эффективно используются для:

• Нагрев участков трубопровода: Предотвращение замерзания или поддержание вязкости жидкостей (масла, смолы, битум).
• Нагрев резервуаров и бочек: Поддержание температуры хранимых материалов для облегчения их перекачки.
• Разогрев содержимого бочек: Снижение вязкости или предотвращение кристаллизации.

Специализированное оборудование

Также хомутовые нагреватели используются в следующем оборудовании:

• Выдувные машины: В производстве пленки и пластиковых бутылок.
• Автоклавы и стерилизаторы: Поддержание высокой температуры для стерилизации.
• Оборудование для вулканизации: Нагрев резины и других полимеров.

Статистика показывает, что использование хомутовых ТЭНов позволяет снизить энергопотребление на 7-10% по сравнению с менее точными методами нагрева, благодаря их высокому КПД и равномерному распределению тепла.

Выбор хомутового ТЭНа основывается на расчете мощности и 7 ключевых технических параметрах.

Правильный подбор хомутового ТЭНа — залог стабильной работы оборудования. Ошибка в расчете мощности или выборе материала приводит к перерасходу энергии и преждевременному выходу нагревателя из строя.

Формула для расчета мощности ТЭНа:

Для расчета необходимой мощности нагревателя используется формула, учитывающая теплоемкость материала:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P – требуемая мощность ТЭНа, кВт.
• m – масса нагреваемого объекта, кг.
• c – удельная теплоемкость материала, кДж/(кг·°C) (сталь ~0.5, полипропилен ~1.7).
• ΔT – разница между конечной и начальной температурой, °C.
• t – желаемое время нагрева, час.
• η – КПД системы нагрева (обычно 0.8–0.95). Для хомутовых ТЭНов с плотным прилеганием — до 90%.
• 860 – коэффициент перевода из кДж в кВт·ч.

Пример расчета: Необходимо нагреть 100 кг полипропилена (c = 1.7) от 20°C до 200°C (ΔT = 180°C) за 2 часа (t = 2 ч). КПД системы = 0.9.

P = (100 × 1.7 × 180) / (2 × 0.9 × 860) = 30600 / 1548 ≈ 19.8 кВт.

Следовательно, потребуется ТЭН или группа ТЭНов общей мощностью около 20 кВт.

Ключевые критерии выбора:

1. Диаметр и ширина: Должны точно соответствовать размерам детали. Зазор более 0,1 мм снижает теплопередачу и ведет к перегреву ТЭНа.
2. Мощность (Вт) и удельная мощность (Вт/см²): Рассчитываются по формуле. Максимальная удельная мощность зависит от материала: до 9 Вт/см² для керамических, до 4 Вт/см² для миканитовых.
3. Рабочее напряжение: Стандартно — 220 В или 380 В. Возможно изготовление на 12, 24, 48 В.
4. Материал корпуса: Подбирается под рабочую температуру и агрессивность среды (нержавеющая сталь, керамика, латунь).
5. Тип изоляции: Миканит (до 350°C) или керамика (до 500°C).
6. Тип крепления: Стяжные винты, пружины или другие элементы, обеспечивающие плотное прилегание.
7. Конструктивные особенности: Наличие и расположение отверстий, вырезов, тип токовыводов (клеммная коробка, провода, винты).

«Правильный выбор ТЭНа – это 70% успеха в обеспечении стабильного технологического процесса. Недооценка мощности или неправильный материал корпуса приведут к преждевременному выходу из строя и простоям оборудования», — предупреждает Иван Смирнов, руководитель отдела продаж ten.bz. Наши инженеры готовы помочь вам с точным расчетом и подбором.

Заказ хомутовых ТЭНов в ten.bz состоит из 5 простых шагов: от заявки до доставки.

Процесс заказа ТЭНов в ten.bz построен так, чтобы вы получили продукцию, точно соответствующую техническому заданию, в минимальные сроки.

Шаг 1: Определение необходимых параметров

Для оформления заказа подготовьте следующие технические параметры:

• Внутренний диаметр (в мм).
• Ширина (в мм).
• Мощность (в Вт).
• Рабочее напряжение (в В).
• Материал корпуса (нержавеющая сталь, миканит, керамика и др.).
• Тип изоляции (миканит или керамика).
• Наличие и расположение отверстий/вырезов (с указанием размеров).
• Тип подключения (гибкие выводы, клеммная коробка, винты).
• Количество единиц.

Если у вас есть чертеж или эскиз, это значительно ускорит процесс.

Шаг 2: Отправка заявки

Отправьте заявку удобным для вас способом:

• Через форму обратной связи на нашем сайте ten.bz.
• По электронной почте, приложив чертежи.
• По телефону, связавшись с нашим менеджером.

Наши специалисты обработают ваш запрос в течение 15-30 минут в рабочее время.

Шаг 3: Консультация и расчет

После получения заявки наш инженер свяжется с вами для уточнения деталей, поможет с расчетом мощности и подбором оптимальных характеристик. Мы предоставим коммерческое предложение с точной стоимостью и сроками изготовления.

Шаг 4: Производство

После согласования и оплаты ваш заказ запускается в производство в соответствии с ГОСТ 13268. Срок изготовления стандартных ТЭНов составляет от 3 до 7 рабочих дней, для сложных изделий — до 15 рабочих дней.

Шаг 5: Доставка

Готовые ТЭНы упаковываются и отправляются по вашему адресу. Мы осуществляем доставку:

• По Москве и Московской области собственной курьерской службой.
• По всей России и странам СНГ транспортными компаниями.

Вы получите заказ полностью готовым к эксплуатации. На всю продукцию предоставляется гарантия.

Цена хомутового ТЭНа зависит от его мощности, размеров, материала корпуса и сложности конструкции.

Стоимость хомутового ТЭНа — важный фактор выбора, который следует рассматривать в связке с качеством и сроком службы. Мы предлагаем продукцию с оптимальным соотношением цены и надежности.

Факторы, влияющие на стоимость:

1. Размеры и мощность: Стоимость прямо пропорциональна габаритам (диаметру, ширине) и мощности нагревателя из-за большего расхода материалов.
2. Материал корпуса: Наиболее доступный вариант — миканит. Нержавеющая сталь дороже, а керамика и латунь — самые дорогие материалы из-за их характеристик.
3. Тип изоляции: ТЭНы с керамической изоляцией (до 500°C) стоят дороже, чем с миканитовой (до 350°C).
4. Сложность конструкции: Наличие вырезов, отверстий, встроенных термопар и клеммных коробок увеличивает стоимость изделия на 15–25%.
5. Тип токовыводов: Гибкие провода — стандартный вариант. Клеммная коробка с высокой степенью защиты (IP65) увеличивает цену.
6. Объем партии: Предоставляем скидки на оптовые заказы. Цена за единицу при заказе от 100 шт. ниже, чем при покупке 5 шт.
7. Срочность: Изготовление в сжатые сроки (1–2 дня) может включать наценку за срочность.

Примеры ориентировочных цен (на 2024 год, без учета НДС):

• Стандартный миканитовый ТЭН (D=50 мм, W=30 мм, 200 Вт, 220 В, корпус из нержавеющей стали): от 800 до 1 200 руб.
• Керамический ТЭН (D=100 мм, W=50 мм, 1000 Вт, 380 В, с отверстием под термопару): от 2 500 до 4 000 руб.
• Сопловой ТЭН (D=30 мм, W=20 мм, 300 Вт, 220 В, латунный корпус): от 1 500 до 2 500 руб.
• Крупный ТЭН для экструдера (D=250 мм, W=80 мм, 3000 Вт, 380 В, с вырезами и клеммной коробкой): от 6 000 до 10 000 руб.

«По данным отраслевых аналитиков, инвестиции в качественные хомутовые ТЭНы окупаются в среднем за 6-12 месяцев за счет снижения простоев, увеличения срока службы оборудования и повышения эффективности производства. Экономия на качестве часто приводит к большим затратам в будущем», — утверждает эксперт в области промышленных нагревателей.

Для получения точного расчета стоимости и лучшего предложения для вашего проекта, свяжитесь с нашими специалистами. Мы гарантируем прозрачное ценообразование и индивидуальный подход к каждому клиенту.

Часто задаваемые вопросы
