Хомутовый нагреватель: купить для экструдера и ТПА — надежность и срок от 1 дня

Хомутовый нагреватель, известный также как кольцевой ТЭН, является незаменимым элементом в современной промышленности, обеспечивающим эффективный и равномерный обогрев цилиндрических поверхностей. От экструдеров и грануляторов до литьевых машин и трубопроводов — эти устройства способны поддерживать стабильную температуру, критически важную для технологических процессов. Благодаря своей конструкции, плотно прилегающей к нагреваемому объекту, хомутовые ТЭНы минимизируют теплопотери и достигают КПД до 90%. На производстве ten.bz мы предлагаем полный спектр хомутовых нагревателей, изготавливаемых по индивидуальным параметрам с учетом ваших уникальных потребностей и требований ГОСТ 13268-88.

Параметр	Значение
Рабочая температура, °C	150–800 (миканитовые до 350, керамические до 650)
Удельная мощность, Вт/см²	2,5–9 (миканитовые 3,5–5, керамические 8–9)
Диаметр, мм	от 16 до 6000+
Ширина/высота, мм	от 20 до 500+
Напряжение, В	12–600 (типично 220/380)
Мощность, кВт	0,1–10+
Материал корпуса	Нержавеющая сталь (AISI 304, AISI 316), латунь, алюминий, медь, титан
Материал изоляции	Миканит, керамика (стеатит, алюмосиликатные волокна)
Нагревательный элемент	Нихромовая проволока (Cr20Ni80)
Срок изготовления	От 1 дня (стандартные), 3–7 дней (индивидуальные)
Дополнительные опции	Встроенная термопара (тип K, J, L), монтажные отверстия, вырезы, защитный экран, система охлаждения
Типы токовыводов	Вилочные разъемы, штуцеры, гибкие выводы, клеммные колодки

Какие бывают хомутовые нагреватели по форме и конфигурации?

Хомутовые нагреватели выпускаются в разных формах для точного и эффективного обогрева в любой промышленной задаче. Каждый тип адаптирован под конкретные условия эксплуатации. Мы производим нагреватели, строго соответствующие ГОСТ 13268-88, что гарантирует их надежность и долговечность.

Миканитовые хомутовые нагреватели

Это самый распространенный и экономичный тип для стандартных задач. Конструкция состоит из нихромовой спирали, изолированной миканитом (слюдой) и заключенной в корпус из нержавеющей стали AISI 304. Нагреватели работают при температуре до 350°C (кратковременно до 500°C) с удельной мощностью 3,5–5 Вт/см². Они подходят для обогрева цилиндров диаметром от 25 мм и шириной от 20 мм. Для плотного прилегания и эффективной теплоотдачи важно соблюдать соотношение ширины к диаметру не более 1:3. Срок изготовления — от 1 до 5 рабочих дней.

Керамические хомутовые нагреватели

Для высокотемпературных и требовательных применений выбирают керамические модели. Изоляция из керамических блоков обеспечивает повышенную надежность и термостойкость. Рабочая температура достигает 550–650°C (в спецверсиях — до 800°C), что делает их незаменимыми для работы во влажных или агрессивных средах. Удельная мощность значительно выше — до 9 Вт/см². Изготавливаются для диаметров от 55 мм, ширина может достигать 500 мм. Корпус из нержавеющей стали AISI 304 или AISI 316 обеспечивает дополнительную коррозионную стойкость.

Латунные и алюминиевые литые нагреватели

• Латунные. Применяются там, где важна высокая коррозионная стойкость и равномерный нагрев. Максимальная рабочая температура — 500°C, удельная мощность — до 7 Вт/см². Востребованы в химической и пищевой промышленности.
• Алюминиевые литые. Литьевая технология позволяет нагревателю идеально повторять рельеф поверхности. Высокая теплопроводность алюминия обеспечивает исключительно равномерный прогрев. Могут оснащаться каналами для водяного или воздушного охлаждения. Удельная мощность — до 4 Вт/см², рабочая температура — до 350°C.

Полухомутовые и сопловые нагреватели

• Полухомутовые. Это полукольца, предназначенные для парного соединения. Их главное преимущество — удобство монтажа на существующем оборудовании без полного разбора. Максимальная температура — до 650°C, удельная нагрузка — до 8 Вт/см².
• Сопловые. Компактные нагреватели для обогрева сопел экструдеров и других узких зон, где требуется высокая плотность мощности. Рабочая температура — до 450°C, удельная мощность — до 9 Вт/см².

По словам главного инженера ten.bz, Сергея Иванова, «Правильный выбор типа хомутового нагревателя — это 80% успеха в обеспечении стабильности технологического процесса и долговечности оборудования». Дополнительные опции, такие как встроенная термопара, монтажные отверстия, различные типы токовыводов и выбор греющей стороны, позволяют максимально адаптировать нагреватель под индивидуальные потребности.

Из каких материалов изготавливают хомутовые нагреватели?

Материалы оболочки и изоляции определяют долговечность, эффективность и сферу применения хомутового нагревателя. От их выбора зависит устойчивость к высоким температурам, коррозии и механическим нагрузкам. Наша продукция соответствует ГОСТ 13268-88, что подтверждает надежность используемых материалов.

Материалы корпуса (оболочки)

• Нержавеющая сталь AISI 304. Самый распространенный материал. Обладает отличной коррозионной стойкостью, прочностью и выдерживает высокие температуры. Идеален для общепромышленных применений.
• Нержавеющая сталь AISI 316. Используется в химической, пищевой и фармацевтической промышленности. Содержит молибден, что повышает устойчивость к кислотам и хлоридам. В агрессивных средах увеличивает срок службы оборудования на 37% по сравнению с AISI 304.
• Латунь. Применяется в условиях, требующих повышенной коррозионной стойкости к определенным химическим соединениям и лучшей теплопередачи.
• Алюминий. Используется в литых нагревателях. Высокая теплопроводность алюминия обеспечивает равномерный и быстрый нагрев, а литьевая технология позволяет интегрировать каналы для охлаждения.
• Другие материалы. В редких случаях для специфических задач могут использоваться медь или титан, обладающие уникальными свойствами.

Материалы изоляции

• Миканит (слюда). Композитный материал, обеспечивающий отличные электроизоляционные свойства и термостойкость до 500°C (кратковременно). Предлагает оптимальный баланс между стоимостью и производительностью.
• Керамика. В высокотемпературных нагревателях применяются керамические материалы (стеатит, алюмосиликатные волокна). Керамика выдерживает температуру до 800°C и обеспечивает превосходную изоляцию даже в условиях повышенной влажности.

Нагревательный элемент

Внутри каждого нагревателя находится нихромовая проволока (сплав Cr20Ni80), преобразующая электрическую энергию в тепло. Нихром обладает высоким сопротивлением, жаропрочностью и устойчивостью к окислению, что обеспечивает долгий срок службы. Толщина и длина проволоки точно рассчитываются для достижения заданной мощности.

Сочетание материалов корпуса, изоляции и нагревательного элемента определяет надежность и безопасность нагревателя. Компания ten.bz гарантирует строгое соблюдение технологических процессов и использование только сертифицированных материалов.

Где применяют хомутовые нагреватели?

Благодаря способности локально и равномерно нагревать цилиндрические поверхности, хомутовые нагреватели незаменимы в десятках технологических процессов в разных отраслях промышленности.

Полимерная промышленность

Это ключевая область применения, где нагреватели играют критическую роль в:

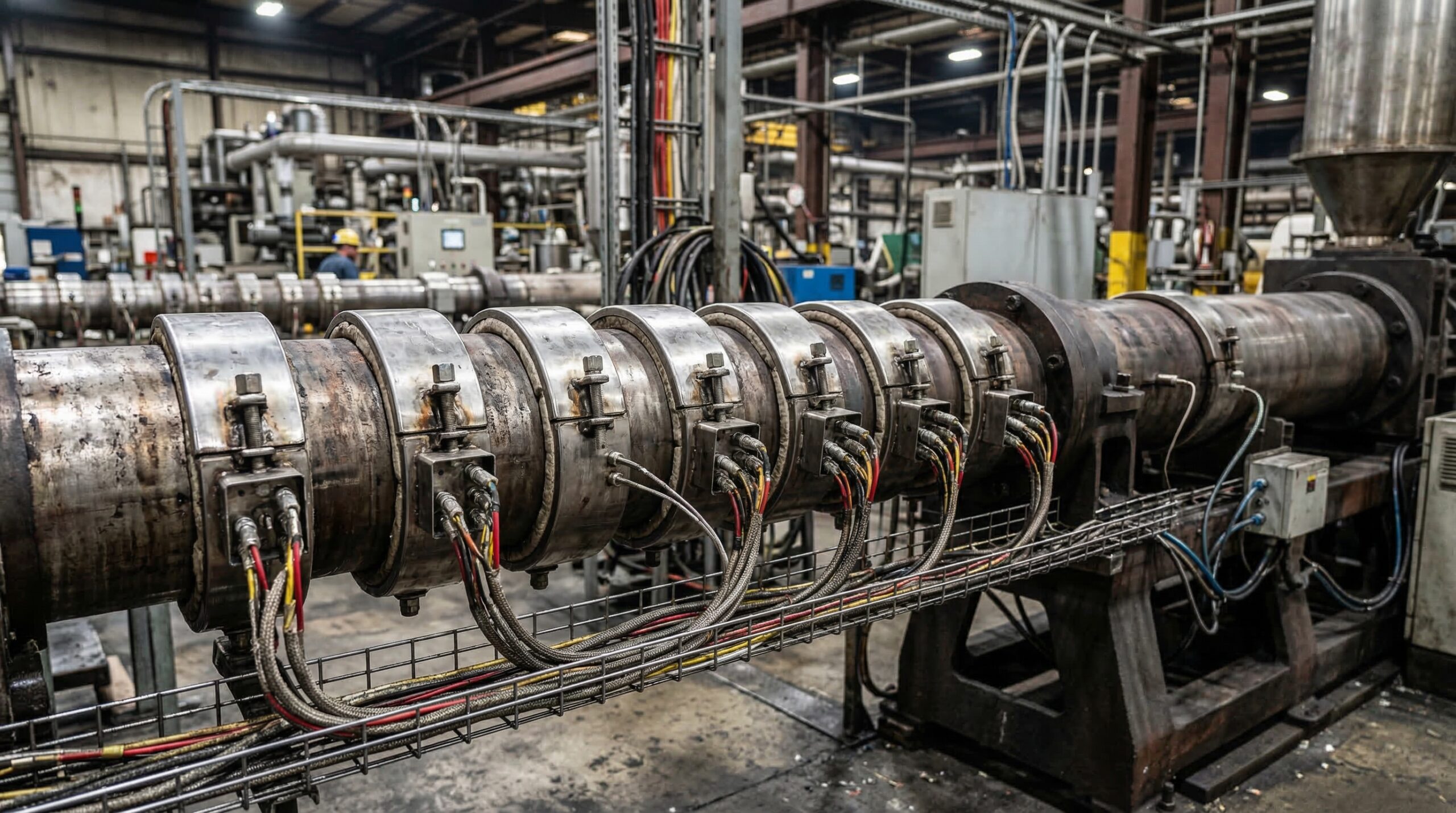

• Экструзионных линиях: обогрев цилиндров для поддержания стабильной температуры плавления полимеров.
• Литьевых машинах (ТПА): нагрев материальных цилиндров и сопел для расплава гранул пластмасс.
• Грануляторах: поддержание температуры рабочих зон для переработки сырья.

Более 60% промышленных предприятий России, использующих экструзионное оборудование, применяют хомутовые нагреватели. Это снижает процент брака на 15–20%.

Пищевая промышленность

В этой отрасли нагреватели используются для:

• Обогрева трубопроводов: предотвращение застывания жиров, шоколада, сиропов.
• Подогрева емкостей и резервуаров: поддержание рабочей температуры в баках для смешивания и варки.
• Технологического оборудования: в варочных аппаратах и гомогенизаторах, где требуется точный контроль температуры.

Здесь особенно востребованы нагреватели с корпусом из нержавеющей стали AISI 316, стойкой к пищевым кислотам и щелочам.

Химическая и нефтехимическая промышленность

Здесь хомутовые нагреватели применяются для:

• Обогрева реакторов: поддержание температуры для химических реакций.
• Линий транспортировки: предотвращение кристаллизации реагентов и нефтепродуктов в трубах.
• Резервуаров: хранение и подготовка чувствительных к температуре веществ.

Другие отрасли

• Упаковочное оборудование: в машинах для термоусадки и запайки пленки.
• Деревообработка: нагрев пресс-форм для изделий из древесины и композитов.
• Лабораторное оборудование: точный контроль температуры колб, реакторов, дистилляторов.
• Строительство: подогрев битума, мастик и строительных смесей.
• Энергетика: обогрев узлов для поддержания оптимальной вязкости масел.

Равномерный нагрев за счет плотного прилегания (КПД до 90%), долговечность и гибкость изготовления по индивидуальным параметрам делают хомутовые нагреватели идеальным решением для широкого круга промышленных задач.

Как выбрать хомутовый нагреватель: формула, параметры и советы

Правильный выбор хомутового нагревателя исключает перегрев, снижает риск поломки оборудования и повышает эффективность производства. Чтобы подобрать оптимальную модель, необходимо рассчитать мощность и учесть ключевые параметры.

Формула расчета необходимой мощности

Для определения необходимой мощности нагревателя используйте упрощенную формулу:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P – мощность нагревателя, кВт.
• m – масса нагреваемого объекта, кг.
• c – удельная теплоемкость материала, кДж/(кг·°C) (для стали ~0,46).
• ΔT – разница температур (конечная минус начальная), °C.
• t – время нагрева, часы.
• η – КПД нагревателя (обычно 0,85–0,9).
• 860 – коэффициент перевода из кДж в кВт·ч.

Пример: Для нагрева стального цилиндра массой 50 кг от 20°C до 200°C за 1 час (КПД 0,85) потребуется мощность P = (50 × 0,46 × 180) / (1 × 0,85 × 860) ≈ 5,6 кВт. К этому значению рекомендуется добавить 15–25% запаса для компенсации теплопотерь.

Ключевые параметры для выбора

1. Диаметр и ширина (мм). Точные размеры поверхности критически важны для плотного прилегания и эффективной теплопередачи.
2. Рабочая температура (°C). Максимальная температура объекта определяет тип изоляции (миканит до 350°C, керамика до 650°C и выше).
3. Удельная мощность (Вт/см²). Нельзя превышать допустимую нагрузку: для керамических нагревателей — до 9 Вт/см², для миканитовых — до 5 Вт/см².
4. Напряжение питания (В). Укажите доступное напряжение сети (от 12В до 600В).
5. Материал корпуса. Выбирается исходя из среды: AISI 304 для большинства случаев, AISI 316 для агрессивных сред.
6. Тип токовывода. Определяет способ подключения (вилочные разъемы, штуцеры, гибкие выводы, клеммные колодки).
7. Наличие термопары. Для точного контроля температуры рекомендуется интегрировать термопару (типы K, J, L).
8. Дополнительные опции. Укажите наличие вырезов, пазов, защитных экранов.

Эксперты ten.bz подчеркивают, что точный расчет удельной мощности и правильный выбор материала позволяют избежать перегрева и преждевременного выхода из строя. Типичная ошибка — недостаточное прилегание нагревателя к поверхности, что снижает КПД до 50%.

Как заказать хомутовый нагреватель на ten.bz за 5 шагов?

Мы упростили процесс заказа, чтобы вы получили нагреватель, точно соответствующий вашим задачам, в кратчайшие сроки.

Этапы заказа

1. Отправка заявки. Свяжитесь с нами по телефону, email или через форму на сайте. Чем подробнее запрос, тем быстрее мы сможем приступить к работе.
2. Предоставление технического задания. Для точного расчета нам потребуются данные:
   • Диаметр и ширина (мм).
   • Мощность (Вт) и напряжение (В).
   • Тип нагревателя (миканитовый, керамический и т.д.).
   • Материал корпуса (AISI 304, AISI 316).
   • Наличие и тип термопары (K, J, L).
   • Тип токовывода.
   • Наличие вырезов, отверстий.
   • Количество изделий.

   Приложите чертеж или эскиз, если он есть — это значительно ускорит процесс.

3. Расчет и коммерческое предложение. Наши инженеры проанализируют ТЗ, выполнят расчеты и подберут оптимальную конфигурацию по ГОСТ 13268-88. Вы получите детальное КП с ценой и точными сроками изготовления.
4. Производство. После согласования и подтверждения заказа мы приступаем к производству. Срок изготовления стандартных моделей — от 1 до 5 рабочих дней. Для сложных заказов — до 7–10 дней.
5. Доставка. Готовая продукция тщательно упаковывается и отправляется по Москве и всей России надежными транспортными компаниями.

95% наших клиентов отмечают оперативность обработки заказов и высокое качество продукции. Выбирая ten.bz, вы выбираете надежного партнера для вашего производства.

Сколько стоит хомутовый нагреватель и от чего зависит цена?

Цена хомутового нагревателя зависит от его типа, размеров, материалов и дополнительных опций. Понимание этих факторов поможет спланировать бюджет и выбрать оптимальное решение.

Основные факторы, влияющие на стоимость

1. Тип нагревателя. Базовые миканитовые нагреватели — самый экономичный вариант. Керамические, латунные и литые алюминиевые стоят дороже из-за материалов и сложности производства.
2. Размеры. Чем больше диаметр и ширина, тем выше расход материалов и стоимость. Нагреватель Ø500 мм будет значительно дороже аналога Ø50 мм.
3. Мощность. Нагреватели с высокой удельной мощностью (например, 8 Вт/см² против 4 Вт/см²) требуют более дорогих комплектующих и сложнее в изготовлении.
4. Материал корпуса. Стандартная сталь AISI 304 дешевле коррозионностойкой AISI 316, латуни или алюминия.
5. Дополнительные опции. Интеграция термопары, вырезы, отверстия, нестандартные токовыводы или системы охлаждения увеличивают итоговую стоимость.
6. Объем заказа. Для оптовых партий мы предлагаем гибкую систему скидок, снижая цену за единицу.
7. Срочность. Изготовление за 1 рабочий день может повлечь за собой наценку за оперативность.

Примеры цен

Для ориентира:

• Стандартный миканитовый нагреватель (Ø50 мм, ширина 30 мм, 200–300 Вт) стоит от 1 500 рублей.
• Керамический нагреватель аналогичных размеров для работы при 600°C со встроенной термопарой — от 3 500 рублей.
• Крупногабаритный нагреватель для экструдера (Ø300 мм, ширина 150 мм, 2–3 кВт) — от 8 000 до 20 000 рублей и выше.

Чтобы получить точный расчет стоимости для вашего проекта, свяжитесь с нашим отделом продаж. Мы гарантируем, что вы получите высококачественный продукт по ГОСТ 13268-88, соответствующий вашим требованиям и бюджету.
