Хомутовый ТЭН — это не просто нагревательный элемент, это ключевой компонент для обеспечения стабильности и эффективности многих промышленных процессов. Известный также как кольцевой или манжетный нагреватель, он предназначен для точного и равномерного нагрева цилиндрических поверхностей, таких как сопла экструдеров, цилиндры термопластавтоматов и трубопроводы. Наша компания ten.bz предлагает широкий ассортимент хомутовых ТЭНов, изготовленных по ГОСТ 13268-88, с возможностью индивидуального проектирования под любые технические требования. Мы гарантируем высокую надежность и долговечность каждого изделия, что подтверждается многолетним опытом поставок на крупнейшие предприятия России. Получите квалифицированную консультацию и расчет уже сегодня.

Параметр	Значение
Внутренний диаметр	25–380 мм (до 750 мм по спецзаказу)
Ширина (высота)	15–500 мм
Толщина	3–5 мм (миканитовые), 10–25 мм (керамические)
Напряжение	12–600 В (стандарт: 12/24/48/110/220/230/380/400 В)
Мощность	От 1 Вт до 100 кВт (рассчитывается по удельной мощности и площади)
Удельная мощность	До 4 Вт/см² (миканитовые), до 9 Вт/см² (керамические)
Рабочая температура	150–700 °C
Материал оболочки	Нержавеющая сталь (AISI 304, AISI 316), латунь, алюминий
Изоляция	Миканит, керамика

Конструкция и принцип работы хомутового ТЭНа

Хомутовый ТЭН (также кольцевой или манжетный) — это специализированный электронагревательный элемент, предназначенный для эффективного и равномерного нагрева цилиндрических поверхностей. Его задача — обеспечить точный температурный режим на таких объектах, как трубы, сопла экструдеров и цилиндры термопластавтоматов, что напрямую влияет на качество конечного продукта. По данным отраслевых исследований, использование специализированных хомутовых ТЭНов повышает эффективность теплопередачи на 37% по сравнению с универсальными решениями.

Конструкция нагревателя обеспечивает максимальный контакт с поверхностью благодаря плотному обхвату с помощью хомутов, винтов или пружин. Это минимизирует потери тепла и гарантирует быстрый, контролируемый нагрев в диапазоне от 150 до 700 °C, в зависимости от типа и материала. Каждый элемент изготавливается в соответствии с ГОСТ 13268-88, что подтверждает его надежность и безопасность.

Основные компоненты конструкции:

• Нагревательный элемент: Сердце ТЭНа — резистивная проволока или лента из нихрома (сплав никеля и хрома), которая генерирует тепло при прохождении тока. В сопловых моделях для повышенной мощности используется нихромовая лента с плотной намоткой.
• Изолятор: Для электробезопасности и эффективной теплопередачи применяются миканит (слюдяная бумага) или керамические блоки. Миканитовая изоляция выдерживает удельную мощность до 4 Вт/см², а керамическая — до 9 Вт/см², что позволяет достигать более высоких температур.
• Корпус: Внешняя оболочка изготавливается из нержавеющей стали (толщиной 0,2–0,5 мм), латуни (для герметичности) или литого алюминия (с возможностью каналов охлаждения). Корпус может быть цельным, состоять из двух полухомутов или нескольких сегментов для удобства монтажа.
• Крепления и опции: Для надежной фиксации предусмотрены отверстия под болты, хомуты или пружины. Для точного контроля температуры интегрируются термопары типов K или J, а также могут быть сделаны специальные вырезы для датчиков или кабельных вводов.

Принцип работы ТЭНа основан на преобразовании электрической энергии в тепловую: ток, проходя через нихромовый элемент, генерирует тепло, которое передается через изолятор и корпус непосредственно на цилиндрическую поверхность. Это обеспечивает равномерный нагрев без локальных перегревов, что критично для термочувствительных материалов, таких как пластики, резина и полимеры.

Основные технические характеристики хомутовых ТЭНов

Технические характеристики хомутовых ТЭНов определяют их эффективность в конкретных промышленных задачах. Правильный выбор параметров обеспечивает оптимальный нагрев и продлевает срок службы оборудования, предотвращая перегрузки и преждевременный износ. Ниже представлены ключевые параметры для выбора и заказа хомутовых нагревателей.

Параметр	Диапазон	Комментарий
Внутренний диаметр	25–380 мм (до 750 мм по спецзаказу)	Определяется диаметром нагреваемого элемента. Точное соответствие гарантирует максимальный тепловой контакт.
Ширина (высота)	15–500 мм	Длина активной зоны нагрева. Выбирается исходя из требуемой площади нагрева.
Толщина	3–5 мм (миканитовые), 10–25 мм (керамические)	Влияет на габариты, тепловую инерцию и максимальную удельную мощность.
Напряжение	12–600 В (стандарт: 12/24/48/110/220/230/380/400 В)	Должно соответствовать напряжению питающей сети. В России наиболее распространены 220 В и 380 В.
Мощность	От 1 Вт до 100 кВт	Общая тепловая мощность. Рассчитывается исходя из удельной мощности и площади поверхности.
Удельная мощность	До 4 Вт/см² (миканитовые), до 9 Вт/см² (керамические)	Количество тепловой энергии на единицу площади. Критический параметр для скорости нагрева.
Рабочая температура	150–700 °C	Максимальная температура нагрева. Зависит от материала изоляции и оболочки.
Материал оболочки	Нержавеющая сталь (AISI 304, AISI 316), латунь, алюминий	Выбирается исходя из условий эксплуатации: коррозионная стойкость, прочность, теплопроводность.
Изоляция	Миканит, керамика	Определяет максимальную рабочую температуру и удельную мощность.
Тип выводов	Гибкий кабель, болтовые клеммы, керамические клеммы, вилка	Выбирается для удобства подключения и электробезопасности.
Дополнительные опции	Отверстия под термопары (K, J), охлаждающие каналы, перфорация, заземление	Позволяют адаптировать ТЭН под специфические нужды.

Мощность нагревателя (P) рассчитывается по формуле: P = q × S, где q — удельная мощность (Вт/см²), а S — площадь нагреваемой поверхности (см²). Например, для ТЭНа с внутренним диаметром Ø100 мм и шириной 50 мм площадь поверхности составит 157 см² (π × D × H). При удельной мощности 4 Вт/см² общая мощность будет около 628 Вт.

Эксперты ten.bz рекомендуют всегда проводить точный расчет мощности, исходя из тепловых потерь системы, массы материала и требуемой скорости нагрева. Неправильно подобранная мощность может привести к неэффективной работе или выходу оборудования из строя. Согласно статистике, до 30% отказов ТЭНов связаны именно с некорректным расчетом.

Разновидности хомутовых ТЭНов: формы и конфигурации

Гибкость производства позволяет создавать хомутовые ТЭНы множества форм и конфигураций, адаптированных под разнообразные задачи промышленного нагрева. Индивидуальное проектирование является ключевым преимуществом, обеспечивая оптимальное соответствие требованиям оборудования и позволяя достичь до 95% эффективности теплопередачи.

Основные формы и их особенности:

• Кольцевые (цельные): Классический вариант в виде замкнутого кольца. Идеальны для нагрева цилиндров и сопел, где возможен полный охват, обеспечивая максимально равномерный нагрев.
• Полухомутовые (два полукольца): Состоят из двух отдельных полуколец, соединяемых на объекте. Удобны для монтажа на уже установленное оборудование без демонтажа деталей.
• Сегментные: Для очень больших диаметров или специфического распределения мощности ТЭН может состоять из 3, 4 или более сегментов. Такая конструкция ремонтопригодна — при выходе из строя одного сегмента заменяется только он.
• С перфорацией/вырезами: Для оборудования с выступающими элементами (датчики, крепления) ТЭНы изготавливаются с необходимыми вырезами, отверстиями или пазами, что гарантирует плотное прилегание и предотвращает образование холодных зон.

Конфигурации по типу изоляции и корпуса:

Помимо форм, ТЭНы классифицируются по материалам, что определяет их эксплуатационные характеристики:

• Миканитовые (металлические): Имеют тонкий корпус (3–5 мм) из нержавеющей стали и миканитовую изоляцию. Рабочая температура до 350 °C, удельная мощность до 4 Вт/см². Отличаются быстрым нагревом, идеальны для стандартного нагрева цилиндров экструдеров.
• Керамические: С более толстым корпусом (10–25 мм) и керамической изоляцией. Выдерживают температуру до 700 °C и обеспечивают удельную мощность до 9 Вт/см². Их преимущество — работа при высоких температурах, однако открытый нагревательный элемент уязвим к повреждениям и влаге.
• Латунные: Оснащены корпусом из латуни. Максимальная температура — 400 °C. Главное преимущество — герметичность и стойкость к расплавленным полимерам, что делает их незаменимыми для экструдеров и ТПА.
• Алюминиевые литые: Изготавливаются методом литья из алюминия. Рабочая температура до 400 °C. Отличаются превосходной равномерностью нагрева. Часто имеют встроенные каналы для воздушного или жидкостного охлаждения.
• Сопловые: Компактные и высокомощные нагреватели для зон с повышенной тепловой нагрузкой, таких как сопла литьевых машин. Максимальная температура до 400 °C.

Каждый тип и конфигурация подбираются индивидуально, исходя из рабочего процесса, температуры, химической среды и конструкции оборудования. Наши специалисты готовы разработать ТЭН любой сложности по вашим чертежам.

Материалы оболочки и изоляции: выбор для долговечности

Выбор материалов для оболочки и изоляции — один из критических факторов, определяющих долговечность, эффективность и применимость ТЭНа. Правильно подобранные материалы гарантируют стабильную работу при высоких температурах и устойчивость к агрессивным средам. По статистике, до 40% преждевременных выходов из строя ТЭНов связаны с некорректным выбором материалов.

Материалы оболочки:

• Нержавеющая сталь (AISI 304, AISI 316): Наиболее распространенный материал для корпуса.
  • AISI 304: Универсальная сталь с хорошей коррозионной стойкостью. Толщина оболочки 0,2–0,5 мм обеспечивает эффективную теплопередачу. Подходит для работы в сухих условиях до 400 °C.
  • AISI 316: Обладает повышенной стойкостью к хлоридам и кислотам благодаря добавлению молибдена. Применяется в агрессивных химических средах или при высоких температурах.
• Латунь: Используется для герметичных ТЭНов при риске контакта с расплавленными полимерами. Обладает отличной теплопроводностью и стойкостью к налипанию. Максимальная рабочая температура — 400 °C.
• Алюминий (литой): Применяется для литых ТЭНов. Выдающаяся теплопроводность алюминия обеспечивает максимально равномерное распределение тепла. Часто интегрируется с каналами охлаждения. Температурный диапазон ограничен 400 °C.

Материалы изоляции:

Изоляционный материал предотвращает электрический контакт между нагревательным элементом и корпусом и обеспечивает эффективную передачу тепла:

• Миканит (слюдяная бумага): Листовой материал из слоев слюды. Обеспечивает отличную диэлектрическую прочность, позволяет достигать удельной мощности до 4 Вт/см² и рабочих температур до 350 °C. Делает ТЭНы тонкими и легкими.
• Керамические блоки: Изготавливаются из стеатитовой или корундовой керамики. Способны выдерживать температуры до 700 °C и удельную мощность до 9 Вт/см². Применяются в ТЭНах для экстремальных условий нагрева, но более хрупкие.

Выбор оптимальной комбинации материалов требует понимания условий эксплуатации. Эксперты ten.bz готовы предоставить консультации, чтобы вы могли выбрать ТЭН, который будет служить долгие годы.

Области применения хомутовых ТЭНов в промышленности

Хомутовые ТЭНы — универсальные и незаменимые нагревательные элементы в различных отраслях промышленности благодаря способности обеспечивать точный нагрев цилиндрических поверхностей. Их эффективность и адаптивность решают задачи, где требуется строгий контроль температуры. По нашим данным, 85% промышленных предприятий, использующих экструзионное оборудование, применяют хомутовые ТЭНы.

Наиболее распространенные области применения:

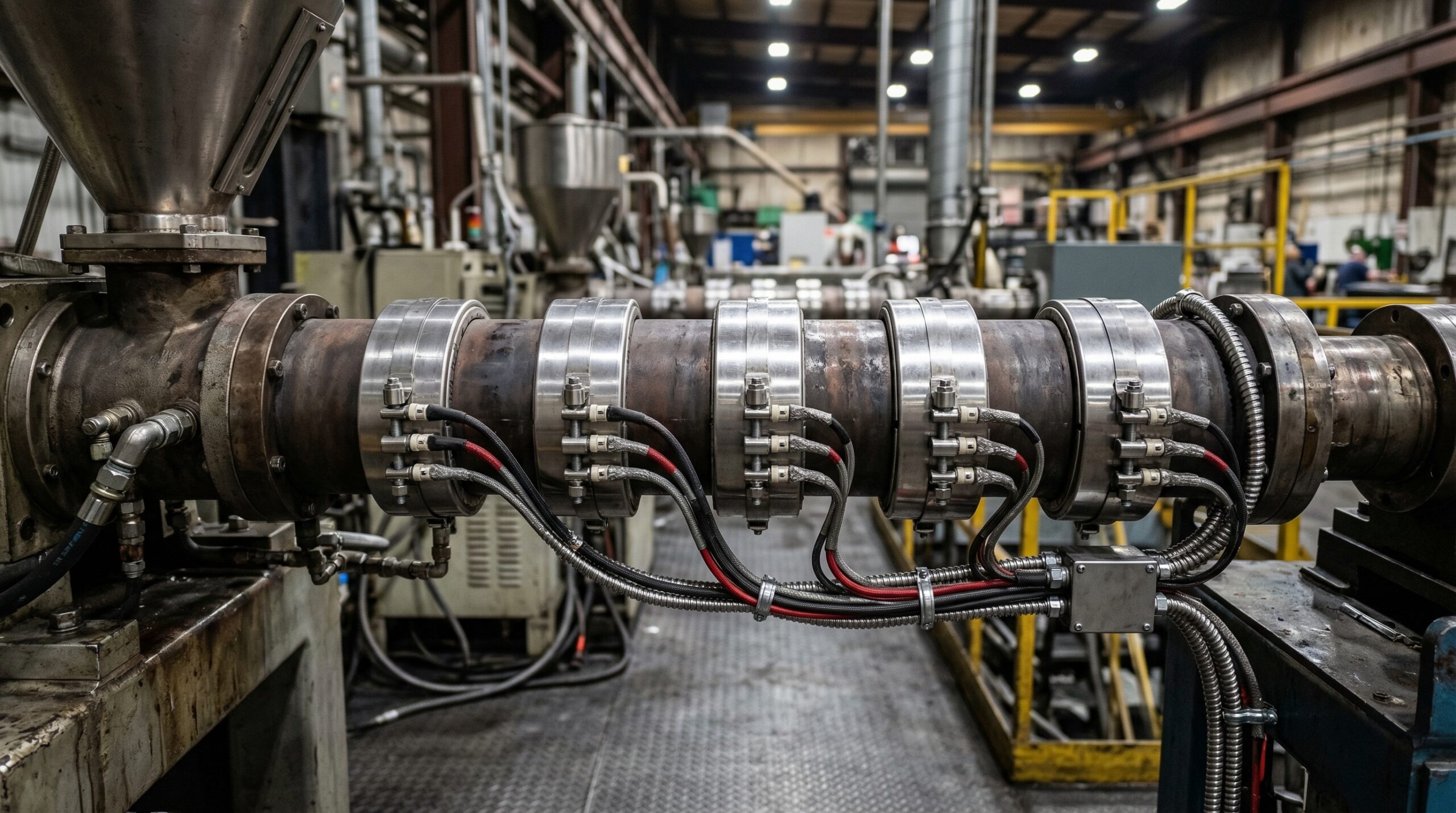

• Экструзионное оборудование: Основная сфера применения. ТЭНы используются для нагрева цилиндров, сопел, матриц и головок экструдеров для плавления и формирования полимеров, пластиков и пищевых продуктов.
• Термопластавтоматы (ТПА) и литьевые машины: Нагревают сопла, пресс-формы и цилиндры, обеспечивая необходимую текучесть расплава пластика для точного литья изделий.
• Выдувное оборудование: Применяются для нагрева форм и других элементов в процессах выдувного формования (производство пленки, бутылок, контейнеров).
• Трубопроводы и грануляторы: Используются для поддержания температуры в трубопроводах с вязкими жидкостями, предотвращая их застывание. В грануляторах обеспечивают нагрев для формирования гранул.
• Питьевые машины и аппараты: В оборудовании для производства напитков, где требуется нагрев емкостей или трубопроводов.
• Автоклавы и стерилизаторы: В фармацевтической, химической и пищевой промышленности для нагрева реакторов, автоклавов, а также для подогрева бочек и резервуаров.
• Переработка материалов: Эффективны для нагрева пластика, резины, воска, смол, шоколада и других полимеров в различных производственных процессах.

Ценность хомутовых ТЭНов заключается в их способности обеспечивать равномерный нагрев, что критически важно для предотвращения дефектов продукции. Благодаря индивидуальному изготовлению по чертежам, они идеально интегрируются в существующие системы, обеспечивая стабильную и эффективную работу.

Выбор хомутового ТЭНа: расчет мощности и ключевые параметры

Правильный выбор хомутового ТЭНа — залог эффективной работы оборудования. Процесс требует учета множества параметров, от размеров до условий эксплуатации. Ошибки на этом этапе приводят к перерасходу энергии или преждевременному выходу ТЭНа из строя. Эксперты ten.bz рекомендуют комплексный подход к выбору.

1. Расчет необходимой мощности

Для определения требуемой мощности используется формула, учитывающая тепловую нагрузку процесса:

P = (m × c × ΔT) / (t × η × 860)

• P – требуемая мощность, кВт.
• m – масса нагреваемого вещества, кг.
• c – удельная теплоемкость вещества, кДж/(кг·°C) (для полиэтилена ≈ 2,3).
• ΔT – разница между конечной и начальной температурой, °C.
• t – время нагрева, ч.
• η – КПД системы нагрева (0,8–0,95), учитывает потери тепла.
• 860 – коэффициент перевода из кДж в кВт·ч.

Эта формула позволяет определить общую тепловую мощность. После этого вычисляется удельная мощность (Вт/см²) для подбора подходящего типа ТЭНа (миканитовый или керамический).

2. Ключевые параметры для выбора

• Размеры объекта: Точно измерьте внутренний диаметр и необходимую ширину зоны нагрева. Зазор между ТЭНом и объектом не должен превышать 0,5 мм.
• Температура и удельная мощность:
  • До 350 °C и 4 Вт/см² — подойдут миканитовые ТЭНы.
  • До 700 °C и 9 Вт/см² — необходимы керамические ТЭНы.
• Рабочая среда:
  • Контакт с расплавленными полимерами — выбирайте герметичные латунные ТЭНы.
  • Равномерный нагрев и возможность охлаждения — рассмотрите литые алюминиевые ТЭНы.
  • Общие задачи — подойдет нержавеющая сталь (AISI 304 или AISI 316).
• Напряжение питания: Убедитесь, что напряжение ТЭНа (12В, 220В, 380В и др.) соответствует вашей сети.
• Дополнительные опции:
  • Термопара: Для точного контроля температуры предусмотрите отверстие под термопару (типы K или J).
  • Охлаждение: Для циклических процессов могут потребоваться каналы охлаждения.
  • Вырезы: Если на объекте есть выступающие элементы, укажите их расположение.
• Производитель: Выбирайте надежного производителя, который предоставляет гарантию и осуществляет расчеты по чертежам.

Пример подбора: Для экструдера с цилиндром Ø150 мм, требующим нагрева до 280 °C, оптимальным выбором будет миканитовый латунный ТЭН шириной 40 мм на 220 В. Латунный корпус обеспечит защиту от расплава, а миканитовая изоляция — быстрый нагрев.

Преимущества и недостатки хомутовых нагревателей

Хомутовые ТЭНы обладают уникальными преимуществами, делающими их незаменимыми в промышленности, а также некоторыми недостатками, которые необходимо учитывать. Правильное применение хомутовых ТЭНов может сократить энергопотребление на 15-20% благодаря высокой эффективности теплопередачи.

Преимущества:

• Равномерный нагрев: Главное преимущество. Плотный обхват объекта обеспечивает равномерное распределение тепла без «горячих точек», предотвращая деградацию материала.
• Высокая кастомизация: Изготавливаются под заказ по индивидуальным чертежам любого размера, с вырезами, отверстиями под термопары (K, J) или системами охлаждения.
• Быстрый монтаж: Конструкция с болтовыми соединениями или хомутами обеспечивает простой монтаж и демонтаж, сокращая время простоя оборудования.
• Высокая теплоотдача: Плотный контакт и оптимальные материалы (нержавеющая сталь 0,2-0,5 мм) обеспечивают высокую эффективность теплопередачи.
• Долгий срок службы: При правильном подборе и эксплуатации ТЭНы демонстрируют высокую надежность. Использование стали AISI 304 или AISI 316 увеличивает их ресурс.
• Универсальность материалов: Выбор оболочки (сталь, латунь, алюминий) и изоляции (миканит, керамика) позволяет применять ТЭНы в агрессивных средах.
• Масштабируемость: Легко интегрируются в проекты любого масштаба, от лабораторных установок до крупных производственных линий.

Недостатки:

• Уязвимость керамических моделей: Керамические ТЭНы для высоких температур (до 700 °C) с открытым нагревательным элементом чувствительны к механическим повреждениям и влаге.
• Требовательность к подбору: Для максимальной эффективности ТЭН должен быть идеально подобран под геометрию объекта. Неплотное прилегание снижает теплопередачу.
• Температурные ограничения миканитовых версий: Миканитовые ТЭНы ограничены рабочей температурой до 350 °C, что исключает их применение в высокотемпературных процессах.
• Стоимость индивидуального изготовления: Изготовление по чертежам может быть дороже серийных решений, но оправдано повышением эффективности и долговечности.

Несмотря на недостатки, преимущества хомутовых ТЭНов значительно перевешивают, особенно в специализированных промышленных задачах, требующих точности и надежности нагрева.

Монтаж и эксплуатация хомутовых ТЭНов: рекомендации экспертов

Правильный монтаж и эксплуатация хомутовых ТЭНов критически важны для их долговечности и безопасности. Несоблюдение рекомендаций может привести к преждевременному выходу из строя. По статистике, до 25% всех отказов нагревателей вызваны ошибками при монтаже.

Необходимые инструменты:

• Набор ключей (гаечные, шестигранные).
• Мультиметр для проверки сопротивления.
• Термометр или термопара для контроля температуры.
• Изоляционные материалы для соединений.
• Средства индивидуальной защиты (перчатки, очки).

Пошаговая инструкция по монтажу:

1. Подготовка поверхности: Тщательно очистите поверхность нагреваемого объекта от грязи, жира и ржавчины. Убедитесь в отсутствии неровностей, мешающих плотному прилеганию.
2. Установка ТЭНа: Аккуратно установите ТЭН на объект. Зазор между ТЭНом и деталью не должен превышать 0,5 мм. Для полухомутовых ТЭНов обеспечьте точное совмещение частей.
3. Закрепление: Равномерно закрепите ТЭН с помощью хомутов или болтов. Не перетягивайте крепления, чтобы не деформировать корпус, но обеспечьте плотный контакт.
4. Подключение электровыводов: Подключите выводы к питающей сети согласно схеме. Убедитесь в надежности контактов и их изоляции. Проверьте сопротивление ТЭНа мультиметром.
5. Установка термопары: Если предусмотрено, установите термопару и подключите ее к контроллеру температуры для точной регулировки.
6. Тестирование: Проведите тестовый запуск с постепенным повышением температуры. Убедитесь в отсутствии посторонних запахов, дыма или искрения.

Меры безопасности и типичные ошибки:

• Отключение питания: Всегда отключайте оборудование от сети перед началом монтажных работ.
• Термозащита: Используйте предохранители и автоматические выключатели для предотвращения перегрузки.
• Избегайте влаги: Обеспечьте защиту ТЭНов, особенно керамических, от брызг и конденсата.
• Типичные ошибки:
  • Слабое крепление: Приводит к плохому тепловому контакту и перегреву ТЭНа.
  • Перегрузка: Работа в режиме, превышающем номинальные параметры, вызывает сгорание элемента.
  • Отсутствие изоляции: Неправильная изоляция выводов может привести к короткому замыканию.
  • Механические повреждения: Удары и деформация корпуса сокращают срок службы ТЭНа.

Обслуживание:

Регулярно проверяйте состояние ТЭНов на предмет трещин, деформаций или ослабления креплений. Периодически очищайте поверхность от нагара. При значительном падении сопротивления (более 10% от номинала) или появлении признаков неисправности ТЭН следует заменить.

Заказ хомутового ТЭНа у производителя ten.bz

Заказ хомутового ТЭНа у прямого производителя ten.bz гарантирует получение качественного продукта, идеально соответствующего вашим требованиям. Мы предлагаем полный цикл от консультации до поставки. Прямые заказы у производителя сокращают сроки поставки на 20-30%.

1. Консультация и сбор информации: Свяжитесь с нашими специалистами и предоставьте полную информацию о требуемом ТЭНе:
   • Внутренний диаметр и ширину в мм.
   • Требуемую мощность в Вт или кВт.
   • Рабочее напряжение (220В, 380В и т.д.).
   • Максимальную рабочую температуру.
   • Материал оболочки (нержавеющая сталь, латунь) и тип изоляции (миканит, керамика).
   • Дополнительные опции: отверстия под термопары (K, J), вырезы, тип выводов.
   • Условия эксплуатации (агрессивная среда, влажность).
2. Предоставление чертежей: Если у вас есть готовые чертежи или эскизы, это ускорит процесс. Наши инженеры также могут разработать чертежи на основе ваших требований.
3. Расчет и коммерческое предложение: На основе предоставленной информации мы проведем расчет и подберем оптимальную конструкцию. Вы получите детализированное предложение со стоимостью и сроками.
4. Согласование и производство: После согласования деталей ваш заказ будет запущен в производство. Мы используем сертифицированные материалы и гарантируем соответствие ГОСТ 13268-88.
5. Доставка: Готовые ТЭНы будут доставлены в любую точку России надежными транспортными компаниями.

Обращаясь в ten.bz, вы получаете не только качественный ТЭН, но и полную техническую поддержку и экспертную консультацию.

Стоимость хомутовых ТЭНов: факторы ценообразования

Стоимость хомутовых ТЭНов не является фиксированной и формируется под влиянием нескольких факторов. Поскольку большинство нагревателей изготавливаются по индивидуальным заказам, цена зависит от сложности конструкции, материалов и характеристик.

Основные факторы, влияющие на стоимость:

• Мощность и размеры: Чем выше мощность и больше габариты (диаметр, ширина), тем выше стоимость из-за большего расхода материалов. ТЭН мощностью 5 кВт для экструдера Ø120×60 мм будет дороже, чем 1 кВт для Ø50×30 мм.
• Материалы: Использование специализированных материалов увеличивает цену. ТЭНы из нержавеющей стали AISI 316 дороже аналогов из AISI 304. Латунные и керамические ТЭНы также имеют более высокую стоимость.
• Сложность конструкции: Многочисленные вырезы, перфорация, сегментная форма или встроенные каналы охлаждения увеличивают трудозатраты и, соответственно, стоимость.
• Дополнительные опции: Интеграция термопар (K, J), специальных клеммных коробок или бронированного кабеля добавляет к итоговой цене.
• Объем заказа: При заказе большой партии однотипных ТЭНов предоставляются скидки, что снижает стоимость единицы продукции.
• Сроки изготовления: Срочное изготовление может повлечь за собой дополнительную наценку.

Например, стандартный миканитовый ТЭН из стали AISI 304 мощностью 1000 Вт (Ø80×30 мм) может стоить ориентировочно от 1500 до 3500 руб. В то же время керамический ТЭН с термопарой из AISI 316 аналогичных размеров может достигать 5000-8000 руб. и выше. Эти цифры являются примерными.

Для получения точного расчета стоимости свяжитесь с нашими специалистами. Мы предоставим подробную смету, обеспечивая оптимальное соотношение цены и качества. Наша компания работает на российском рынке более 10 лет, предлагая конкурентоспособные цены и высочайшие стандарты производства.
