Изготовление ТЭНов на заказ: купить по чертежам — быстрое производство от ten.bz

В современном мире, где эффективность и надежность оборудования играют ключевую роль, изготовление трубчатых электронагревателей (ТЭНов) по индивидуальным параметрам становится все более востребованным. ten.bz предлагает высокоточное производство ТЭНов на заказ, строго соответствующее ГОСТ 13268-88 и международным стандартам качества. Мы обеспечиваем полный технологический цикл, от выбора оптимальных материалов до многоуровневого контроля готовой продукции, гарантируя долговечность и безопасность каждого нагревательного элемента. Независимо от сложности проекта – будь то стандартные решения или уникальные конфигурации по вашим чертежам – наша команда экспертов готова реализовать задачу в кратчайшие сроки, предоставляя комплексные решения для промышленных и бытовых нужд.

Параметр	Значение
Материалы корпуса (трубки)	Нержавеющая сталь (AISI 304, 316), углеродистая сталь, медь, титан
Стандартные диаметры трубок	8 мм, 10 мм, 12 мм, 13 мм, 16 мм, 18 мм
Длина заготовок	От 280 мм до 6000 мм
Материал нагревательного элемента (спирали)	Нихром (NiCr), кантал (FeCrAl)
Рабочая температура спирали	До 800–1200°C
Изоляционный наполнитель	Смесь периклаза (MgO) и кварцевого песка
Сопротивление изоляции	Не менее 1 МОм при 500 В
Рабочее напряжение	12–600 В
Мощность ТЭНов	От 100 Вт до 10 кВт и более
Плотность наполнителя после набивки	2,5–3 г/см³
Допуск сопротивления спирали	±5–10%
Испытательное напряжение изоляции	500–2000 В
Вакуумная герметичность	10^-3 мм рт.ст.
Срок службы ТЭНов	5–15 лет

Что такое изготовление ТЭНов и как ten.bz гарантирует качество?

Производство трубчатых электронагревателей (ТЭНов) — это многоэтапный технологический процесс, требующий современного оборудования и глубоких инженерных знаний. На заводе ten.bz мы соблюдаем регламенты ГОСТ 13268-88 и международные стандарты, выпуская продукцию, которая отвечает высоким требованиям к надежности, долговечности и безопасности. Наш подход включает подготовку материалов, прецизионное изготовление компонентов, точную сборку, придание нужной формы, термообработку и многоуровневый контроль качества. Это позволяет нам гарантировать стабильную работу каждого изделия в течение всего срока службы — от 5 до 15 лет.

Из каких материалов производят ТЭНы?

Для изготовления ТЭНов используются только проверенные материалы, которые подбираются с учетом будущих условий эксплуатации нагревателя, его теплопроводности, коррозионной стойкости и электрической изоляции.

• Корпус (трубка): Внешняя оболочка ТЭНа, защищающая внутренние элементы и передающая тепло. Чаще всего используется нержавеющая сталь марок AISI 304 или AISI 316, обеспечивающая высокую коррозионную стойкость. Для работы в агрессивных средах применяют AISI 316. Также используются углеродистая сталь для воздушных ТЭНов, медь для водонагревателей и титан для химически агрессивных сред. Стандартные диаметры трубок варьируются от 8 до 18 мм, а длина заготовок достигает 6000 мм.
• Нагревательный элемент (спираль): «Сердце» ТЭНа, генерирующее тепло. Спираль навивается из нихромовой проволоки (сплав никеля и хрома) или кантала (FeCrAl-сплав). Эти материалы обладают высоким удельным электрическим сопротивлением и жаропрочностью, позволяя нагревать спираль до 800–1200°C. Диаметр проволоки обычно составляет 0,2–1 мм.
• Изоляционный наполнитель: Пространство между спиралью и корпусом заполняется смесью периклаза (оксид магния, MgO) и кварцевого песка. Смесь обеспечивает высокую теплоотдачу от спирали к корпусу и надежную электрическую изоляцию. Сопротивление изоляции готового ТЭНа должно быть не менее 1 МОм при напряжении 500 В. Периклаз проходит предварительную сушку для удаления влаги.
• Контактные стержни: Изготавливаются из нихрома или стали и служат для подключения ТЭНа к электросети напряжением от 12 В до 600 В. Они имеют резьбу для удобного монтажа. Длина стержней обычно составляет от 50 до 200 мм.
• Дополнительные компоненты: Включают герметики для торцов (силиконовые или керамические) и изоляторы (фторопласт, керамика) для защиты от влаги и обеспечения электробезопасности.

Все материалы проходят строгий входной контроль для исключения риска пробоев изоляции или неравномерного нагрева в готовом изделии.

Как подготавливают компоненты для сборки ТЭНа?

На подготовительном этапе с высокой точностью обрабатываются все компоненты будущего нагревателя. Операции выполняются на автоматизированном оборудовании, что гарантирует повторяемость результатов с допуском ±0,5 мм.

1. Нарезка трубок: Трубы из выбранного материала нарезаются на гидравлических прессах или автоматических станках по заданным размерам с запасом 5–10 мм для последующей точной подгонки.
2. Обезжиривание и обжиг: Заготовки трубок обжигают в муфельных печах при температуре 400–600°C. Это удаляет остатки масел и смазок, предотвращая газообразование и дефекты при последующей набивке изолятора.
3. Зенковка, рихтовка и чистка: Внутренняя поверхность трубок обрабатывается шомполом или на зенковочном станке. Затем следует очистка ацетоном для удаления мельчайших жировых пленок, которые могут повлиять на изоляционные свойства.
4. Подготовка контактных стержней: Проволока для стержней рубится в размер на автоматах. Затем на стержни накатывается резьба, после чего они калибруются для проверки точности размеров.
5. Навивка спиралей: Нихромовая или канталовая проволока диаметром 0,2–1 мм наматывается на обмоточных станках. Станки используют шаблоны для обеспечения равномерного шага витков (5–15 мм), что критически важно для равномерного распределения тепловой нагрузки.
6. Приварка спирали к стержням: Контактные стержни привариваются к концам нагревательной спирали с помощью точечной электросварочной машины. После сварки проверяется контактное сопротивление для обеспечения надежного соединения.

На каждом этапе отбраковываются дефектные элементы, имеющие трещины, неровности или другие отклонения от нормы.

Как происходит сборка ТЭНа?

Сборка ТЭНа — наиболее ответственный процесс, занимающий до 50% общего времени изготовления. Он выполняется на специализированных набивочных стендах под высоким давлением, что гарантирует монолитность структуры изоляционного наполнителя.

1. Подготовка наполнителя: Ключевой элемент изоляции — смесь высокочистого периклаза и кварцевого песка. Перед использованием она сушится в муфельной печи при температуре до 600°C, просеивается через сита с ячейкой 0,1–0,5 мм и проходит магнитную сепарацию для исключения металлических примесей.
2. Установка спирали в трубку: Подготовленная нагревательная спираль, приваренная к контактным стержням, вставляется в металлическую трубку-оболочку. Обеспечивается равномерный зазор (1–3 мм) между спиралью и стенками трубки для заполнения изолятором.
3. Набивка под давлением: Изоляционный наполнитель засыпается в трубку и уплотняется гидравлическими прессами или на вибрационных стендах под давлением 100–500 атмосфер. Процесс занимает от 10 до 60 минут. В результате наполнитель приобретает монолитную структуру с плотностью 2,5–3 г/см³, что обеспечивает эффективный теплоотвод и надежную электроизоляцию.
4. Прокатка и обжим: После набивки торцы трубки прокатываются для герметизации и подрезаются с точностью ±0,1 мм. Излишки наполнителя удаляются, а края обрабатываются.
5. Обработка стержней: Контактные стержни зачищаются, на них накатывается резьба, и устанавливаются изоляторы (из фторопласта или керамики) для дополнительной электрической защиты.

Как ТЭНам придают нужную форму?

Термообработка и формирование придают ТЭНам необходимую форму и стабилизируют их внутреннюю структуру, что обеспечивает долговечность и эффективность. Этот этап включает:

1. Отжиг в печи: После сборки каждый ТЭН подвергается отжигу в печах при температуре 800–1000°C. Этот процесс снимает внутренние напряжения в металле, повышает гибкость трубки и способствует спеканию изоляционного наполнителя.
2. Гибка: На гидравлических или CNC-гибочных станках ТЭНам придается необходимая форма — U-образная, спиральная или любая другая, согласно чертежам заказчика. Соблюдается минимальный радиус изгиба (не менее двух диаметров трубки), чтобы избежать повреждения нагревателя. Современные станки позволяют достигать высокой точности изгиба с радиусом от 20 мм.
3. Дополнительный обжиг: В некоторых случаях после сложной гибки может потребоваться дополнительный отжиг для финальной стабилизации структуры.

На этом этапе мы уделяем особое внимание сохранению целостности изоляционного слоя и равномерности распределения спирали внутри трубки, чтобы гарантировать равномерный нагрев.

Как проверяют качество готовых ТЭНов?

Каждый ТЭН, произведенный на ten.bz, проходит многоуровневый контроль качества и испытания в соответствии с ГОСТ 13268-88. Это обеспечивает полное соответствие заявленным характеристикам и безопасность эксплуатации. По статистике, до 15% продукции на этапе контроля отбраковывается, что подтверждает строгость наших стандартов.

• Визуальный осмотр: Проводится осмотр на предмет дефектов корпуса, контактных стержней, сварных швов и геометрии.
• Измерение сопротивления спирали: С помощью мультиметра измеряется электрическое сопротивление спирали. Допустимое отклонение от расчетного значения составляет ±5–10%.
• Проверка изоляции: На контакты ТЭНа подается повышенное напряжение (от 500 В до 2000 В). Сопротивление изоляции должно быть не менее 1 МОм, что гарантирует защиту от пробоя.
• Испытание на герметичность: Проводится вакуумное испытание (до 10⁻³ мм рт.ст.) или испытание под давлением для подтверждения герметичности оболочки.
• Нагрузочные тесты: ТЭНы работают под номинальной мощностью в течение 1–2 часов, при этом измеряется температура поверхности и стабильность работы.
• Герметизация торцов: После всех испытаний торцы ТЭНа герметизируются силиконовым или керамическим герметиком для дополнительной защиты от влаги.
• Маркировка: На каждый готовый ТЭН наносится лазерная маркировка, содержащая дату производства, наименование производителя (ten.bz), мощность (кВт), напряжение (В) и длину (мм).

Приемо-сдаточные испытания подтверждают соответствие каждого изделия техническому заданию и государственным стандартам.

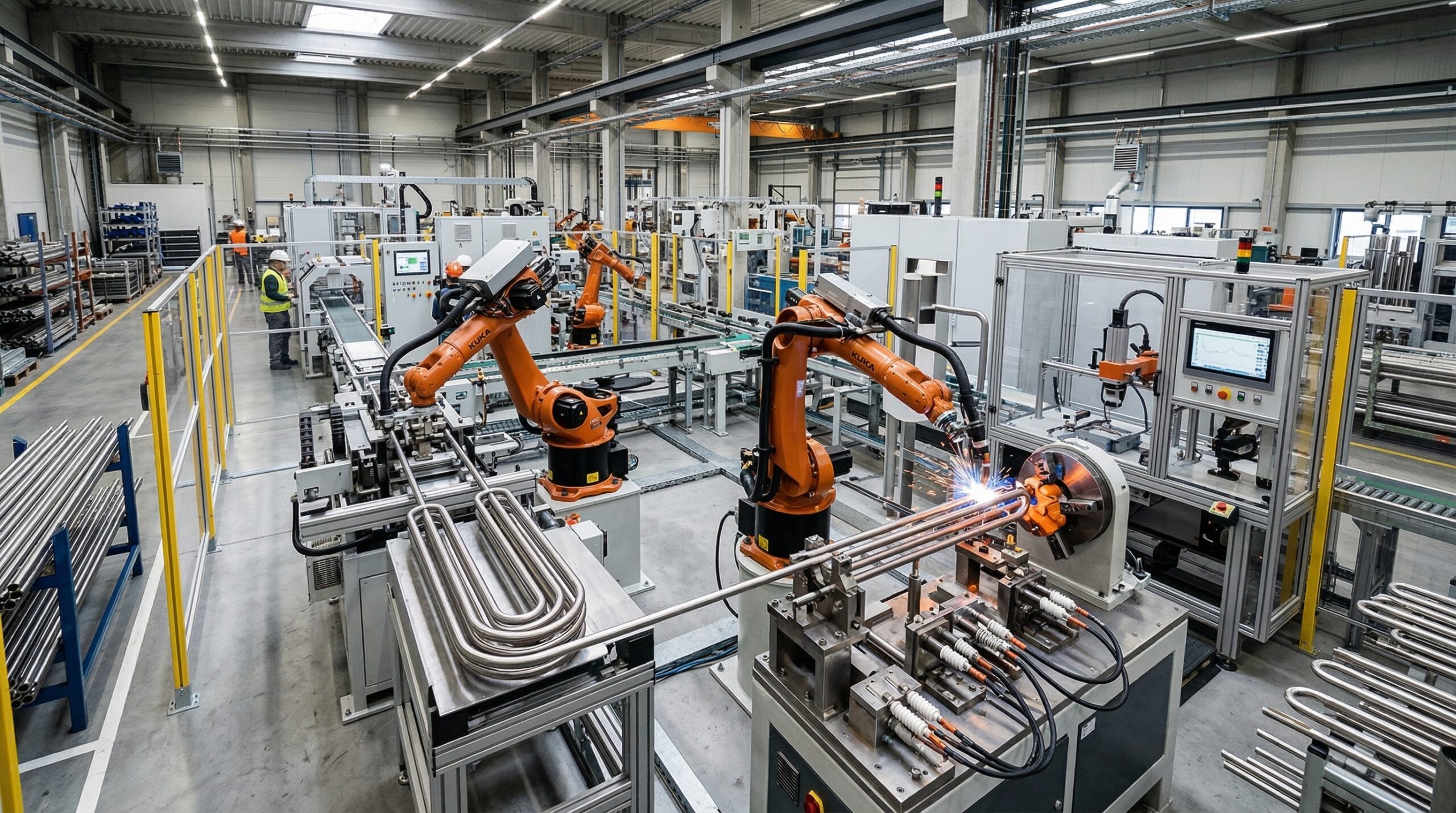

Какое оборудование используется для производства ТЭНов?

Для обеспечения высокого качества ten.bz использует современный комплекс специализированного оборудования, позволяющий выполнять все этапы технологического процесса с максимальной точностью.

Оборудование	Назначение	Характеристики
Муфельные печи	Обжиг заготовок, сушка наполнителя, термообработка ТЭНов	Температура 400–1000°C, объем 50–500 л, программируемые режимы
Обмоточные станки	Навивка нихромовых/канталовых спиралей	Скорость 100–500 витков/мин, шаг навивки 0,1–1 мм, автоматический контроль
Набивочные стенды	Уплотнение изоляционного наполнителя (периклаза)	Давление до 1000 атм, автоматическая подача, вибрационные системы
Гидравлические прессы	Нарезка трубок, обжим торцов, накатка резьбы	Сила до 50–200 тонн, высокая точность резки ±0,5 мм
Сварочные аппараты	Точечная сварка спирали к контактным стержням	Ток 100–500 А, контроль качества сварного шва
Гибочные станки	Формирование заданной конфигурации ТЭНа	CNC-управление, радиус изгиба от 20 мм, точность ±0,1 мм
Испытательные стенды	Контроль сопротивления, изоляции, мощности, герметичности	Автоматическое измерение R, изоляции до 2000 В, нагрузочные тесты

Постоянное обновление и калибровка оборудования позволяют нам поддерживать высочайшие стандарты производства и гарантировать стабильное качество продукции.

Какие формы и конфигурации ТЭНов можно заказать?

Мы изготавливаем ТЭНы различных форм и конфигураций, адаптированных под специфические требования заказчика, для нагрева жидкостей, газов и твердых тел.

• Прямые ТЭНы: Простейшая конфигурация для нагрева воздуха или для небольших бытовых приборов. Могут иметь вывод с одной или двух сторон, длина до 200 мм.
• U-образные ТЭНы: Распространенная форма, обеспечивает компактность и равномерный нагрев. Применяются в водонагревателях, бойлерах, промышленных ваннах.
• Спиральные и зигзагообразные ТЭНы: Используются для создания большой площади нагрева в ограниченном пространстве, например, в сушильных шкафах или духовых печах.
• Фланцевые/резьбовые ТЭНы (ТЭНБ): Сборка из нескольких трубчатых элементов, закрепленных на общем фланце или резьбовом штуцере. Подходят для врезки в резервуары, котлы, емкости с водой или маслом.
• Блочные ТЭНы (ТЭНБ): Комплексные системы из нескольких ТЭНов, установленных на одном фланце. Обеспечивают высокую мощность нагрева и удобство монтажа в промышленных установках.
• Оребренные ТЭНы: Предназначены для эффективного нагрева воздуха и газов. Оребрение увеличивает площадь теплообмена, повышая КПД. Применяются в калориферах, тепловых пушках, сушильных камерах.

Возможность изготовления ТЭНов по индивидуальным чертежам позволяет нам создавать уникальные решения для нестандартных проектов.

Из каких материалов изготавливают оболочку ТЭНа?

Выбор материала оболочки ТЭНа критически важен для его долговечности. Мы предлагаем широкий спектр материалов с уникальными свойствами.

• Нержавеющая сталь (AISI 304, AISI 316): Наиболее популярный выбор благодаря высокой коррозионной стойкости и прочности.
  • AISI 304: Подходит для нагрева воды, воздуха, слабых растворов кислот и щелочей.
  • AISI 316: Обладает повышенной стойкостью к агрессивным средам (хлоридам, некоторым кислотам), идеальна для пищевой и химической промышленности.
• Углеродистая сталь: Экономичный вариант для нагрева воздуха и других неагрессивных газовых сред.
• Медь: Отличается высокой теплопроводностью, что делает ее идеальной для быстрого нагрева воды в бойлерах и системах отопления.
• Титан: Выбор для самых агрессивных химических сред, включая сильные кислоты и щелочи. Обладает исключительной коррозионной стойкостью.

Наши специалисты помогут выбрать оптимальный материал оболочки, исходя из типа нагреваемой среды, рабочей температуры и других требований вашего проекта.

Где применяются трубчатые электронагреватели?

Трубчатые электронагреватели нашего производства применяются в разнообразных отраслях, обеспечивая эффективный и надежный нагрев.

• Бытовая техника: Водонагреватели, бойлеры, стиральные машины, электроплиты, духовые шкафы, чайники, посудомоечные машины.
• Системы отопления и вентиляции: Электрические котлы, конвекторы, тепловые пушки, калориферы, сушильные камеры.
• Промышленное оборудование:
  • Пищевая промышленность: Нагрев воды, масла, растворов в пищевых емкостях, стерилизаторы, печи для выпечки.
  • Химическая промышленность: Нагрев агрессивных сред, химических растворов, масел в реакторах.
  • Нефтегазовая отрасль: Подогрев нефти, мазута, газа, масел в резервуарах и трубопроводах.
  • Машиностроение и металлообработка: Нагрев масляных ванн, гальванических растворов, сушильные камеры.
  • Деревообрабатывающая промышленность: Сушильные камеры для древесины, нагревательные элементы для прессов.
• Специальные приложения: Вакуумные системы, медицинское оборудование, лабораторные установки, климатические камеры, сауны.

Благодаря возможности изготовления ТЭНов на заказ, ten.bz предлагает решения для специфических задач, где стандартные нагреватели не подходят.

Как рассчитать мощность и выбрать подходящий ТЭН?

Правильный выбор ТЭНа начинается с точного расчета его мощности. Недостаточная мощность приведет к медленному нагреву, а избыточная – к перерасходу энергии.

Для расчета мощности, необходимой для нагрева жидкости, используется формула:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P – необходимая мощность ТЭНа (кВт).
• m – масса нагреваемой среды (кг).
• c – удельная теплоемкость среды (ккал/(кг·°C)).
  • Для воды: c ≈ 1.
  • Для масла: c ≈ 0,46.
  • Для воздуха: c ≈ 0,24.
• ΔT – разница между начальной и конечной температурой (°C).
• t – желаемое время нагрева (часы).
• η – КПД системы нагрева (обычно 0,9–0,98).
• 860 – переводной коэффициент (1 кВт·ч ≈ 860 ккал).

Пример: Необходимо нагреть 50 литров воды (m=50 кг) с 20°C до 90°C (ΔT=70°C) за 2 часа (t=2) с КПД 0,95 (η=0,95).
P = (50 × 1 × 70) / (2 × 0,95 × 860) = 3500 / 1634 ≈ 2,14 кВт.

Вам потребуется ТЭН мощностью около 2,2 кВт. Помимо мощности, при выборе важно учитывать:

• Тип нагреваемой среды: Вода, масло, воздух, химикаты (определяет материал оболочки).
• Рабочая температура и давление.
• Размеры и форма ТЭНа.
• Тип подключения: Фланцевое, резьбовое, кабельное.
• Напряжение питания: 220 В, 380 В и т.д.

Для точного подбора ТЭНа обратитесь к специалистам ten.bz. Мы поможем выбрать оптимальное решение.

Как заказать изготовление ТЭНа по чертежам?

Заказать ТЭН по индивидуальным параметрам в ten.bz просто. Процесс состоит из 6 шагов:

1. Оставьте заявку: Свяжитесь с нами по телефону, электронной почте или через форму на сайте ten.bz. Опишите вашу задачу.
2. Предоставьте чертежи или ТЗ: Для изготовления ТЭНа по индивидуальным параметрам нам потребуются чертежи или техническое задание. Укажите мощность (кВт), напряжение (В), длину (мм), диаметр (мм), форму, материал оболочки и тип нагреваемой среды.
3. Консультация и согласование: Наши инженеры изучат вашу заявку. При необходимости мы предложим оптимальные решения и доработаем проект.
4. Расчет стоимости и сроков: После согласования всех деталей мы предоставим вам точный расчет стоимости и сроки выполнения заказа.
5. Производство: После подтверждения заказа мы приступаем к изготовлению ТЭНа на нашем оборудовании, соблюдая все технологические этапы и стандарты ГОСТ 13268-88.
6. Доставка: Готовая продукция тщательно упаковывается и отправляется по указанному вами адресу в любой регион России.

Обращаясь в ten.bz, вы получаете комплексное решение от экспертов в области нагревательных элементов.

От чего зависит стоимость изготовления ТЭНа?

Стоимость изготовления ТЭНа рассчитывается индивидуально и зависит от следующих факторов:

• Материал оболочки: ТЭНы из нержавеющей стали AISI 316 дороже, чем из AISI 304, а титановые — самые дорогие из-за высокой стоимости сырья.
• Мощность и размеры: Чем выше мощность (кВт) и больше длина (мм) ТЭНа, тем больше материалов и трудозатрат требуется для его изготовления.
• Сложность конфигурации: Прямые ТЭНы дешевле, чем U-образные, спиральные или ТЭНы сложной геометрической формы, так как последние требуют дополнительных операций гибки.
• Тип подключения: Наличие фланцев, резьбовых штуцеров или специальных клеммных коробок увеличивает стоимость по сравнению с простыми выводами.
• Объем заказа: При заказе крупной партии ТЭНов возможно предоставление скидок, что снижает себестоимость единицы продукции.
• Срочность изготовления: Срочные заказы могут иметь повышающий коэффициент из-за перераспределения производственных ресурсов.
• Дополнительные опции: Наличие встроенных терморегуляторов, датчиков температуры или специальных покрытий также влияет на конечную стоимость.

Каждый заказ рассчитывается индивидуально после изучения чертежей. Инвестиции в качественный ТЭН от ten.bz — это гарантия долгосрочной и бесперебойной работы вашего оборудования.
