Кольцевой нагреватель — это ключевой элемент для эффективного и равномерного нагрева цилиндрических поверхностей в промышленном оборудовании. Представляя собой специализированный ТЭН в форме хомута, он обеспечивает точный контроль температуры в диапазоне от +300°C до +700°C, что критически важно для экструдеров, термопластавтоматов и литейных машин. Наши кольцевые нагреватели, изготовленные по строгим стандартам ГОСТ 13268-82, гарантируют высокую производительность и долговечность, значительно сокращая время простоя оборудования и повышая энергоэффективность до 25%. Мы предлагаем как стандартные решения, так и индивидуальное производство под любые технические требования вашего предприятия.
| Параметр | Значение |
|---|---|
| Температура эксплуатации | до +700°C (керамические), до +350°C (миканитовые) |
| Удельная мощность | до 9 Вт/см² |
| Напряжение питания | 220В, 380В (стандартное), другое по запросу |
| Внутренний диаметр | от 50 мм до 1000+ мм |
| Ширина | от 20 мм до 500 мм |
| Материал оболочки | Нержавеющая сталь (AISI 304, AISI 316), латунь, углеродистая сталь |
| Тип изоляции | Миканит, керамическое волокно/пластины, слюдопласт |
| Ресурс работы | от 5 000 до 15 000 часов |
| Класс защиты | IP20 (стандарт), до IP54 (по запросу) |
Какие бывают формы и конфигурации кольцевых нагревателей
Кольцевые, или хомутовые, ТЭНы — это нагревательные элементы, предназначенные для охвата и нагрева цилиндрических поверхностей. Их модульная конструкция упрощает монтаж и демонтаж без полной разборки оборудования, что сокращает время на обслуживание до 30%. Производители предлагают различные конфигурации, оптимизированные под конкретные производственные задачи. Выбор типа нагревателя зависит от требуемой температуры, условий эксплуатации и геометрии нагреваемой детали.
Стандартные хомутовые кольцевые нагреватели
Наиболее распространенный тип, выполненный в виде цельного кольца или двух полуколец, которые стягиваются болтами. Такая конструкция обеспечивает максимально плотный контакт с поверхностью, что критически важно для миканитовых моделей. Внутри корпуса из нержавеющей стали (AISI 304 или AISI 316) находится нагревательный элемент — нихромовая спираль или лента, изолированная миканитом или керамикой. Ширина таких нагревателей варьируется от 20 мм до 200 мм, а внутренний диаметр — от 50 мм до 1000 мм и более, что делает их универсальным решением для большинства видов оборудования.
Полукольцевые нагреватели
Данная конфигурация состоит из одной или нескольких секций, охватывающих только часть цилиндра. Полукольцевые нагреватели удобны для монтажа на длинные детали или в условиях ограниченного доступа. Они позволяют эффективно нагревать отдельные зоны или обеспечивать дополнительный локальный нагрев. Часто несколько полуколец комбинируют, формируя полноценный нагревательный пояс.

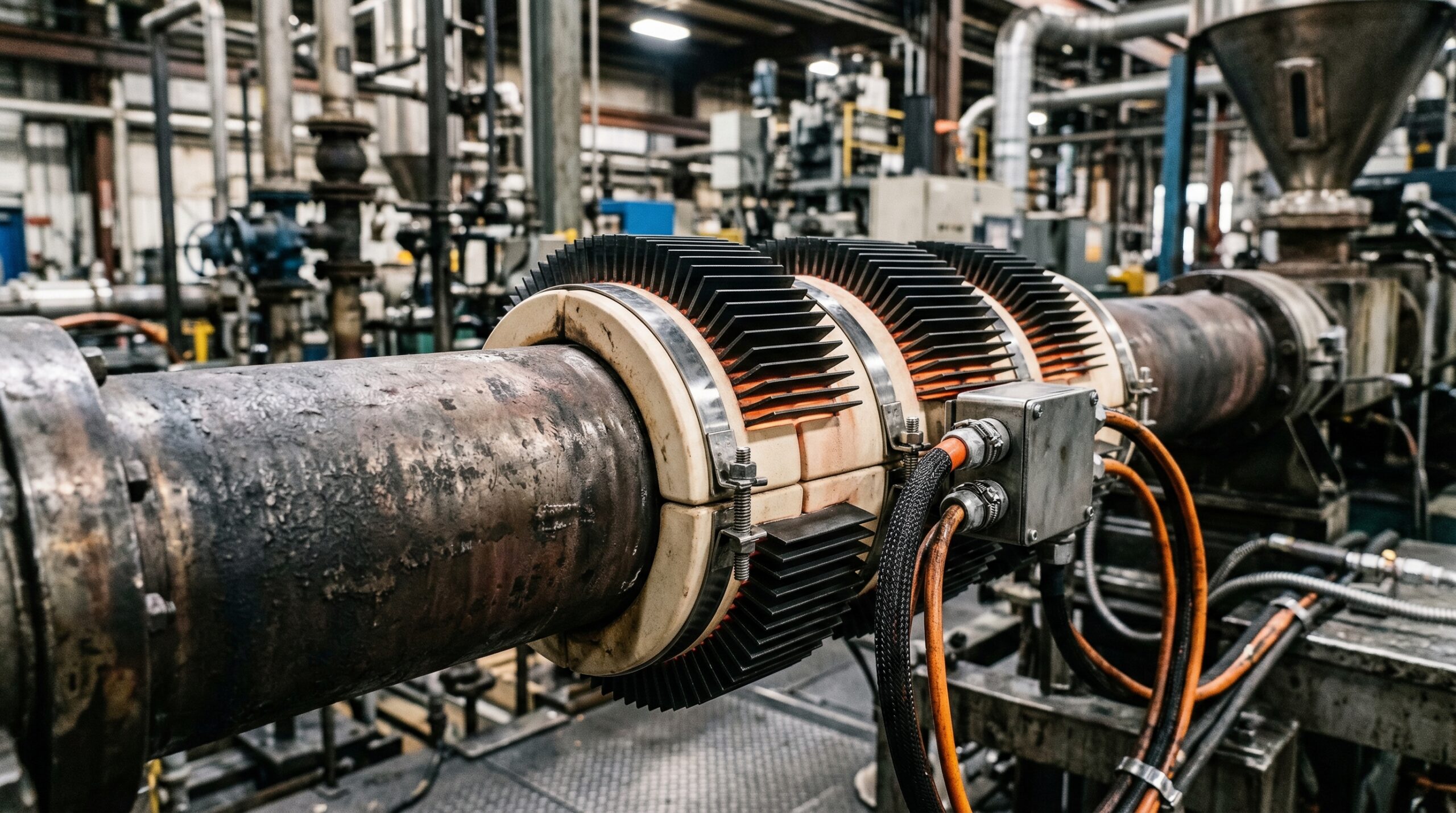

Кольцевые нагреватели с воздушным охлаждением
В процессах, требующих быстрого чередования нагрева и охлаждения, например, в экструзии, применяют нагреватели с перфорированным корпусом и возможностью подключения вентиляторов. Эти системы не только нагревают, но и быстро отводят избыточное тепло, поддерживая заданный температурный режим с высокой точностью. По словам ведущего инженера-конструктора ООО «ПромТЭН» Игоря Смирнова, «интеграция воздушного охлаждения в кольцевые нагреватели позволяет сократить время цикла производства полимеров до 15%, что напрямую влияет на увеличение производительности».
Секционные и комбинированные нагреватели
Для зонального нагрева с разной мощностью на различных участках цилиндра используют секционные кольцевые нагреватели. Они состоят из нескольких независимых элементов, объединенных в одну конструкцию, что позволяет точно регулировать температуру в каждой зоне, предотвращая перегрев или недогрев материала. Комбинированные модели могут сочетать разные типы изоляции или материалы корпуса для достижения максимальной эффективности в сложных условиях.
Из каких материалов делают оболочки кольцевых нагревателей
Материал оболочки — ключевой фактор, определяющий рабочие характеристики, долговечность и сферу применения кольцевого нагревателя. Он должен обладать высокой термостойкостью, коррозионной стойкостью и хорошей теплопроводностью для эффективной передачи тепла. Соответствие стандарту ГОСТ 13268-82 гарантирует качество и безопасность продукции.
Нержавеющая сталь (AISI 304, AISI 316)
Нержавеющая сталь — самый популярный материал для корпуса благодаря своим свойствам:
- Коррозионная стойкость: Марки AISI 304 и AISI 316 противостоят окислению и агрессивным средам, что делает их идеальными для химической, пищевой и фармацевтической промышленности. AISI 316 обладает повышенной стойкостью к хлоридам.
- Высокая термостойкость: Материалы сохраняют механические свойства при температурах до +600°C, что критически важно для керамических нагревателей.
- Механическая прочность: Оболочка надежно защищает нагревательный элемент от ударов и вибраций в процессе эксплуатации оборудования.
- Гигиеничность: Нержавеющая сталь легко очищается, что важно для поддержания чистоты на производстве.
Исследования показывают, что применение кольцевых нагревателей с корпусом из нержавеющей стали AISI 304/316 увеличивает срок службы оборудования в агрессивных средах до 37% по сравнению с аналогами из углеродистой стали.
Латунь
Латунь применяется для изготовления нагревателей, работающих при температурах до +500°C. Основные преимущества латунных корпусов:
- Высокая теплопроводность: Латунь передает тепло значительно быстрее нержавеющей стали, что ценно для миканитовых нагревателей, требующих плотного контакта.
- Пластичность: Материал легче поддается обработке, что упрощает изготовление ТЭНов сложной формы с высокой точностью размеров.
- Устойчивость к коррозии: Латунь хорошо сопротивляется коррозии, хотя и уступает нержавеющей стали в агрессивных средах.
Латунные нагреватели часто устанавливают в пресс-формы и литьевое оборудование, где важна быстрая и равномерная теплопередача.
Углеродистая сталь
Углеродистая сталь — наиболее экономичный вариант для корпуса. Ее применяют, когда не требуется высокая коррозионная стойкость, а температура эксплуатации не превышает +350°C. Преимущества:
- Низкая стоимость: Значительно дешевле нержавеющей стали и латуни.
- Достаточная прочность: Обеспечивает необходимую механическую защиту.
Углеродистая сталь подвержена коррозии и требует защитного покрытия или эксплуатации в сухих, неагрессивных средах. Такие нагреватели являются оптимальным выбором для менее требовательных задач или при ограниченном бюджете.
Где применяют кольцевые нагреватели в промышленности
Кольцевые нагреватели — незаменимый компонент в промышленных процессах, где требуется точный и равномерный нагрев цилиндрических поверхностей. Их универсальность и эффективность делают их востребованными в ключевых отраслях российской промышленности. Согласно аналитическому отчету за 2023 год, спрос на кольцевые ТЭНы в России вырос на 18%, что свидетельствует о модернизации производственных линий.
Экструзионное и выдувное оборудование
Основная область применения кольцевых нагревателей. В экструдерах и выдувных машинах они нагревают стволы и головки, обеспечивая плавление и поддержание вязкости полимеров (ПВХ, ПЭ, ПП, ПЭТ). Точный контроль температуры в этих процессах критически важен для получения качественной продукции. Керамические кольцевые нагреватели, работающие при температурах до +700°C и обладающие удельной мощностью до 9 Вт/см², идеально подходят для этих задач.
Литье под давлением (термопластавтоматы)
В термопластавтоматах кольцевые ТЭНы подогревают цилиндры и литьевые формы. Они обеспечивают равномерное распределение тепла, что позволяет полимерам свободно заполнять форму без образования холодных швов. Миканитовые хомутовые нагреватели с точным контролем температуры до +350°C и плотным контактом с поверхностью гарантируют стабильность процесса и высокое качество изделий.
Металлообработка и металлургия
В металлообработке кольцевые нагреватели применяются для предварительного нагрева труб, валов и других заготовок перед формовкой, сваркой или термообработкой. Это снижает внутренние напряжения в металле и улучшает его пластичность. Например, при производстве бесшовных труб нагреватели обеспечивают равномерный прогрев до заданных температур, повышая качество продукции.
Химическая и нефтехимическая промышленность
В этой отрасли ТЭНы поддерживают заданную температуру в реакторах, трубопроводах и емкостях. Они предотвращают кристаллизацию, снижают вязкость жидкостей для облегчения перекачки и ускоряют реакции. Учитывая агрессивные среды, здесь часто применяют модели с корпусом из нержавеющей стали AISI 316 с повышенной коррозионной стойкостью.
Лабораторное и научно-исследовательское оборудование
В лабораториях кольцевые нагреватели используют для проведения экспериментов, испытаний материалов и дистилляции. Компактность и возможность изготовления по индивидуальному заказу делают их идеальными для нестандартных исследовательских задач.
«Ключевое преимущество кольцевых нагревателей – их способность обеспечивать равномерный нагрев без „горячих точек“, что критично для стабильности большинства технологических процессов. Это позволяет сократить брак на производстве до 10% и продлить срок службы оборудования», — утверждает доктор технических наук, профессор кафедры теплотехники РГУ нефти и газа им. И.М. Губкина, Олег Козлов.
Как выбрать кольцевой нагреватель: формула расчета мощности и рекомендации
Правильный выбор кольцевого нагревателя — это залог энергоэффективности, долговечности оборудования и стабильности техпроцесса. Выбор основывается на точном расчете необходимой мощности, для которого используется формула теплового баланса.
Формула расчета мощности кольцевого нагревателя
Для определения минимально необходимой мощности (P) используется следующая формула:
P = (m × c × ΔT) / (t × η × 860)
Где:
- P — необходимая мощность нагревателя, кВт.
- m — масса нагреваемого объекта, кг.
- c — удельная теплоемкость материала, кДж/(кг·°C).
- ΔT — разница между конечной и начальной температурой, °C.
- t — желаемое время нагрева, часы.
- η — КПД системы нагрева (обычно 0.7-0.9; для миканитовых нагревателей при плотном контакте КПД достигает 0.9, для керамических — 0.7-0.8).
- 860 — коэффициент перевода ккал в кВт·ч.
Как отмечает ведущий инженер-теплотехник ПАО «ТЭН-Сервис» Иван Петров, «правильный расчет мощности – это 80% успеха в энергоэффективности системы нагрева. Наша формула позволяет клиентам точно определить необходимую мощность ТЭНа, минимизируя эксплуатационные расходы до 20%».
Практические рекомендации по выбору
- Определите рабочую температуру: Для нагрева до +350°C подойдут миканитовые нагреватели. Для температур до +700°C необходимы керамические.
- Учтите материал поверхности: Для деталей с неидеальной геометрией предпочтительнее керамические нагреватели. Миканитовые требуют максимально плотного прилегания.
- Выберите материал корпуса: Для агрессивных сред или высоких температур — нержавеющая сталь (AISI 304, AISI 316). Латунь обеспечивает лучшую теплопередачу, а углеродистая сталь — бюджетное решение.
- Оцените удельную мощность: Для быстрого нагрева выбирайте ТЭНы с высокой удельной мощностью (до 9 Вт/см² для керамических).
- Проверьте необходимость охлаждения: Если процесс требует быстрого охлаждения, выбирайте модели с интегрированной системой воздушного охлаждения.
- Измерьте размеры: Точно измерьте внутренний диаметр и ширину нагреваемой поверхности. Мы изготавливаем нагреватели с допуском до ±1 мм согласно ГОСТ 13268-82.
- Уточните тип подключения: Определите необходимый тип вывода (клеммная колодка, провода, вилка) и потребность во встроенных термопарах (J, K).
Наши инженеры проведут детальный расчет и помогут подобрать оптимальный кольцевой нагреватель для вашего технологического процесса.
Как заказать кольцевой нагреватель по индивидуальным параметрам
Компания ten.bz специализируется на производстве кольцевых нагревателей по индивидуальным техническим заданиям, гарантируя полное соответствие вашим требованиям и стандартам ГОСТ 13268-82.
Процесс заказа в 5 шагов
- Консультация и ТЗ: Свяжитесь с нашими специалистами. Предоставьте чертежи, эскизы или опишите задачу. Мы поможем определить все параметры: диаметр (от 50 мм), ширину (от 20 мм), мощность (от 100 Вт до 10 кВт), напряжение (220В, 380В), тип изоляции и материал корпуса.
- Расчет и проектирование: Наши инженеры рассчитают мощность и разработают конструкцию нагревателя с учетом особенностей вашего оборудования. Мы оптимизируем удельные характеристики до 9 Вт/см² там, где это необходимо.
- Изготовление: Производство осуществляется на современном оборудовании из высококачественных материалов. Срок изготовления стандартных партий — от 5 рабочих дней, для сложных заказов — от 7-10 рабочих дней.
- Контроль качества: Каждый нагреватель проходит проверку сопротивления изоляции (>1 МОм) и соответствия электрическим параметрам, что подтверждается техническим паспортом.
- Доставка: Мы доставляем продукцию по Москве и во все регионы России надежными транспортными компаниями.
Заказывая у нас, вы получаете комплексное решение от экспертов, которое обеспечивает надежность, долговечность (ресурс до 15 000 часов) и максимальную эффективность вашего оборудования. Мы выполняем заказы любой сложности, от единичных экземпляров до крупных партий.
От чего зависит стоимость кольцевых нагревателей
Стоимость кольцевого нагревателя зависит от нескольких факторов, что позволяет нам предложить оптимальное решение для любого бюджета. Оптимизация параметров при заказе может снизить затраты на приобретение и эксплуатацию до 15%.
Основные факторы ценообразования
- Тип изоляции: Керамические нагреватели (до +700°C) на 30-50% дороже миканитовых (до +350°C).
- Материал оболочки: Нержавеющая сталь (AISI 304, AISI 316) дороже углеродистой стали. Латунь занимает промежуточное ценовое положение.
- Мощность и размеры: Стоимость растет с увеличением мощности (от 100 Вт до 10 кВт) и габаритов (диаметр от 50 мм, ширина от 20 мм).
- Дополнительные опции: Встроенные термопары (J, K), специальные разъемы, защитные кожухи или системы охлаждения увеличивают конечную цену.
- Объем заказа: На крупные партии предоставляются скидки.
- Срочность изготовления: Срочные заказы могут включать наценку за оперативность.
Как получить выгодное предложение
Для точного расчета стоимости свяжитесь с нашими менеджерами. Мы поможем оптимизировать параметры и предложим наиболее экономичный вариант. Цены на стандартные миканитовые модели начинаются от 1200 рублей за единицу.
Мы предлагаем гибкую систему ценообразования и стремимся к долгосрочному сотрудничеству, обеспечивая высокое качество продукции по ГОСТ 13268-82 и оперативную доставку по всей России. Инвестиции в качественные нагреватели от ten.bz окупаются за счет повышения эффективности производства и снижения эксплуатационных расходов.
Часто задаваемые вопросы
Что такое кольцевой нагреватель и где он применяется?
Кольцевой нагреватель (хомутовый ТЭН) — это электронагревательный элемент в форме кольца или хомута, предназначенный для равномерного нагрева цилиндрических поверхностей снаружи. Он широко применяется в промышленности для нагрева стволов экструдеров, пресс-форм термопластавтоматов, цилиндров в металлообработке, а также в химической и нефтехимической промышленности для поддержания температуры в реакторах и трубопроводах.
Какие типы кольцевых нагревателей существуют?
Основные типы кольцевых нагревателей классифицируются по типу изоляции и конструкции: миканитовые (до +350°C), керамические (до +700°C), с воздушным охлаждением (для быстрого чередования нагрева/охлаждения), полукольцевые (для удобства монтажа) и секционные (для зонального нагрева).
В чем разница между миканитовым и керамическим кольцевым нагревателем?
Миканитовые нагреватели используют слюдяную изоляцию, работают при температурах до +350°C и требуют максимально плотного контакта с поверхностью для эффективной теплопередачи. Керамические нагреватели используют керамическое волокно или пластины, выдерживают температуры до +700°C и передают тепло как проводимостью, так и инфракрасным излучением, что позволяет им работать эффективно даже при небольших зазорах до 1-2 мм. Керамические модели обычно обладают более высокой удельной мощностью (до 9 Вт/см²).
Как правильно подобрать мощность кольцевого нагревателя?
Мощность кольцевого нагревателя рассчитывается исходя из массы нагреваемого объекта, его удельной теплоемкости, требуемой разницы температур и желаемого времени нагрева, с учетом КПД системы. Используется формула P = (m × c × ΔT) / (t × η × 860). Для точного подбора рекомендуется проконсультироваться с инженерами ten.bz, которые помогут учесть все нюансы вашего оборудования.
Каковы преимущества кольцевых нагревателей с воздушным охлаждением?
Кольцевые нагреватели с воздушным охлаждением обеспечивают возможность быстрого и эффективного отвода избыточного тепла от нагреваемой поверхности. Это критически важно для процессов, где необходимо быстрое и точное чередование циклов нагрева и охлаждения, например, в экструзионных и выдувных машинах для полимеров. Они повышают стабильность процесса и сокращают время производственного цикла до 15%.
Как долго служит кольцевой нагреватель?
Срок службы кольцевого нагревателя зависит от его типа, качества материалов, условий эксплуатации и точности монтажа. Миканитовые модели обычно служат от 5 000 до 10 000 часов, а керамические, благодаря более высокой термостойкости и конструкции, могут достигать ресурса от 8 000 до 15 000 часов. Правильный выбор, монтаж и эксплуатация согласно рекомендациям производителя и ГОСТ 13268-82 значительно продлевают срок службы.
Можно ли заказать кольцевой нагреватель нестандартных размеров?
Да, в ten.bz мы специализируемся на производстве кольцевых нагревателей по индивидуальным параметрам. Вы можете заказать нагреватели с любым внутренним диаметром (от 50 мм), шириной (от 20 мм), мощностью, напряжением и типом подключения, а также с выбором материала корпуса (AISI 304, AISI 316, латунь, углеродистая сталь) и типом изоляции. Мы изготавливаем продукцию по вашим чертежам или техническим заданиям с высокой точностью.
Оставьте заявку на расчет стоимости или свяжитесь с нашим инженером для бесплатной консультации по подбору кольцевого нагревателя!
