Кольцевые нагреватели: купить керамические и миканитовые для экструдеров и ТПА — от производителя, с доставкой по России

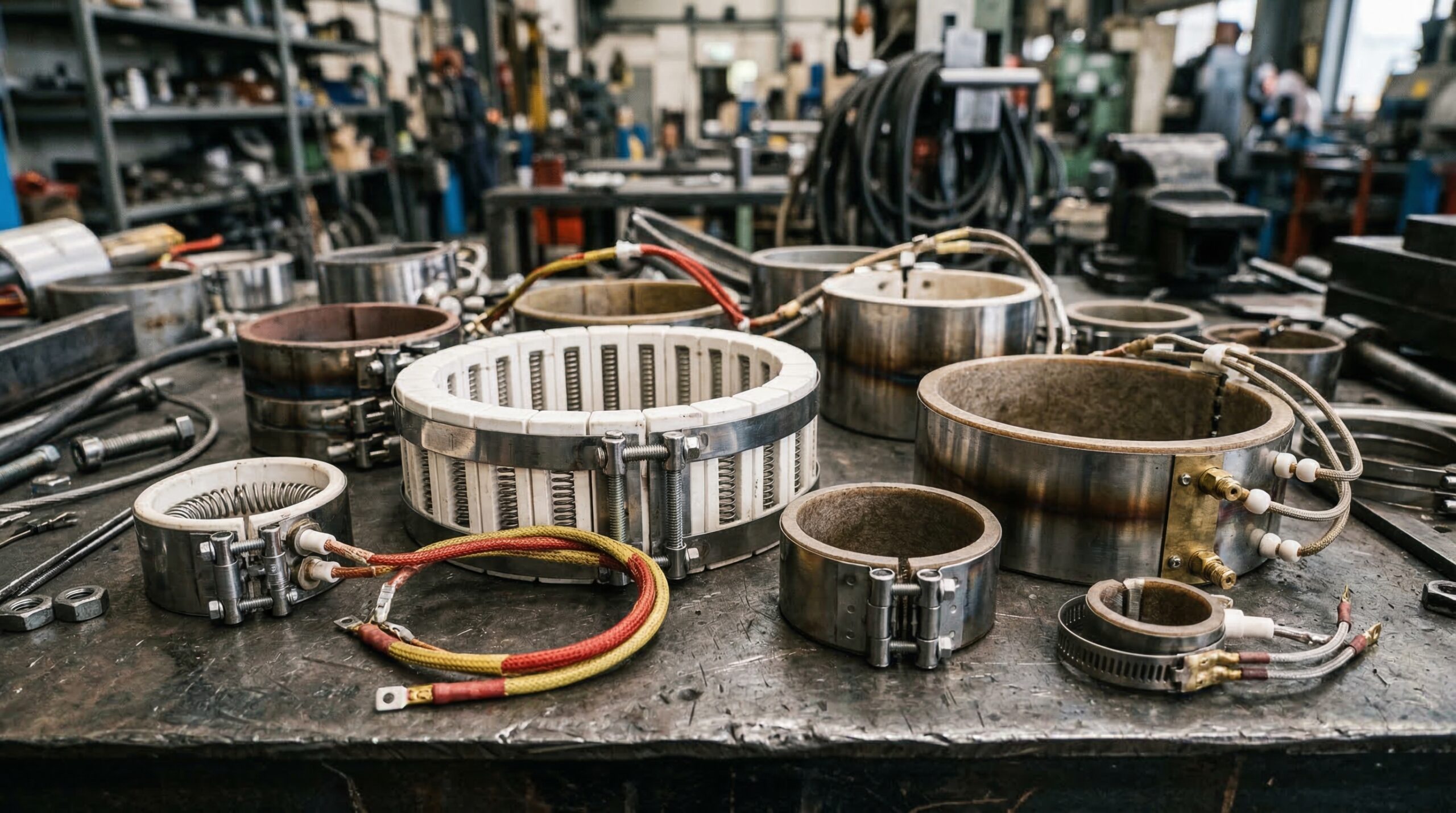

Кольцевые нагреватели, также известные как хомутовые, представляют собой специализированные электронагревательные элементы цилиндрической формы, разработанные для обеспечения равномерного и точного нагрева промышленных компонентов. Эти ТЭНы играют ключевую роль в процессах переработки пластмасс и полимеров, являясь неотъемлемой частью экструдеров, термопластавтоматов (ТПА), грануляторов и форсунок. Мы предлагаем широкий ассортимент кольцевых нагревателей, включая миканитовые и керамические модели, изготовленные по ГОСТ 13268 из высококачественных материалов, таких как нержавеющая сталь AISI 304/316, что гарантирует их долговечность, высокую производительность и надежность в самых требовательных условиях эксплуатации. Закажите нагреватели с доставкой по всей России, получая экспертную поддержку и индивидуальные решения.

Параметр	Значение
Тип нагревателя	Миканитовые
Удельная мощность (Вт/см²)	до 4,5–5
Макс. температура (°C)	350–400
Диаметр (мм)	25–1000
Ширина (мм)	22–1000
Мощность (Вт)	до 1500
Срок изготовления	1–5 дней
Тип нагревателя	Керамические
Удельная мощность (Вт/см²)	до 8–10
Макс. температура (°C)	550–700
Диаметр (мм)	25–1200
Ширина (мм)	30–1000
Мощность (Вт)	до 3000
Срок изготовления	от 1 дня
Тип нагревателя	Алюминиевые (литые)
Удельная мощность (Вт/см²)	до 4
Макс. температура (°C)	400
Диаметр (мм)	25–380
Ширина (мм)	—
Мощность (Вт)	—
Срок изготовления	на заказ
Тип нагревателя	Сопловые
Удельная мощность (Вт/см²)	—
Макс. температура (°C)	—
Диаметр (мм)	—
Ширина (мм)	—
Мощность (Вт)	до 2000
Срок изготовления	на заказ

Формы и конфигурации: от стандартных колец до индивидуальных решений

Кольцевые нагреватели выпускаются в разнообразии форм и конфигураций, что позволяет подобрать решение для любого промышленного оборудования. Специализированные ТЭНы используют более 60% промышленных предприятий для оптимизации производственных процессов и снижения энергозатрат.

Полные кольцевые нагреватели

Классический вариант в виде замкнутого кольца, полностью охватывающего нагреваемый элемент. Такие ТЭНы обеспечивают максимально равномерный нагрев по всей окружности, что критически важно для процессов со строгим контролем температуры, например, при экструзии полимеров. Диапазон диаметров — от 25 мм для небольших форсунок до 1200 мм для крупногабаритных цилиндров экструдеров. Ширина варьируется от 22 мм до 1000 мм. Полные кольцевые нагреватели наиболее эффективны, если конструкция оборудования позволяет установить их на узел методом нанизывания, обеспечивая плотный контакт.

Полукольцевые (хомутовые) нагреватели

Полукольцевые, или хомутовые, нагреватели состоят из двух или более сегментов, которые стягиваются болтами. Их главное преимущество — удобство монтажа и демонтажа, когда полная разборка оборудования затруднена или невозможна. Это позволяет менять ТЭНы без остановки производственного цикла и экономит до 40% времени на обслуживание. Хомутовые нагреватели изготавливаются по ГОСТ 13268 с различными типами креплений (пружинные стяжки, болтовые соединения) и выводов, адаптированных под конкретное оборудование.

Сопловые и рамочные нагреватели

• Сопловые нагреватели: Компактные, с высокой удельной мощностью до 10 Вт/см², обеспечивают быстрый нагрев. Применяются для сопел экструдеров, головок термопластавтоматов и других прецизионных узлов, где требуется интенсивный локальный нагрев. Часто оснащаются защитными кожухами из нержавеющей стали (AISI 304) для безопасности, защиты от повреждений и предотвращения утечек расплава.
• Рамочные нагреватели: Используются для нагрева плоских или прямоугольных поверхностей, таких как части пресс-форм или нагревательные плиты. Обеспечивают равномерное распределение тепла по всей площади и точный температурный контроль по периметру. Конструкция может предусматривать вырезы и пазы для интеграции в сложные узлы.

Специальные конфигурации и опции

Для адаптации нагревателей под специфические условия эксплуатации доступны следующие опции:

• Вырезы и отверстия: Позволяют точно размещать датчики температуры (термопары типа J или K), крепежные элементы и электрические соединения для идеальной интеграции.
• Встроенные термопары: Интегрированные датчики обеспечивают точный контроль температуры непосредственно в зоне нагрева, что важно для процессов с жесткими температурными режимами.
• Типы выводов: Гибкие выводы в металлорукаве, винтовые клеммы, керамические колодки. Выбор зависит от условий эксплуатации и требований к электробезопасности. Выводы в металлорукаве дают дополнительную защиту от механических повреждений и высоких температур.
• Защитные кожухи: Внешняя защита из нержавеющей стали (AISI 304 или AISI 316) от агрессивных сред, механических ударов и брызг.

Изготовление нагревателей по индивидуальным чертежам заказчика обеспечивает идеальное соответствие оборудованию, минимизирует потери тепла и увеличивает эффективность производственного процесса, что подтверждается ростом производительности до 25% на модернизированных линиях.

Материалы корпуса и изоляции: нержавеющая сталь, миканит и керамика

Материалы корпуса и изоляции определяют производительность, долговечность и стоимость кольцевого нагревателя. Качество материалов напрямую влияет на срок службы оборудования и стабильность технологических процессов.

Материалы корпуса (оболочки)

Корпус нагревателя защищает внутренние элементы и обеспечивает эффективную передачу тепла. От его характеристик зависит равномерность нагрева и устойчивость к внешним воздействиям.

• Нержавеющая сталь (AISI 304, AISI 316): Наиболее распространенный материал. Сталь AISI 304 обладает высокой коррозионной стойкостью и выдерживает температуру до 700 °C. Для агрессивных сред с кислотами или хлоридами используется сталь AISI 316 с добавлением молибдена. Толщина листа обычно составляет 0,5–1,2 мм. Зеркальная полировка поверхности улучшает тепловой контакт и повышает эффективность теплопередачи на 10–15%.
• Алюминий (литые манжетные нагреватели): Литой алюминиевый корпус применяется для нагревателей, работающих при температурах до 400 °C. Алюминий отличается превосходной теплопроводностью, что способствует равномерному распределению тепла и быстрой теплоотдаче.

Материалы изоляции

Изоляция обеспечивает электрическую безопасность и тепловую эффективность, предотвращая утечки тока и направляя тепло на нагреваемую поверхность.

• Миканитовая изоляция: Основана на слюдяных пластинах (миканит) с диэлектрическими свойствами до 20 кВ/мм. Миканитовые нагреватели гибки, имеют высокую электрическую прочность и минимальную толщину. Они эффективно работают при температурах до 350–400 °C с удельной мощностью до 5 Вт/см². Это экономичное решение для стандартных задач, где не требуются экстремальные температуры.
• Керамическая изоляция: Использует керамические пластины (стеатит, кордиерит) с превосходной термостойкостью. Керамические нагреватели работают при температурах до 550–700 °C (в некоторых модификациях до 750 °C) с удельной мощностью до 8–10 Вт/см². Керамика устойчива к многократным циклам нагрева и охлаждения и не требует плотного прижима к поверхности. Это делает их идеальными для экструдеров с воздушным охлаждением.

Нагревательный элемент

Резистивная проволока, генерирующая тепло, расположена внутри изоляции. Чаще всего используется:

• Нихром (NiCr): Сплав никеля и хрома (NiCr 80/20) с высоким электрическим сопротивлением и стойкостью к окислению при высоких температурах (до 1200 °C для проволоки).
• Фехраль (FeCrAl): Сплав железа, хрома и алюминия с рабочими температурами до 1300 °C и хорошей коррозионной стойкостью, особенно в серосодержащих средах.

Выбор материала нагревательного элемента влияет на максимальную рабочую температуру и срок службы ТЭНа. Все материалы соответствуют ГОСТ 13268 для обеспечения надежности.

Сферы применения: от переработки полимеров до пищевой промышленности

Кольцевые нагреватели — неотъемлемая часть промышленного оборудования для точного и эффективного нагрева. Более 80% всех промышленных нагревателей цилиндрической формы используются в экструзионном и литьевом оборудовании, что подчеркивает их важность для этих отраслей.

Применение в переработке полимеров

Чаще всего кольцевые нагреватели применяются в индустрии переработки пластмасс, где строгий контроль температуры необходим для получения качественной продукции.

• Экструдеры: Нагревают цилиндры, головки и шнеки, создавая температурный профиль (например, от 180 °C до 280 °C) для плавления и гомогенизации полимерного сырья. Керамические нагреватели с воздушным охлаждением позволяют быстро регулировать температуру и предотвращать перегрев.
• Термопластавтоматы (ТПА): Устанавливаются на материальные цилиндры, сопла и пресс-формы. Обеспечивают точный нагрев полимера (до 220–320 °C) до состояния текучести перед впрыском в форму, что влияет на качество литья и отсутствие дефектов.
• Грануляторы полимеров: Поддерживают оптимальную температуру в зонах плавления и дозирования для формирования гранул.
• Выдувные машины: Нагревают формующие элементы и головки для производства полых изделий (бутылок, канистр) из пластмасс.

Применение качественных кольцевых нагревателей с точным контролем температуры снижает процент брака на производстве полимерных изделий на 15–20%, повышая рентабельность предприятия.

Другие промышленные области применения

Кольцевые нагреватели также используются в других сферах:

• Нагрев труб и трубопроводов: Для поддержания вязкости и предотвращения застывания масел, битума, смол, шоколада и других вязких сред.
• Нагрев бочек и емкостей: Для разогрева и поддержания температуры материалов в промышленных бочках объемом от 50 до 200 литров.
• Упаковочное оборудование: В сварочных узлах и формующих элементах машин для запайки или формования упаковочных материалов.
• Химическая и фармацевтическая промышленность: Для поддержания точных температурных режимов в реакторах и смесителях.
• Пищевая промышленность: Для нагрева технологических линий, насосов и трубопроводов, где требуется санитарная обработка без прямого контакта ТЭНа с продуктом (производство карамели, сиропов).

Кольцевые нагреватели — универсальное решение для задач, требующих надежного и контролируемого нагрева цилиндрических поверхностей, обеспечивая высокую эффективность и минимизируя простои оборудования.

Выбор и расчет мощности кольцевого нагревателя

Правильный выбор кольцевого нагревателя обеспечивает эффективную и бесперебойную работу оборудования. Тщательный анализ параметров позволяет увеличить срок службы ТЭНа до 30% и снизить эксплуатационные расходы на 10–15%.

Основные параметры выбора

При подборе нагревателя учитывайте следующие характеристики:

1. Диаметр и ширина: Должны точно соответствовать размерам нагреваемой поверхности. Измерьте внешний диаметр нагреваемого элемента и требуемую ширину. Диапазоны: диаметр от 25 до 1200 мм, ширина от 22 до 1000 мм. Для миканитовых ТЭНов зазор между нагревателем и поверхностью не должен превышать 0,1–0,2 мм.
2. Мощность (Вт/кВт): Определяется объемом и типом материала, требуемой температурой и временем нагрева. Удельная мощность для миканитовых нагревателей — до 5 Вт/см², для керамических — до 10 Вт/см².
3. Напряжение (В): Должно соответствовать напряжению электросети. Стандартные варианты — 220 В и 380 В, доступны исполнения от 12 В до 600 В.
4. Максимальная рабочая температура: Для температур до 350–400 °C подойдут миканитовые нагреватели. Для нагрева до 550–700 °C и выше необходимы керамические ТЭНы.
5. Тип изоляции:
   • Миканитовые: Экономичный вариант для средних температур (до 400 °C), требует плотного прилегания к поверхности.
   • Керамические: Для высоких температур (до 700 °C), устойчивы к быстрым перепадам температур, не требуют плотного прижима, часто используются с принудительным охлаждением.

Формула расчета мощности нагревателя

Для точного определения требуемой мощности используется формула:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P – требуемая мощность, кВт.
• m – масса нагреваемого материала, кг.
• c – удельная теплоемкость материала, кДж/(кг·°C). (Например, для полипропилена c ≈ 2,2; для стали c ≈ 0,5; для воды c ≈ 4,2).
• ΔT – разница между конечной и начальной температурой, °C.
• t – желаемое время нагрева, часы.
• η – КПД системы (от 0,8 до 0,95), учитывает потери тепла.
• 860 – коэффициент перевода ккал в кВт·ч.

Пример расчета: Нагреть 150 кг ПЭТФ (c = 2,2 кДж/(кг·°C)) с 25°C до 250°C за 3 часа. КПД системы — 0,9.

1. Изменение температуры: ΔT = 250°C — 25°C = 225°C.

2. Расчет по формуле:

P = (150 × 2,2 × 225) / (3 × 0,9 × 860)

P = 74250 / 2322 ≈ 31,98 кВт

Для данной задачи потребуется нагреватель или группа нагревателей общей мощностью около 32 кВт.

Дополнительные опции и рекомендации

• Встроенная термопара: Для точного контроля температуры выбирайте нагреватели с интегрированными термопарами (Тип J до 750°C, Тип K до 1200°C).
• Отверстия и вырезы: Если на поверхности есть выступающие элементы, укажите их расположение и размеры на чертеже.
• Тип подключения: Выбирайте в зависимости от условий: винтовые клеммы, керамические колодки, гибкие выводы в металлорукаве.
• Воздушное охлаждение: Для экструдеров и ТПА, где требуется быстрое снижение температуры, рекомендуются керамические нагреватели с системами принудительного охлаждения.

При решении сложных задач обратитесь к инженерам-консультантам. Они помогут провести точный расчет и подобрать нагреватель, идеально соответствующий вашим требованиям.

Заказ у производителя: от чертежа до доставки

Заказ нагревателей напрямую у производителя гарантирует высокое качество, возможность индивидуального изготовления и оперативную техническую поддержку. Процесс заказа состоит из нескольких простых шагов.

Шаг 1: Сбор информации и определение требований

Перед обращением соберите полную информацию о требуемом нагревателе. Подробное техническое задание ускорит подбор.

• Точные размеры: Внутренний диаметр (мм) и ширина (мм). Измеряйте нагреваемую поверхность, а не старый ТЭН.
• Мощность: Желаемая мощность (Вт). Если не уверены, укажите требуемую температуру, массу и тип материала — инженеры помогут с расчетом.
• Напряжение: Рабочее напряжение сети (220 В, 380 В и т.д.).
• Тип изоляции: Миканитовая (до 400 °C) или керамическая (до 700 °C).
• Особые требования: Наличие отверстий, вырезов, встроенных термопар (Тип J, K), тип выводов, необходимость воздушного охлаждения или защитного кожуха.
• Количество: Объем партии для расчета стоимости и сроков.

Приложите к запросу чертежи, эскизы или фотографии старых нагревателей.

Шаг 2: Консультация со специалистом

Свяжитесь с менеджерами по телефону или через форму на сайте. Квалифицированные специалисты помогут:

• Уточнить технические параметры.
• Предложить оптимальное решение исходя из ваших задач и бюджета.
• Произвести точный расчет мощности.
• Ответить на вопросы по материалам, срокам и эксплуатации.

Профессиональная консультация на этапе заказа позволяет избежать до 90% ошибок при подборе оборудования.

Шаг 3: Расчет стоимости и согласование сроков

На основе предоставленных данных будет сформировано коммерческое предложение с точной стоимостью и сроками изготовления. Стандартные модели могут быть отправлены в течение 1 рабочего дня. Срок производства индивидуальных заказов — от 3 до 7 рабочих дней.

Шаг 4: Оформление заказа и оплата

После согласования деталей заключается договор и выставляется счет. Доступны различные формы оплаты, включая предоплату и отсрочку платежа для постоянных клиентов.

Шаг 5: Производство и доставка

После оплаты заказ передается в производство. Мы используем высокоточное оборудование и соблюдаем технологии по ГОСТ 13268. Готовые нагреватели проходят контроль качества и тщательно упаковываются. Доставка осуществляется по всей России транспортными компаниями (Деловые Линии, СДЭК, ПЭК). Возможен самовывоз со склада.

Мы предлагаем высококачественные кольцевые нагреватели с гарантией от производителя и полным спектром сервисных услуг.

Стоимость и факторы ценообразования

Стоимость кольцевых нагревателей зависит от их типа, размеров, мощности и дополнительных опций. Понимание факторов ценообразования поможет оптимизировать бюджет. Стартовая цена на простые модели начинается от 1350–2000 рублей за единицу.

Базовая стоимость и примеры

Стандартный миканитовый кольцевой нагреватель (ЭНКм) размером 48х52 мм и мощностью 0,35 кВт может стоить от 2000 рублей. Керамические нагреватели дороже из-за использования высокотемпературных материалов, но эта разница компенсируется долговечностью и эффективностью, что снижает общие эксплуатационные расходы.

Основные факторы, влияющие на цену

1. Тип изоляции: Керамические нагреватели (до 700 °C, до 10 Вт/см²) дороже миканитовых (до 400 °C, до 5 Вт/см²) на 30–100% и более.
2. Размеры (диаметр и ширина): Чем больше габариты, тем выше расход материалов и конечная стоимость.
3. Мощность: Высокая мощность требует более сложной конструкции и увеличивает производственные затраты.
4. Материал корпуса: Использование нержавеющей стали AISI 316 для агрессивных сред дороже стандартной AISI 304.
5. Дополнительные опции: Любые индивидуальные модификации влияют на цену:
   • Встроенные термопары (Тип J, K) — добавляют 500–1500 рублей к стоимости.
   • Специальные вырезы и отверстия по чертежам.
   • Усиленные выводы, термостойкие кабели в металлорукаве.
   • Системы воздушного охлаждения для керамических ТЭНов.
   • Специальные крепежные элементы.
6. Объем заказа: При заказе крупных партий (от 10–20 штук) предоставляются оптовые скидки до 15–25%.
7. Срочность изготовления: Срочные заказы могут включать наценку за оперативность в размере 10–30%.

Гарантия и сервис

Приобретая нагреватели у производителя, вы получаете гарантию качества, соответствие продукции ГОСТ 13268 и техническую поддержку. Это инвестиция в надежность оборудования, минимизирующая риски простоев. Срок службы качественных ТЭНов от производителя на 20–25% дольше, чем у аналогов без гарантии.

Для точного расчета стоимости отправьте запрос с подробным техническим заданием. Наши специалисты оперативно подготовят коммерческое предложение и помогут выбрать оптимальное решение.
