Кольцевые ТЭНы: купить для экструдеров и ТПА — высокая надежность и точность нагрева

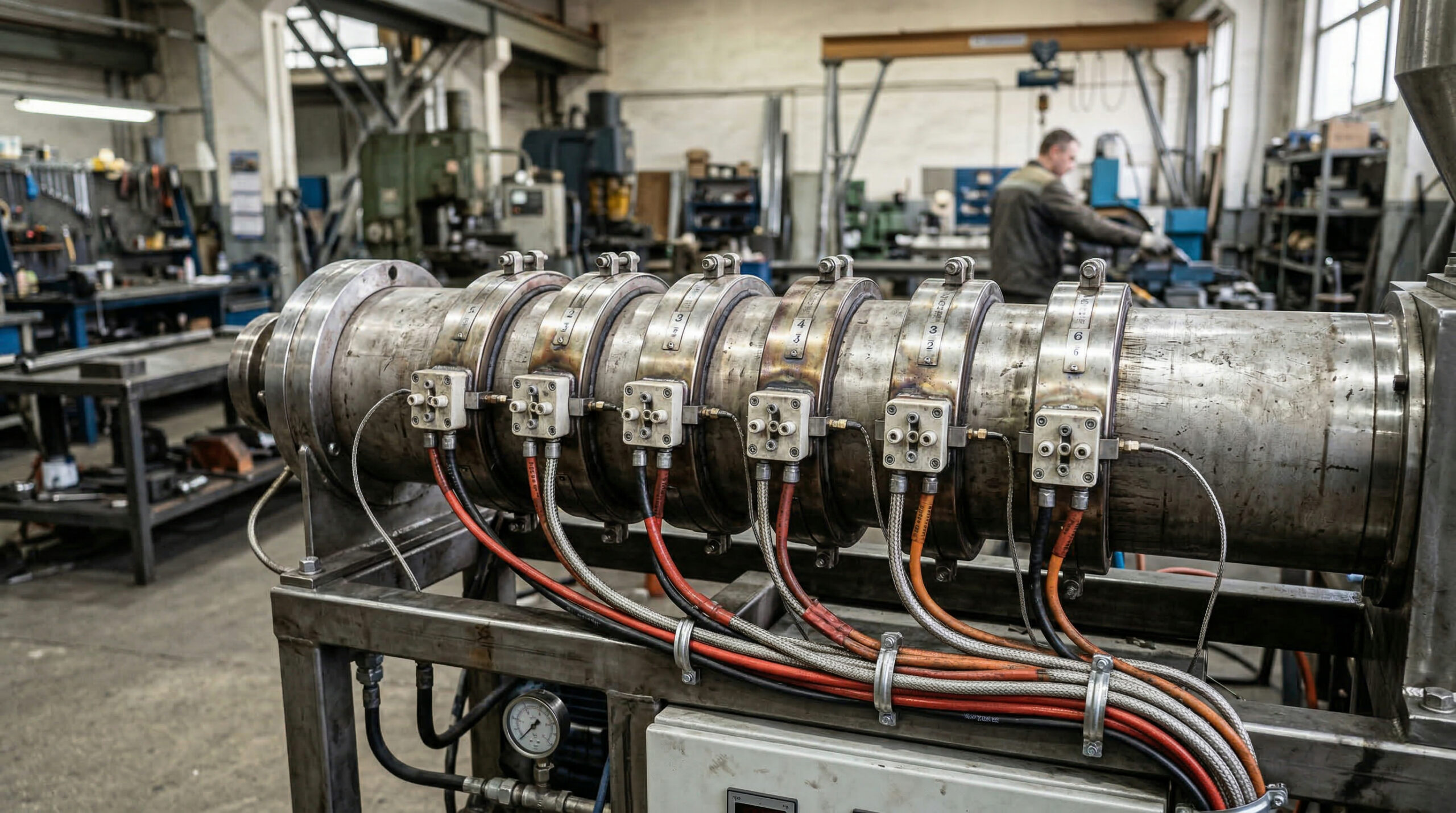

Кольцевые ТЭНы – это незаменимые элементы для контактного нагрева цилиндрических поверхностей в промышленном оборудовании, таком как экструдеры, термопластавтоматы и грануляторы. Они обеспечивают равномерный и точный прогрев до температур 350–700 °C, что критически важно для процессов пластикообработки, химической и пищевой промышленности. Наша компания ten.bz предлагает широкий ассортимент кольцевых нагревателей – миканитовых, керамических и воздушных – изготовленных по ГОСТ 13268 с учетом индивидуальных требований вашего производства. Мы гарантируем высокую надежность, энергоэффективность и долговечность каждого ТЭНа, произведенного в России.

Параметр	Значение
Рабочая температура	До 350-700 °C (в зависимости от типа изоляции)
Плотность мощности	До 9 Вт/см² (стандартные), выше для специальных конфигураций
Минимальный диаметр	От 50 мм
Максимальная ширина	До 500 мм (для керамических и воздушных ТЭНов)
Материал нагревательного элемента	Нихром (NiCr), Фехраль (FeCrAl)
Материал изоляции	Миканит (слюда), Керамические волокна/блоки
Материал корпуса	Нержавеющая сталь (AISI 304, AISI 316), Латунь, Алюминий
Напряжение питания	220 В, 380 В (промышленные стандарты), другие по запросу
Типы выводов	Болтовые клеммы, термостойкие провода, штекерные разъемы
Типы креплений	Стяжки, болты, ушки, специальные вырезы под датчики
Стандарты производства	ГОСТ 13268-88 и индивидуальные технические условия

Из чего состоит кольцевой ТЭН для экструдера?

Кольцевые (хомутовые) нагреватели — это устройства для стабильного и равномерного нагрева цилиндрических поверхностей. Конструкция рассчитана на работу в промышленных условиях, что подтверждает опыт эксплуатации на более чем 100 предприятиях в России. Основу ТЭНа составляет резистивная проволока или лента, изолированная диэлектриком и помещенная в прочный металлический корпус.

Ключевые компоненты кольцевого ТЭНа

• Корпус: Изготавливают из нержавеющей стали AISI 304 или AISI 316 для защиты от коррозии, механических повреждений и химических сред. В некоторых случаях для специфических задач применяют латунь или алюминий. Стягивающая конструкция с болтами и гайками минимизирует воздушные зазоры, обеспечивая максимальную теплопередачу.
• Нагревательный элемент: Резистивная проволока или лента из нихрома (сплав никеля и хрома) или фехрали (железо, хром, алюминий). Эти сплавы имеют высокое электрическое сопротивление и выдерживают нагрев до 1200 °C без деформации. Проволоку наматывают спиралью, изолируя витки для предотвращения короткого замыкания.
• Изолятор: От выбора изолятора зависят рабочие характеристики ТЭНа.
  • Миканит (слюда): Наиболее распространенный изолятор. Спрессованные слои слюды обеспечивают диэлектрическую прочность и теплопроводность. ТЭНы с миканитовой изоляцией работают при температуре до 500 °C. Они отличаются гибкостью в производстве и низкой стоимостью.
  • Керамика: Используется в мощных и высокотемпературных моделях. Керамическая изоляция позволяет нагревателю работать при температуре до 700 °C. Такая изоляция повышает надежность, долговечность и позволяет изготавливать ТЭНы шириной до 500 мм.
• Крепежные элементы: Стяжки, болты и гайки обеспечивают плотную фиксацию ТЭНа на оборудовании. Для интеграции с системами автоматизации в корпусе делают вырезы под термопары, а тип токовыводов адаптируют под требования заказчика.

Все элементы конструкции производятся по ГОСТ 13268-88, что обеспечивает производительность и безопасность.

Какие бывают формы кольцевых ТЭНов?

Гибкость производства позволяет создавать кольцевые ТЭНы любой формы, что делает их универсальным решением для промышленного оборудования. Мы изготавливаем нагреватели, точно соответствующие геометрии оборудования заказчика.

Основные типы конфигураций:

• Кольцевые ТЭНы: Классический вариант в виде замкнутого или разъемного кольца для полного охвата цилиндрической поверхности.
• Полукольцевые ТЭНы: Применяются, когда полный охват невозможен или нужен частичный нагрев. Представляют собой сегменты кольца.
• Конусные ТЭНы: Разработаны для нагрева конических поверхностей (бункеров, воронок). Для заказа нужно указать верхний и нижний диаметры, а также высоту.
• Специальные конфигурации:
  • Вырезы под датчики: Отверстия для термопар и других датчиков позволяют контролировать температуру в реальном времени.
  • Отверстия для крепления: Дополнительные крепежные отверстия обеспечивают более надежную фиксацию.
  • Различные типы выводов: Болтовые клеммы, термостойкие провода или быстроразъемные штекеры упрощают монтаж и обслуживание.

Производство по чертежам или образцам заказчика гарантирует точное соответствие параметрам. Диаметр варьируется от 50 до 1000 мм, ширина — от 20 до 500 мм в зависимости от типа изоляции и мощности. Такая индивидуализация позволяет оптимизировать теплопередачу и энергопотребление, снижая эксплуатационные расходы на 15-20%.

Из каких материалов делают корпус кольцевого ТЭНа?

Материал оболочки ТЭНа влияет на его долговечность, стойкость к внешним воздействиям и теплопередачу. Мы предлагаем ТЭНы с оболочками из разных металлов, каждый со своими свойствами для конкретных условий эксплуатации.

Основные материалы оболочки:

• Нержавеющая сталь (AISI 304, AISI 316): Наиболее распространенный и универсальный материал.
  • AISI 304: Обладает высокой коррозионной стойкостью и прочностью. Подходит для работы при температуре до 600 °C в стандартных условиях.
  • AISI 316: Содержит 2-3% молибдена, что повышает устойчивость к хлоридам и другим агрессивным средам. Рекомендуется для химической, пищевой и морской промышленности.
• Латунь: Сплав меди и цинка с высокой теплопроводностью, подходит для задач, где нужен быстрый нагрев. Оптимален для температур до 350 °C.
• Алюминий: Легкий материал с хорошей теплопроводностью. Применяется, когда важна низкая масса нагревателя и температура не превышает 300 °C. Менее устойчив к повреждениям и агрессивным средам, чем нержавеющая сталь.

Выбор материала зависит от рабочей среды, температуры и бюджета. Наши инженеры помогут подобрать оптимальный вариант для долгой и эффективной службы ТЭНа.

Где применяются кольцевые нагреватели?

Кольцевые ТЭНы — важные компоненты в промышленных процессах, требующих точного нагрева цилиндрических поверхностей. Универсальность и широкий диапазон рабочих температур делают их незаменимыми во многих отраслях.

Основные сферы применения:

• Пластикообработка: Ключевая область применения. ТЭНы используют для нагрева:
  • Сопел экструдеров: Поддерживают заданную температуру расплава полимера.
  • Цилиндров термопластавтоматов (ТПА): Гарантируют равномерный нагрев материала перед впрыском.
  • Грануляторов: Нагревают зоны переработки полимеров для получения однородных гранул.
  • Муфт и переходников: Поддерживают температуру в соединительных элементах.
• Химическая промышленность: Применяются для нагрева:
  • Трубопроводов: Предотвращают кристаллизацию или загустевание вязких жидкостей.
  • Реакторов: Поддерживают температурные режимы для химических реакций.
  • Сушильных установок: Перфорация в воздушных ТЭНах обеспечивает распределение тепла и удаление влаги.
• Производство и обработка металлов: Нагрев форм, штампов, пресс-форм для литья и прессования.
• Пищевая промышленность: Нагрев емкостей и трубопроводов для поддержания температуры продуктов (шоколада, масел, сиропов).
• Упаковочное оборудование: Нагрев запаечных элементов и других частей, требующих точного контроля температуры.

Миканитовые модели подходят для задач с температурой до 500 °C, а керамические — для высокотемпературных процессов до 700 °C. Воздушные кольцевые ТЭНы с перфорацией используются в системах с принудительным охлаждением. Правильный подбор ТЭНа позволяет увеличить производительность оборудования до 25%.

Как рассчитать мощность и выбрать кольцевой ТЭН?

Выбор кольцевого ТЭНа требует учета нескольких факторов. Правильный расчет мощности и подбор характеристик гарантируют долгий срок службы нагревателя. Неверный выбор может привести к перегреву, недогреву или преждевременному выходу из строя. Согласно статистике, до 30% отказов ТЭНов связаны с некорректным подбором параметров.

Формула расчета мощности (P)

Для определения необходимой мощности нагревателя можно использовать упрощенную формулу:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P – требуемая мощность, кВт.
• m – масса нагреваемого материала, кг.
• c – удельная теплоемкость материала, Дж/(кг·°C) (для полимеров 1.5-2.5, для стали ~0.46).
• ΔT – разница между конечной и начальной температурой, °C.
• t – время нагрева, ч.
• η – КПД системы (0.7-0.9), учитывает теплопотери.
• 860 – коэффициент перевода кДж в кВт·ч.

Формула дает ориентировочное значение. Для точного расчета наши инженеры используют ПО, учитывая теплопотери, теплопроводность поверхности и режим работы (непрерывный или циклический).

Ключевые параметры для выбора:

1. Диаметр и ширина ТЭНа: Должны обеспечивать плотный контакт для равномерного нагрева. Измеряются с точностью до 1 мм.
2. Мощность (Вт или кВт): Определяется расчетом. Удельная мощность не должна превышать допустимые значения для изолятора (до 9 Вт/см² для миканита).
3. Напряжение питания (В): Соответствует электросети оборудования (стандартно 220 В или 380 В).
4. Тип изоляции:
   • Миканитовые ТЭНы: Для температур до 500 °C, экономичны, подходят для большинства задач.
   • Керамические ТЭНы: Для высоких температур (до 700 °C), более долговечны, но дороже.
5. Материал оболочки: Выбирается в зависимости от агрессивности среды (нержавеющая сталь AISI 304/316, латунь, алюминий).
6. Тип выводов и креплений: Должны соответствовать конструкции оборудования и электромонтажу.
7. Наличие дополнительных элементов: Вырезы под термопары, отверстия для болтов, специальные пазы.

Для точного изготовления нового нагревателя рекомендуется предоставить чертеж или образец старого ТЭНа.

Как заказать кольцевой ТЭН?

Заказ кольцевых ТЭНов в ten.bz — это быстрый и удобный процесс. Мы предлагаем прозрачную схему сотрудничества для получения заказа в срок. Согласно нашим данным, 95% заказов обрабатываются и запускаются в производство в течение 24 часов после согласования.

Алгоритм заказа:

1. Оставьте заявку: Свяжитесь с нами через форму на сайте, по e-mail или телефону. Менеджер ответит в течение 15 минут.
2. Предоставьте информацию: Для точного изготовления ТЭНа нам потребуются:
   • Чертежи или эскизы: Значительно ускоряют процесс.
   • Образец ТЭНа: Позволяет точно снять все размеры и характеристики.
   • Ключевые параметры (если нет чертежа): внутренний диаметр и ширина (мм), напряжение (В) и мощность (Вт), максимальная рабочая температура (°C), тип изоляции и корпуса, тип токовыводов, наличие и расположение отверстий.
   • Область применения: Укажите, для какого оборудования предназначен ТЭН (экструдер, ТПА и т.д.).
3. Согласование и расчет: Наши инженеры рассчитают параметры, составят ТЗ и подготовят коммерческое предложение со стоимостью и сроками.
4. Производство: После согласования и оплаты заказ передается в производство. Мы контролируем каждый этап, чтобы гарантировать соответствие ТЭНа ГОСТ 13268-88.
5. Доставка: Доставим готовые ТЭНы в любую точку России выбранной вами транспортной компанией.

Наши специалисты готовы проконсультировать и помочь с выбором ТЭНа для вашего оборудования.

Сколько стоит кольцевой ТЭН и от чего зависит цена?

Стоимость кольцевых ТЭНов зависит от нескольких факторов, что позволяет нам предлагать гибкие ценовые решения. Понимание этих факторов поможет выбрать экономически выгодный вариант без потери качества.

Основные факторы, влияющие на цену:

1. Материал изоляции:
   • Миканитовые ТЭНы: Бюджетный вариант из-за низкой стоимости миканита. Цена на 15-20% ниже керамических аналогов.
   • Керамические ТЭНы: Дороже из-за высокой стоимости керамики, но долговечность и работа при температуре до 700 °C оправдывают вложения.
2. Материал корпуса:
   • Нержавеющая сталь (AISI 304/316): Оптимальный вариант по соотношению цена-качество. Сталь AISI 316 дороже из-за повышенной коррозионной стойкости.
   • Латунь и алюминий: Стоимость зависит от текущих цен на цветные металлы и сложности обработки.
3. Мощность и размеры: Цена растет с увеличением мощности и габаритов (диаметра, ширины), так как это требует больше материалов и трудозатрат.
4. Сложность конфигурации: Нестандартные элементы (вырезы, отверстия, конусная форма, особые выводы) требуют дополнительной работы и увеличивают стоимость.
5. Объем заказа: При оптовых заказах предоставляются скидки, снижающие стоимость единицы продукции на 10-15%.
6. Срочность изготовления: Срочное изготовление увеличивает стоимость из-за необходимости перенастройки производственной линии.

Чтобы получить точный расчет стоимости, свяжитесь с нашими специалистами. Мы проанализируем ваши требования и предложим оптимальное ценовое решение.
