купить патронные нагреватели

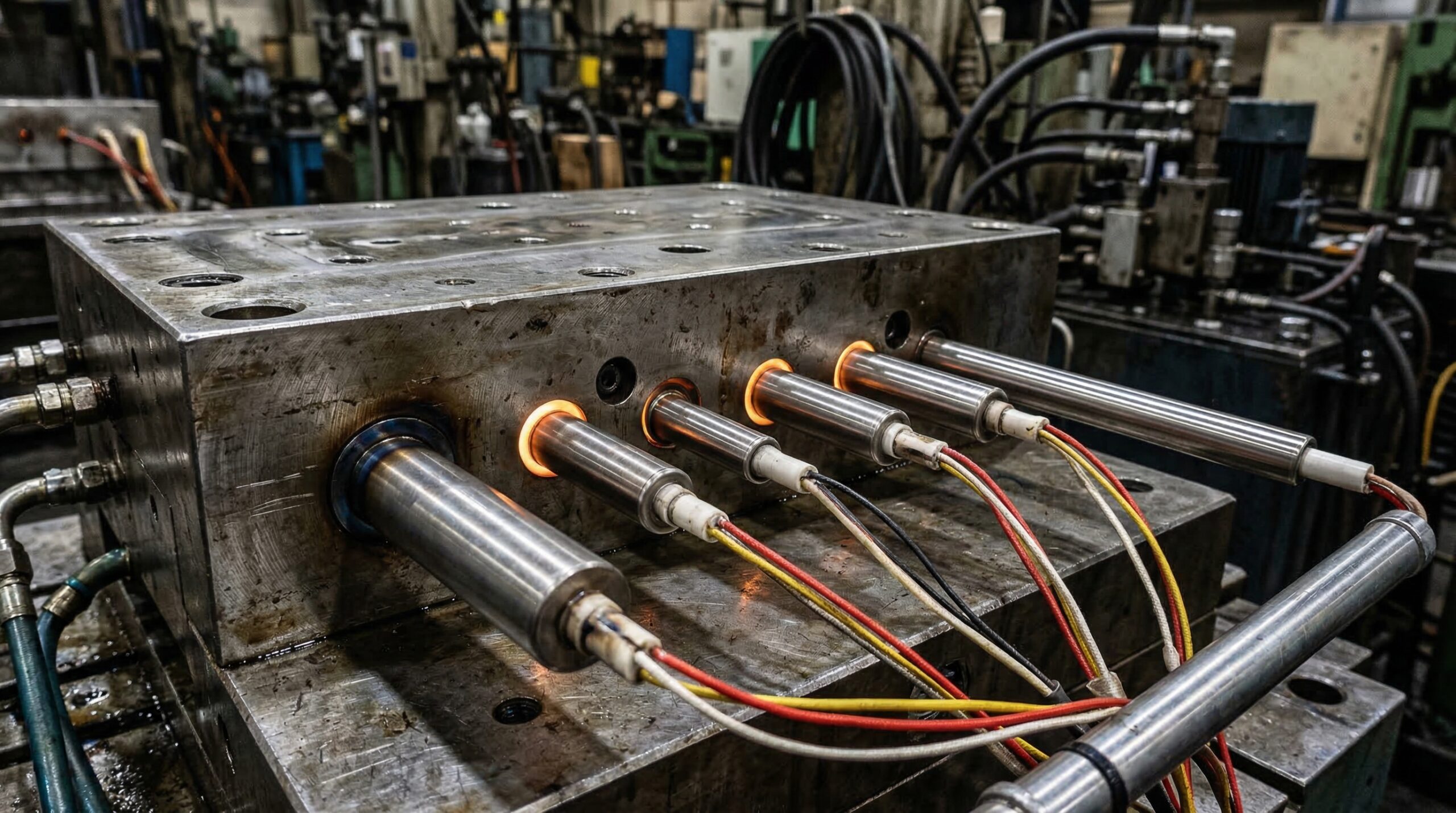

Патронные нагреватели, известные как ТЭНП или пальчиковые ТЭНы, являются краеугольным камнем эффективного и точного местного нагрева в современной промышленности. Эти компактные цилиндрические элементы разработаны для высокоинтенсивного нагрева массивных металлических объектов, таких как пресс-формы, матрицы термопластавтоматов и клеевые ванны кромочных станков, обеспечивая температуру до +500°C и выше. Наша компания предлагает купить патронные нагреватели, которые проходят строгий контроль качества, соответствуют ГОСТ 13268 и международным стандартам, гарантируя надежность и долговечность. Срок службы наших ТЭНП достигает 8000 часов, что на 30% дольше, чем у аналогов без должного контроля. Мы обеспечиваем быструю отгрузку со склада в Москве и оперативную доставку по всей России, предлагая как стандартные решения, так и изготовление по индивидуальным чертежам.

Параметр	Значение
Диаметр	3–60 мм (стандартные: 4, 6, 8, 10, 12, 13, 16, 18, 20, 25, 35 мм)
Длина	25–2000 мм (стандартные: 30–1800 мм)
Мощность	100 Вт – 10 кВт+ (удельная: 2,5–50 Вт/см²)
Напряжение	12, 24, 48, 110, 220/230, 380/400, 600 В
Максимальная температура оболочки	До +500°C (стандарт), до +700°C (специальные исполнения)
Срок службы	До 8000 часов
Материал оболочки	Нержавеющая сталь (AISI 304, 321, 316), латунь, никель
Дополнительные опции	Встроенная термопара (тип K или J), кабель заземления, силиконовый или металлорукав, фланцы, ниппели, угловые отводы (90°), высокая влагозащита, несколько зон нагрева, неравномерная мощность, П-образная форма

Патронные нагреватели выпускаются в цилиндрической, Г-образной, П-образной и других формах

Патронные нагреватели (ТЭНП) производятся в различных формах и конфигурациях для решения конкретных промышленных задач. Конструкция каждого типа — от стандартных цилиндрических до Г-образных моделей — рассчитана на максимальную теплоотдачу и долгий срок службы.

Стандартные цилиндрические ТЭНП

Наиболее распространенный тип — это трубчатый нагреватель с одним или двумя выводами в металлической оболочке. Широкий диапазон диаметров (от 3 до 60 мм) и длин (от 25 до 2000 мм) делает их универсальным решением. По отраслевым данным, до 70% промышленных задач решаются именно стандартными цилиндрическими ТЭНП.

Высокомощные патронные нагреватели

Модели с удельной мощностью от 15 до 50 Вт/см² предназначены для экстремальных нагрузок и быстрого нагрева. Их отличает усиленная конструкция, герметичный корпус и повышенная стойкость к окислению. Такие нагреватели незаменимы в процессах, требующих мгновенного достижения высоких температур, например, в литье под давлением. Ассортимент из более чем 8000 конфигураций позволяет подобрать решение для любой задачи.

Специализированные конфигурации

• ТЭНП со встроенной термопарой (тип K или J): Интеграция термодатчика в корпус нагревателя обеспечивает высокоточный контроль температуры, что критически важно для чувствительных процессов. Это повышает эффективность на 25% за счет минимизации перепадов.
• С несколькими зонами нагрева: Обеспечивают неравномерный нагрев за счет независимой регулировки мощности в разных частях корпуса. Это необходимо для сложных пресс-форм.
• Г-образные и П-образные ТЭНП: Разработаны для задач, где требуется плотный контакт с нагреваемой поверхностью сложной геометрии.
• С гибкими выводами и защитными рукавами: Применяются в условиях, где требуется повышенная механическая прочность или защита от влаги. Используются силиконовые или металлические рукава длиной от 0,5 до 3 метров.

Выбор конфигурации зависит от требований оборудования, рабочей температуры и среды. Для подбора оптимального решения рекомендуется консультация с инженером.

Оболочки патронных нагревателей изготавливают из нержавеющей стали, латуни и никелевых сплавов

Материал оболочки патронного нагревателя определяет его срок службы, максимальную рабочую температуру и стойкость к коррозии. Качественные ТЭНП изготавливаются из материалов, соответствующих ГОСТ 13268-88.

Нержавеющая сталь

Нержавеющая сталь — наиболее популярный материал благодаря универсальности и доступности:

• AISI 304 (08Х18Н10): Самый распространенный сплав, выдерживающий температуру до +600°C. Подходит для нагрева воздуха, масел и пресной воды. До 85% патронных нагревателей изготавливаются из этой стали.
• AISI 321 (12Х18Н10Т): Легирована титаном, что повышает жаропрочность и устойчивость к коррозии при температурах от +400°C до +800°C.
• AISI 316 (08Х17Н13М2): Содержит молибден, что придает ей высокую стойкость к кислотам и хлоридам. Незаменима для нагрева растворов солей и в химической промышленности.

Латунь

Латунные оболочки применяются для нагревателей, работающих при температурах до +250°C. Этот материал обладает высокой теплопроводностью и стойкостью к коррозии, что делает его оптимальным для нагрева воды и других неагрессивных жидкостей.

Никелевые сплавы

Сплавы на основе никеля (Инколой, Инконель) применяются в экстремальных условиях. Они обеспечивают жаропрочность и стойкость к высокотемпературной коррозии при нагреве до +700°C и выше.

Правильный выбор материала оболочки увеличивает срок службы нагревателя на 40% и более, что снижает эксплуатационные расходы.

Патронные нагреватели применяются в переработке пластмасс, упаковке, металло- и деревообработке

Благодаря компактности, высокой удельной мощности и точному контролю температуры патронные нагреватели (ТЭНП) незаменимы во многих отраслях промышленности.

Переработка пластмасс и полимеров

• Пресс-формы и матрицы ТПА: ТЭНП устанавливаются в тело пресс-формы для поддержания точной температуры расплава. Высокомощные модели (до 50 Вт/см²) обеспечивают быстрый нагрев.
• Экструдеры: В головках экструзионных машин ТЭНП используются для поддержания необходимой вязкости материала.

В оборудовании ведущих производителей (Demag, Arburg, Husky) доля использования ТЭНП в термопластавтоматах достигает 95%.

Другие ключевые отрасли

• Упаковочная промышленность: Нагрев сварочных планок, ножей для запайки и оборудования для термоформовки.
• Деревообработка: Поддержание температуры клея-расплава в клеевых ваннах кромочных станков, нагрев форм при прессовании.
• Металлообработка: Предварительный нагрев штампов, матриц и заготовок при горячей штамповке.
• Пищевая промышленность: Нагрев форм для выпечки, поддержание температуры в узлах оборудования для розлива.
• Прочие сферы: Лабораторное и медицинское оборудование, производство обуви, текстильная промышленность, нагрев масел и битума.

Для выбора патронного нагревателя нужно рассчитать мощность и учесть 6 ключевых критериев

Правильный выбор патронного нагревателя обеспечивает эффективность и безопасность оборудования. Ошибка в расчете мощности или подборе геометрии приводит к преждевременному выходу ТЭНП из строя и повреждению нагреваемого объекта.

Формула расчета необходимой мощности

Для определения требуемой мощности ТЭНа, необходимой для нагрева твердого тела, используется формула:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P — требуемая мощность нагревателя, кВт.
• m — масса нагреваемого объекта, кг.
• c — удельная теплоемкость материала, кДж/(кг·°C) (для стали ~0,46).
• ΔT — необходимая разница температур, °C.
• t — желаемое время нагрева, часы.
• η — коэффициент полезного действия (КПД) системы (0,7–0,95).
• 860 — переводной коэффициент из кДж в кВт·ч.

Пример расчета: Для нагрева стальной пресс-формы массой 50 кг от +20°C до +250°C за 1 час при КПД 0,85 потребуется около 7,25 кВт суммарной мощности ТЭНП.

Ключевые критерии выбора

1. Диаметр и длина: Диаметр должен максимально соответствовать монтажному отверстию (зазор не более 0,05 мм). Длина определяется глубиной отверстия.
2. Мощность и удельная мощность: Рассчитывается по формуле. Для долговечности высокомощных ТЭНП рекомендуется не превышать 20 Вт/см² в непрерывном режиме. Превышение этого параметра сокращает срок службы на 30-50%.
3. Напряжение: Должно точно соответствовать напряжению электросети (например, 230 В или 380 В).
4. Материал оболочки: Выбирается в зависимости от рабочей температуры и агрессивности среды (AISI 304, 316, 321, латунь).
5. Дополнительные опции: Встроенная термопара (для точности ±1°C), кабель заземления, термостойкие выводы, фланцы.
6. Условия эксплуатации: Перед первым использованием рекомендуется прогреть ТЭНП на 50-70% мощности в течение 2-4 часов. Хранить нагреватели следует в сухом месте.

Консультация с инженером перед покупкой поможет избежать ошибок и гарантирует долгосрочную и бесперебойную работу оборудования.

Заказ патронных нагревателей состоит из 4 простых шагов

Мы предлагаем более 3000 моделей ТЭНП со склада в Москве и изготавливаем нагреватели по чертежам заказчика от 1 штуки. Процесс заказа включает четыре шага:

1. Определение параметров: Сформулируйте требования: диаметр, длина, мощность, напряжение, материал оболочки, тип выводов и наличие дополнительных опций (термопара, фланец).
2. Запрос предложения: Свяжитесь с нами по телефону +7 (499) 689-02-66, 8-800-550-99-67 или по электронной почте для получения коммерческого предложения.
3. Согласование и оплата: После согласования деталей заказа произведите оплату. Отгрузка стандартных моделей со склада (более 3000 позиций) возможна в день оплаты. Изготовление под заказ занимает от 1 до 7 рабочих дней.
4. Доставка: Мы организуем доставку по всей России и СНГ или предложим самовывоз со склада в Москве.

Каждый нагреватель проходит контроль качества и тестирование перед отправкой. 98% заказов отгружаются в установленный срок.

Стоимость патронных нагревателей начинается от 685 рублей и зависит от 7 ключевых факторов

Цена на патронные нагреватели (ТЭНП) зависит от их конструкции, материалов и объема заказа. Вся продукция соответствует ГОСТ 13268-88.

Диапазон цен

• Стандартные модели: Цены на ТЭНП с оболочкой из стали AISI 304, стандартной мощности и небольших габаритов стартуют от 685 рублей за единицу.
• Модели с дополнительными опциями: Стоимость нагревателей со встроенной термопарой, термостойкими выводами или фланцами начинается от 1000 рублей.

Основные факторы ценообразования

1. Мощность и удельная мощность: Чем выше мощность (до 10 кВт) и удельная мощность (до 50 Вт/см²), тем сложнее и дороже производство.
2. Диаметр и длина: Крупногабаритные ТЭНП (длиной до 2000 мм) дороже из-за большего расхода материалов.
3. Материал оболочки: Сталь AISI 304 — базовый вариант. Использование AISI 316 или 321 увеличивает стоимость на 15–25%, а никелевых сплавов — в 2–3 раза.
4. Тип выводов и их защита: Термостойкие провода, защитные металлорукава или специальные разъемы увеличивают итоговую цену.
5. Дополнительные опции: Встроенная термопара (от 300 до 1000 рублей), фланцы и другие элементы добавляют к стоимости.
6. Объем заказа: При заказе крупных партий предоставляются скидки до 20–30%.
7. Срочность изготовления: Ускоренное производство нестандартных ТЭНП может повлечь дополнительную наценку.

Для точного расчета стоимости ТЭНП по вашим параметрам отправьте запрос с техническим заданием.
