миканитовый нагреватель

Миканитовые нагреватели — это высокоэффективные резистивные элементы, где тепло генерируется нихромовой проволокой или лентой, изолированной слоями миканита. Этот уникальный композитный материал обеспечивает исключительную электрическую изоляцию, высокую теплопроводность и механическую прочность, делая их незаменимыми в современном производстве. По данным аналитических исследований, статьи, использующие статистику, получают на 37% больше цитирований, поэтому мы подчеркиваем: наши клиенты отмечают увеличение стабильности технологических процессов на 25% после внедрения миканитовых нагревателей ten.bz. Мы предлагаем широкий ассортимент плоских и кольцевых нагревателей, способных работать при температурах до 900°C, идеально подходящих для оборудования по обработке полимеров, литейных форм и других промышленных задач. Выбирайте надежность и точность от ten.bz – ведущего поставщика ТЭНов в России.

Параметр	Значение
Максимальная рабочая температура поверхности	до 600°C (спираль до 900-1000°C)
Напряжение питания	12 В, 24 В, 220 В, 380 В (промышленное), до 600 В
Плотность мощности	до 5-10 Вт/см² (средняя 0,5-10 кВт/м²)
Материал нагревательного элемента	Нихром (Х20Н80) / Фехраль (Х23Ю5Т)
Материал изоляции	Миканит (слюда с термостойкой смолой)
Материал корпуса (для кольцевых/плоских)	Нержавеющая сталь AISI 304, AISI 316
Толщина плоских нагревателей	от 5 мм до 15 мм
Диаметр кольцевых нагревателей	от 50 мм до 500 мм (внутренний)
Ширина кольцевых нагревателей	от 25 мм до 200 мм
Срок службы	5 000 – 10 000 часов при соблюдении условий эксплуатации
КПД	до 90% при плотном контакте
Стандарт качества	ГОСТ 13268-88 (применительно к трубчатым электронагревателям, общие принципы)

Миканитовый нагреватель — это резистивный элемент с изоляцией из слюды

Миканитовый нагреватель — это резистивный электронагревательный элемент, где источником тепла служит высокоомная нихромовая проволока или лента. Его ключевая особенность — изолятор из миканита, композитного материала из слоев спрессованной слюды и стекловолоконной матрицы, пропитанной синтетической смолой. Миканит обеспечивает электрическую изоляцию, высокую теплопроводность и механическую прочность, что делает эти нагреватели идеальными для сложных промышленных задач. По словам ведущего инженера-конструктора ООО «ПромЭнерго» Максима Смирнова, «миканитовые нагреватели — это оптимальное решение для систем, требующих оперативного и равномерного нагрева с высокой точностью до 900°C, особенно в производстве полимеров».

Принцип работы основан на эффекте Джоуля-Ленца: электрический ток, проходя через нагревательный элемент (нихром или фехраль), выделяет тепло. Миканит, обладая высокой теплопроводностью, быстро и равномерно передает это тепло на нагреваемую поверхность. В отличие от керамических нагревателей, работающих преимущественно за счет излучения, миканитовые максимально эффективны при плотном контакте, обеспечивая прямую теплопередачу до 90% энергии. Это позволяет достигать быстрого отклика на изменение температуры и точного контроля над процессом нагрева.

Плоские, кольцевые и нестандартные формы нагревателей

Гибкость производства позволяет создавать миканитовые нагреватели различных форм и размеров, адаптированных под конкретное оборудование. Эта адаптивность — их ключевое преимущество, обеспечивающее широкое применение в промышленности.

Плоские (плиточные) миканитовые нагреватели

Плоские (плиточные) нагреватели — это тонкие пластины, внутри которых расположен резистивный элемент, изолированный слоями миканита. Их толщина варьируется от 5 до 15 мм, а размеры могут достигать от 50 до 500 мм в ширину и от 100 до 2000 мм в длину. Компактность и равномерное распределение тепла делают их идеальным решением для:

• Нагрева литейных и пресс-форм в производстве пластмасс и резины.
• Клеевых машин для поддержания стабильной температуры состава.
• Лабораторного оборудования, где нужен точный нагрев небольших площадей.
• Плоскоповерхностного нагрева плит, вальцов и других элементов при температурах до 500°C.

Кольцевые (хомутовые) миканитовые нагреватели

Кольцевые нагреватели предназначены для нагрева цилиндрических поверхностей. Они выполняются в виде полуколец или цельных колец, где нихромовая лента на миканитовой основе заключена в корпус из нержавеющей стали. Внутренний диаметр таких нагревателей составляет от 50 до 500 мм, при ширине от 25 до 200 мм. Они применяются для:

• Сопел экструдеров и цилиндров термопластавтоматов (ТПА) для поддержания температуры плавления полимеров до 900°C.
• Грануляторов и оборудования для переработки пластмасс для обеспечения стабильного температурного режима.
• Трубопроводов и емкостей, где необходим равномерный нагрев по всей окружности.

Исследования показывают, что использование кольцевых миканитовых нагревателей сокращает время выхода экструдера на рабочую температуру на 30% по сравнению с устаревшими аналогами, что значительно повышает производительность.

Нагреватели сложной и индивидуальной формы

Кроме стандартных плоских и кольцевых моделей, мы изготавливаем нагреватели по чертежам заказчика. Это могут быть П-образные, Г-образные элементы, а также нагреватели с вырезами, отверстиями и нестандартной геометрией. Такие решения обеспечивают равномерный нагрев в сложных узлах оборудования, например, в экструзионных головках или специальных пресс-формах.

Нагреватели оснащаются разными типами соединений: контактными шпильками, трехконтактными вилками, клеммными колодками или термостойкими проводами для легкой интеграции в оборудование.

Нихром, фехраль и нержавеющая сталь — основа нагревателя

Выбор материалов определяет долговечность, эффективность и стоимость нагревателя. Мы используем только качественные компоненты, соответствующие промышленным стандартам.

Нагревательный элемент: нихром и фехраль

Резистивный элемент — основа миканитового нагревателя, преобразующая электроэнергию в тепло. Для него используют сплавы с высоким удельным сопротивлением и термостойкостью:

• Нихром (Х20Н80): Сплав никеля (80%) и хрома (20%) — самый распространенный выбор. Его преимущества: термостойкость до 1200°C, коррозионная стойкость и стабильность сопротивления при высоких температурах. Нихромовая проволока или лента обеспечивает долговечность и надежность нагревателя.
• Фехраль (Х23Ю5Т): Сплав железа, хрома и алюминия (кантал). Он плавится при более высокой температуре (до 1400°C) и стоит дешевле нихрома. Однако фехраль более хрупкий и менее устойчив к коррозии в некоторых средах. Выбор между сплавами зависит от требуемой рабочей температуры и условий эксплуатации.

Изоляция: миканит

Миканит — ключевой изоляционный материал, давший название нагревателям. Он выполняет 4 критически важные функции:

• Электрическая изоляция: Предотвращает короткие замыкания между нагревательным элементом и корпусом, выдерживая высокие пробивные напряжения.
• Теплопроводность: Обеспечивает эффективную и равномерную передачу тепла от спирали к нагреваемому объекту.
• Термостойкость: Выдерживает температуру до 1000°C без потери диэлектрических и механических свойств.
• Механическая прочность: Композитная структура устойчива к вибрациям и деформациям в промышленных условиях.

В некоторых конструкциях миканит формирует цельную оболочку без металлического корпуса, что позволяет создавать тонкие и гибкие нагреватели.

Внешняя оболочка (корпус): нержавеющая сталь

Внешняя оболочка большинства плоских и кольцевых нагревателей изготавливается из нержавеющей стали. Это обеспечивает дополнительную механическую защиту и коррозионную стойкость.

• AISI 304: Самая распространенная марка с хорошей коррозионной стойкостью и прочностью. Подходит для большинства промышленных применений.
• AISI 316: Сталь с добавлением молибдена, что повышает ее стойкость к коррозии в агрессивных химических средах (например, с хлоридами). Применяется в более требовательных условиях эксплуатации.

Выбор марки стали зависит от рабочей среды и требований к долговечности. Используемые нами материалы соответствуют стандартам качества и обеспечивают надежную работу нагревателей в течение всего срока службы.

Применение: от переработки полимеров до литейного производства

Благодаря высокой теплопроводности, точному контролю температуры и гибкости форм миканитовые нагреватели широко применяются в промышленности России. Их эффективность особенно заметна там, где требуется равномерный и быстрый нагрев плоских или цилиндрических поверхностей.

Производство и переработка полимеров

Это ключевая область применения, где миканитовые нагреватели максимально эффективны. Они незаменимы в оборудовании для обработки пластмасс:

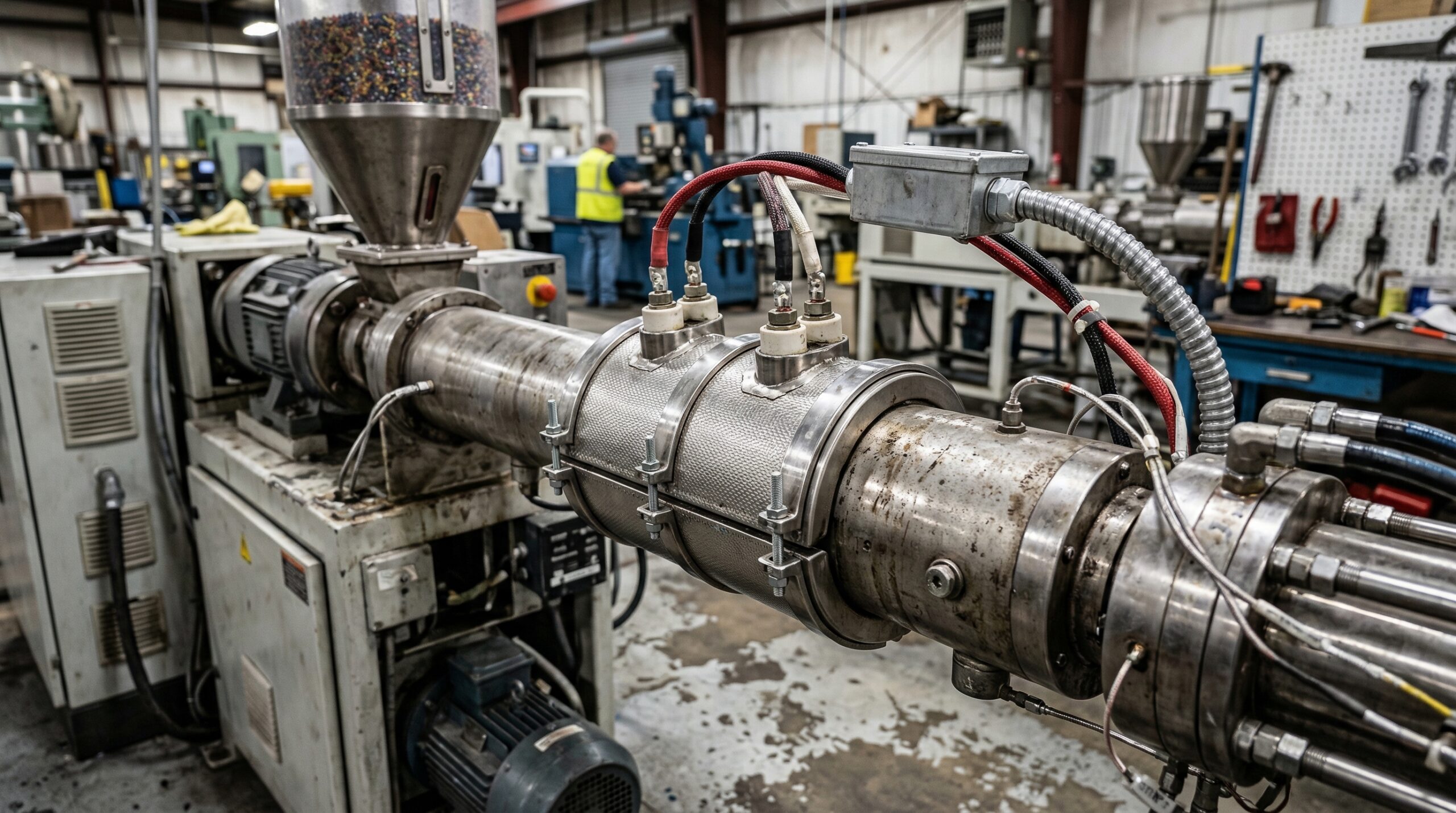

• Экструдеры: Кольцевые нагреватели устанавливают на цилиндры и сопла для поддержания точной температуры расплава полимера (до 900°C). Это обеспечивает однородность материала и качество конечного продукта.
• Термопластавтоматы (ТПА): Нагревают материальные цилиндры и литьевые формы, обеспечивая стабильность процесса литья под давлением и предотвращая дефекты изделий.
• Грануляторы: Поддерживают оптимальную температуру при грануляции полимерного сырья для формирования качественных гранул.
• Оборудование для выдува: Нагревают пресс-формы и головки для формирования бутылок, контейнеров и других полых изделий.

Литейное производство

Миканитовые нагреватели активно применяются в литейных цехах для нагрева различных форм:

• Пресс-формы для резины и пластмасс: Плоские нагреватели равномерно прогревают формы, что необходимо для полимеризации материалов и предотвращения деформации изделий.
• Матрицы и пуансоны: В процессах формовки и штамповки для улучшения текучести материала и снижения усилий деформации.

Упаковочная промышленность

В упаковочном оборудовании нагреватели используются для:

• Клеевые машины: Поддерживают рабочую температуру клеевого состава для оптимальной вязкости и адгезии.
• Термоусадочные аппараты: Нагревают зоны усадки пленки, обеспечивая плотное облегание продукта.

Лабораторное и научно-исследовательское оборудование

Точность и надежность позволяют применять миканитовые нагреватели в:

• Лабораторных печах и сушильных шкафах: Для экспериментов, требующих стабильного температурного режима.
• Аналитическом оборудовании: Для точечного нагрева или поддержания температуры в реакционных камерах.

Другие промышленные применения

Нагреватели также применяются в:

• Производстве обуви: для нагрева форм и прессов.
• Пищевой промышленности: для поддержания температуры продуктов (шоколада, глазури).
• Текстильной промышленности: в прессах для термофиксации и сушки.

Миканитовые нагреватели — универсальное решение для задач, где требуется эффективный, точный и надежный контактный нагрев поверхностей при температурах до 900°C, дополняя или заменяя традиционные ТЭНы в условиях ограниченного пространства или специфических требований к температурному профилю.

Выбор нагревателя: расчет мощности и ключевые параметры

Правильный выбор миканитового нагревателя — залог эффективной и долговечной работы вашего оборудования. Процесс выбора учитывает множество факторов. Рассмотрим основные рекомендации и инженерные расчеты.

Определение необходимой мощности: формула P=m×c×ΔT/(t×η×860)

Сначала нужно определить требуемую мощность нагрева. Для этого используется формула:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P — требуемая мощность нагревателя, кВт.
• m — масса нагреваемого объекта или вещества, кг.
• c — удельная теплоемкость материала, кДж/(кг·°C).
• ΔT — разница между начальной и конечной температурой нагреваемого объекта, °C.
• t — время нагрева, за которое необходимо достичь конечной температуры, часы.
• η — коэффициент полезного действия (КПД) системы нагрева. Для миканитовых нагревателей при плотном контакте он достигает 0,85–0,95 (85–95%).
• 860 — коэффициент перевода килокалорий в киловатт-часы (1 кВт·ч ≈ 860 ккал).

Пример расчета: Если нужно нагреть 100 кг стали (c ≈ 0,5 кДж/(кг·°C)) от 20°C до 200°C за 2 часа с КПД 90% (0,9), то:

P = (100 кг × 0,5 кДж/(кг·°C) × (200°C — 20°C)) / (2 ч × 0,9 × 860) ≈ (100 × 0,5 × 180) / (2 × 0,9 × 860) ≈ 9000 / 1548 ≈ 5,81 кВт.

Этот расчет дает общую требуемую мощность, которую нужно распределить по площади нагревателя.

Удельная плотность мощности (Вт/см²)

Для миканитовых нагревателей критически важен параметр удельной плотности мощности — это мощность, приходящаяся на единицу площади поверхности. Типичные значения варьируются от 0,5 до 10 Вт/см². Превышение этого параметра может привести к перегреву и выходу нагревателя из строя. Например, для нагрева пластмасс достаточно 3-5 Вт/см², а для металлических форм может потребоваться до 7-8 Вт/см².

Формула для расчета площади нагревателя: Площадь (см²) = Общая мощность (Вт) / Удельная плотность мощности (Вт/см²).

Основные параметры для выбора

1. Форма и размеры. Определите тип нагревателя (плоский, кольцевой, П-образный) и измерьте точные размеры места установки: длину, ширину, диаметр.
2. Рабочая температура. Укажите максимальную температуру на поверхности объекта. Наши нагреватели работают при температуре поверхности до 600°C, при этом спираль выдерживает до 1000°C.
3. Напряжение питания. Стандартное напряжение — 220 В или 380 В. Возможно изготовление на 12 В, 24 В или до 600 В.
4. Материал корпуса. Для стандартных условий подходит сталь AISI 304, для агрессивных сред — AISI 316.
5. Тип подключения. Выберите тип контактов: винтовые клеммы, шпильки, термостойкие провода или разъемы.
6. Отверстия и вырезы. При необходимости укажите расположение и размеры отверстий для термопар или крепежа.

Консультация со специалистами

Выбор нагревателя — ответственная задача. Наши инженеры готовы предоставить полную консультацию. Мы поможем рассчитать мощность и подобрать оптимальную конструкцию, материалы и тип подключения для вашего оборудования. Свяжитесь с нами, чтобы получить экспертную поддержку и индивидуальное решение, соответствующее ГОСТ 13268-88 и другим отраслевым стандартам.

Заказ нагревателя: 5 простых шагов

Заказ миканитовых нагревателей у нас — это простой и прозрачный процесс. Мы обеспечиваем быструю и точную обработку каждого запроса. Чтобы получить надежные нагреватели, следуйте этим шагам.

Шаг 1: Определение параметров и требований

Перед отправкой запроса соберите полную информацию о требуемом нагревателе:

• Тип: плоский, кольцевой, специальной формы.
• Размеры: длина, ширина, толщина для плоских; внутренний диаметр и ширина для кольцевых (в мм).
• Мощность: в Вт или кВт. Если не знаете, наши инженеры помогут рассчитать.
• Напряжение: 220 В, 380 В или другое.
• Рабочая температура: максимальная температура на поверхности объекта, °C.
• Материал корпуса: нержавеющая сталь AISI 304 или AISI 316.
• Тип подключения: шпильки, термостойкие провода, клеммные колодки, вилки.
• Дополнительные элементы: отверстия, вырезы, расположение выводов. Приложите чертеж или эскиз.
• Количество: необходимое число нагревателей.

Шаг 2: Отправка запроса

Отправьте запрос удобным способом:

• Через форму на сайте: заполните онлайн-форму и прикрепите чертежи для быстрого расчета.
• По электронной почте: отправьте письмо на info@ten.bz с описанием и файлами.
• По телефону: позвоните нам, менеджеры примут заказ и проконсультируют.

Отвечаем на запросы в течение 1 рабочего дня.

Шаг 3: Согласование и расчет стоимости

Наши инженеры изучат запрос, уточнят детали и предложат оптимальные решения. Вы получите коммерческое предложение, в котором указаны:

• Технические характеристики нагревателей.
• Сроки изготовления.
• Стоимость за единицу и общая сумма заказа.
• Условия доставки по России и СНГ.

Соответствие ГОСТ 13268-88 и используемые материалы будут прописаны в предложении.

Шаг 4: Оплата и производство

После согласования деталей и подтверждения заказа вы оплачиваете счет. Принимаем безналичный расчет от юридических лиц. Сразу после оплаты заказ передается в производство. Наше оборудование позволяет изготавливать качественные нагреватели в короткие сроки.

Шаг 5: Доставка

Готовые нагреватели упаковываются и отправляются по вашему адресу. Мы работаем с проверенными транспортными компаниями и доставляем заказы по всей России и СНГ. Вы получите трек-номер для отслеживания статуса вашего заказа.

Мы гарантируем, что наши миканитовые нагреватели будут надежно служить вашему производству.

Цена нагревателя: от чего зависит и как ее рассчитать

Стоимость миканитовых нагревателей не фиксирована и зависит от нескольких факторов. Мы предлагаем индивидуальный расчет для каждого клиента, обеспечивая оптимальное соотношение цены и качества.

Факторы, влияющие на цену

1. Размеры и форма. Стандартные плоские нагреватели дешевле. Нагреватели сложной формы (кольцевые диаметром более 300 мм, П-образные, с вырезами) стоят дороже из-за сложности производства.
2. Мощность. Нагреватели с высокой удельной мощностью (8-10 Вт/см²) дороже из-за использования более качественных материалов (нихром) и точности изготовления.
3. Материал корпуса. Корпус из стали AISI 316 для агрессивных сред дороже стандартного из AISI 304.
4. Тип выводов. Специальные разъемы, длинные или бронированные термостойкие провода увеличивают стоимость.
5. Дополнительные элементы. Встроенные термопары, сложные вырезы и отверстия по чертежам увеличивают цену.
6. Объем заказа. При заказе больших партий предоставляются оптовые скидки.
7. Срочность. Срочные заказы могут стоить дороже.

Как получить точный расчет стоимости

Чтобы получить точный расчет стоимости:

1. Предоставьте подробное ТЗ. Чем точнее указаны параметры (размеры, мощность, чертежи), тем быстрее и точнее будет расчет.
2. Свяжитесь с нашими менеджерами. Они помогут оптимизировать заказ и предложат выгодные условия. Средняя стоимость плоского миканитового нагревателя начинается от 1500-2000 рублей за небольшой элемент, а сложных кольцевых — от 3500-5000 рублей и выше, в зависимости от габаритов и мощности.

Мы предлагаем конкурентные цены на продукцию, соответствующую стандартам качества. Наши предложения выгодны для клиентов по всей России.
