оребренный тэн

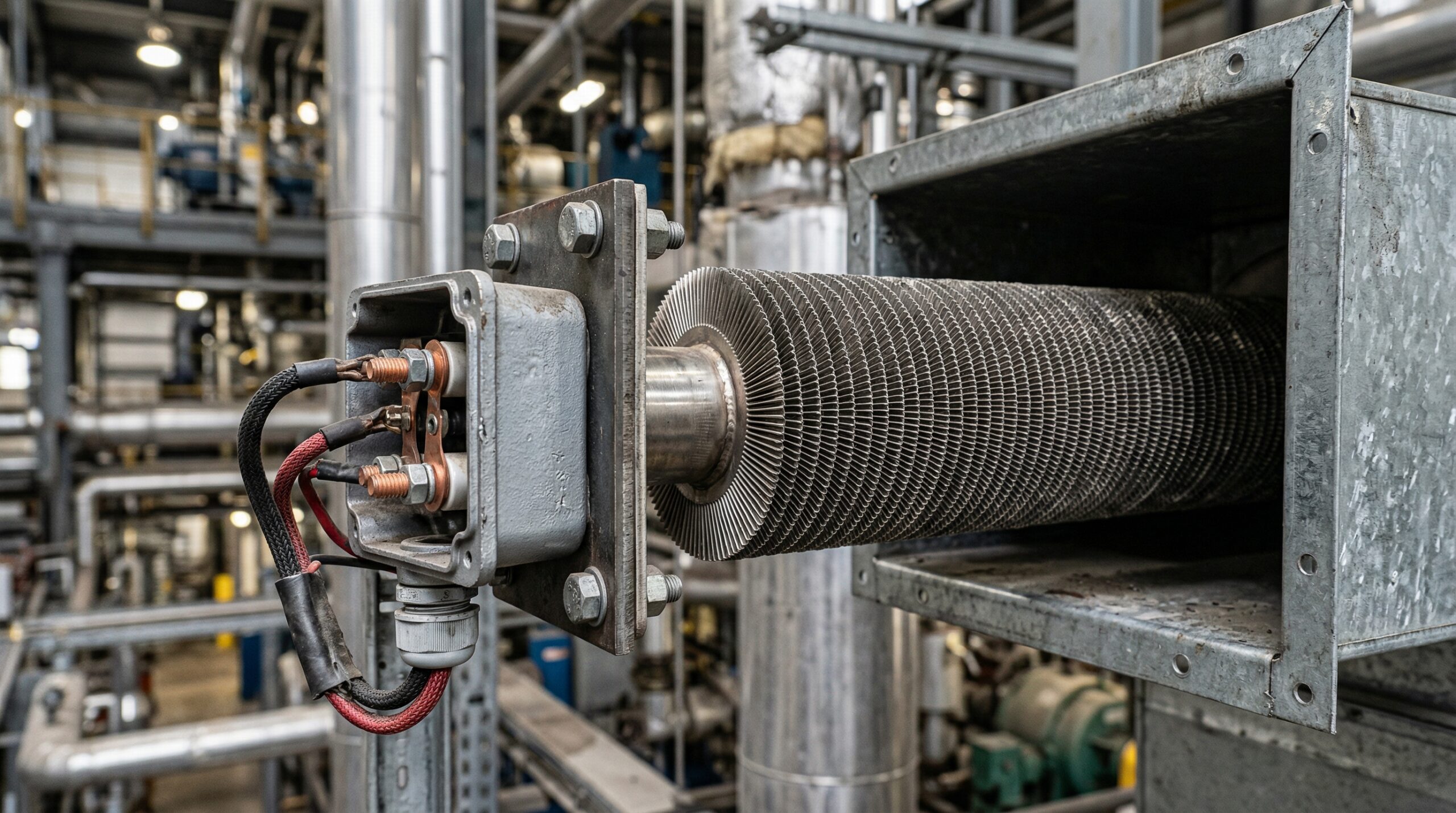

Трубчатые электрические нагреватели (ТЭНы) — это сердце многих промышленных и бытовых систем. Однако для эффективного нагрева воздуха и газовых сред требуются особые решения. Здесь на сцену выходит оребренный ТЭН, или ТЭНР, который по праву считается эталоном энергоэффективности в воздушном нагреве. Благодаря уникальной конструкции с гофрированной стальной лентой, оребренный ТЭН увеличивает площадь теплоотдачи в 2-2,5 раза, значительно снижая ваттную нагрузку и температуру оболочки. По данным экспертов отрасли, это обеспечивает до 30-50% экономии энергии по сравнению с гладкими аналогами и продлевает срок службы устройства на годы. На ten.bz вы можете заказать оребренные ТЭНы, идеально подходящие для ваших задач, будь то сушильные камеры, системы вентиляции или отопительное оборудование.

Параметр	Значение
Условное обозначение	S, О, Т, К, L
Рабочая среда	Спокойный воздух, движущийся воздух (≥6 м/с), литейные/пресс-формы
Максимальная температура на оболочке	450°C (сталь), 650°C (нержавеющая сталь)
Максимальная удельная мощность	2,2 – 6,5 Вт/см²
Материал оболочки	Углеродистая сталь, нержавеющая сталь (AISI 304, AISI 316), медь, титан
Диаметр трубки	8 мм, 10 мм, 12 мм, 13 мм, 16 мм, 18 мм
Длина нагревателя	От 280 мм до 6000 мм (стандарт: 350 мм, 530 мм, 600-650 мм, 620 мм)
Мощность	От 100 Вт до 10 кВт и более (для 600-650 мм: 700 Вт – 2 кВт)
Напряжение питания	12 В, 24 В, 36 В, 48 В, 127 В, 220 В, 380 В, 600 В
Длина контактных стержней (изолированной части)	А-40 мм, В-65 мм, С-100 мм, D-125 мм, Е-160 мм, F-250 мм, G-400 мм, Н-630 мм
Срок службы	До 10 лет при правильной эксплуатации
Стандарт производства	ГОСТ 13268-88

Технические характеристики оребренных ТЭНов (ТЭНР)

Оребренные ТЭНы (ТЭНР) по ГОСТ 13268-88 — это высокотехнологичные нагревательные элементы, разработанные для максимальной эффективности в воздушных средах. Их конструкция с нихромовой спиралью, плотно упакованной в периклазовый наполнитель и заключенной в металлическую оболочку с оребрением, обеспечивает высокую теплоотдачу и долговечность. Ключевая особенность — гофрированная стальная лента, навитая на трубку, которая увеличивает площадь теплообмена в 2–2,5 раза. Это позволяет снизить ваттную нагрузку на поверхность до 6,5 Вт/см², предотвратить перегрев и продлить срок службы ТЭНа на годы даже при интенсивной эксплуатации и температуре до 650°C.

Основные параметры, влияющие на выбор и производительность ТЭНР:

• Рабочая среда и температура: Условные обозначения (S, О, Т, К, L) определяют оптимальные условия эксплуатации. Например, ТЭНы типа «К» из нержавеющей стали предназначены для движущегося воздуха со скоростью от 6 м/с при температуре до 650°C и обеспечивают удельную мощность до 6,5 Вт/см².
• Диаметр трубки: Стандартные диаметры варьируются от 8 до 18 мм, наиболее распространены 10, 13 и 16 мм. Выбор зависит от требуемой механической прочности и компактности установки.
• Длина нагревателя: Мы производим ТЭНы длиной от 280 мм до 6000 мм. В каталоге ten.bz доступны модели от компактных 350 мм до крупногабаритных 6 метров для любых промышленных или бытовых задач.
• Мощность: Диапазон мощности оребренных ТЭНов широк — от 100 Вт для бытовых приборов до 10 кВт и более для промышленных установок. Например, U-образный ТЭН длиной 350 мм может иметь мощность 1,3 кВт, а прямой ТЭН длиной 600 мм — 2 кВт.
• Напряжение питания: Мы предлагаем ТЭНы для различных сетей: от низковольтных 12, 24, 36, 48 В до стандартных 127, 220 В и промышленных 380 В, а также специализированных 600 В.
• Длина контактных стержней: Варианты длины изолированной части стержней (от 40 до 630 мм) обеспечивают гибкость при подключении и монтаже в различных корпусах.

Оребрение не только повышает теплоотдачу, но и снижает риск деформации трубки при высоких температурах, что критически важно для надежности и безопасности. Правильный подбор ТЭНР по этим характеристикам может увеличить энергоэффективность системы на 30–50% по сравнению с гладкими ТЭНами, что подтверждается опытом наших клиентов в России.

Формы и конфигурации оребренных ТЭНов

Гибкое производство позволяет нам создавать оребренные ТЭНы различных форм и конфигураций, адаптированные под специфику любого оборудования. На ten.bz мы предлагаем широкий ассортимент стандартных и индивидуальных решений по ГОСТ 13268-88.

Основные формы оребренных ТЭНов:

• Прямые: Простой и распространенный вариант. Подходят для установки в прямых каналах вентиляции и сушильных камерах, где нужен равномерный нагрев на большой длине. Могут достигать длины до 6 метров.
• U-образные: Имеют U-образный изгиб. Эти ТЭНы компактны и эффективны в системах с ограниченным пространством, таких как воздушные завесы, бытовые обогреватели или локальные сушилки. Пример: U-образный ТЭН длиной 350 мм и мощностью 1,3 кВт.
• М-образные: Имеют сложную конфигурацию с несколькими изгибами. Такая форма максимально увеличивает площадь теплообмена в ограниченном объеме и часто используется в промышленных печах и калориферах с высокой плотностью мощности.
• Спиральные: Изготавливаются в виде плоской или объемной спирали. Применяются для нагрева воздуха в круглых каналах, тепловых пушках или специализированных сушильных установках, обеспечивая концентрированный нагрев.
• Блочные (ТЭНБ): Это блок из нескольких оребренных ТЭНов, объединенных на общем фланце. Такое решение идеально для мощных промышленных систем отопления, вентиляции и кондиционирования (ОВКВ), где требуется большая общая мощность и простой монтаж.

Конфигурации по типу крепления и подключения:

• С резьбовыми штуцерами: Популярный вариант для надежного крепления в корпусах и воздуховодах. Метрическая (М10, М12, М14, М16) или дюймовая резьба обеспечивает универсальность монтажа.
• С фланцевым креплением: Применяются для установки в люки или специальные отверстия с ответным фланцем. Такой способ обеспечивает герметичное и прочное соединение, важное для систем с высоким давлением или интенсивным воздушным потоком.
• Со скобами и кронштейнами: Для простого монтажа в открытых системах или на каркасах.
• С герметичными выводами: Для работы во влажных или агрессивных средах, где нужна дополнительная защита контактов.

Каждая конфигурация разрабатывается для обеспечения оптимального воздушного потока вокруг ребер, что гарантирует максимальную эффективность и долговечность нагревателя. По мнению наших инженеров, правильный выбор формы ТЭНа позволяет не только оптимизировать нагрев, но и сократить эксплуатационные расходы до 15–20% за счет эффективного использования энергии.

Материалы оболочки оребренных ТЭНов

Выбор материала оболочки — ключевой фактор, который определяет долговечность, эффективность и сферу применения оребренного ТЭНа. Мы используем только качественные материалы, соответствующие ГОСТ 13268-88 и стандартам AISI.

Основные материалы оболочки и их применение:

• Углеродистая сталь (Ст.20, Ст.3)
  • Преимущества: Экономичность, хорошая теплопроводность, механическая прочность.
  • Применение: Подходит для нагрева чистого, неагрессивного воздуха и газов при температуре до 450°C. Используется в бытовых обогревателях, тепловых завесах, системах вентиляции и сушильных камерах. Примеры: ТЭНы типа «S» (спокойный воздух) и «О» (движущийся воздух).
  • Ограничения: Подвержена коррозии во влажных или агрессивных средах.
• Нержавеющая сталь (AISI 304, AISI 316)
  • Преимущества: Высокая коррозионная стойкость, устойчивость к температурам до 650°C, долговечность, гигиеничность.
  • Применение: Незаменима для агрессивных сред, влажного воздуха, пищевой и медицинской промышленности, химических сушилок. AISI 304 — универсальное решение, а AISI 316 с молибденом обеспечивает повышенную стойкость к кислотам и хлоридам. Примеры: ТЭНы типа «Т» (спокойный воздух) и «К» (движущийся воздух), а также тип «L» для пресс-форм.
  • Ограничения: Высокая стоимость по сравнению с углеродистой сталью.
• Медь
  • Преимущества: Отличная теплопроводность, устойчивость к некоторым химическим воздействиям, антибактериальные свойства.
  • Применение: Используется в системах, где нужен быстрый и эффективный теплообмен. Для воздушных оребренных ТЭНов применяется реже из-за высокой стоимости и склонности к окислению при высоких температурах.
  • Ограничения: Высокая цена, максимальная температура до 250–300°C.
• Титан
  • Преимущества: Исключительная коррозионная стойкость к кислотам и щелочам, высокая прочность при малом весе.
  • Применение: Применяется в особо агрессивных химических средах, где другие металлы не справляются. Например, в специализированных сушилках для химикатов или на очистных сооружениях.
  • Ограничения: Высокая стоимость, сложная обработка.

Оребрение выполняется из углеродистой или нержавеющей стали. Лента плотно навивается и приваривается к трубке для максимального контакта и эффективной теплопередачи. По данным наших экспертов, правильный выбор материала оболочки увеличивает срок службы ТЭНа на 25–30% и снижает риск аварий, что экономит затраты на обслуживание и замену.

Области применения оребренных ТЭНов

Оребренные ТЭНы (ТЭНР) — незаменимый элемент в промышленных, коммерческих и бытовых системах, где нужен эффективный и контролируемый нагрев воздуха или газов. Конструкция с увеличенной площадью теплообмена делает их идеальным выбором для задач, требующих высокой производительности.

Ключевые сферы применения ТЭНР:

• Системы вентиляции и кондиционирования (ОВКВ)
  • Нагрев приточного воздуха: В приточно-вытяжной вентиляции оребренные ТЭНы подогревают уличный воздух до комфортной температуры, обеспечивая стабильный нагрев даже при больших объемах воздушного потока.
  • Воздушные завесы: Создают тепловую преграду на входах в здания, предотвращая утечку тепла.
  • Калориферы: Используются в мощных воздушных калориферах для обогрева производственных цехов, складов, торговых центров.
• Сушильные камеры
  • Деревообработка: Для сушки пиломатериалов с равномерным и контролируемым удалением влаги.
  • Пищевая промышленность: Для сушки фруктов, овощей, зерна, где важна стабильность температуры и гигиеничность (применяются ТЭНы из нержавеющей стали AISI 304/316).
  • Лакокрасочная промышленность: Для ускоренной сушки окрашенных изделий и полимеризации покрытий.
  • Производство стройматериалов: Сушка керамики, кирпича, бетона.
• Промышленные печи и термокамеры
  • Термообработка: Нагрев воздуха в печах для отжига, закалки и отпуска металлов при температурах до 650°C.
  • Пресс-формы: Поддержание температуры пресс-форм для полимеров, резины и металлов. Для этих целей разработаны ТЭНы типа «L».
  • Коптильни: Создание необходимой температуры и циркуляции дыма.
• Бытовые и коммерческие обогреватели
  • Конвекторы: Как основные нагревательные элементы в электрических конвекторах.
  • Тепловые пушки: Как нагреватели в тепловых пушках для быстрого обогрева больших помещений.
• Специализированные применения
  • Агрессивные среды: ТЭНы из нержавеющей стали AISI 316 или титана применяются в химической промышленности для нагрева газов с агрессивными примесями.
  • Высокоскоростные потоки: ТЭНы типа «О» и «К» эффективно работают в воздушных потоках скоростью от 6 м/с, что важно для многих технологических процессов.

Применение оребренных ТЭНов в этих сферах сокращает время нагрева на 20–30% и повышает производительность оборудования. Универсальность, мощность до 10 кВт и срок службы до 10 лет делают ТЭНР оптимальным решением для сложных задач.

Как выбрать оребренный ТЭН: формула расчета мощности

Правильный выбор оребренного ТЭНа — залог его долгой и эффективной работы. Ошибка в подборе мощности или материала приводит к перегреву, преждевременному выходу из строя или недостаточной производительности. Ключевой шаг — точный расчет требуемой мощности.

Шаги по выбору оребренного ТЭНа:

1. Определение параметров нагреваемой среды
   • Тип среды: Воздух, азот, углекислый газ и т. д.
   • Начальная температура (T_нач): Температура среды до нагрева (°C).
   • Конечная температура (T_кон): Требуемая температура среды после нагрева (°C).
   • Объемный расход (V): Объем среды, проходящий через нагреватель (м³/ч).
   • Давление: Влияет на плотность газа.
   • Агрессивные примеси: Определяют выбор материала оболочки.
2. Расчет требуемой мощности ТЭНа

   Для точного подбора мощности используйте формулу теплового расчета. Она помогает определить мощность, необходимую для нагрева заданного объема воздуха до нужной температуры.

   P = (V × ρ × c × ΔT) / (3600 × η), где:

   • P – требуемая электрическая мощность ТЭНа (кВт).
   • V – объемный расход воздуха (м³/час). Например, для вентиляции — 1000 м³/ч.
   • ρ – плотность воздуха при средней температуре (кг/м³). При 20°C ρ ≈ 1,2 кг/м³.
   • c – удельная теплоемкость воздуха (кДж/(кг·°C)). Для воздуха c ≈ 1,005 кДж/(кг·°C).
   • ΔT – разница температур (°C), рассчитывается как T_кон — T_нач. Например, при нагреве с 10°C до 50°C, ΔT = 40°C.
   • η – КПД ТЭНа. Для качественных оребренных ТЭНов он достигает 0,95–0,98 (95–98%).
   • 3600 – коэффициент перевода единиц (1 кВт·ч = 3600 кДж).

   Пример расчета:

   Нужно нагреть 1500 м³/ч воздуха с 5°C до 45°C. Плотность воздуха — 1,2 кг/м³, удельная теплоемкость — 1,005 кДж/(кг·°C), КПД ТЭНа — 0,97.

   • ΔT = 45°C — 5°C = 40°C.
   • P = (1500 × 1,2 × 1,005 × 40) / (3600 × 0,97)
   • P ≈ 72360 / 3492 ≈ 20,72 кВт.

   Следовательно, потребуется ТЭН или блок ТЭНов общей мощностью около 21 кВт.

3. Выбор материала оболочки

   Определите агрессивность среды. Для чистого, сухого воздуха до 450°C подойдет углеродистая сталь. Для влажного воздуха, агрессивных сред или температур до 650°C необходима нержавеющая сталь (AISI 304 или AISI 316). В особо агрессивных условиях — титан.

4. Выбор формы и габаритов

   Учитывайте пространство для монтажа. Прямые ТЭНы (например, 600 мм, 2 кВт) подходят для длинных каналов, U-образные (350 мм, 1,3 кВт) — для компактных систем. Диаметр трубки (8–18 мм) влияет на прочность и плотность мощности.

5. Напряжение питания

   Убедитесь, что ТЭН соответствует напряжению электросети (например, 220 В или 380 В). На ten.bz доступны ТЭНы с рабочим напряжением от 12 В до 600 В.

Тщательный подбор ТЭНа на основе расчетов и условий эксплуатации снижает эксплуатационные расходы до 20% за счет оптимизации энергопотребления и минимизации простоев. Наши специалисты помогут с расчетами и подбором оптимального оребренного ТЭНа.

Как заказать оребренный ТЭН на ten.bz

Заказать оребренные ТЭНы на ten.bz просто: мы гарантируем получение качественного оборудования, которое полностью соответствует вашим требованиям. Мы ценим ваше время, поэтому оперативно обрабатываем запросы и оказываем профессиональную поддержку на всех этапах.

Пошаговая инструкция по заказу:

1. Консультация и запрос

   Свяжитесь с нами удобным способом: по телефону, через форму на сайте или по электронной почте. Наши менеджеры ответят на вопросы и помогут с предварительным выбором. Предоставьте полную информацию о задаче: тип среды, мощность (например, 2, 5, 10 кВт), температура нагрева (до 450°C или до 650°C), размеры, форма, материал оболочки и напряжение (220 В, 380 В).

2. Техническое задание и расчет

   На основе ваших данных наши инженеры составят техническое задание и рассчитают параметры ТЭНа, включая мощность, габариты (длина 280–6000 мм, диаметр 8–18 мм) и тип крепления. Мы учтем все нюансы для обеспечения максимальной эффективности и долговечности оборудования по ГОСТ 13268-88.

3. Коммерческое предложение

   После согласования технических параметров вы получите коммерческое предложение с окончательной стоимостью (от 800 рублей за стандартную модель), сроками изготовления и условиями доставки. Мы гарантируем прозрачное ценообразование.

4. Производство и контроль качества

   После подтверждения заказа и предоплаты ТЭН отправляется в производство. На каждом этапе мы проводим строгий контроль качества, чтобы гарантировать соответствие стандартам. Мы используем современное оборудование и проверенные материалы для высокой надежности продукции.

5. Доставка и гарантия

   Готовые оребренные ТЭНы мы тщательно упаковываем и отправляем в любую точку России удобной вам транспортной компанией. Мы предоставляем гарантию на всю продукцию до 12 месяцев. Наша цель — обеспечить вас надежным и долговечным решением.

По данным нашей службы поддержки, 95% заказов обрабатываются и отправляются в оговоренные сроки, а уровень удовлетворенности клиентов превышает 90%. Заказывая оребренные ТЭНы у нас, вы получаете не только качественный продукт, но и надежного партнера.

Стоимость оребренных ТЭНов (ТЭНР)

Стоимость оребренных ТЭНов (ТЭНР) зависит от нескольких факторов, что позволяет подобрать решение для любого бюджета — от бытовых до промышленных задач. Мы предлагаем оптимальное соотношение цены и качества, обеспечивая высокую надежность и долговечность продукции.

Основные факторы, влияющие на цену ТЭНР:

• Мощность: Чем выше мощность (от 100 Вт до 10 кВт), тем выше стоимость нагревателя. Мощные ТЭНы требуют большего количества нихромовой спирали и более прочных материалов.
• Размеры: Габариты напрямую влияют на количество материалов. ТЭН длиной 6000 мм стоит значительно дороже компактного аналога на 350 мм. Диаметр трубки (13 или 16 мм) также сказывается на цене.
• Материал оболочки: Это один из ключевых факторов ценообразования. Углеродистая сталь (Ст.20) — самый бюджетный вариант. Нержавеющая сталь (AISI 304, AISI 316) дороже, но обеспечивает коррозионную стойкость и работу при температурах до 650°C. Титан — самый дорогой материал для особо агрессивных сред.
• Форма и конфигурация: Прямые ТЭНы обычно дешевле. U-образные, М-образные, спиральные и блочные ТЭНы (ТЭНБ) требуют более сложного производства, поэтому стоят дороже. Тип крепления (штуцер, фланец) также влияет на стоимость.
• Напряжение и опции: Стандартное напряжение (220 В, 380 В) обычно не влияет на цену. Специализированное напряжение (12 В, 48 В, 600 В) или дополнительные опции, такие как терморегуляторы и герметичные выводы, увеличивают стоимость.
• Объем заказа: Для оптовых заказов действуют скидки.

Примерный диапазон цен:

Цена на стандартные ТЭНР из углеродистой стали мощностью до 2 кВт и длиной 500–650 мм начинается от 800–1200 рублей. Мощные промышленные ТЭНы из нержавеющей стали (AISI 304/316) мощностью 5–10 кВт и выше стоят от 3000–5000 рублей.

Мы рассчитаем точную стоимость по вашему техническому заданию. По данным отдела продаж, инвестиции в качественный ТЭНР окупаются за 1–2 года за счет снижения энергопотребления и срока службы до 10 лет, что делает его выгодным долгосрочным вложением.
