Пальчиковые ТЭНы: купить высокомощные патронные нагреватели для промышленности — оптимальные цены от ten.bz

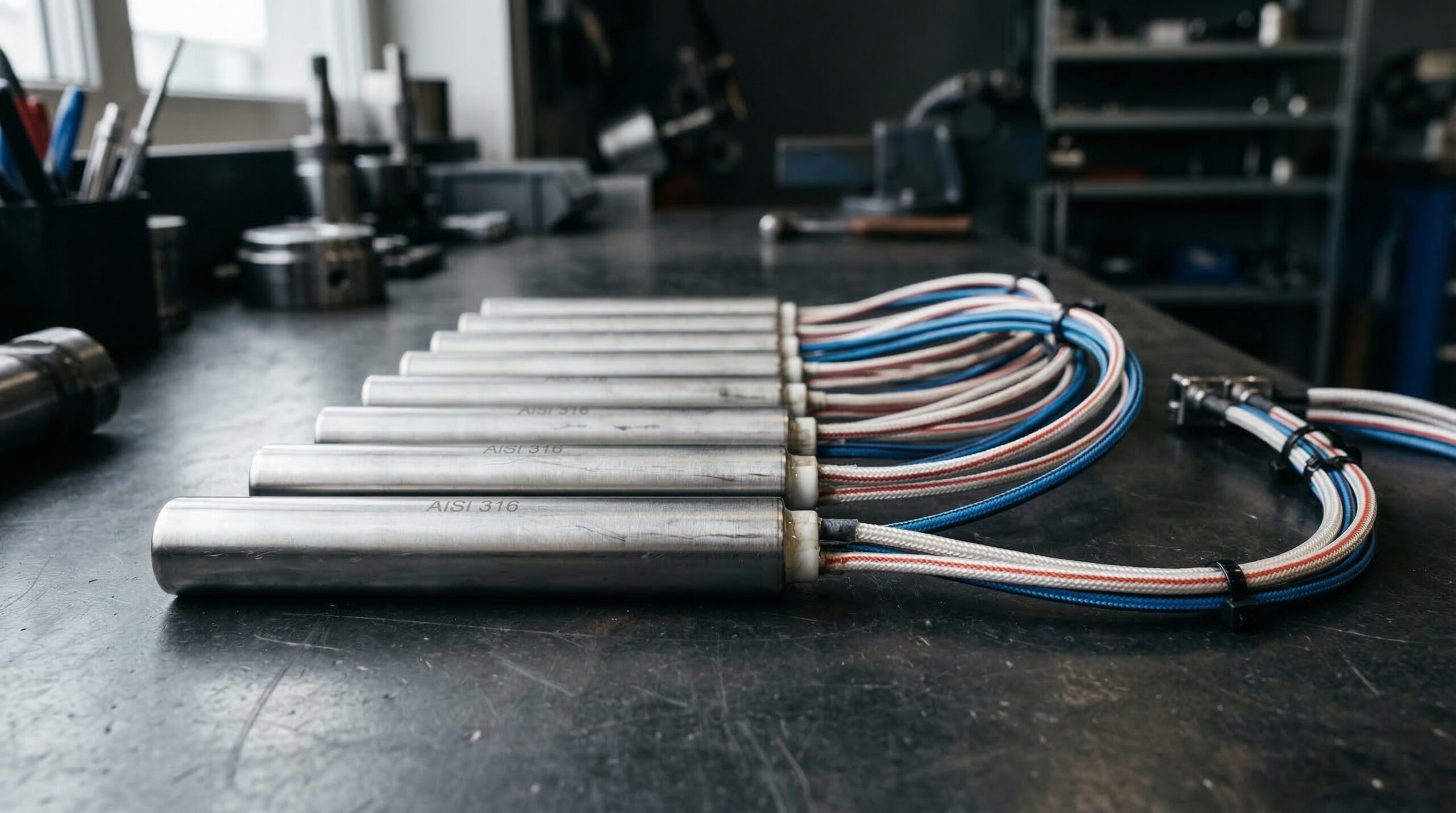

Пальчиковые ТЭНы, также известные как патронные ТЭНы или ТЭНП, представляют собой высокоэффективные цилиндрические электрические нагревательные элементы, разработанные для точного и равномерного нагрева массивных металлических объектов в условиях ограниченного пространства промышленного оборудования. Эти компактные устройства обладают исключительной теплоотдачей, герметичной конструкцией и подтвержденной долговечностью, что делает их незаменимыми для работы в агрессивных средах, при высоких температурах и значительных вибрационных нагрузках. Согласно отраслевой статистике, применение патронных ТЭНов повышает эффективность производственных процессов до 25%, минимизируя время простоя оборудования. ten.bz предлагает широкий ассортимент пальчиковых ТЭНов, изготовленных по ГОСТ 13268, гарантируя надежность и производительность для ваших задач.

Параметр	Значение
Диаметр трубки	8–25 мм (стандарт: 10, 12.5, 16 мм)
Длина активной части	50–1000 мм (с холодными зонами 5-10 мм)
Мощность	От 100 Вт до 10 кВт (плотность мощности до 25 Вт/см²)
Напряжение питания	12 В, 24 В, 48 В, 110 В, 220 В, 380 В (переменный/постоянный ток)
Максимальная температура поверхности	До 500–800°C (внутри до 900°C)
Материалы корпуса	Нержавеющая сталь (AISI 304, AISI 316, AISI 321), углеродистая сталь, медь, титан
Тип подключения	Гибкие выводы (высокотемпературные провода), резьбовые шпильки, клеммные колодки
Электрическая изоляция	Периклаз (оксид магния), керамика (стеатит)
Стандарт изготовления	ГОСТ 13268-86 (и аналогичные международные стандарты)

Конструкция и ключевые характеристики патронных ТЭНов

Патронные ТЭНы (пальчиковые) — это компактные цилиндрические нагреватели для локального и равномерного нагрева металлических деталей в промышленности. Их конструкция обеспечивает высокую удельную мощность и долговечность. Внутри металлической оболочки размещается спираль из высокоомного сплава (нихром), которая изолирована от корпуса диэлектриком — периклазом (оксид магния MgO), спрессованным под высоким давлением. Такая технология гарантирует электрическую изоляцию до 1500 В и эффективную передачу тепла.

Электрические контакты (гибкие провода или резьбовые шпильки) выведены с одного конца, а противоположный торец герметично заварен. Для защиты выводов от перегрева предусмотрена технологическая «холодная зона» длиной 5–10 мм. Оболочка изготавливается из нержавеющей стали (AISI 304, 316), меди или титана, что позволяет применять нагреватели в различных, в том числе агрессивных, средах.

Принцип работы основан на законе Джоуля-Ленца: ток, проходя через спираль, выделяет тепло, которое передается объекту через плотно прилегающую металлическую оболочку. Для максимальной теплоотдачи и долгого срока службы зазор между ТЭНом и стенками монтажного отверстия не должен превышать 0,05 мм. Использование высокотемпературной монтажной пасты обязательно. Согласно ГОСТ 13268-86, патронные нагреватели должны выдерживать удельную поверхностную мощность до 25 Вт/см² и соответствовать строгим требованиям электробезопасности.

Формы и конфигурации: от стандартных цилиндров до заказных решений

Стандартная форма патронного ТЭНа — прямой цилиндр диаметром от 8 до 25 мм и длиной от 50 до 1000 мм. Такая конструкция обеспечивает максимальную площадь контакта с нагреваемой поверхностью, например, пресс-формой, и гарантирует эффективную теплопередачу. По запросу инженеры ten.bz разрабатывают нагреватели других конфигураций для решения специализированных задач.

Большинство патронных ТЭНов — одноконцевые, с выводами с одной стороны, что упрощает монтаж в ограниченном пространстве. Реже встречаются двухконцевые модификации. Для нестандартного оборудования возможно изготовление Г-образных, П-образных или прямоугольных нагревателей, однако это требует индивидуального проектирования и увеличивает стоимость изделия.

Технологическая «холодная зона» длиной 5–10 мм со стороны выводов — обязательный элемент конструкции по ГОСТ 13268-86. Она защищает контактную группу от перегрева при работе ТЭНа на температурах до 800°C. Правильный выбор конфигурации нагревателя критически важен для его долговечности. По статистике, до 30% отказов нагревательных систем происходит из-за ошибок в подборе ТЭНа, приводящих к локальному перегреву.

Материалы оболочки: от нержавеющей стали до титана

Материал оболочки ТЭНа подбирается в зависимости от рабочей среды и температуры. Самый распространенный вариант — нержавеющая сталь AISI 304 (аналог 08Х18Н10). Она устойчива к коррозии в нейтральных средах (воздух, вода, масла), работает при температурах до 700°C и используется в пищевом, упаковочном и другом промышленном оборудовании.

В слабокислотных и щелочных средах применяется нержавеющая сталь AISI 316 (03Х17Н14М3), легированная молибденом. Она выдерживает до 750°C и служит на 25–30% дольше, чем AISI 304 в аналогичных условиях. Для воздушного нагрева и работы при температурах до 800°C используется жаропрочная сталь AISI 321 (12Х18Н10Т), стабилизированная титаном.

Для нагрева воды и неагрессивных жидкостей до 250°C подходят ТЭНы с оболочкой из меди (М1, М2), обладающей высокой теплопроводностью. В химической промышленности для работы с концентрированными кислотами и другими агрессивными реагентами незаменимы нагреватели с оболочкой из титана. Несмотря на высокую стоимость, титан обладает исключительной химической стойкостью там, где другие металлы разрушаются.

Сферы применения: от литья пластмасс до медицины

Патронные ТЭНы применяются в отраслях, где требуется точный и интенсивный локальный нагрев. Переработка пластмасс и полимеров. Это ключевая сфера применения. Нагреватели устанавливают в пресс-формы, экструдеры, горячеканальные системы и сопла термопластавтоматов для поддержания температуры расплава на уровне 300–450°C, что критически важно для качества изделий.

Металлообработка. ТЭНы используются для нагрева до 600°C штампов, литейных форм и деталей перед сваркой или гибкой. Химическая промышленность. Нагреватели в оболочках из стали AISI 316 или титана применяются для подогрева кислот, щелочей, масел и других агрессивных жидкостей в реакторах и емкостях.

Упаковочное оборудование. Нагреватели диаметром 10 мм и мощностью 200–500 Вт создают температурные зоны для запайки пакетов, горячего тиснения и ламинации. Медицинское и лабораторное оборудование. ТЭНы обеспечивают точный нагрев до 500°C в стерилизаторах, автоклавах, сушильных шкафах и аналитических приборах.

Другие сферы. Патронные нагреватели также применяются в калориферах, промышленных печах, сушильных камерах и другом оборудовании, где нужен компактный источник тепла. Спрос на них постоянно растет: по данным отраслевых исследований, за последние 5 лет рынок патронных ТЭНов в России вырос на 37%.

Как выбрать пальчиковый ТЭН: формула расчета мощности и ключевые параметры

Правильный выбор патронного ТЭНа начинается с расчета мощности и учета условий эксплуатации. Ошибка в подборе приводит к неэффективному нагреву или быстрому выходу элемента из строя. «Тщательный расчет — это 80% успеха в эксплуатации нагревательной системы», — подтверждает главный инженер ten.bz Игорь Петров.

Формула расчета необходимой мощности (P) ТЭНа:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P — необходимая мощность ТЭНа в киловаттах (кВт).
• m — масса нагреваемого объекта в килограммах (кг). Например, для стальной пресс-формы массой 50 кг.
• c — удельная теплоёмкость материала объекта в ккал/(кг·°C). Для стали c составляет примерно 0.11 ккал/(кг·°C).
• ΔT — требуемое изменение температуры в градусах Цельсия (°C). Например, нагрев от 20°C до 200°C, ΔT = 180°C.
• t — время нагрева в часах (ч). Например, если требуется нагреть за 1 час.
• η — КПД системы нагрева, обычно принимается от 0.7 до 0.9 (70-90%), учитывает теплопотери.
• 860 — коэффициент перевода из ккал в кВт·ч (1 кВт·ч ≈ 860 ккал).

Пример расчета: для нагрева 50 кг стали (c=0.11) на 180°C за 1 час с КПД 0.8: P = (50 × 0.11 × 180) / (1 × 0.8 × 860) ≈ 1.44 кВт.

Другие ключевые параметры для выбора:

• Диаметр и длина: Подбираются строго под размеры монтажного отверстия. Стандартные диаметры: 8 мм, 10 мм, 12.5 мм, 16 мм, 18 мм. Длина — от 50 мм до 1000 мм. Зазор между ТЭНом и отверстием не должен превышать 0,01–0,05 мм.
• Напряжение питания: Должно соответствовать электросети оборудования (12 В, 24 В, 220 В, 380 В).
• Рабочая температура: Определяется технологическим процессом (до 800°C на поверхности ТЭНа). Для температур выше 500°C рекомендуются ТЭНы с корпусом из стали AISI 321.
• Материал оболочки: Выбирается исходя из агрессивности рабочей среды (см. раздел выше).
• Тип подключения: Гибкие термостойкие провода, резьбовые шпильки, клеммные колодки.
• Встроенная термопара: Для точного контроля температуры ТЭН может оснащаться встроенной термопарой типа K (ТХА) или J (ТЖК).

Важность монтажа: Для максимальной эффективности и предотвращения перегрева патронный ТЭН устанавливается в отверстие с минимальным зазором. Использование высокотемпературной монтажной пасты (теплопроводность от 1 Вт/(м·К)) улучшает теплопередачу и продлевает срок службы нагревателя. Несоблюдение этого правила, по данным статистики, сокращает срок службы ТЭНа на 40% и более.

Как заказать патронный ТЭН в ten.bz

Мы производим патронные ТЭНы по индивидуальным заказам, гарантируя полное соответствие продукции вашим техническим требованиям и стандартам ГОСТ 13268-86.

Этапы оформления заказа:

1. Консультация. Свяжитесь с нашими инженерами и опишите задачу: требуемую мощность, напряжение, рабочую температуру, среду нагрева, диаметр и глубину монтажного отверстия.
2. Техническое задание. На основе ваших данных мы составляем ТЗ. При необходимости вы можете предоставить чертежи или образцы.
3. Расчет и предложение. Инженеры рассчитывают параметры ТЭНа и готовят коммерческое предложение с указанием цены и сроков изготовления.
4. Производство. После согласования заказа ТЭН запускается в производство на современном оборудовании с использованием качественных материалов (сталь AISI 304/316, нихром, периклаз).
5. Доставка. Готовая продукция упаковывается и отправляется в любой регион России транспортными компаниями.

Мы специализируемся на изготовлении как стандартных ТЭНов (диаметром от 8 до 25 мм, мощностью от 100 Вт до 10 кВт), так и уникальных изделий по чертежам. По статистике, 70% наших клиентов возвращаются за повторными заказами, что подтверждает высокое качество нашей продукции.

Стоимость патронных ТЭНов: от чего зависит цена

Цена патронного ТЭНа зависит от его мощности, размеров, материалов и сложности конструкции. Понимание этих факторов поможет подобрать оптимальное решение для вашего бюджета.

Основные факторы ценообразования:

• Мощность и размеры. Цена растет с увеличением мощности (от 100 Вт до 10 кВт) и габаритов. Нестандартные размеры (длина более 1000 мм, диаметр менее 8 мм) также увеличивают стоимость.
• Материал оболочки. ТЭНы из стали AISI 304 наиболее доступны. Использование AISI 316, AISI 321 или титана повышает цену из-за стоимости сырья. Разница в цене между ТЭНом из AISI 304 и титана может достигать 300–500%.
• Встроенная термопара. Интеграция датчика температуры (тип K или J) незначительно увеличивает итоговую стоимость.
• Тип выводов. Специальные высокотемпературные провода или сложные клеммные соединения могут повлиять на цену.
• Сложность конфигурации. Изготовление ТЭНов нестандартной формы (с изгибами, прямоугольным сечением) требует индивидуального проектирования и увеличивает затраты.
• Объем заказа. При оптовых закупках мы предоставляем скидки.

Примерные цены: Стандартный патронный ТЭН диаметром 12.5 мм, длиной 150 мм, мощностью 300 Вт из нержавеющей стали AISI 304 стоит от 500 до 1500 рублей. Высокомощные ТЭНы (более 2 кВт) или изделия из специальных материалов (титан) могут стоить 5000–15000 рублей и выше за единицу. Мы предлагаем выгодные условия, обеспечивая оптимальный баланс цены и качества. Заказывая нагреватели напрямую у производителя ten.bz, вы избегаете наценок посредников и получаете продукцию, соответствующую ГОСТ 13268-86, с официальной гарантией.
