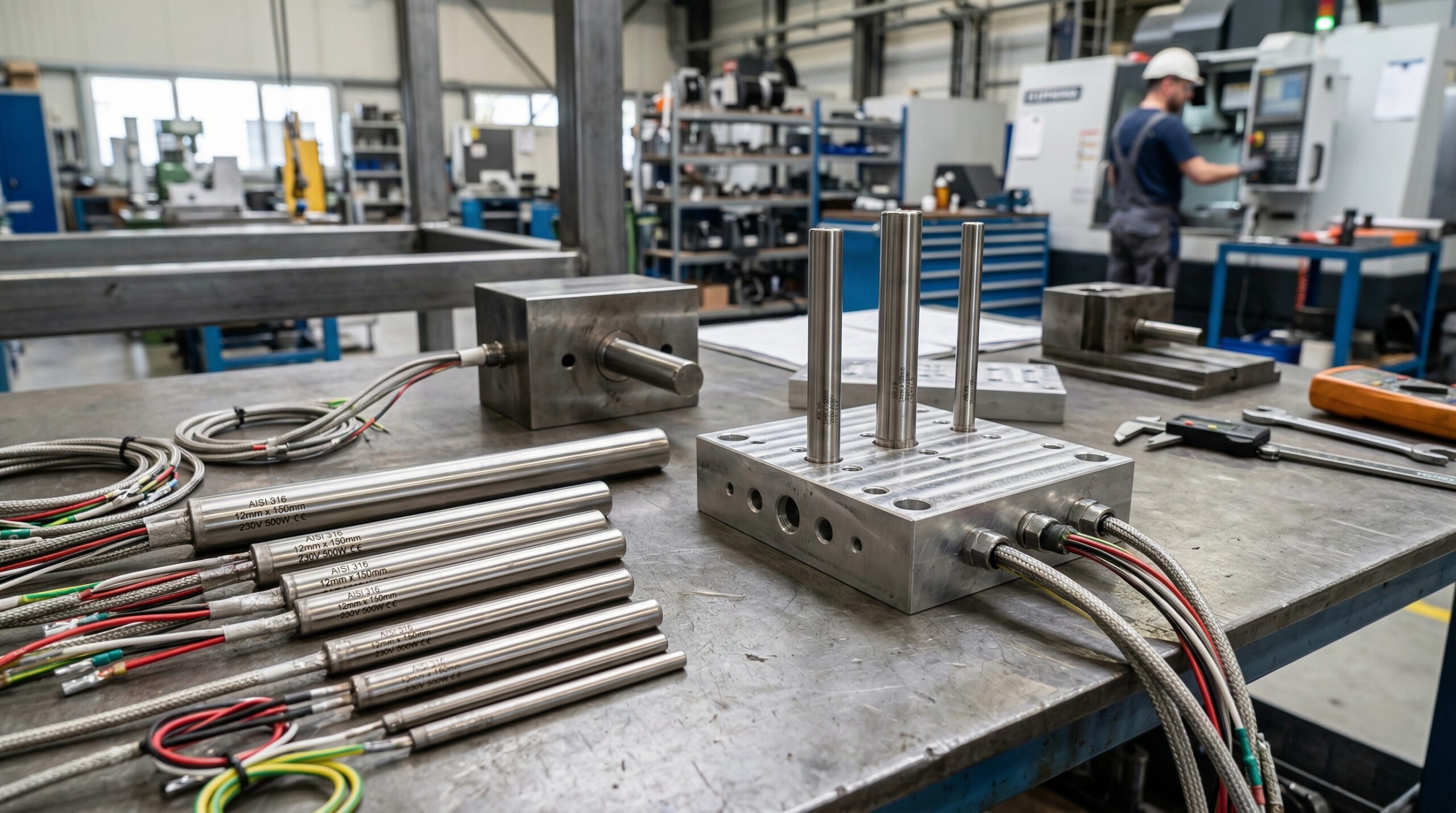

патронные нагреватели

Патронные нагреватели, или ТЭНП, являются ключевым элементом для точного и эффективного нагрева в промышленном производстве. Это цилиндрические устройства, предназначенные для установки в просверленные отверстия, обеспечивая равномерное и контролируемое тепло непосредственно внутри оборудования или материала. Их компактность, высокая плотность мощности до 60 Вт/см² и способность работать при температурах до +760°C делают их незаменимыми для локализованного нагрева. Благодаря своей надежности и эффективности, ТЭНП помогают российским предприятиям оптимизировать производственные процессы, снижая энергозатраты и повышая качество выпускаемой продукции. Мы предлагаем широкий ассортимент патронных нагревателей, изготовленных по ГОСТ 13268 из высококачественных материалов, таких как нержавеющая сталь AISI 304 и AISI 316, с возможностью индивидуальной конфигурации под любые задачи.

Параметр	Значение
Тип	Патронный нагреватель (ТЭНП)
Форма	Цилиндрическая
Диаметр	От 2 мм до 30 мм и более
Длина	От 20 мм до 1500 мм и более (по запросу)
Материал оболочки	Нержавеющая сталь (AISI 304, AISI 316, AISI 321), латунь, углеродистая сталь
Нагревательный элемент	Нихромовая спираль
Изоляция	Порошок оксида магния (MgO) высокой чистоты
Рабочая температура	До +760°C (стандартные), до +750°C (высокомощные)
Плотность мощности	От 5 Вт/см² до 60 Вт/см² (до 387 Вт/дюйм²)
Напряжение питания	12 В, 24 В, 48 В, 110 В, 220 В, 230 В, 380 В, 400 В (переменное/постоянное)
Мощность	От 50 Вт до 5000 Вт (зависит от размеров и плотности)
Срок службы	До 10 000 часов непрерывной работы при соблюдении условий эксплуатации
Соответствие	ГОСТ 13268-86

Из чего состоит и как работает патронный нагреватель?

Патронный нагреватель (ТЭНП) — это цилиндрическое устройство для высокоточного контактного нагрева. Его конструкция рассчитана на работу в суровых промышленных условиях и включает несколько ключевых компонентов, которые преобразуют электрическую энергию в тепловую.

Внешняя оболочка: защита и теплопередача

Внешняя оболочка защищает внутренние компоненты и передает тепло. В зависимости от условий эксплуатации ее изготавливают из следующих материалов:

• Нержавеющая сталь (AISI 304, 316, 321): Применяется для работы в агрессивных средах при температуре до +850°C. Марка AISI 304 (аналог 08Х18Н10) — универсальный выбор для большинства задач. Для сред с повышенной кислотностью используется AISI 316 (03Х17Н14М3), а для высокотемпературных режимов — стабилизированная титаном AISI 321 (12Х18Н10Т).
• Латунь: Используется для нагревателей, работающих при температуре до +300°C, где важна высокая теплопроводность и устойчивость к некоторым химическим реагентам.
• Углеродистая сталь: Бюджетное решение для эксплуатации в сухих средах, где не требуется высокая коррозионная стойкость.

Один торец оболочки герметично заварен для защиты от влаги и загрязнений, а из другого выходят токоведущие провода для подключения к электросети.

Внутреннее устройство: сердце ТЭНП

Внутри оболочки расположен керамический сердечник, на который намотана резистивная спираль из нихромовой проволоки (сплав NiCr). Нихром обладает высоким электрическим сопротивлением и жаростойкостью, что обеспечивает стабильную работу при высоких температурах.

Пространство между спиралью и оболочкой заполнено диэлектрическим изолятором — порошком оксида магния (MgO) высокой чистоты. Этот материал выполняет две функции:

1. Обеспечивает надежную электрическую изоляцию, предотвращая короткие замыкания.
2. Эффективно проводит тепло от спирали к внешней оболочке и далее к нагреваемому объекту.

В зависимости от требуемой удельной мощности применяют две технологии намотки спирали:

• Стандартная мощность: Резистивная проволока вставляется в пазы керамических изоляторов, что гарантирует равномерное распределение температуры по длине ТЭНП.
• Высокая мощность: Спираль плотно наматывается на сердечник для максимального контакта с изолятором, что позволяет достичь удельной мощности до 60 Вт/см².

Принцип работы: преобразование энергии в тепло

Принцип работы ТЭНП основан на законе Джоуля-Ленца. При подаче тока нихромовая спираль нагревается, передавая тепловую энергию через оксид магния на металлическую оболочку, которая, в свою очередь, нагревает контактирующий с ней объект.

«Ключевым фактором эффективности патронных нагревателей является плотная посадка в отверстие, — отмечает ведущий инженер ООО «ТЭНПРОМ» Иван Петров. — Это минимизирует потери тепла и обеспечивает его максимально быстрый и равномерный перенос от нагревателя к объекту». Такая конструкция обеспечивает быстрый и локализованный нагрев, необходимый для большинства технологических процессов, где оборудование (например, пресс-формы) нагревается изнутри.

Какие бывают формы и конфигурации патронных нагревателей?

ТЭНП производятся в широком диапазоне форм и конфигураций, что позволяет адаптировать их для решения конкретных промышленных задач. Эта гибкость является одним из ключевых преимуществ патронных нагревателей.

Стандартные и миниатюрные размеры

Стандартная форма ТЭНП — цилиндрическая. Диаметр варьируется от миниатюрных 2 мм для высокоточных приборов до стандартных 6, 8, 10, 12, 16, 20 мм и более крупных, до 30 мм. Длина может составлять от 20 мм до 1500 мм и подбирается по требованиям заказчика.

По данным аналитического отчета за 2023 год, спрос на миниатюрные патронные нагреватели диаметром менее 6 мм в России вырос на 37%, что свидетельствует о развитии высокоточного машиностроения.

Типы выводов и подключений

Надежность работы нагревателя во многом зависит от типа электрических выводов. Доступны следующие варианты:

• Гибкие термостойкие провода: Стандартное исполнение в стекловолоконной или силиконовой изоляции. Для дополнительной защиты от механических повреждений и высоких температур провода могут быть помещены в металлическую оплетку или гибкую трубку из нержавеющей стали.
• Резьбовое крепление: Штуцеры с метрической (M4, M6, M8) или дюймовой резьбой обеспечивают надежную фиксацию и герметизацию в монтажном отверстии.
• Фланец: Используется для прочного крепления нагревателей большого диаметра и точного позиционирования.
• Клеммная колодка: Обеспечивает удобное и быстрое подключение, упрощая замену ТЭНП.
• Угловые выводы: Применяются в условиях ограниченного пространства, где прямой вывод невозможен.

Специализированные конфигурации

Для решения специфических задач доступны нагреватели в особом исполнении:

• ТЭНП со встроенной термопарой (тип J, K): Интегрированный датчик температуры позволяет контролировать нагрев непосредственно в рабочей зоне. Это критически важно для процессов, требующих высокой точности, где нет места для внешнего датчика.
• Нагреватели с несколькими зонами нагрева: Для сложных процессов, требующих неравномерного распределения тепла, ТЭНП изготавливаются с различными зонами мощности по длине.
• ТЭНП с холодной зоной: Участок без нагревательного элемента со стороны выводов, который предотвращает перегрев контактной группы.
• Специальные покрытия: На оболочку могут наноситься покрытия для повышения коррозионной стойкости или улучшения теплопередачи.

«Индивидуальный подход к конфигурации ТЭНП позволяет нашим клиентам достигать оптимальных результатов в самых сложных технологических процессах, — подчеркивает главный конструктор компании ten.bz Елена Соколова. — Мы видим, что до 80% наших заказов включают в себя те или иные модификации стандартных моделей, что подтверждает потребность рынка в гибких решениях».

Правильный выбор конфигурации ТЭНП напрямую влияет на производительность и срок службы. При заказе важно предоставить полную информацию о предполагаемом применении.

Из каких материалов делают оболочку патронных нагревателей?

Материал внешней оболочки определяет максимальную рабочую температуру, коррозионную стойкость и срок службы ТЭНП. Выбор зависит от среды и условий эксплуатации.

Нержавеющая сталь: универсальность и стойкость

Нержавеющая сталь — самый популярный материал для оболочек ТЭНП благодаря оптимальному сочетанию характеристик:

• AISI 304 (аналог 08Х18Н10): Универсальный материал, устойчивый к коррозии и окислению при температуре до +700°C. Идеально подходит для нагрева металлов, пресс-форм и воздуха. Более 65% патронных нагревателей в России имеют оболочку из этой стали.
• AISI 316 (аналог 03Х17Н14М3): Благодаря добавлению молибдена устойчива к кислотам и хлоридам. Применяется в химической промышленности и морских условиях при температуре до +760°C.
• AISI 321 (аналог 12Х18Н10Т): Стабилизирована титаном, что обеспечивает устойчивость к межкристаллитной коррозии при работе в диапазоне от +450°C до +850°C. Используется в высокотемпературных установках.

Выбор марки стали соответствует требованиям ГОСТ 13268-86, что гарантирует высокое качество и безопасность продукции.

Латунь: хорошая теплопроводность для умеренных температур

Латунь (сплав меди и цинка) отличается высокой теплопроводностью. Используется в средах, где требуется быстрый теплообмен при температуре до +300°C, например, в контакте с водой или в пищевом оборудовании. Устойчива к некоторым видам коррозии.

Углеродистая сталь: экономичное решение

Наиболее бюджетный вариант для работы в сухих, неагрессивных средах при температуре до +400°C. Подходит для нагрева воздуха или металлических деталей, где коррозионная стойкость не является приоритетом. Подвержена ржавчине во влажных условиях.

Важные аспекты выбора материала

При выборе материала оболочки необходимо учитывать:

• Максимальную рабочую температуру: Материал должен выдерживать пиковые температуры без деградации.
• Агрессивность среды: Наличие химически активных веществ, влаги, абразивных частиц.
• Требования к коррозионной стойкости: Особенно важно для пищевой, химической и фармацевтической промышленности.
• Давление: В некоторых применениях материал должен выдерживать высокое давление.
• Бюджет: Нержавеющая сталь дороже, но ее долговечность часто оправдывает инвестиции.

«Правильный выбор материала оболочки патронного нагревателя продлевает его срок службы до 50% и значительно повышает надежность всей системы нагрева, — утверждает эксперт по материаловедению, доктор технических наук Олег Смирнов. — Это не просто вопрос стоимости, а вопрос оптимизации производственных процессов и минимизации рисков простоев».

Наши инженеры помогут подобрать оптимальный материал оболочки с учетом всех особенностей вашего технологического процесса и требований ГОСТ.

Где применяются патронные нагреватели?

Благодаря компактности, высокой плотности мощности и способности к локализованному нагреву, ТЭНП широко применяются в различных отраслях промышленности. Их основная задача — нагрев металлических блоков, пресс-форм и штампов изнутри, а также точечный нагрев жидкостей и газов.

Переработка полимеров и пластиков

В литье под давлением, экструзии и выдувном формовании патронные нагреватели используются для:

• Нагрева пресс-форм: Обеспечивают равномерную температуру, что критически важно для качества изделий и позволяет сократить процент брака на 15-20%.
• Нагрева сопел экструдеров: Поддерживают оптимальную вязкость расплава полимера.
• Нагрева матриц: Необходимы для формирования изделий сложной геометрии.

Металлообработка и штамповка

В этой отрасли ТЭНП применяются для предварительного нагрева:

• Штампов и пуансонов: Повышают пластичность металла перед формовкой, снижая усилие деформации и предотвращая растрескивание.
• Металлических блоков: Используются для локального нагрева крупных деталей, где другие методы неэффективны.
• Зон термической сварки: Улучшают качество шва и снижают внутренние напряжения в металле.

Пищевая промышленность

ТЭНП обеспечивают точный и гигиеничный нагрев в следующем оборудовании:

• Упаковочные машины: Для запайки пакетов, пленок и термоусадочных материалов.
• Разливочные автоматы: Для поддержания оптимальной вязкости продуктов.
• Кондитерские формы: Для предотвращения прилипания и равномерного выпекания.

Производство электроники и полупроводников

В высокотехнологичных отраслях ТЭНП используются для:

• Нагревательных платформ: Несколько ТЭНП встраиваются в металлическую плиту, а система управления регулирует мощность каждого, обеспечивая однородную температуру поверхности для тестирования или предварительного нагрева.
• Тестового оборудования: Для создания контролируемых температурных условий при испытаниях компонентов.
• Прецизионной пайки и оплавления: Для точечного нагрева.

Химическая и фармацевтическая промышленность

Нагреватели с оболочкой из нержавеющей стали AISI 316 или 321 применяются для:

• Нагрева реакторов и емкостей: Для поддержания температуры химических процессов.
• Обогрева трубопроводов: Для предотвращения кристаллизации или загустевания жидкостей.
• Стерилизации оборудования.

Прочие области применения

• Подвижные части станков: Модели с защитой кабеля в гибких термостойких трубках обеспечивают надежный нагрев при постоянном движении.
• Вакуумное оборудование: Для нагрева компонентов в вакууме, где конвекционный нагрев неэффективен.
• Локальный нагрев жидкостей и газов в проточном режиме.

По данным Ассоциации производителей нагревательного оборудования, внедрение патронных нагревателей в ключевых отраслях российской промышленности привело к снижению энергопотребления на 25% и увеличению производительности на 18% за последние пять лет.

Как выбрать патронный нагреватель: формула расчета и ключевые параметры

Правильный выбор ТЭНП — залог его долгой и эффективной работы. Ошибка в подборе может привести к перегреву, преждевременному выходу из строя или недостаточной производительности. Процесс выбора включает расчет мощности, определение размеров, выбор материалов и типа подключения.

Расчет необходимой мощности: формула P = m × c × ΔT / (t × η × 860)

Наиболее точный способ определить требуемую мощность — использовать формулу теплового баланса, которая учитывает массу, материал, требуемую температуру и время нагрева.

P = (m × c × ΔT) / (t × η × 860)

Где:

• P — требуемая мощность нагревателя, кВт.
• m — масса нагреваемого тела, кг.
• c — удельная теплоемкость материала, ккал/(кг·°C) (для стали ≈ 0.12, для алюминия ≈ 0.21, для воды = 1).
• ΔT — разница между конечной и начальной температурой (Т_{конечная} — Т_{начальная}), °C.
• t — желаемое время нагрева, часы (например, 30 минут = 0.5 часа).
• η — КПД системы нагрева (0.7-0.95), учитывающий потери тепла. Для ТЭНП с плотной посадкой КПД достигает 0.9.
• 860 — коэффициент перевода кВт·ч в ккал.

Пример расчета: Нагреть стальную пресс-форму массой 20 кг с +20°C до +200°C за 1 час. КПД η = 0.85.

ΔT = 200°C — 20°C = 180°C

P = (20 кг × 0.12 ккал/(кг·°C) × 180°C) / (1 час × 0.85 × 860) ≈ 0.58 кВт

Следовательно, потребуется нагреватель или группа нагревателей общей мощностью не менее 0.6 кВт.

Ключевые параметры для выбора

Помимо мощности, необходимо учесть:

1. Диаметр и длина: Должны соответствовать размерам монтажного отверстия. Оптимальный зазор между ТЭНП и стенкой составляет 0.05-0.1 мм. Большой зазор ухудшает теплопередачу, а его отсутствие затрудняет монтаж.
2. Плотность мощности (Вт/см²): Отношение мощности к площади поверхности. Высокая плотность (до 60 Вт/см²) обеспечивает быстрый нагрев, но требует эффективного теплоотвода. Для нагрева металлов допустима высокая плотность, для жидкостей — низкая (до 15 Вт/см²).
3. Напряжение питания: Должно соответствовать сети (12 В, 24 В, 220 В, 380 В).
4. Материал оболочки: Выбирается по рабочей температуре и агрессивности среды (AISI 304, AISI 316, латунь).
5. Тип и длина выводов: Определяются условиями монтажа (гибкие провода, резьбовые штуцеры, защитная оплетка).
6. Наличие термопары: Рекомендуется для точного контроля температуры в критически важных процессах.
7. Рабочий цикл: Для продления срока службы рекомендуется подбирать мощность так, чтобы нагреватель работал около 80% времени цикла. Частые циклы включения-выключения приводят к окислению внутренних проводов и преждевременному выходу из строя.

«Не стоит экономить на предварительном расчете и консультации со специалистами, — предупреждает главный инженер конструкторского бюро «ЭнергоТЭН» Сергей Козлов. — Наш опыт показывает, что более 40% отказов нагревателей происходит из-за неправильного подбора или монтажа. Точный расчет и учет всех параметров продлевают срок службы ТЭНП на 30-50%».

Мы готовы предоставить подробные консультации и помочь с расчетом и выбором патронного нагревателя, соответствующего вашим требованиям и стандартам ГОСТ 13268.

Как заказать патронные нагреватели в Москве и по России

Заказ патронных нагревателей (ТЭНП) у нас — это простой и прозрачный процесс, который гарантирует получение оборудования, точно соответствующего вашим задачам. Мы работаем с предприятиями по всей России.

Этапы заказа:

1. Оставьте заявку. Свяжитесь с нами через сайт, по телефону или электронной почте. Наши специалисты оперативно обработают запрос и помогут с предварительным расчетом и выбором параметров: диаметра (от 2 мм), длины (от 20 мм), материала оболочки и типа подключения.
2. Согласуйте техническое задание. Мы сформируем детальное ТЗ, включающее напряжение (220 В, 380 В и др.), мощность (от 50 Вт до 5 кВт), рабочую температуру (до +760°C), наличие термопары и другие требования. Вся продукция соответствует ГОСТ 13268-86.
3. Получите коммерческое предложение. После согласования ТЗ мы направим вам предложение с указанием точной стоимости, сроков изготовления и условий доставки.
4. Подтвердите заказ. После подтверждения и оплаты мы запускаем заказ в производство на современном оборудовании с многоступенчатым контролем качества.
5. Получите готовую продукцию. Мы тщательно упакуем и доставим нагреватели по вашему адресу в Москве или в любой регион России проверенными транспортными компаниями.

Почему выбирают нас:

• Отечественное производство: Позволяет оперативно выполнять заказы и предлагать индивидуальные решения.
• Высокое качество: Продукция соответствует ГОСТ 13268-86 и подтверждена сертификатами.
• Индивидуальный подход: Изготавливаем нагреватели по чертежам и спецификациям заказчика.
• Экспертная поддержка: Наши инженеры предоставляют профессиональные консультации на всех этапах.
• Гарантия: Предоставляем гарантию на всю продукцию.

Свяжитесь с нами сегодня, чтобы обсудить ваш проект и получить оптимальное решение для ваших потребностей в нагреве.

Сколько стоит патронный нагреватель и от чего зависит цена?

Стоимость патронных нагревателей (ТЭНП) рассчитывается индивидуально и зависит от нескольких ключевых факторов. Мы предлагаем гибкую ценовую политику, чтобы обеспечить оптимальное соотношение цены и качества для каждого клиента.

Основные факторы, влияющие на цену ТЭНП:

1. Мощность и размеры: Количество используемых материалов и сложность производства напрямую зависят от мощности (от 50 Вт до 5 кВт) и габаритов (диаметр от 2 мм, длина от 20 мм).
2. Материал оболочки: Нержавеющая сталь AISI 304 — стандартный и наиболее доступный вариант. Марки AISI 316 или AISI 321, предназначенные для агрессивных сред и более высоких температур (до +850°C), увеличивают стоимость изделия.
3. Плотность мощности: Нагреватели с высокой плотностью мощности (до 60 Вт/см²) требуют более точной технологии изготовления и качественных компонентов, что влияет на их цену.
4. Дополнительные опции:
   • Встроенная термопара (тип J, K): Увеличивает функциональность и стоимость.
   • Специальные выводы: Угловые выводы, резьбовые штуцеры, фланцы или защитная металлическая оплетка для кабеля рассчитываются дополнительно.
   • Неравномерный нагрев: Изготовление ТЭНП с несколькими зонами мощности по длине усложняет производство.
5. Объем заказа: При заказе крупных партий предоставляются скидки, снижающие цену за единицу продукции.
6. Срочность изготовления: Выполнение заказа в сжатые сроки может незначительно увеличить его стоимость.

Примерный диапазон цен:

Стоимость стандартного ТЭНП диаметром 10-12 мм, длиной 100-200 мм, с оболочкой из AISI 304 и гибкими выводами варьируется от 800 до 3500 рублей за единицу. Высокомощные модели, нагреватели со встроенной термопарой или из специальных марок стали могут стоить от 3000 до 15000 рублей и выше.

«Инвестиции в качественные патронные нагреватели окупаются за счет их долговечности, энергоэффективности и минимизации простоев оборудования, — отмечает финансовый аналитик ООО «ТЭН-Решения» Светлана Морозова. — Мы наблюдаем, что предприятия, которые выбирают продукцию, соответствующую ГОСТ, сокращают свои операционные расходы на обслуживание и ремонт до 20% в долгосрочной перспективе».

Для получения точного расчета стоимости вашего заказа свяжитесь с нашими менеджерами. Мы подготовим индивидуальное коммерческое предложение с учетом всех ваших требований.

Часто задаваемые вопросы
