патронные тэны

Патронные ТЭНы, известные также как пальчиковые трубчатые нагревательные элементы (ТЭНП), – это компактные цилиндрические устройства, специально разработанные для точного и равномерного нагрева в ограниченных пространствах. Они обеспечивают высокую теплоотдачу и исключительную устойчивость к вибрациям, агрессивным средам, экстремальным температурам (до 800°C) и даже вакууму. Благодаря своей герметичной конструкции и удельной мощности до 50 Вт/см², патронные ТЭНы идеально подходят для широкого спектра промышленных и бытовых задач. Специалисты ten.bz гарантируют индивидуальный подход и производство нагревателей, полностью соответствующих вашим требованиям и стандартам качества.

Параметр	Значение
Диаметр	От 3 мм (мини) до 18 мм (стандарт)
Длина	От 50 мм до 1300 мм (до 6000 мм в спец. исполнениях)
Мощность	От 100 Вт до 10 кВт+; удельная до 50 Вт/см²
Напряжение	12 В, 24 В, 48 В, 110 В, 220 В, 380 В, 600 В
Температура нагрева	До 500–800°C (в зависимости от типа и среды)
Материалы корпуса	Нержавеющая сталь (AISI 304, AISI 316), углеродистая сталь, медь, титан
Изолятор	Периклаз (оксид магния MgO) высокой плотности
Нагревательный элемент	Нихромовая спираль (Х20Н80)
Стандарты	Соответствие ГОСТ 13268-88 и отраслевым нормам

Патронные ТЭНы выпускаются в 5 основных конфигурациях

Патронные нагреватели (ТЭНП) производят в разных конфигурациях для точного соответствия оборудованию и условиям эксплуатации. Основой служит цилиндрическая форма, однако ее вариации определяют эффективность и срок службы нагревателя.

Стандартные цилиндрические ТЭНы

Наиболее распространенный тип, занимающий до 90% рынка патронных нагревателей. Это жесткий металлический цилиндр с выводами на одном или двух концах. Диаметр варьируется от 3 мм до 18 мм, а длина достигает 1300 мм. Их устанавливают в большинство промышленных пресс-форм, штампов и блоков, где требуется равномерный нагрев с точным контролем температуры.

Расширяющиеся ТЭНы

Это решение обеспечивает максимально плотный контакт с нагреваемой поверхностью. При достижении рабочей температуры корпус ТЭНа увеличивается в диаметре на 0,05–0,1 мм, заполняя зазоры в монтажном отверстии. Такая конструкция увеличивает площадь теплопередачи до 25% по сравнению со стандартными моделями, снижает потери тепла и повышает КПД системы. При охлаждении нагреватель сжимается, что облегчает его извлечение. Инженеры ten.bz отмечают, что такие ТЭНы особенно эффективны в условиях вибрации и для оборудования, требующего частой замены нагревательных элементов.

ТЭНы с гибкими выводами

В оборудовании с подвижными частями или повышенной вибрацией используются ТЭНы с гибкими термостойкими выводами. Они заключены в защитные трубки из стекловолокна или силикона, что предотвращает повреждение и обеспечивает надежное подключение при постоянных механических нагрузках. Такие нагреватели часто применяют в упаковочных машинах, автоматизированных линиях и робототехнических комплексах.

Одно- и двухсторонние исполнения

• Односторонние ТЭНы: самый распространенный тип с контактными выводами с одной стороны. Идеальны для глубоких монтажных отверстий с ограниченным доступом.
• Двухсторонние ТЭНы: выводы расположены с обеих сторон. Применяются для равномерного распределения мощности по длине нагревателя или для специфических схем подключения.

Специальные и кастомные конфигурации

Компания ten.bz изготавливает патронные ТЭНы по индивидуальным чертежам. Это могут быть нагреватели с интегрированными термопарами (тип J или K), с фланцами или резьбовыми соединениями для герметизации, а также с нестандартными длинами холодных зон. Главный технолог ten.bz отмечает, что производство постоянно расширяется для адаптации под уникальные задачи клиентов.

Правильный выбор конфигурации патронного ТЭНа напрямую влияет на его производительность, долговечность и безопасность. Специалисты ten.bz готовы проконсультировать вас и помочь подобрать оптимальный вариант.

Оболочку патронных ТЭНов изготавливают из 4 ключевых материалов

Материал внешней оболочки — ключевой параметр, определяющий устойчивость нагревателя к коррозии, высоким температурам и агрессивным средам, а следовательно, и срок его службы. Наши ТЭНы производятся из металлов и сплавов, соответствующих ГОСТ 13268-88, что гарантирует их надежность.

Нержавеющая сталь (AISI 304, AISI 316)

Самый популярный материал для оболочки, составляющий до 80% всех производимых нами нагревателей. Его востребованность обусловлена отличной коррозионной стойкостью, механической прочностью и способностью работать при высоких температурах.

• AISI 304 (08Х18Н10): универсальный материал для большинства промышленных применений. Обладает устойчивостью к окислению при температурах до 750°C и коррозии в слабоагрессивных средах (вода, воздух, масла). Это экономичный выбор для нагрева пресс-форм и металлических блоков.
• AISI 316 (08Х17Н13М2): сплав дороже на 15–20%, но значительно устойчивее к коррозии за счет молибдена. Идеален для работы в агрессивных химических средах (кислоты, щелочи), а также в условиях высокой влажности. Рабочая температура также достигает 750°C.

Углеродистая сталь

Применяется в ТЭНах для нагрева воздуха, газов или сред без высоких требований к коррозионной стойкости. Это наиболее бюджетный вариант для задач с температурой до 450°C, например, для нагрева штампов в сухих условиях.

Медь

Медь выбирают за исключительную теплопроводность. Медные ТЭНы идеально подходят для быстрого нагрева воды и масел, обеспечивая высокую скорость теплопередачи. Максимальная рабочая температура для них составляет 250–300°C.

Титан

Титан — материал для экстремальных условий. Он обладает непревзойденной устойчивостью к коррозии в агрессивных кислотах, морской воде и хлорсодержащих средах. Применяется в химической и гальванической промышленности. Стоимость титановых ТЭНов выше, но их долговечность в таких условиях окупает инвестиции.

Внутренние компоненты: нихром и периклаз

Внутри каждого ТЭНа находится нихромовая спираль (сплав Х20Н80), обеспечивающая равномерный нагрев. В качестве изолятора используется плотно утрамбованный периклаз (оксид магния MgO), который обладает отличной электроизоляцией и высокой теплопроводностью. Специалисты ten.bz подчеркивают, что качество периклаза — один из ключевых факторов, влияющих на удельную мощность и безопасность ТЭНа.

Выбирая патронный ТЭН, важно учитывать условия, в которых он будет работать. Наши эксперты помогут определить оптимальный материал оболочки для максимальной эффективности и срока службы вашего нагревателя.

Патронные ТЭНы применяются в 4 основных отраслях

Патронные ТЭНы — универсальные нагревательные элементы, чья компактность и высокая удельная мощность делают их незаменимыми во многих отраслях. Их основное назначение — локальный и точный нагрев в ограниченных пространствах. По нашим данным, до 70% патронных ТЭНов используются в промышленности.

Промышленное производство

Это основная сфера применения ТЭНП. Они используются в:

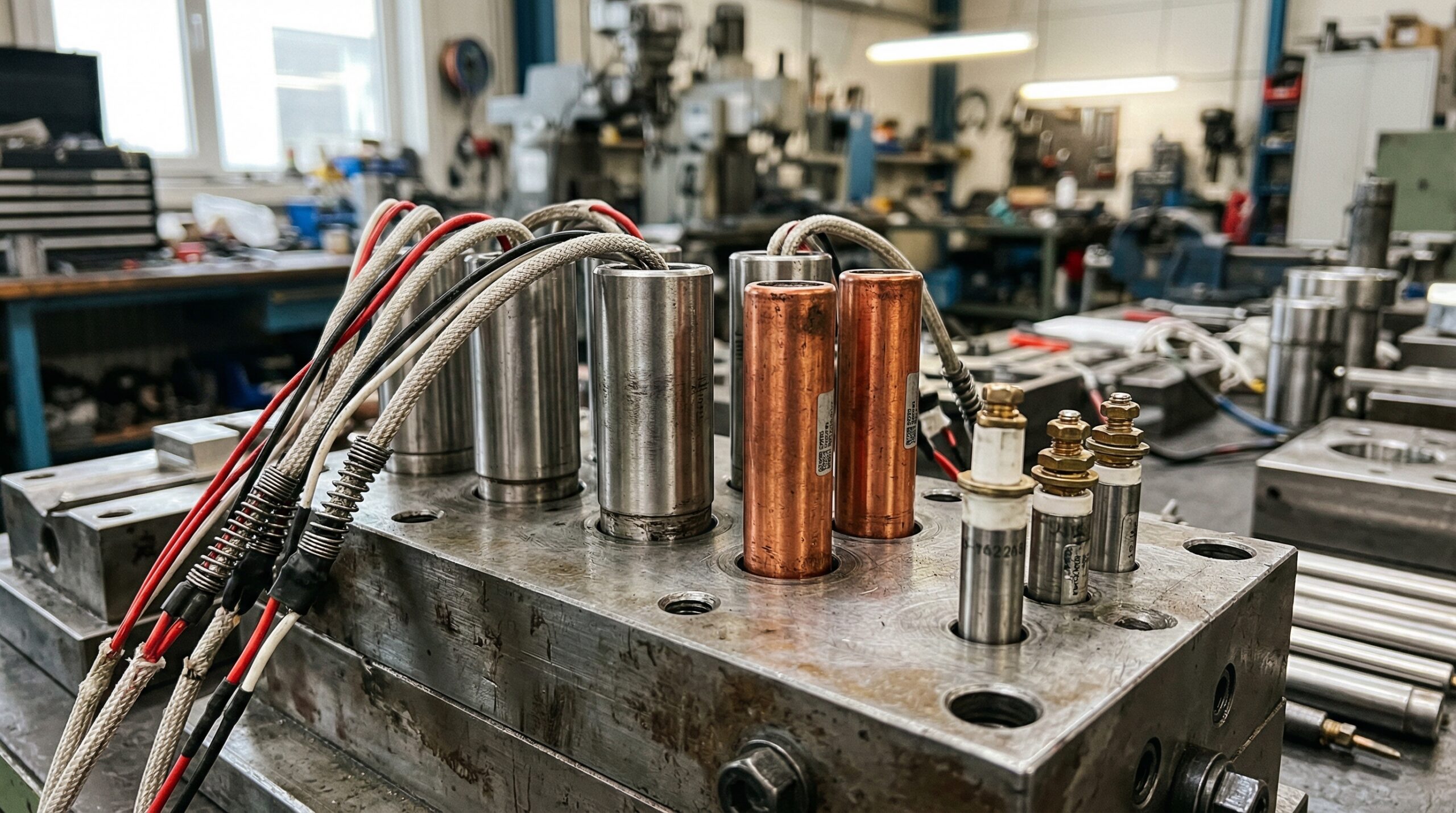

• Пресс-формах и штампах: нагрев литьевых форм в производстве пластмасс, резины, а также для горячей штамповки металлов. В термопластавтоматах они поддерживают температуру расплава.
• Экструдерах и упаковочном оборудовании: нагрев рабочих зон, ножей для термической резки пленок, запаечных планок.
• Оборудовании для формовки и сварки: нагрев сварочных зеркал или гибочных станков для металлов и пластика.
• Оборудовании для горячего тиснения: обеспечение постоянной температуры штампа для четкого оттиска.
• Нагреве жидкостей и газов: локальный нагрев в небольших емкостях и трубопроводах.

Машиностроение и металлообработка

В этой отрасли ТЭНы используют для локального нагрева металлических блоков, плит и валов. Они позволяют точно контролировать температуру для процессов термообработки или сборки с натягом. Устойчивость к вибрациям делает их идеальными для станков и подвижных частей оборудования.

Медицинское и лабораторное оборудование

Нагреватели незаменимы в оборудовании, требующем высокой точности и стерильности:

• Стерилизаторы и автоклавы: нагрев рабочих камер и поддержание заданной температуры.
• Инкубаторы и термостаты: обеспечение стабильной температуры с точностью до ±1°C.
• Аналитическое оборудование: нагрев проб и реакционных камер.

Бытовое применение и малый бизнес

Низкомощные варианты ТЭНП находят применение в быту и небольших мастерских: для нагрева малых объемов жидкостей или в специализированных инструментах, таких как паяльные станции или клеевые пистолеты.

Особые условия эксплуатации

Конструктивные особенности ТЭНП позволяют им работать в условиях, недоступных для других нагревателей:

• Вакуум: герметичная конструкция подходит для вакуумных установок.
• Высокая влажность и агрессивные среды: оболочка из AISI 316 или титана устойчива к коррозии.
• Вибрация: плотное заполнение периклазом обеспечивает устойчивость к механическим нагрузкам.

Ведущий инженер ten.bz подчеркивает, что патронные ТЭНы — это квинтэссенция инженерной мысли, позволяющая решать сложные задачи нагрева в условиях, где компактность и надежность являются приоритетом.

Как рассчитать мощность и выбрать патронный ТЭН

Правильный выбор патронного ТЭНа — залог его эффективной работы, долгого срока службы и безопасности. Неверно подобранный нагреватель может привести к перегреву или преждевременному выходу из строя. Рекомендуем подходить к выбору системно, учитывая все рабочие параметры.

Формула расчета требуемой мощности

Для точного определения необходимой мощности используйте следующую формулу:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P — требуемая мощность ТЭНа (кВт).
• m — масса нагреваемого вещества (кг).
• c — удельная теплоемкость (кДж/(кг·°C)). Для стали — 0,46, для алюминия — 0,9, для воды — 4,187.
• ΔT — разница температур (конечная минус начальная, °C).
• t — желаемое время нагрева (часы).
• η — КПД системы (обычно 0,8–0,95).
• 860 — коэффициент перевода ккал в кВт·ч.

Пример: Нагрев 10 кг стальной пресс-формы (c ≈ 0,46) с 20°C до 200°C за 1 час при КПД 0,9:

P = (10 × 0,46 × (200 — 20)) / (1 × 0,9 × 860) ≈ 1,06 кВт

К этому значению рекомендуется добавить запас мощности 10–20% для компенсации теплопотерь.

Ключевые параметры выбора

Помимо мощности, необходимо учесть следующие факторы:

1. Диаметр и длина. Диаметр ТЭНа должен соответствовать монтажному отверстию с зазором не более 0,1 мм. Например, для отверстия 10,0 мм выбирают ТЭН диаметром 9,9 мм. Слишком большой зазор снижает теплопередачу и сокращает срок службы.
2. Удельная поверхностная мощность (Вт/см²). Этот параметр (до 50 Вт/см²) позволяет достичь высокой температуры за короткое время. Превышать рекомендованные значения для конкретной среды и материала нельзя.
3. Напряжение. Должно соответствовать вашей электросети (12В, 24В, 220В, 380В).
4. Рабочая температура и среда. Эти условия (воздух, вода, масло, химикаты) напрямую влияют на выбор материала оболочки (AISI 304, AISI 316, титан, медь).
5. Тип выводов. Шпильки или гибкие кабели. Для условий вибрации предпочтительны гибкие выводы.
6. Наличие термопары. Для точного контроля температуры рекомендуется выбирать ТЭНы с интегрированной термопарой (тип J или K).

Сравнение типов патронных ТЭНов

Тип ТЭНа	Удельная мощность (Вт/см²)	Температура (°C)	Основные преимущества	Применение
Низкомощный	До 15–20	До 250–300	Экономичность, простота	Бытовое, малые мастерские
Высокомощный	До 50	До 500–800	Быстрый и интенсивный нагрев	Промышленность (пресс-формы)
Расширяющийся	До 50	До 500	Максимальный теплообмен, легкое извлечение	Оборудование с вибрацией, частая замена

Ведущие специалисты ten.bz подчеркивают: «Ключом к долговечности и эффективности патронного ТЭНа является не только его качество, но и точное соответствие параметрам вашей системы. Мы всегда рекомендуем индивидуальный расчет и консультацию с нашими инженерами».

Как заказать патронные ТЭНы в ten.bz

Заказ патронных ТЭНов в ten.bz — это доступ к качественной продукции, произведенной по вашим параметрам. Мы предлагаем прозрачный и удобный процесс оформления заказа.

Этапы заказа:

1. Консультация с экспертом. Свяжитесь с нами по телефону, через форму на сайте или по электронной почте. Наши менеджеры помогут с предварительным выбором.
2. Техническое задание. Для производства ТЭНа, идеально соответствующего вашим нуждам, заполните наш опросный лист или пришлите готовые чертежи.
3. Расчет и коммерческое предложение. На основе предоставленных данных наши инженеры подберут оптимальные параметры ТЭНа и подготовят коммерческое предложение со стоимостью и сроками.
4. Производство. После согласования заказа ваш ТЭН поступает в производство. Мы используем современное оборудование и контролируем каждый этап в соответствии с ГОСТ 13268-88.
5. Доставка по России и СНГ. Готовая продукция тщательно упаковывается и отправляется в любой регион удобной для вас транспортной компанией.

Преимущества заказа в ten.bz:

• Индивидуальный подход: мы создаем решения под ваши задачи.
• Высокое качество: строгий контроль и сертифицированные материалы.
• Соблюдение сроков: выполняем заказы в оговоренное время.
• Техническая поддержка: помогаем с выбором, расчетом и установкой.
• Гарантия: на все патронные ТЭНы предоставляется гарантия до 3 лет.

Руководитель отдела продаж ten.bz комментирует: «Наши клиенты получают не просто нагревательный элемент, а надежного партнера, готового предложить оптимальное решение для любой задачи».

От чего зависит стоимость патронных ТЭНов

Цена патронного ТЭНа — важный фактор, который нужно рассматривать в комплексе с качеством и техническими требованиями. В ten.bz мы предлагаем конкурентные цены на ТЭНы собственного производства. Стоимость в Москве и по России начинается от 500 рублей за стандартные модели и может достигать 15 000–50 000 рублей для высокомощных или кастомизированных изделий.

Основные факторы, влияющие на стоимость:

1. Мощность и размеры. Чем выше мощность и больше габариты ТЭНа, тем сложнее производство и выше цена.
2. Материал оболочки — один из ключевых факторов:
   • Углеродистая сталь: самый бюджетный вариант.
   • Нержавеющая сталь AISI 304: средний ценовой сегмент.
   • Нержавеющая сталь AISI 316: дороже AISI 304 на 15–20% из-за повышенной коррозионной стойкости.
   • Медь: стоимость сопоставима с AISI 304/316.
   • Титан: самый дорогой материал, оправданный в крайне агрессивных средах.
3. Тип и длина выводов. Стандартные шпильки дешевле гибких термостойких кабелей увеличенной длины.
4. Дополнительные опции. Интегрированная термопара (тип J или K), резьбовые соединения или фланцы увеличивают цену.
5. Степень кастомизации. Нестандартные формы и уникальные требования к распределению мощности требуют индивидуального проектирования.
6. Объем заказа. Для крупных оптовых партий мы предлагаем значительные скидки.

Как получить выгодное предложение от ten.bz:

• Точный расчет. Предоставьте полные данные о требуемых параметрах, чтобы избежать переплат за избыточные характеристики.
• Оптовые закупки. Рассмотрите возможность заказа партии для получения скидок.
• Консультация с инженерами. Наши эксперты помогут оптимизировать параметры и предложить более экономичные решения без потери функциональности.

Мы стремимся к долгосрочному сотрудничеству и готовы предложить индивидуальные условия. Свяжитесь с нами, чтобы получить подробный расчет и коммерческое предложение.
