Плоские ТЭНы: купить и заказать по индивидуальным размерам, от 1 дня, с доставкой по России

Плоские ТЭНы – это высокоэффективные нагревательные элементы, предназначенные для контактного нагрева поверхностей в промышленном оборудовании. Известные также как СКП, СКПД, миканитовые, керамические или металлические нагреватели, они являются ключевым компонентом для обеспечения точного и равномерного теплового воздействия. По данным наших инженеров, использование правильно подобранных плоских ТЭНов увеличивает производительность оборудования на 15-20%. Мы предлагаем купить и заказать плоские ТЭНы по индивидуальным размерам, мощности и форме, с возможностью срочного производства от 1 до 5 дней и оперативной доставкой по всей России и странам СНГ. Стоимость изделий варьируется от нескольких тысяч рублей за стандартные модели до десятков тысяч за уникальные крупногабаритные решения, что делает их доступными для широкого круга промышленных задач.

Параметр	Значение
Ширина, мм	20 – 1200
Длина, мм	20 – 6000
Толщина, мм	3 – 18
Мощность, Вт	100 – 10000+
Напряжение, В	12 – 600
Рабочая температура, °C	До 350 – До 500
Температура нагрева, °C	До 350 – До 500

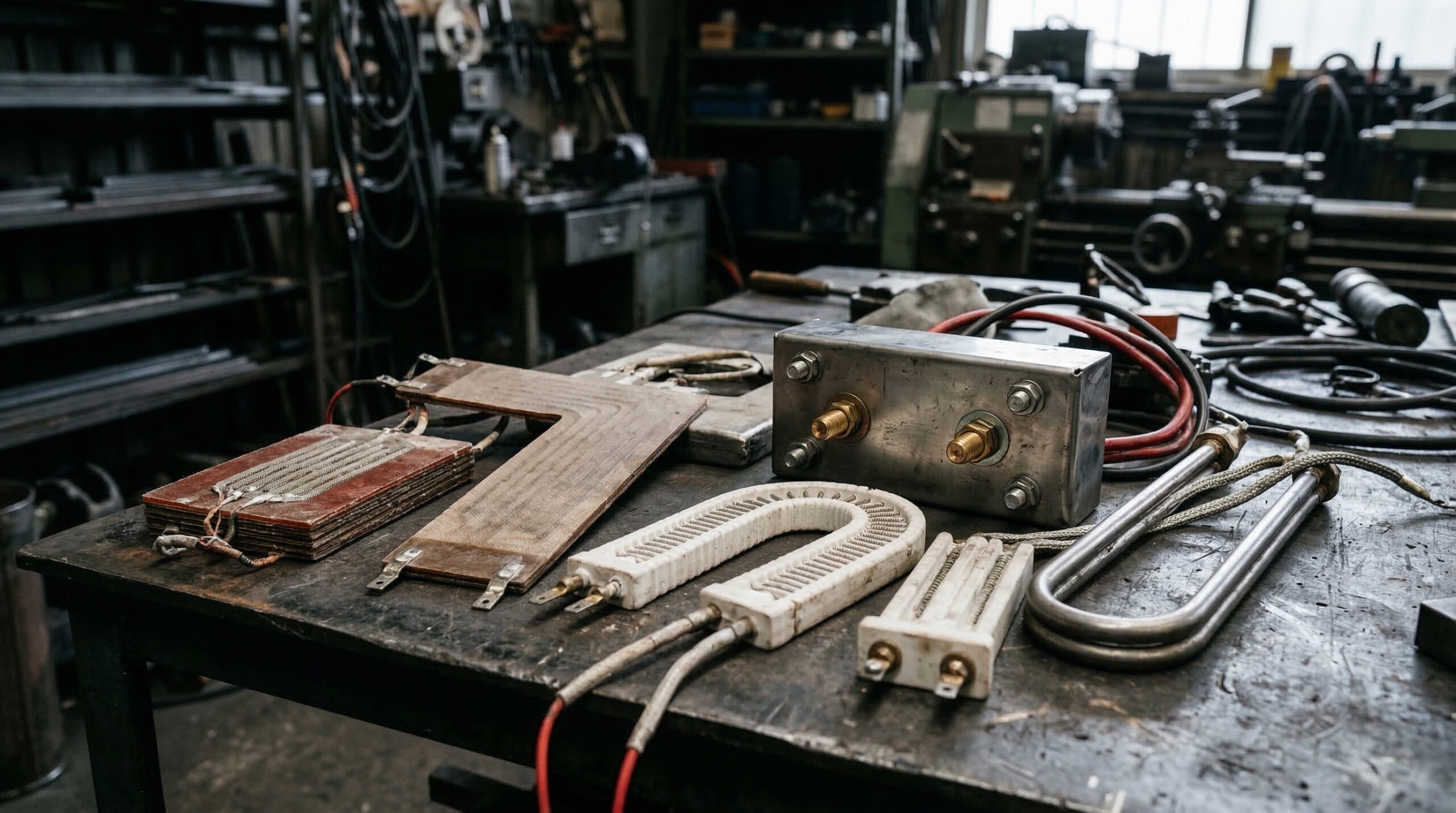

Какие бывают плоские ТЭНы и как выбрать подходящий?

Плоские нагревательные элементы — это широкий спектр решений, адаптированных под конкретные промышленные задачи. Тип нагревателя подбирают с учетом требуемой температуры, условий эксплуатации, механической прочности и химической стойкости. Правильный выбор ТЭНа — залог долговечности и эффективности оборудования.

Миканитовые плоские ТЭНы (СКП, СКПГ, СКПП): надежность для сухих условий

Миканитовые плоские ТЭНы (маркировка СКП, СКПГ, СКПП) — одно из самых распространенных решений для контактного нагрева. Их конструкция включает резистивный элемент из нихромовой или фехралевой ленты, намотанной на миканитовый изолятор. Миканит — термостойкий неорганический материал с отличными диэлектрическими свойствами. Корпус таких ТЭНов изготавливается из нержавеющей стали марок AISI 304 или AISI 321, что обеспечивает механическую защиту.

Особенности и применение:

• Рабочая температура: до 450 °C.
• Конструкция: Нагревательный элемент, миканитовая изоляция, металлический корпус.
• Формы: Плоские, Г-образные, П-образные, а также со сложными вырезами и отверстиями. Все конструктивные элементы закладываются на этапе производства.
• Преимущества: Быстрый нагрев, невысокая стоимость, хорошая теплопередача.
• Ограничения: Негерметичны, чувствительны к механическим повреждениям и не переносят влагу. Предназначены только для сухой среды.
• Применение: Нагрев пресс-форм, плит, штампов в индустрии переработки пластмасс, деревообработке и в упаковочной промышленности.

При правильном монтаже и эксплуатации в сухой среде срок службы миканитовых ТЭНов достигает 2–3 лет.

Керамические плоские нагреватели: для высоких температур и гибкости

Керамические плоские нагреватели — более технологичное решение для высокотемпературных процессов. Конструкция основана на резистивном элементе (нихромовая проволока или лента), который проходит через наборные керамические изоляторы. Эти блоки обеспечивают превосходную термостойкость и электрическую изоляцию. Для дополнительной защиты может использоваться металлический кожух.

Особенности и применение:

• Рабочая температура: до 500 °C, в некоторых исполнениях — до 700 °C.
• Конструкция: Резистивный элемент, керамические изоляторы, опциональный металлический кожух.
• Гибкость: Существуют гибкие ленточные версии для нагрева поверхностей нестандартной геометрии, например, цилиндров.
• Преимущества: Высокая рабочая температура, отличная электрическая изоляция, возможность изготовления гибких вариантов.
• Ограничения: Требуют бережного монтажа из-за хрупкости керамики, не допускают ударов и сильных механических нагрузок.
• Применение: Экструдеры, термопластавтоматы, оборудование для выдува тары, а также металлургическая и стекольная промышленность.

Керамические ТЭНы обеспечивают высокую равномерность нагрева (до 95% по всей площади), что критически важно для высокоточных производственных процессов.

Металлические плоские ТЭНы: прочность и универсальность

Металлические плоские ТЭНы отличаются высокой механической прочностью и универсальностью. Конструктивно это трубчатый нагреватель (ТЭН), запрессованный или залитый в металлический корпус из нержавеющей стали (AISI 304, AISI 316) или латуни. Такая конструкция надежно защищает нагревательный элемент от внешних воздействий.

Особенности и применение:

• Рабочая температура: до 500 °C.
• Конструкция: Трубчатый ТЭН в литом или фрезерованном металлическом корпусе.
• Возможности: Могут иметь интегрированные отверстия, пазы, вырезы, крепежные элементы (винты, прижимные пластины) и встроенные термопары для точного контроля температуры.
• Формы: Изготавливаются в плоской, Г-образной, П-образной и другой сложной форме для адаптации под любые задачи.
• Преимущества: Высокая механическая прочность, устойчивость к вибрациям и ударам, возможность использования во влажной среде (при соответствующем классе защиты).
• Применение: Нагрев литьевых форм, штампов, плит в оборудовании для переработки резины, каучука, в пищевой и химической промышленности.

Алюминиевые литые плоские ТЭНы: для агрессивных сред

Алюминиевые литые плоские ТЭНы имеют цельнолитую конструкцию, где нагревательный элемент полностью герметизирован в алюминиевом корпусе. Эта технология обеспечивает максимальную герметичность и прочность.

Особенности и применение:

• Конструкция: Нагревательный элемент, полностью залитый в алюминиевый сплав.
• Преимущества: Высокая механическая прочность, коррозионная стойкость, равномерный нагрев, герметичность. Позволяют работать в агрессивных и влажных средах.
• Применение: Оборудование для химической и пищевой промышленности, системы, где требуется защита от влаги и брызг.

Мягкие (гибкие) плоские нагреватели: адаптация к сложным поверхностям

Мягкие или гибкие плоские нагреватели — это отдельный класс, разработанный для обогрева поверхностей сложной геометрии. Они легко адаптируются к цилиндрическим, коническим или неровным поверхностям.

Особенности и применение:

• Конструкция: Тонкий резистивный элемент, заключенный в гибкую диэлектрическую оболочку (например, из силикона или полиимида).
• Преимущества: Высокая гибкость, малая толщина, точное повторение контура нагреваемой детали.
• Применение: Обогрев трубопроводов, резервуаров, лабораторного оборудования, защита от замерзания в аэрокосмической отрасли.

Какие технические характеристики учесть при заказе плоского ТЭНа?

Плоские ТЭНы изготавливаются по индивидуальному заказу, что позволяет адаптировать их под любое оборудование. При заказе необходимо указать ключевые параметры, определяющие функциональность нагревателя.

Ключевые технические параметры:

• Ширина и Длина (мм): Определяют габариты нагревателя. Возможная ширина — от 20 до 1200 мм, длина — до 6000 мм.
• Толщина (мм): от 3 до 18 мм, влияет на тепловую инерцию и механическую прочность.
• Мощность (Вт): Ключевой параметр, определяющий скорость и температуру нагрева. Рассчитывается исходя из площади, удельной мощности (стандартно 2–5 Вт/см²) и требуемой температуры. Диапазон — от 100 Вт до 10 кВт и более.
• Напряжение (В): 12, 24, 48, 110, 220, 380 В и другие значения под заказ.
• Рабочая температура (°C): Максимальная температура непрерывной работы. Для миканитовых — до 450 °C, для керамических — до 700 °C.

Дополнительные опции, расширяющие функционал:

• Встроенные термопары (тип J, K) для точного контроля температуры.
• Отверстия и вырезы любой формы, выполненные на производстве. Это исключает риск повреждения нагревателя при самостоятельной доработке.
• Тип подключения: гибкие термостойкие провода, резьбовые шпильки, клеммные колодки. Длина и расположение выводов — по чертежу заказчика.
• Защитный кожух для дополнительной механической прочности.
• Крепежные элементы: прижимные пластины или отверстия для винтового крепления, обеспечивающие плотный контакт с поверхностью.

Вся продукция соответствует ГОСТ 13268-88 и проходит сертификацию. Наши инженеры помогут рассчитать параметры и подобрать оптимальную конфигурацию ТЭНа для вашей задачи.

Где применяются плоские ТЭНы?

Благодаря универсальности и эффективности плоские ТЭНы применяются в десятках отраслей промышленности. Более 70% всех плоских ТЭНов используются в оборудовании для обработки полимеров и упаковки.

• Переработка пластмасс и полимеров: Нагрев литьевых форм в термопластавтоматах, цилиндров экструдеров, оборудования для выдува ПЭТ-тары, вакуумной формовки и сварки пленок. Точный контроль температуры — ключевое требование для качества полимерных изделий.
• Пищевая промышленность: Упаковочные машины (запайщики пакетов), печи для выпечки, оборудование для производства кондитерских изделий. Для пищевой промышленности используются ТЭНы в корпусе из нержавеющей стали AISI 304 или AISI 316.
• Упаковочная промышленность: Оборудование для термоусадочной упаковки, запайки швов, формовки лотков и контейнеров.
• Полиграфическая промышленность: Оборудование для ламинирования, тиснения, сушки чернил и клеев.
• Деревообрабатывающая промышленность: Прессы для шпона, ламинирования ДСП, нагрев клеевых систем.
• Обувная промышленность: Нагрев пресс-форм при формовке подошв и других элементов обуви.
• Медицина и лабораторное оборудование: Стерилизаторы, термостаты, сушильные шкафы.
• Металлургия и машиностроение: Подогрев форм, штампов, плит, процессы термообработки и пайки.

«Современному производству нужен не просто нагрев, а интеллектуальное управление температурой. Плоские ТЭНы со встроенными датчиками позволяют достичь высокой эффективности и качества продукции», — отмечает наш ведущий инженер.

Как выбрать плоский ТЭН: пошаговое руководство и формула расчета

Правильный выбор плоского ТЭНа — залог эффективной работы оборудования. Ошибка в расчетах приводит к перерасходу энергии, поломке нагревателя и браку продукции.

Шаг 1: Определите применение и условия эксплуатации

Сначала определите задачу и условия эксплуатации ТЭНа. От этого зависит выбор материала и типа нагревателя:

• Для пресс-форм и штампов в сухих условиях: Оптимальный выбор — миканитовые или металлические ТЭНы.
• Для высокотемпературных процессов (более 450 °C): Используйте керамические плоские нагреватели.
• Для агрессивных сред (химикаты, высокая влажность): Рекомендуются герметичные алюминиевые литые или металлические ТЭНы.
• Для поверхностей сложной геометрии: Мягкие (гибкие) плоские нагреватели обеспечат наилучший контакт.

Шаг 2: Рассчитайте необходимые параметры – мощность, размеры, напряжение

Далее рассчитайте ключевые характеристики.

Расчет мощности (P):

Общая формула для расчета мощности, необходимой для нагрева тела:

P = (m × c × ΔT) / (t × η × 860)

• P — требуемая мощность нагревателя, кВт.
• m — масса нагреваемого объекта, кг.
• c — удельная теплоемкость материала, кДж/(кг·°C) (для стали ~0,46, для алюминия ~0,9).
• ΔT — разница между конечной и начальной температурой, °C.
• t — желаемое время нагрева, часы.
• η — КПД системы нагрева, 0,7–0,9 (70–90%).
• 860 — коэффициент перевода из ккал в кВт·ч.

Например, для нагрева стальной формы массой 50 кг от 20°C до 200°C за 1 час с КПД 80%:

P = (50 × 0,46 × (200 - 20)) / (1 × 0,8 × 860) = 4140 / 688 ≈ 6.01 кВт

Потребуется нагреватель мощностью около 6 кВт.

Размеры: Укажите точные габариты (длину, ширину, толщину) и расположение всех вырезов и отверстий. Для эффективной теплопередачи площадь контакта ТЭНа с поверхностью должна быть максимальной.

Напряжение: Выберите напряжение (220 В, 380 В и др.), соответствующее вашей электросети.

Шаг 3: Укажите тип выводов и дополнительные опции

Выберите тип подключения и дополнительные опции:

• Тип выводов: Гибкие термостойкие провода, резьбовые шпильки, клеммные колодки. Укажите их длину и расположение.
• Термопары: Для точного контроля температуры закажите ТЭН со встроенной термопарой (тип J или K).
• Крепежные элементы: Отверстия для винтов, прижимные пластины.

Шаг 4: Избегайте распространенных ошибок

• Не сверлите отверстия в готовом ТЭНе: Любая механическая обработка готового изделия повредит нагревательный элемент и приведет к поломке. Все отверстия и вырезы должны быть выполнены на заводе.
• Обеспечьте плотный прижим: Обеспечьте 100% контакт ТЭНа с поверхностью с помощью прижимных пластин или болтов. Зазоры приводят к локальному перегреву и сокращают срок службы.
• Учитывайте защиту от влаги и ударов: Для влажных или ударных условий выбирайте ТЭНы с соответствующим классом защиты (например, литые алюминиевые).
• Не перегружайте ТЭН: Не превышайте номинальную мощность и напряжение, указанные в паспорте изделия.

Если у вас есть вопросы по расчету или выбору ТЭНа, обратитесь к нашим инженерам за консультацией.

Как заказать плоский ТЭН по индивидуальным размерам?

Заказ плоских ТЭНов у производителя гарантирует полное соответствие изделия вашим техническим требованиям. Процесс заказа максимально упрощен и ориентирован на оперативность.

Процесс оформления заказа

1. Заявка. Отправьте нам техническое задание или эскиз с указанием типа ТЭНа, формы, размеров, мощности, напряжения и дополнительных опций (отверстия, термопара).
2. Расчет и согласование. Наш инженер проверяет ТЗ, уточняет детали и готовит коммерческое предложение с ценой и сроками.
3. Производство. После согласования заказ поступает в производство. Срок изготовления — от 1 до 5 рабочих дней. Мы используем качественные материалы: резистивную проволоку (нихром, фехраль) и нержавеющую сталь (AISI 304/316) в соответствии с ГОСТ 13268-88.
4. Контроль качества. Каждый нагреватель проходит проверку на соответствие параметрам и стандартам безопасности.
5. Доставка. Упаковываем и отправляем готовые ТЭНы транспортной компанией по всей России и СНГ.

Преимущества заказа у производителя

• Индивидуальное изготовление под ваше оборудование.
• Гарантия качества от 12 месяцев.
• Цена без посредников.
• Техническая поддержка и консультации инженеров.
• Срочное изготовление от 1 дня.

От чего зависит цена на плоский ТЭН?

Цена на плоский ТЭН зависит от нескольких факторов, что позволяет подобрать решение под любой бюджет.

Основные факторы, влияющие на цену

1. Мощность и размеры. Крупные и мощные ТЭНы требуют больше материалов, поэтому стоят дороже. Например, ТЭН 50×50 мм на 100 Вт будет значительно дешевле изделия 600×400 мм на 5 кВт.
2. Материал оболочки и изоляции:
   • Миканитовые ТЭНы — наиболее бюджетный вариант.
   • Керамические нагреватели дороже из-за стоимости изоляторов и сложной сборки.
   • Металлические и литые алюминиевые ТЭНы относятся к средней и высокой ценовой категории из-за повышенной прочности и герметичности.
3. Сложность формы. Стандартный прямоугольный нагреватель дешевле, чем Г-образный, П-образный или изделие со сложными вырезами.
4. Дополнительные опции. Встроенная термопара, нестандартные выводы или крепежные элементы увеличивают итоговую стоимость. Например, ТЭН с термопарой типа K стоит на 15–20% дороже аналога без нее.
5. Срочность. Изготовление за 1–3 дня может включать наценку за срочность.
6. Объем заказа. Предоставляем скидки на оптовые и повторные заказы.

Цена на плоские ТЭНы варьируется от 1000–2000 рублей за простые модели до десятков тысяч за сложные изделия. Чтобы получить точный расчет, отправьте нам чертеж или техническое задание.

Преимущества и правила эксплуатации плоских ТЭНов

Правильная эксплуатация плоских ТЭНов обеспечивает их максимальную эффективность и долгий срок службы, позволяя избежать дорогостоящих простоев оборудования.

Ключевые преимущества плоских ТЭНов

• Равномерный нагрев всей контактной поверхности.
• Высокая теплопередача и КПД до 95% за счет прямого контакта.
• Длительный срок службы — от 15 000 часов при соблюдении правил эксплуатации. Гарантия — от 12 месяцев.
• Гибкость конструкции: изготовление нагревателей любой формы для интеграции в сложное оборудование.
• Точный контроль и поддержание стабильной температуры при работе с терморегулятором.
• Механическая прочность и устойчивость к вибрациям (особенно у металлических и литых моделей).

Советы по монтажу и эксплуатации

1. Обеспечьте 100% прижим. Используйте прижимные пластины и болты для максимального контакта с поверхностью. Зазор даже в 0,1 мм ведет к локальному перегреву и выходу ТЭНа из строя.
2. Соблюдайте параметры подключения. Подключайте ТЭН к напряжению, указанному в паспорте. Используйте провода соответствующего сечения и обеспечьте надежное заземление.
3. Используйте терморегулятор. Контроль температуры предотвращает перегрев и обеспечивает стабильность технологического процесса.
4. Защищайте от влаги. Негерметичные ТЭНы (миканитовые) можно использовать только в сухих условиях. Для влажных и агрессивных сред выбирайте герметичные модели (литые, металлические).
5. Избегайте ударов. Бережно обращайтесь с хрупкими керамическими и миканитовыми нагревателями при монтаже.
6. Проверяйте изоляцию. Регулярно измеряйте сопротивление изоляции мегаомметром для своевременного выявления неисправностей.

Соблюдение этих правил продлит срок службы плоских ТЭНов и обеспечит бесперебойную работу вашего оборудования.
