Промышленные ТЭНы 25 кВт: купить для эффективного нагрева — надежность и долговечность от ten.bz

ТЭНы (трубчатые электронагреватели) мощностью 25 кВт — это высокопроизводительные промышленные нагревательные элементы, разработанные для интенсивного и стабильного нагрева различных сред. Они незаменимы в системах отопления, гальванических ваннах, бойлерах большого объема, промышленных котлах и специализированных установках. Такие ТЭНы, часто поставляемые в виде комплектов из нескольких элементов для оптимального распределения нагрузки, обеспечивают высокую надежность и долговечность. Компания ten.bz предлагает широкий ассортимент 25-киловаттных ТЭНов, соответствующих строгим стандартам качества, таким как ГОСТ 13268-82, и изготовленных из коррозионностойких материалов, например, нержавеющей стали AISI 304 и AISI 316. Мы гарантируем подбор оптимального решения для ваших задач с учетом всех технических нюансов.

Параметр	Значение
Мощность	25 кВт (часто достигается комплектом из 2-3 элементов)
Напряжение	220/380 В (трехфазное подключение для оптимальной работы)
Материал оболочки	Нержавеющая сталь (AISI 304, AISI 316, AISI 321)
Диаметр трубки	10 мм, 13 мм, 16 мм (стандартные для высокой мощности)
Длина развернутая	От 1100 мм до 2500 мм (зависит от конфигурации и среды)
Тип крепления	Резьбовой фланец (R 2″, R 2 1/2″, M45x2), штуцер, приварной фланец
Рабочая среда	Вода, масло, щелочи, слабые кислоты, воздух, растворы
Плотность мощности	До 15 Вт/см² для жидкостей, до 5 Вт/см² для воздуха
Холодная зона	От 50 мм до 475 мм (зависит от конструкции)

Ключевые технические характеристики ТЭНов 25 кВт

ТЭНы мощностью 25 кВт — это высокотехнологичные устройства, спроектированные для работы в условиях высоких нагрузок и требовательных промышленных сред. Их параметры регламентируются ГОСТ 13268-82, что гарантирует надежность и безопасность. Правильный подбор технических характеристик является ключевым фактором долговечности и эффективности системы нагрева.

Особенности конструкции и материалов

Материал оболочки: Для ТЭНов 25 кВт используется нержавеющая сталь марок AISI 304, AISI 316 или AISI 321. Сталь AISI 304 (08Х18Н10) — универсальный выбор для нагрева воды, нейтральных растворов и воздуха, обладающая отличной коррозионной стойкостью. Для агрессивных сред, таких как слабые кислоты или морская вода, рекомендуется AISI 316 (03Х17Н14М3) с добавлением молибдена, что повышает устойчивость к питтинговой коррозии. Сталь AISI 321 (12Х18Н10Т) с титаном обеспечивает стабильность при температурах до 800 °C. Выбор материала напрямую влияет на срок службы ТЭНа.

Диаметр трубки: Стандартные диаметры трубок для мощных ТЭНов варьируются от 10 до 16 мм. Наиболее распространены диаметры 13 мм и 16 мм, так как они позволяют разместить нагревательную спираль для достижения мощности 25 кВт, обеспечивая оптимальную плотность мощности на поверхности. Это предотвращает локальный перегрев и образование накипи, особенно при работе в воде.

Развернутая длина: Общая развернутая длина нагревательного элемента для 25 кВт может достигать от 1100 до 2500 мм. Большая длина позволяет распределить высокую мощность на значительную площадь, снижая удельную поверхностную нагрузку. Для ТЭНов, предназначенных для гальванических ванн, характерны длины до 1600 мм с рабочей зоной около 1125 мм.

Плотность мощности: Один из важнейших параметров, измеряемый в Вт/см². Для водных сред оптимальная плотность составляет 5–15 Вт/см², для масел и вязких жидкостей — до 3–5 Вт/см². В случае воздуха с принудительной конвекцией плотность может достигать 5 Вт/см², а для спокойного воздуха — не более 1,5–2 Вт/см². Превышение рекомендуемых значений ведет к перегреву ТЭНа и его преждевременному выходу из строя.

Холодная зона: Это нерабочая часть ТЭНа длиной от 50 до 475 мм, предназначенная для размещения контактов и герметизации. Наличие достаточной холодной зоны предотвращает перегрев клеммного узла и изоляторов, повышая безопасность эксплуатации.

Электрические параметры

Напряжение: ТЭНы мощностью 25 кВт обычно рассчитаны на работу от трехфазной сети 380 В. Такое подключение равномерно распределяет нагрузку по фазам и снижает токовые нагрузки, что является стандартом для мощного промышленного оборудования. Модели для однофазной сети 220 В для такой мощности встречаются редко из-за высокого потребляемого тока (около 114 А).

Ток: Для ТЭНа 25 кВт при трехфазном подключении к сети 380 В ток составит примерно 38 А на фазу (25000 Вт / (380 В * √3) ≈ 38 А). Для подключения требуются силовые кабели сечением не менее 6–10 мм² и автоматические выключатели с номиналом 40–50 А.

Какие бывают формы и конфигурации ТЭНов 25 кВт?

Для максимальной эффективности и адаптации к различным условиям эксплуатации ТЭНы 25 кВт выпускаются в разнообразных формах. Оптимизация геометрии позволяет интегрировать нагревательные элементы в самые сложные технологические процессы.

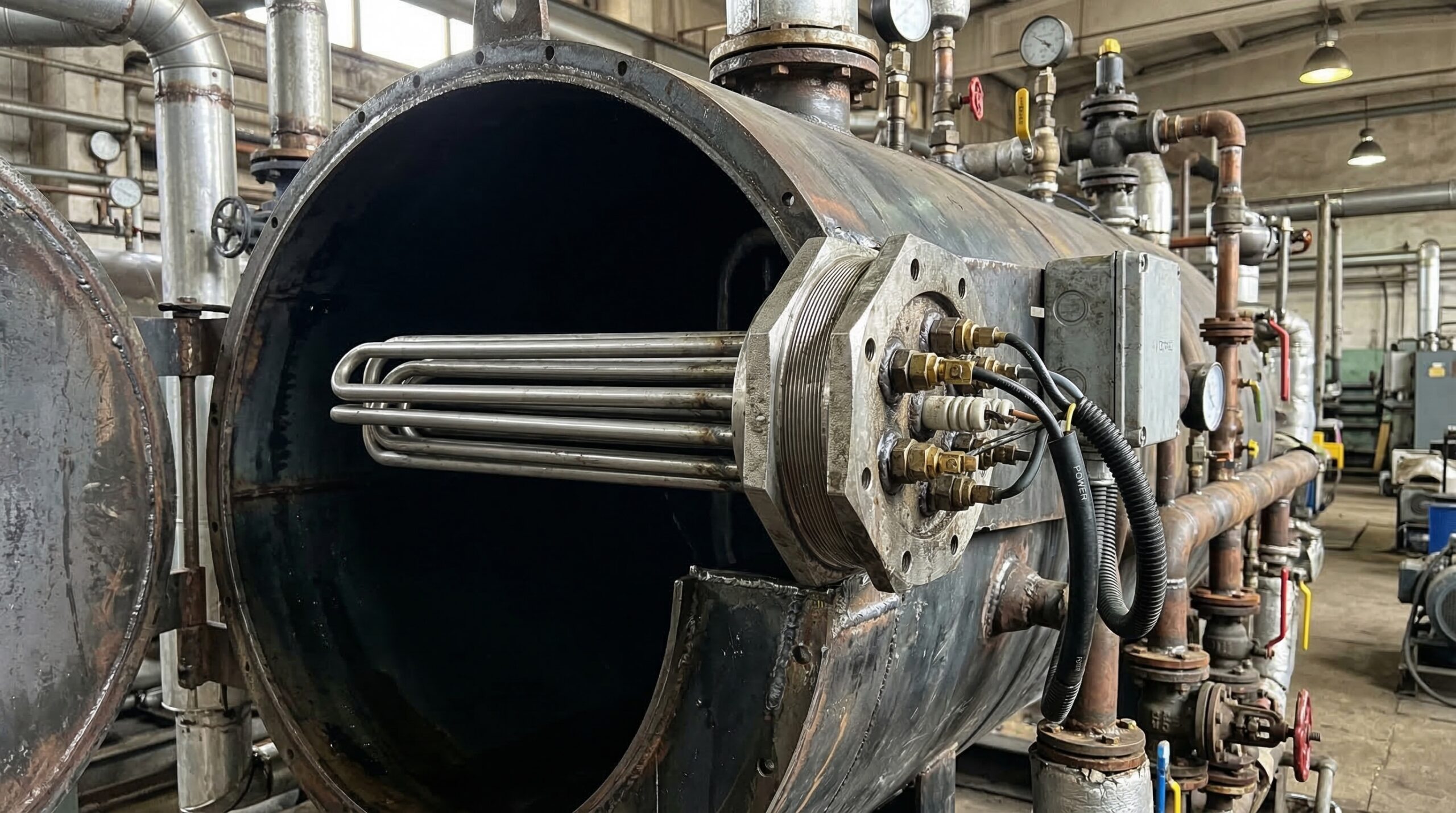

Блочные ТЭНы (ТЭНБ)

Для достижения мощности 25 кВт чаще всего используют блочные ТЭНы (ТЭНБ). Они представляют собой сборку из 2–6 трубчатых нагревателей на общем фланце. Например, комплект из трех ТЭНов по 8,3 кВт суммарно дает 24,9 кВт. Преимущества ТЭНБ:

• Высокая надежность: Выход из строя одного элемента не останавливает работу всей системы.
• Равномерный нагрев: Несколько элементов распределяют тепло по объему среды более равномерно.
• Удобство монтажа: Все элементы устанавливаются через одно отверстие, что упрощает монтаж и обслуживание.
• Снижение удельной нагрузки: Распределение мощности по нескольким элементам снижает тепловую нагрузку на каждый из них, продлевая срок службы.

Фланцы блочных ТЭНов могут быть резьбовыми (например, R 2″, R 2 1/2″, G 2″) или приварными для герметичного крепления в баках и котлах.

Одиночные трубчатые ТЭНы

Хотя мощность 25 кВт редко достигается одним элементом из-за ограничений по длине, существуют специализированные ТЭНы с очень большой развернутой длиной. Они могут иметь следующие формы:

• Прямые: Простые трубчатые элементы для воздушных каналов или как компоненты блочных сборок.
• U-образные: Позволяют разместить большую длину нагревателя в компактном объеме, часто используются в водонагревателях.
• W-образные (меандр): Еще более компактные формы для максимальной длины нагревателя в ограниченном пространстве, например, в гальванических ваннах или промышленных печах.

Выбор формы зависит от геометрии нагреваемого объема и типа среды. Например, для гальванических ванн часто используют ТЭНы с большой рабочей длиной и специальной холодной зоной для защиты контактов от агрессивных паров.

Крепление ТЭНов

Тип крепления — ключевой фактор надежной и безопасной эксплуатации ТЭНа 25 кВт:

• Резьбовое: Самый популярный вариант для котлов и водонагревателей. Используются стандартные резьбы, такие как R 2″, R 2 1/2″ или метрические M45x2, M54x2. Обеспечивает легкую замену и герметичность.
• Приварное: Применяется для стационарных промышленных установок, где требуется максимальная прочность и герметичность.
• Штуцерное: Используется для ТЭНов, устанавливаемых в гильзы или защитные кожухи, что позволяет заменять элемент без слива жидкости из системы. Это особенно актуально для гальванических ванн.

По данным рынка, до 70% промышленных ТЭНов мощностью свыше 10 кВт устанавливаются с использованием резьбовых или приварных фланцев, что подчеркивает их надежность.

Из каких материалов делают оболочки ТЭНов 25 кВт?

Материал оболочки — определяющий фактор долговечности, устойчивости к агрессивным средам и эффективности ТЭНа 25 кВт. Неправильный выбор приводит к преждевременному выходу из строя и дорогостоящему ремонту, поэтому специалисты ten.bz рекомендуют уделять этому особое внимание.

Нержавеющая сталь: универсальное решение

Основным материалом для оболочек ТЭНов 25 кВт является нержавеющая сталь. Ее популярность обусловлена сочетанием механической прочности, коррозионной стойкости и способности выдерживать высокие температуры.

• AISI 304 (08Х18Н10): Самая распространенная марка, содержащая 18% хрома и 8% никеля. Идеально подходит для нагрева воды, нейтральных растворов, воздуха и масел. ТЭНы из AISI 304 устойчивы к окислению и коррозии в слабоагрессивных средах при температурах до 500 °C.
• AISI 316 (03Х17Н14М3): Эта марка с добавлением 2–3% молибдена обладает повышенной устойчивостью к коррозии в хлоридсодержащих средах (морская вода, химические растворы). ТЭНы из AISI 316 незаменимы в пищевой промышленности, фармацевтике и для нагрева агрессивных растворов в гальванических ваннах при температурах до 600 °C.
• AISI 321 (12Х18Н10Т): Сталь этой марки стабилизирована титаном, что делает ее устойчивой к межкристаллитной коррозии при высоких температурах (до 800 °C). ТЭНы из AISI 321 применяются в промышленных печах или системах перегрева пара.

Статистика показывает, что более 90% промышленных ТЭНов мощностью 25 кВт изготавливаются из нержавеющей стали.

Специализированные материалы

В особо агрессивных средах, где стойкости AISI 316 недостаточно, применяют специализированные материалы:

• Титан: Используется для нагрева сильно агрессивных кислот (серной, соляной) и щелочей. Титановые ТЭНы обладают исключительной коррозионной стойкостью, но их стоимость значительно выше.
• Медь: Редко применяется для ТЭНов 25 кВт, но может использоваться для нагрева воды в бытовых условиях благодаря высокой теплопроводности. Однако медь менее устойчива к коррозии по сравнению с нержавеющей сталью.

Правильный выбор материала напрямую влияет на срок службы. Например, ТЭН из AISI 304 в чистой воде может прослужить 5–10 лет, тогда как в агрессивной среде тот же нагреватель выйдет из строя за несколько месяцев.

Где применяются ТЭНы мощностью 25 кВт?

ТЭНы мощностью 25 кВт — эффективное решение для промышленных и коммерческих задач, требующих быстрого нагрева больших объемов различных сред. От отопительных систем до химических процессов — эти нагреватели демонстрируют высокую производительность.

Промышленные котлы и водонагреватели

ТЭНы 25 кВт являются основным нагревательным элементом в промышленных водонагревателях, бойлерах косвенного нагрева (например, для систем ГВС АВП-Н Невский) и электрокотлах. Они обеспечивают быстрый подъем температуры в баках объемом от 500 литров до нескольких кубометров. Использование блочных ТЭНов в котлах Zota Prom гарантирует стабильную работу системы отопления. Комплекты из 3-х элементов по 8–9 кВт обеспечивают равномерный нагрев и повышенную надежность.

Гальванические ванны и химическая промышленность

В гальванике ТЭНы 25 кВт используются для поддержания температуры электролитов и других химических растворов. Для этих целей применяются погружные ТЭНы с оболочкой из нержавеющей стали AISI 316 или титана. Важной особенностью таких ТЭНов является увеличенная холодная зона (до 475 мм), которая защищает контакты от агрессивных паров. Возможность замены ТЭНа без слива жидкости из ванны сокращает время простоя оборудования.

Нагрев масел и вязких жидкостей

Для нагрева масел, битума и других вязких сред в промышленных резервуарах также применяются ТЭНы 25 кВт. Здесь крайне важен правильный расчет плотности мощности (не более 3–5 Вт/см²), чтобы избежать перегрева и разложения жидкости. ТЭНы могут быть установлены как внутри резервуара, так и в специальных отсеках для равномерного нагрева.

Воздушные калориферы и сушильные камеры

ТЭНы 25 кВт эффективно применяются не только для жидкостей, но и для нагрева воздуха в промышленных сушильных камерах и вентиляционных системах. Для этих целей используют оребренные ТЭНы с увеличенной площадью теплообмена. Принудительная конвекция воздуха (скорость обдува от 6 м/с) позволяет использовать ТЭНы с более высокой плотностью мощности для достижения температуры 400–600 °C.

Другие промышленные процессы

Помимо перечисленных, ТЭНы 25 кВт находят применение в:

• системах дистилляции и стерилизации (нагрев воды и пара);
• оборудовании для пищевой промышленности (нагрев молока, соков, сиропов);
• промышленных печах и термоформовочных машинах;
• системах антиобледенения и подогрева трубопроводов.

Гибкость конфигураций делает ТЭНы 25 кВт универсальным инструментом для промышленности. Спрос на нагреватели данной мощности стабильно растет на 10–15% ежегодно, что подтверждает их высокую востребованность.

Как выбрать ТЭН 25 кВт: формула и практические советы

Выбор оптимального ТЭНа 25 кВт — ответственный процесс. Ошибка в расчетах или конфигурации может привести к снижению эффективности, перерасходу энергии или выходу оборудования из строя. Подход ten.bz основан на проверенных методах и многолетнем опыте.

Формула расчета необходимой мощности

Для точного определения мощности ТЭНа при нагреве жидкости используется формула теплотехники:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P — требуемая мощность, кВт.
• m — масса нагреваемой среды, кг (для воды 1 м³ ≈ 1000 кг).
• c — удельная теплоемкость, кДж/(кг·°C) (для воды c ≈ 4,187).
• ΔT — разница между конечной и начальной температурой, °C.
• t — время нагрева, часы.
• η — КПД системы нагрева (обычно 0,85–0,98).
• 860 — коэффициент перевода из кДж в кВт·ч.

Пример: Нагреть 1000 л (1000 кг) воды с 20°C до 80°C (ΔT = 60°C) за 2 часа при КПД 0,9.

P = (1000 × 4,187 × 60) / (2 × 0,9 × 860) ≈ 16,2 кВт. В этом случае ТЭН 25 кВт будет иметь запас мощности и нагреет воду быстрее.

Практические критерии выбора

1. Среда нагрева: Первостепенный фактор. Для воды подойдет AISI 304. Для агрессивных сред (гальваника, щелочи) — AISI 316 или титан. Для воздуха — AISI 304, возможно, с оребрением.
2. Тип крепления: Зависит от конструкции оборудования. Для котлов чаще всего используются резьбовые фланцы (R 2″, R 2 1/2″). Для гальванических ванн — штуцеры или приварные фланцы.
3. Размеры и форма: Удостоверьтесь, что ТЭН физически помещается в резервуар, не касаясь стенок. Проверьте необходимую длину холодной зоны, особенно для погружных моделей.
4. Напряжение и фазность: Для 25 кВт почти всегда требуется трехфазное подключение 380 В. Убедитесь, что ваша электросеть выдержит такую нагрузку.
5. Плотность мощности: Для предотвращения накипи выбирайте ТЭНы с оптимальной плотностью мощности: для воды не более 10–12 Вт/см², для масла — 3–5 Вт/см².
6. Комплектность: Для мощности 25 кВт часто выгоднее и надежнее использовать блочные ТЭНы (ТЭНБ), состоящие из нескольких элементов. Это обеспечивает равномерный нагрев и отказоустойчивость.
7. Производитель и гарантия: Отдавайте предпочтение проверенным производителям, таким как Невский или Zota. Компания ten.bz сотрудничает только с надежными поставщиками и предоставляет гарантию на всю продукцию.

По статистике, 40% проблем с нагревательным оборудованием связаны с неправильным подбором ТЭНа. Консультация со специалистами ten.bz поможет избежать ошибок.

Как заказать ТЭН 25 кВт в компании ten.bz

Заказ ТЭНа 25 кВт в ten.bz — это простой процесс, гарантирующий получение качественного оборудования, соответствующего вашим требованиям. Мы предлагаем удобный сервис и оперативную доставку по всей России.

Этапы оформления заказа:

1. Консультация и подбор: Свяжитесь с нашими инженерами по телефону или через сайт. Предоставьте информацию о задаче: среда нагрева, объем, требуемая температура, время нагрева, тип крепления, габариты и напряжение. Мы поможем подобрать оптимальный тип ТЭНа (блочный, погружной), материал оболочки (AISI 304, AISI 316) и конфигурацию по ГОСТ 13268-82.
2. Расчет и коммерческое предложение: На основе ваших данных мы сформируем индивидуальное коммерческое предложение с указанием стоимости, сроков изготовления и доставки.
3. Согласование и оплата: После согласования деталей вы получите счет. Мы работаем с физическими и юридическими лицами, предлагая удобные формы оплаты.
4. Производство и контроль качества: Если ТЭН изготавливается под заказ, производство занимает минимальные сроки. Все изделия проходят строгий контроль качества.
5. Доставка по России: Мы оперативно доставляем ТЭНы 25 кВт во все регионы России, включая Москву, Санкт-Петербург, Новосибирск и Екатеринбург. Сотрудничество с ведущими транспортными компаниями гарантирует сохранность заказа. Средний срок доставки по европейской части РФ составляет 2–5 рабочих дней.

Почему выбирают ten.bz:

• Экспертиза: Наши специалисты обладают глубокими знаниями в области теплотехники.
• Качество: Мы предлагаем сертифицированную продукцию от проверенных производителей.
• Индивидуальный подход: Возможность изготовления ТЭНов по вашим чертежам.
• Гарантия: На всю продукцию предоставляется официальная гарантия.
• Полный спектр услуг: От консультации до поставки и постпродажного обслуживания.

Обратитесь в ten.bz сегодня, и мы обеспечим ваше производство надежными и эффективными ТЭНами 25 кВт!

Сколько стоят ТЭНы 25 кВт и от чего зависит цена?

Стоимость ТЭНа 25 кВт зависит от нескольких ключевых факторов: материала оболочки, конфигурации, производителя и объема заказа. Понимание этих факторов поможет спланировать бюджет и выбрать экономически выгодное решение без ущерба для качества.

Основные факторы, влияющие на цену:

1. Материал оболочки:
   • Нержавеющая сталь AISI 304: Наиболее доступный вариант. Комплект ТЭНов из этой стали для бойлера 25 кВт (типа Невский БЗ) может стоить от 7 500 до 12 000 рублей.
   • Нержавеющая сталь AISI 316: ТЭНы из этой марки дороже на 20–40% по сравнению с AISI 304 из-за улучшенной коррозионной стойкости.
   • Нержавеющая сталь AISI 321: Изделия из этой стали, стабилизированной титаном, находятся в более высоком ценовом сегменте, как и AISI 316.
   • Титан: Самый дорогой материал. Стоимость титановых ТЭНов может быть в 2–3 раза выше, чем у аналогов из AISI 304.
2. Конфигурация ТЭНа:
   • Блочные ТЭНы (ТЭНБ): Стоимость блочных ТЭНов выше, чем у одиночных, за счет сложности сборки и материалов фланца. Однако они часто более выгодны в долгосрочной перспективе.
   • Сложная форма: ТЭНы сложной формы (спиральные, W-образные) или с увеличенной холодной зоной дороже из-за трудоемкости производства.
3. Производитель:
   • Продукция российских производителей, таких как Невский или Zota, предлагает оптимальное соотношение цены и качества.
   • Импортные аналоги (например, аналоги Mazurczak) могут быть дороже из-за логистики и таможенных пошлин.
4. Индивидуальный заказ: Изготовление ТЭНа по индивидуальным чертежам стоит дороже серийных моделей.
5. Объем заказа: При оптовых закупках действуют скидки, что снижает удельную стоимость одного ТЭНа.

В среднем, цена на качественный блочный ТЭН 25 кВт из нержавеющей стали AISI 304 для воды колеблется от 7 500 до 18 000 рублей. Для специализированных применений (гальваника, агрессивные среды) стоимость может быть значительно выше. Наши специалисты готовы предоставить точный расчет стоимости для вашего проекта.
