Промышленные ТЭНы: купить и заказать по ГОСТ 13268 — надёжность и долговечность для любых задач

Промышленные трубчатые электронагреватели (ТЭНы) — это ключевые компоненты для эффективного и безопасного нагрева различных сред в производственных процессах. Их надёжность и долговечность напрямую влияют на стабильность работы оборудования и экономическую эффективность предприятия. Наша компания ten.bz предлагает широкий ассортимент промышленных ТЭНов, соответствующих строгим стандартам ГОСТ 13268, изготовленных из высококачественных материалов, таких как нержавеющая сталь AISI 304 и AISI 316. Мы обеспечиваем не только поставку, но и профессиональный подбор нагревателей, исходя из специфики ваших задач, среды нагрева и требуемых параметров мощности. Срок службы наших ТЭНов достигает 10-15 лет при правильной эксплуатации, что подтверждает их исключительную надёжность.

Параметр	Значение
Мощность	от 0,5 кВт до 30 кВт (и более для блочных ТЭНов)
Напряжение	12 В, 24 В, 48 В, 110 В, 220 В, 380 В
Диаметр трубки	от 6,5 мм до 16 мм
Длина активной части	от 100 мм до 6000 мм
Материал оболочки	Нержавеющая сталь (AISI 304, AISI 316), углеродистая сталь, медь
Тип контактов	Шпильки, клеммные колодки, резьбовые выводы
Тип среды	Вода, воздух, масло, агрессивные жидкости, пищевые продукты, газовые смеси
Макс. температура поверхности	до 750 °C (для воздушных ТЭНов), до 250 °C (для водных ТЭНов)
Степень защиты	IP20, IP44, IP54, IP65

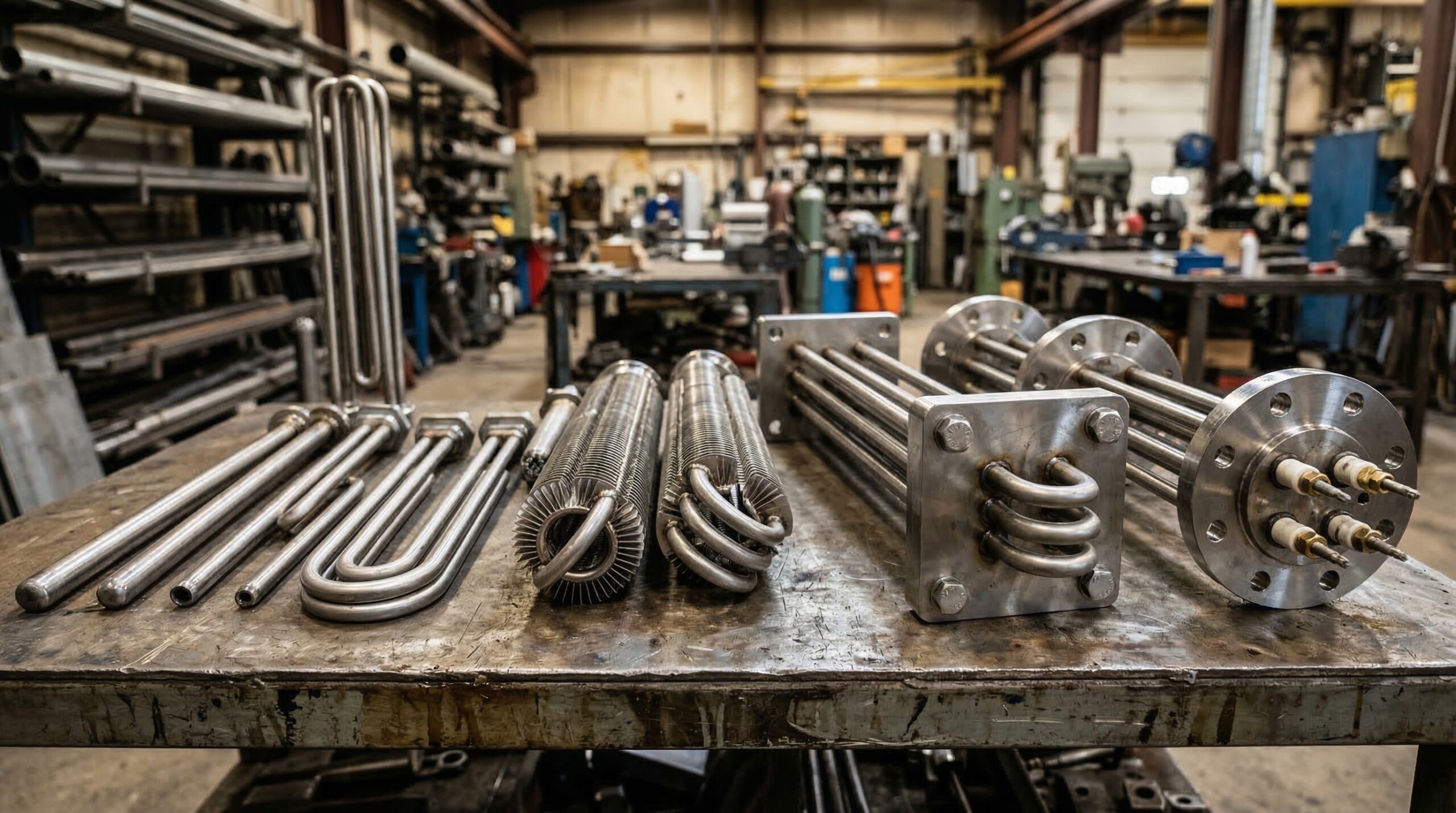

Существуют 6 основных форм ТЭНов: от прямых до патронных

Промышленные ТЭНы выпускаются в 6 основных формах, каждая из которых адаптирована под конкретные технологические процессы. Правильный выбор конфигурации обеспечивает оптимальную теплопередачу, долговечность и безопасность. Рассмотрим ключевые типы:

• Прямые ТЭНы. Наиболее простая и универсальная форма в виде прямой трубки. Используются в воздушных каналах, сушильных камерах и печах для равномерного нагрева больших объемов газов. Длина может достигать 6 метров, а диаметр трубки варьируется от 8 до 16 мм.
• U-образные ТЭНы. Самая распространённая форма, где элемент изогнут в виде буквы «U». Такая конструкция увеличивает площадь теплообмена при сохранении компактных размеров. Применяются в водонагревателях, бойлерах и масляных резервуарах.
• Спиральные ТЭНы. Имеют форму спирали или кольца для максимальной площади нагрева в ограниченном пространстве. Идеально подходят для нагрева дисковых поверхностей, пресс-форм, а также в качестве конфорок электроплит. Используются в пищевой промышленности для котлов и автоклавов.
• Блочные ТЭНы (ТЭНБ). Сборки из 3–9 и более трубчатых элементов, смонтированных на общем фланце. Обладают высокой мощностью (до 30 кВт и выше) и предназначены для интенсивного нагрева больших объемов жидкостей. Фланцы бывают резьбовыми (G1 1/4″, G1 1/2″, G2″) или плоскими для лёгкости монтажа.
• Оребрённые ТЭНы. Особенность — металлическое оребрение (алюминий, нержавеющая сталь) на поверхности трубки. Оно увеличивает площадь теплоотдачи, что делает их незаменимыми для нагрева воздуха. Применяются в калориферах, воздушных завесах и сушильных шкафах. Эффективность оребрённых ТЭНов на 20-30% выше, чем у гладких аналогов при нагреве воздуха.
• Патронные ТЭНы. Компактные цилиндрические нагреватели для установки в отверстия оборудования. Обеспечивают точечный и интенсивный нагрев, что делает их идеальными для пресс-форм, экструдеров и термопластавтоматов. Диаметр патронных ТЭНов составляет от 6 до 25 мм, а мощность достигает 5 кВт.

Выбор конфигурации ТЭНа под конкретную задачу позволяет добиться максимальной эффективности нагрева, продлить срок службы оборудования и минимизировать эксплуатационные расходы.

Оболочки ТЭНов изготавливают из 3 видов металлов: углеродистой стали, меди и нержавеющей стали

Материал оболочки — ключевой фактор, определяющий долговечность, коррозионную стойкость и сферу применения ТЭНа. Согласно ГОСТ 13268-88, для производства используют углеродистую сталь, медь и нержавеющую сталь марок AISI 304 и AISI 316.

• Углеродистая сталь. Самый экономичный вариант (сталь 10, 20). Подходит для нагрева воздуха, неагрессивных газов и технической воды. Максимальная рабочая температура поверхности — 450 °C. Из-за низкой коррозионной стойкости их применение в агрессивных жидкостях или для питьевой воды недопустимо.
• Медь. Отличается высокой теплопроводностью и стойкостью к коррозии в пресной воде (марки М1, М2). Идеальна для нагрева питьевой воды в бойлерах и системах отопления. Не рекомендуется для агрессивных сред, так как максимальная температура поверхности ограничена 250 °C.
• Нержавеющая сталь. Самый универсальный и востребованный материал, предлагающий превосходную коррозионную стойкость и работу при высоких температурах.
  • AISI 304. Аустенитная сталь (аналог 08Х18Н10 по ГОСТ) с 18% хрома и 8% никеля. Обладает высокой стойкостью к коррозии в слабоагрессивных средах (вода, пищевые продукты). Применяется в пищевой, фармацевтической, химической промышленности. Максимальная температура поверхности — до 700 °C.
  • AISI 316. Превосходит AISI 304 по коррозионной стойкости за счёт добавления 2–3% молибдена (аналог 10Х17Н13М2Т по ГОСТ). Это повышает устойчивость к питтинговой коррозии в хлоридсодержащих средах (морская вода, кислоты, щелочи). Оптимальный выбор для агрессивных химических сред. Максимальная температура поверхности — до 700 °C.

Правильный выбор материала оболочки, основанный на анализе рабочей среды, температуры и давления, предотвращает преждевременный выход ТЭНа из строя. Если вы не уверены в выборе, инженеры ten.bz помогут подобрать оптимальный материал для ваших задач.

ТЭНы применяют в 6 ключевых сферах: от нагрева воды и воздуха до пищевой и химической промышленности

Промышленные ТЭНы — универсальные нагреватели для десятков отраслей. Их надёжность позволяет решать задачи по нагреву различных сред, от воды до агрессивных химикатов. Ежегодно в России для промышленных нужд используется более 5 миллионов ТЭНов.

• Нагрев воды и водных растворов. Самая распространённая область применения. ТЭНы используют в водонагревателях, бойлерах, промышленных котлах и парогенераторах. Блочные ТЭНы (ТЭНБ) востребованы для нагрева больших объемов воды. Материалы оболочки — медь или нержавеющая сталь (AISI 304, AISI 316).
• Нагрев воздуха и газов. Оребрённые ТЭНы незаменимы для систем вентиляции, сушильных камер и тепловых пушек. Они обеспечивают быстрый нагрев воздушных потоков до 750 °C и применяются в сельском хозяйстве, деревообработке и пищевой промышленности.
• Нагрев масел и нефтепродуктов. Для вязких жидкостей (мазут, битум) используют ТЭНы с пониженной удельной мощностью (менее 1,5 Вт/см²), чтобы предотвратить коксование. Они применяются в нефтеперерабатывающей промышленности и гидравлических системах.
• Нагрев агрессивных химических сред. Для кислот, щелочей и гальванических растворов применяют ТЭНы из высоколегированных сталей (AISI 316) или с защитным покрытием. Они устойчивы к химической коррозии и продлевают срок службы оборудования.
• Пищевая промышленность. Здесь требуются ТЭНы, соответствующие санитарным нормам. Элементы из пищевой нержавеющей стали (AISI 304, AISI 316) используют для нагрева молока, соков и сиропов в варочных котлах и пастеризаторах.
• Обогрев промышленных помещений и оборудования. Взрывозащищённые ТЭНы применяют для обогрева взрывоопасных зон, а также для поддержания температуры в шкафах автоматики, предотвращая образование конденсата.

Универсальность промышленных ТЭНов делает их незаменимыми для современных производств. Правильный подбор нагревателя под конкретную задачу — залог его эффективной и долгосрочной работы.

Как выбрать промышленный ТЭН: формула расчёта мощности и подбор

Правильный выбор ТЭНа — ответственный процесс, исключающий неэффективную работу, перегрев и аварийные ситуации. Ключевой этап — расчёт необходимой мощности. Для нагрева жидкостей используется формула:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P — необходимая мощность ТЭНа, кВт.
• m — масса нагреваемой среды, кг (для воды плотность 1000 кг/м³).
• c — удельная теплоёмкость, кДж/(кг·°C) (для воды 4,187, для трансформаторного масла 1,8–2,0).
• ΔT — разница между конечной и начальной температурой, °C.
• t — желаемое время нагрева, часы.
• η — КПД системы нагрева, обычно 0,85–0,98 (85–98%).
• 860 — коэффициент перевода ккал в кВт·ч.

Пример расчёта: Необходимо нагреть 100 литров (100 кг) воды с 20 °C до 80 °C (ΔT = 60 °C) за 2 часа (t = 2 ч). КПД системы 0,9. Удельная теплоёмкость воды 1 ккал/(кг·°C).

P = (100 кг × 1 ккал/(кг·°C) × 60 °C) / (2 ч × 0,9 × 860) = 6000 / 1548 ≈ 3,87 кВт.

Для данной задачи потребуется ТЭН мощностью 4 кВт.

Помимо мощности, при выборе ТЭНа необходимо учесть:

• Тип среды. Вода, масло, воздух или агрессивные жидкости требуют разного материала оболочки и удельной мощности.
• Материал оболочки. Выбирается исходя из коррозионной активности среды: AISI 304, AISI 316, медь или углеродистая сталь.
• Напряжение питания. ТЭНы выпускаются на 12 В, 24 В, 48 В, 220 В и 380 В. Убедитесь, что напряжение соответствует вашей электросети.
• Форма и габариты. Должны соответствовать месту установки и обеспечивать эффективный нагрев.
• Тип крепления. Резьбовые фланцы (G1 1/4″, G1 1/2″, G2″), плоские фланцы или штуцерные соединения.
• Дополнительные опции. Наличие терморегулятора, термопары, взрывозащищённого исполнения.

Если у вас возникли сложности с расчётом, обратитесь к специалистам. Инженеры ten.bz проведут точный расчёт и помогут выбрать ТЭН, соответствующий ГОСТ и вашим производственным задачам.

Как заказать промышленный ТЭН на ten.bz: простой и быстрый процесс

Заказ промышленных ТЭНов на ten.bz — это прозрачный процесс, который гарантирует получение оборудования, соответствующего вашим требованиям. Среднее время обработки заявки — 1 рабочий день.

1. Оформление заявки. Отправьте заявку через форму на сайте, по e-mail или телефону. Для ускорения обработки укажите тип ТЭНа, мощность (кВт), напряжение (В), габариты (мм), материал оболочки и тип нагреваемой среды. Пример: «ТЭНБ 9 кВт, 380 В, фланец G2″, нерж. AISI 304, для воды».
2. Консультация и уточнение параметров. Наш инженер свяжется с вами для уточнения деталей: условий эксплуатации, температурных режимов, объёма среды и специфических требований (терморегулятор, взрывозащита). При необходимости мы поможем с расчётом мощности.
3. Расчёт стоимости и коммерческое предложение. На основе полученных данных мы подготовим коммерческое предложение с указанием стоимости, сроков изготовления и условий доставки.
4. Согласование и оплата. После согласования коммерческого предложения мы выставим счёт. Работаем с юридическими и физическими лицами, предоставляем все бухгалтерские документы.
5. Изготовление и контроль качества. Производство ведётся на современном оборудовании из материалов, соответствующих ГОСТ 13268-88. Каждый ТЭН проходит контроль качества, включая проверку сопротивления изоляции (не менее 10 МОм), герметичности и электрической прочности (испытательное напряжение до 1500 В).
6. Доставка по России. Доставляем готовую продукцию по всей России проверенными транспортными компаниями. Вы можете выбрать удобный способ получения заказа.

Выбирая ten.bz, вы получаете надёжного партнёра, который гарантирует качество и профессиональный подход на каждом этапе. Более 1000 клиентов по всей стране уже доверяют нам.

Цена на ТЭНы зависит от 6 факторов: от мощности и материала до объёма заказа

Стоимость промышленных ТЭНов варьируется от 800 до 15 000 рублей и выше. Цена зависит от ключевых факторов, понимание которых поможет оптимизировать бюджет. Например, базовый ТЭН на 2 кВт из углеродистой стали стоит около 800–1200 рублей, а специализированный ТЭН из AISI 316 на 15 кВт — от 8 000 рублей.

• Мощность ТЭНа. Чем выше мощность (кВт), тем больше расход материалов и выше цена. ТЭН на 3 кВт будет дороже аналога на 1 кВт.
• Материал оболочки. Ключевой фактор ценообразования. Самые бюджетные — из углеродистой стали. Дороже — из меди. Самые дорогие — из нержавеющей стали (AISI 304, AISI 316). Разница в цене между ТЭНом из углеродистой стали и AISI 316 может достигать 3–5 раз.
• Сложность конфигурации и габариты. Прямые ТЭНы дешевле U-образных, спиральных или блочных (ТЭНБ) из-за более сложного производства. Увеличение габаритов также повышает стоимость.
• Наличие дополнительных опций. Встроенные терморегуляторы, термопары или взрывозащищённое исполнение увеличивают итоговую стоимость на 15–50%.
• Объем заказа. При заказе крупной партии (от 50–100 шт.) предоставляются скидки, снижающие удельную стоимость изделия.
• Сроки изготовления. Срочное изготовление нестандартных ТЭНов может увеличить стоимость заказа.

Несмотря на цену, экономия на качестве ТЭНа приводит к простоям и дополнительным расходам. Качественные нагреватели, изготовленные по ГОСТ 13268 из надёжных материалов (AISI 304, AISI 316), окупаются за счёт долгой и бесперебойной работы, обеспечивая:

• Долговечность. Срок службы до 10 000 часов, что снижает затраты на замену и обслуживание.
• Энергоэффективность. Оптимальная конструкция обеспечивает КПД до 98% и минимизирует потери энергии.
• Надёжность и безопасность. Соответствие ГОСТ исключает риски поломок и аварий.
• Сокращение простоев. Стабильная работа оборудования сокращает убытки от остановки производственных линий.

Инвестиции в качественные ТЭНы — это вклад в стабильность и эффективность вашего производства. Мы предлагаем гибкую ценовую политику и поможем подобрать оптимальное решение по лучшей цене.
