Промышленные ТЭНы: купить мощные нагреватели для любых сред — надежность и долговечность

Промышленные ТЭНы (трубчатые электронагреватели) – это высокоэффективные устройства, разработанные для интенсивного и непрерывного нагрева различных сред в производственных условиях. В отличие от бытовых аналогов, они обладают повышенной мощностью, исключительной прочностью и адаптированы к экстремальным нагрузкам, обеспечивая ресурс до 11 000 часов. На сайте ten.bz вы найдете широкий ассортимент промышленных ТЭНов для нагрева воздуха, воды, масел, дистиллятов, а также агрессивных жидкостей, гарантируя стабильность технологических процессов на вашем предприятии. Мы предлагаем решения, соответствующие ГОСТ 13268-88, для любых задач – от обогрева цехов до сложнейших химических производств.

Параметр	Значение
Напряжение	12–600 В (стандарт 220/380 В)
Мощность	0,01–12 кВт (до 10 кВт+ по заказу), удельная до 4–10 Вт/см²
Температура оболочки	До 450–800°C (в зависимости от материала)
Температура среды	До 350°C (для плоских)
Гарантийный ресурс	2000–5000 ч (вода/масло), 3000 ч (воздух до 450°C)
Средний ресурс	7000–11000 ч
Сопротивление изоляции	Не менее 0,5 МОм (холодное состояние)
Длина трубки	От 50 мм до 6000 мм (по заказу)
Стандартные диаметры трубок	6,5 мм; 7,4 мм; 8 мм; 8,5 мм; 10 мм; 13 мм; 16 мм; 18 мм
Холодная часть (Ln)	От 42 мм до 280 мм

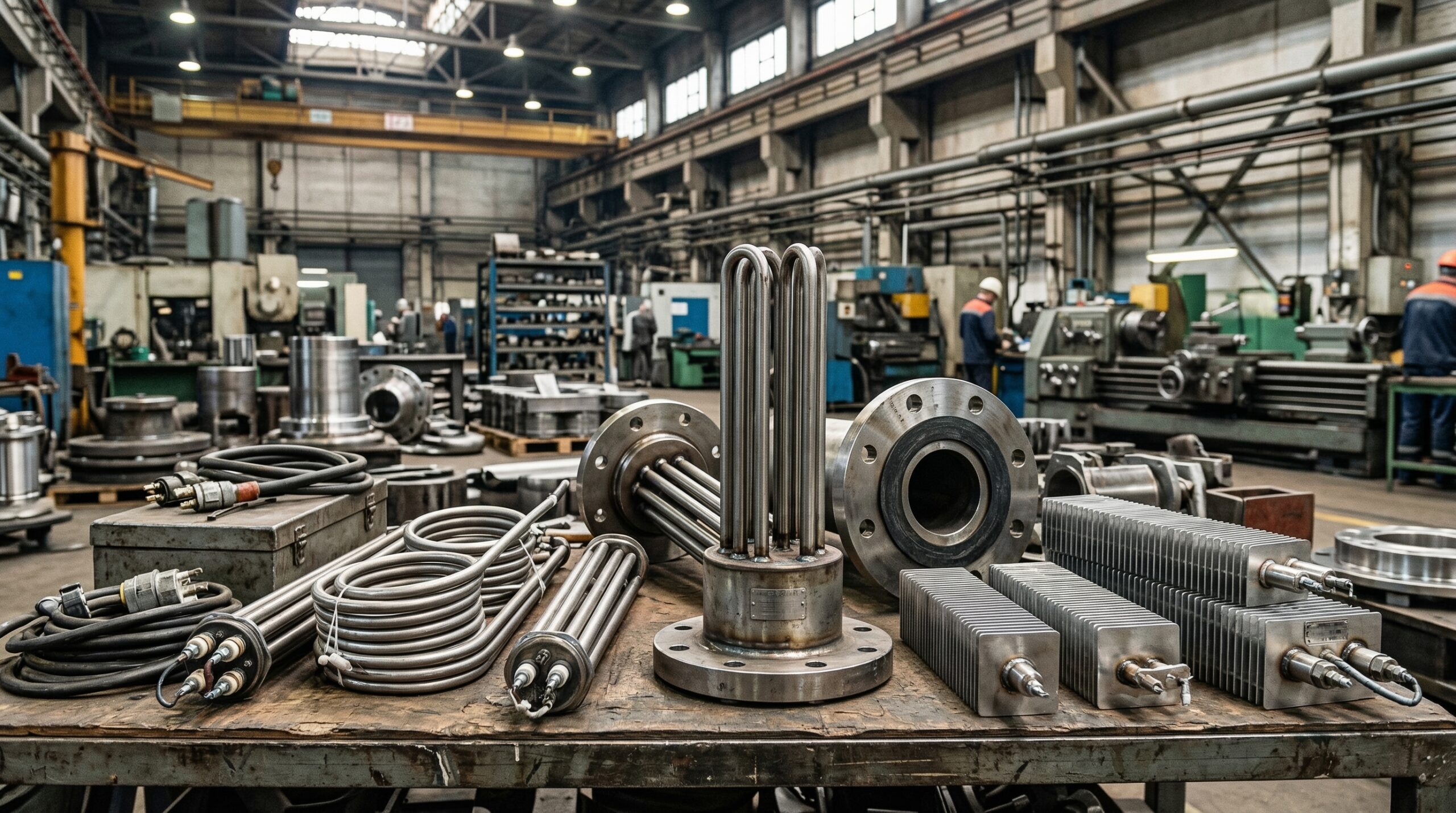

Какие бывают формы и конфигурации промышленных ТЭНов?

Промышленные ТЭНы выпускаются в десятках форм, от стандартных прямых до сложных гнутых и блочных конструкций. Выбор конфигурации напрямую влияет на эффективность теплопередачи, удобство монтажа и срок службы. Мы предлагаем как типовые, так и разработанные по чертежам заказчика решения для любых производственных задач.

Трубчатые ТЭНы: универсальность и надежность

Трубчатые электронагреватели — самый распространенный тип, который выпускается в нескольких конфигурациях:

• Прямые (круглого сечения): базовые элементы для излучающего, конвекционного или контактного нагрева. Универсальность позволяет применять их в промышленных печах, сушильных камерах и воздухонагревателях.
• Гнутые (П-, Г-, U-образные, зигзагообразные): обеспечивают компактное размещение в ограниченном пространстве резервуаров, бойлеров или технологического оборудования. Изгиб позволяет максимально эффективно использовать объем нагреваемой среды — воды, масла или агрессивных жидкостей.
• С фланцем или резьбовыми штуцерами: модификации для надежного крепления в емкостях под давлением. Фланцевые ТЭНы типа F1/A обеспечивают герметичность и позволяют легко заменить элемент без слива жидкости из системы.
• Блочные (ТЭНБ): сборки из нескольких трубчатых нагревателей на одном общем фланце. Оптимальны для мощных систем, требующих высокой производительности, например, в промышленных котлах или водонагревателях объемом свыше 500 литров. Блоки изготавливаются серийно или по ГОСТ 13268-88 и обеспечивают мощность от 3 до 15 кВт и более.

Плоские и патронные ТЭНы: для контактного и точечного нагрева

Для контактного нагрева в промышленности широко применяют специализированные ТЭНы:

• Плоские миканитовые в металлическом корпусе: подходят для контактного нагрева на термопластавтоматах (ТПА), экструдерах и литьевых машинах. Стандартные размеры: ширина от 20 до 1000 мм, длина от 40 до 1000 мм, толщина 3–4 мм. Удельная мощность достигает 4 Вт/см², а максимальная температура поверхности — 350°C.
• Литые алюминиевые: отличаются высокой герметичностью и устойчивостью к агрессивным средам. Выпускаются в П- или Г-образных формах с шириной от 25 до 1000 мм, длиной от 40 до 100 мм и толщиной около 14 мм, обеспечивая равномерный и стабильный нагрев.
• Патронные (картриджные): компактные нагреватели с выводами с одной стороны для точечного нагрева пресс-форм, штампов и литейных форм. Обладают высокой удельной мощностью и работают при температурах до 350°C, обеспечивая быстрый и точный нагрев.

Таблица максимальной мощности трубчатых ТЭНов

Мощность трубчатого ТЭНа напрямую зависит от его развернутой длины и диаметра. В таблице приведены ориентировочные значения для самых распространенных диаметров — 10 и 13 мм.

Развернутая длина, см	42	45	60	80	100	120	140	170	200	220	240	280
Мощность, кВт (d=13 мм)	0.42	0.45	0.60	0.80	1.00	1.20	1.40	1.70	2.00	2.20	2.40	2.80
Мощность, кВт (d=10 мм)	0.42	0.45	0.60	0.80	1.00	1.10	1.35	—	—	—	—	—

Указанные значения являются ориентировочными и могут меняться в зависимости от производителя и среды нагрева. Ключевой параметр — удельная ваттная нагрузка, которая не должна превышать допустимые нормы для предотвращения перегрева и преждевременного выхода ТЭНа из строя.

Из каких материалов изготавливают оболочки ТЭНов?

Материал оболочки ТЭНа — ключевой фактор, определяющий срок его службы, эффективность и безопасность. Он подбирается под конкретную рабочую среду, чтобы обеспечить устойчивость к коррозии, высоким температурам до 750°C и механическим нагрузкам.

Углеродистая (черная) сталь: надежность для нейтральных сред

Оболочка из углеродистой стали (Ст 10) — экономичное решение для нагрева нейтральных сред: воздуха, масел, битума, технической воды. Этот материал обладает хорошей теплопроводностью. Максимальная рабочая температура поверхности составляет 450°C. Такие ТЭНы подходят для систем отопления, сушильных камер и установок, где нет агрессивных химических воздействий.

Нержавеющая сталь (12Х18Н10Т, AISI 304/316): стойкость к агрессивным условиям

Для работы в агрессивных средах и при температурах свыше 450°C применяют ТЭНы с оболочкой из нержавеющей стали. Самые распространенные марки — 12Х18Н10Т и ее импортные аналоги AISI 304/316. Эти сплавы устойчивы к кислотам, щелочам и другим химически активным веществам, что делает их незаменимыми в пищевой, химической промышленности и нефтепереработке.

Медь и титан: специализированные решения

• Медь: обладает высокой теплопроводностью, поэтому используется для нагрева воды в бытовых и промышленных водонагревателях. Медные ТЭНы быстро передают тепло, но менее устойчивы к агрессивным средам и температурам выше 250°C по сравнению с нержавеющей сталью.
• Титан: оптимальный материал для самых агрессивных сред, включая концентрированные кислоты, щелочи и морскую воду. Титановые ТЭНы обладают исключительной коррозионной стойкостью, что оправдывает их более высокую стоимость в специализированных применениях.

Алюминий: для оребрения и литых форм

Алюминий благодаря высокой теплопроводности и легкости применяют для изготовления оребрения трубчатых ТЭНов и в производстве литых нагревателей. Оребрение — навитая на оболочку металлическая лента — увеличивает площадь теплообмена в 2–2,5 раза. Это снижает удельную ваттную нагрузку на поверхность ТЭНа, предотвращает его перегрев и повышает КПД системы при нагреве воздуха и других газов.

При выборе материала оболочки необходимо учитывать тип нагреваемой среды, рабочую температуру, давление и наличие абразивных частиц. Наши специалисты помогут подобрать оптимальное решение, которое обеспечит максимальную производительность и долговечность вашего оборудования.

Где применяются промышленные ТЭНы?

Промышленные ТЭНы — незаменимый элемент в десятках отраслей, где требуется точный и стабильный нагрев: от обогрева помещений до высокотемпературных технологических процессов. Универсальность и адаптивность позволяют использовать их в широком диапазоне условий.

Обогрев производственных и складских помещений

Мощные промышленные ТЭНы применяют в системах обогрева цехов и складов. Их устанавливают в тепловые пушки, калориферы и тепловые завесы для поддержания комфортной температуры и защиты оборудования от замерзания. Оребренные ТЭНы быстро и равномерно прогревают большие объемы воздуха.

Сушильное и термическое оборудование

В сушильных шкафах, камерах и экструдерах ТЭНы обеспечивают температуру для удаления влаги или термической обработки материалов. Их применяют в производстве стройматериалов, пищевой промышленности и деревообработке. Точный контроль температуры, который обеспечивают ТЭНы, критически важен для качества конечной продукции.

Нагрев в пищевой промышленности и медицине

ТЭНы из нержавеющей стали (AISI 304/316) используют в печах, грилях, фритюрницах и медицинских стерилизаторах. Благодаря гигиеничности и коррозионной стойкости они оптимальны для оборудования, контактирующего с пищевыми продуктами. Рабочая температура в таких системах достигает 250–300°C.

Системы нагрева жидкостей и масел

В бойлерах, резервуарах для воды, масла и битума применяют погружные и фланцевые ТЭНы. Они обеспечивают быстрый и равномерный нагрев больших объемов, поддерживая заданную температуру. ТЭНы для масел работают при температурах до 200°C, для воды — до 100°C, а их ресурс достигает 5000 часов и более.

Климат-контроль и нагрев газов

Оребренные ТЭНы — основа систем климат-контроля и нагрева газов. Конструкция с увеличенной площадью теплообмена эффективно передает тепло воздуху, снижает удельную ваттную нагрузку и продлевает срок службы элемента. Это ключевое требование для вентиляционных систем, промышленных кондиционеров и газовых нагревателей.

Переработка полимеров и легкая промышленность

В термопластавтоматах (ТПА), гладильных машинах и оборудовании для формовки полимеров используют плоские, патронные и кольцевые ТЭНы. Они обеспечивают точный контактный нагрев пресс-форм, экструдеров и рабочих поверхностей, необходимый для получения качественных изделий из пластмасс и текстиля.

Химическая промышленность и агрессивные среды

Для работы в условиях химической агрессии применяют ТЭНы из нержавеющей стали AISI 316 или титана. Эти материалы гарантируют долговечность и безопасность при контакте с концентрированными кислотами, щелочами и другими коррозионными реагентами, обеспечивая бесперебойность технологических процессов.

Промышленные ТЭНы от ten.bz — это универсальные и надежные решения для широкого спектра задач, способные работать в самых жестких условиях и обеспечивать высокую производительность вашего оборудования.

Как правильно выбрать и рассчитать мощность ТЭНа?

Правильный выбор промышленного ТЭНа — залог его эффективной, безопасной и долговечной работы. Ошибки в подборе приводят к перегреву, быстрому выходу оборудования из строя или недостаточной производительности. Мы рекомендуем комплексный подход, учитывающий как расчетные параметры, так и условия эксплуатации.

Формула расчета мощности ТЭНа

Необходимую мощность ТЭНа для нагрева жидкостей или твердых тел определяют по формуле:

P = (m × c × ΔT) / (t × η × 860)

• P – требуемая мощность нагревателя, кВт.
• m – масса нагреваемой среды, кг.
• c – удельная теплоемкость нагреваемой среды, ккал/(кг·°C).
• ΔT – необходимая разница температур (конечная − начальная), °C.
• t – требуемое время нагрева, часы.
• η – коэффициент полезного действия (КПД) системы, обычно 0,95–0,98 (95–98%).
• 860 – коэффициент перевода ккал в кВт·ч (1 кВт·ч ≈ 860 ккал).

Примерные значения удельной теплоемкости (c):

• Вода: 1 ккал/(кг·°C)
• Масло: 0,4–0,5 ккал/(кг·°C)
• Воздух: 0,24 ккал/(кг·°C)

Пример: чтобы нагреть 100 кг воды с 20°C до 80°C за 2 часа (КПД системы 95%), потребуется мощность:

P = (100 кг × 1 ккал/(кг·°C) × (80°C - 20°C)) / (2 ч × 0,95 × 860) ≈ 6000 / 1634 ≈ 3,67 кВт

Для этой задачи потребуется ТЭН или блок ТЭНов общей мощностью не менее 3,7 кВт.

Ключевые критерии выбора ТЭНа

Помимо мощности, при выборе ТЭНа учитывайте следующие параметры:

1. Среда нагрева:
   • Для воды и нейтральных растворов: ТЭНы из углеродистой стали или меди. При высокой жесткости воды рекомендуется нержавеющая сталь или титан для защиты от коррозии и накипи.
   • Для масел: ТЭНы из углеродистой или нержавеющей стали. Необходимо контролировать удельную ваттную нагрузку (Вт/см²), чтобы избежать коксования масла.
   • Для воздуха и газов: оребренные ТЭНы из углеродистой или нержавеющей стали. Оребрение увеличивает площадь теплообмена, снижает удельную нагрузку до 1,5–3 Вт/см² и предотвращает перегрев, обеспечивая ресурс до 3000 часов при температуре до 450°C.
   • Для агрессивных химических сред: только ТЭНы из нержавеющей стали (AISI 316) или титана, способные выдерживать воздействие кислот и щелочей.
2. Мощность и удельная ваттная нагрузка: Удельная мощность на единицу площади (Вт/см²) не должна превышать допустимых значений для конкретной среды. Это предотвращает перегрев и выход ТЭНа из строя. Например, для воды допустима нагрузка до 9 Вт/см², для масла — до 3 Вт/см², для воздуха — до 1,5–3 Вт/см².
3. Напряжение питания: ТЭНы выпускаются для напряжений от 12 до 600 В, самые распространенные — 220 В и 380 В. Убедитесь, что напряжение нагревателя соответствует параметрам вашей электросети.
4. Форма и габариты: Форму (прямой, U-образный, блочный, патронный) и размеры (длина, диаметр) выбирают исходя из конструкции оборудования. Для компактных резервуаров подойдут гнутые или блочные ТЭНы.
5. Способ монтажа: Для систем под давлением или требующих легкой замены элемента выбирайте фланцевые или резьбовые ТЭНы. Для контактного нагрева — плоские или патронные.
6. Ресурс и долговечность: Для длительной работы в воде выбирайте ТЭНы с ресурсом не менее 5000 часов. Для агрессивных сред и высоких температур — элементы из высококачественных нержавеющих сплавов или титана.

Правильный монтаж и эксплуатация, включая защиту от «сухого хода» для жидкостных нагревателей и контроль сопротивления изоляции, продлевают срок службы ТЭНа. Наши специалисты готовы предоставить профессиональную консультацию и помочь с подбором оптимального промышленного ТЭНа.

Как заказать промышленные ТЭНы?

Заказ промышленных ТЭНов на ten.bz — это простой процесс, гарантирующий получение оборудования, которое полностью соответствует вашим производственным задачам. Мы предлагаем как стандартные модели со склада, так и изготовление ТЭНов по индивидуальным чертежам.

Этапы оформления заказа:

1. Консультация и сбор информации: Свяжитесь с нашими специалистами и предоставьте следующую информацию:
   • Тип нагреваемой среды: вода, масло, воздух, агрессивная жидкость.
   • Требуемая мощность: в кВт (например, 3 кВт, 9 кВт, 12 кВт).
   • Рабочее напряжение: 220 В, 380 В или другое.
   • Материал оболочки: углеродистая сталь, нержавеющая сталь, медь, титан.
   • Форма и габариты: длина (мм), диаметр трубки (мм), тип изгиба.
   • Дополнительные элементы: фланцы, штуцеры, термопары, терморегуляторы.
   • Количество: необходимое число единиц.
2. Расчет и коммерческое предложение: На основе предоставленных данных наши инженеры подготовят коммерческое предложение со стоимостью, сроками изготовления и условиями доставки.
3. Изготовление и поставка:
   • Стандартные ТЭНы: популярные модели всегда в наличии на складе и готовы к отгрузке в течение 1–2 дней после подтверждения заказа.
   • Нестандартные ТЭНы: изготовление по индивидуальным параметрам занимает от 7 до 10 рабочих дней. Мы производим ТЭНы мощностью свыше 12 кВт и сложной конфигурации.
4. Доставка: Мы организуем оперативную доставку промышленных ТЭНов по всей России через надежные транспортные компании.

Выбирая ten.bz, вы получаете не только ТЭНы, соответствующие ГОСТ 13268-88, но и полный комплекс услуг — от профессиональной консультации до быстрой поставки. Мы готовы реализовать самые сложные проекты по нагреву для вашего производства.

От чего зависит цена промышленного ТЭНа?

Стоимость промышленного ТЭНа зависит от нескольких ключевых факторов: мощности, материалов, сложности конструкции и объема заказа. Мы предлагаем конкурентоспособные цены, обеспечивая высокое качество и долговечность каждого изделия.

Основные факторы, влияющие на цену ТЭНа:

1. Мощность: Чем выше мощность ТЭНа (кВт), тем выше его стоимость, так как требуется больше материалов и более сложная технология производства.
2. Материал оболочки: один из главных ценообразующих факторов.
   • ТЭНы из углеродистой стали — самый бюджетный вариант.
   • Нагреватели из нержавеющей стали (AISI 304, AISI 316) дороже из-за стоимости сырья, но обеспечивают превосходную коррозионную стойкость.
   • Элементы из меди или титана — самые дорогие, но незаменимы в специализированных применениях.
3. Форма и габариты: Стандартные прямые ТЭНы дешевле элементов со сложной конфигурацией (П-, Г-, U-образные). Изготовление гнутых ТЭНов требует дополнительных трудозатрат. Большие габариты или нестандартные диаметры также увеличивают цену.
4. Тип ТЭНа: Блочные ТЭНы (ТЭНБ) или литые нагреватели дороже отдельных трубчатых элементов из-за сложности сборки и наличия фланцев. Цена патронных ТЭНов зависит от их удельной мощности и точности изготовления.
5. Напряжение: ТЭНы для специфических напряжений (например, 12 В или 600 В) могут стоить дороже стандартных моделей на 220/380 В из-за меньших объемов производства.
6. Дополнительные элементы: Наличие фланцев, резьбовых штуцеров, встроенных термопар или взрывозащищенного исполнения увеличивает конечную стоимость.
7. Объем заказа: При заказе крупных партий мы предлагаем индивидуальные скидки и специальные условия сотрудничества.

Мы предлагаем прозрачное ценообразование и профессиональную помощь в подборе ТЭНа с оптимальным соотношением цены и качества. Прямые поставки от производителя исключают посреднические наценки. Для получения точного расчета стоимости свяжитесь с нашими менеджерами. Цены на базовые модели промышленных ТЭНов начинаются от 500 рублей — это выгодная инвестиция в надежность вашего производства.

Часто задаваемые вопросы
