Промышленные ТЭНы: купить от 0.5 кВт до 150 кВт — надёжность и долговечность по ГОСТ 13268

Трубчатые электрические нагреватели (ТЭНы) — это фундаментальные компоненты современного промышленного оборудования, обеспечивающие точный и стабильный нагрев широкого спектра сред: от воды и агрессивных химических растворов до масел и различных газов. Наша компания ten.bz специализируется на производстве и поставке промышленных ТЭНов, соответствующих строгим требованиям ГОСТ 13268-82, что гарантирует их высочайшую надёжность и длительный срок службы. Мы предлагаем нагреватели мощностью от 0.5 кВт до 150 кВт, способные эффективно функционировать при температурах до +750°C. Выбирая продукцию ten.bz, вы получаете не просто качественный ТЭН из нержавеющей стали AISI 304 или AISI 316, но и комплексное инженерное решение, разработанное с учётом специфики ваших производственных задач. Оцените преимущества прямого сотрудничества с ведущим российским производителем.

Параметр	Значение
Мощность	от 0.5 кВт до 150 кВт
Напряжение	12В, 24В, 48В, 110В, 220В, 380В, 660В
Диаметр трубки	6.5 мм, 8.0 мм, 8.5 мм, 10.0 мм, 13.0 мм, 16.0 мм
Материал оболочки	Нержавеющая сталь AISI 304, AISI 316, углеродистая сталь, медь
Рабочая температура	до +750°C (для воздуха), до +150°C (для воды)
Рабочая среда	Вода, воздух, масло, щелочи, кислоты, пищевые продукты
Плотность мощности	до 15 Вт/см² (для воды), до 5 Вт/см² (для воздуха)
Тип подключения	Резьбовые штуцера, фланцы, шпильки

Промышленные ТЭНы выпускаются в 5 основных формах: U-образные, W-образные, спиральные, блочные и оребрённые

Промышленные ТЭНы производятся в пяти основных формах, что позволяет подобрать оптимальное решение для любых производственных задач. Выбор конфигурации напрямую влияет на эффективность теплопередачи и срок службы оборудования.

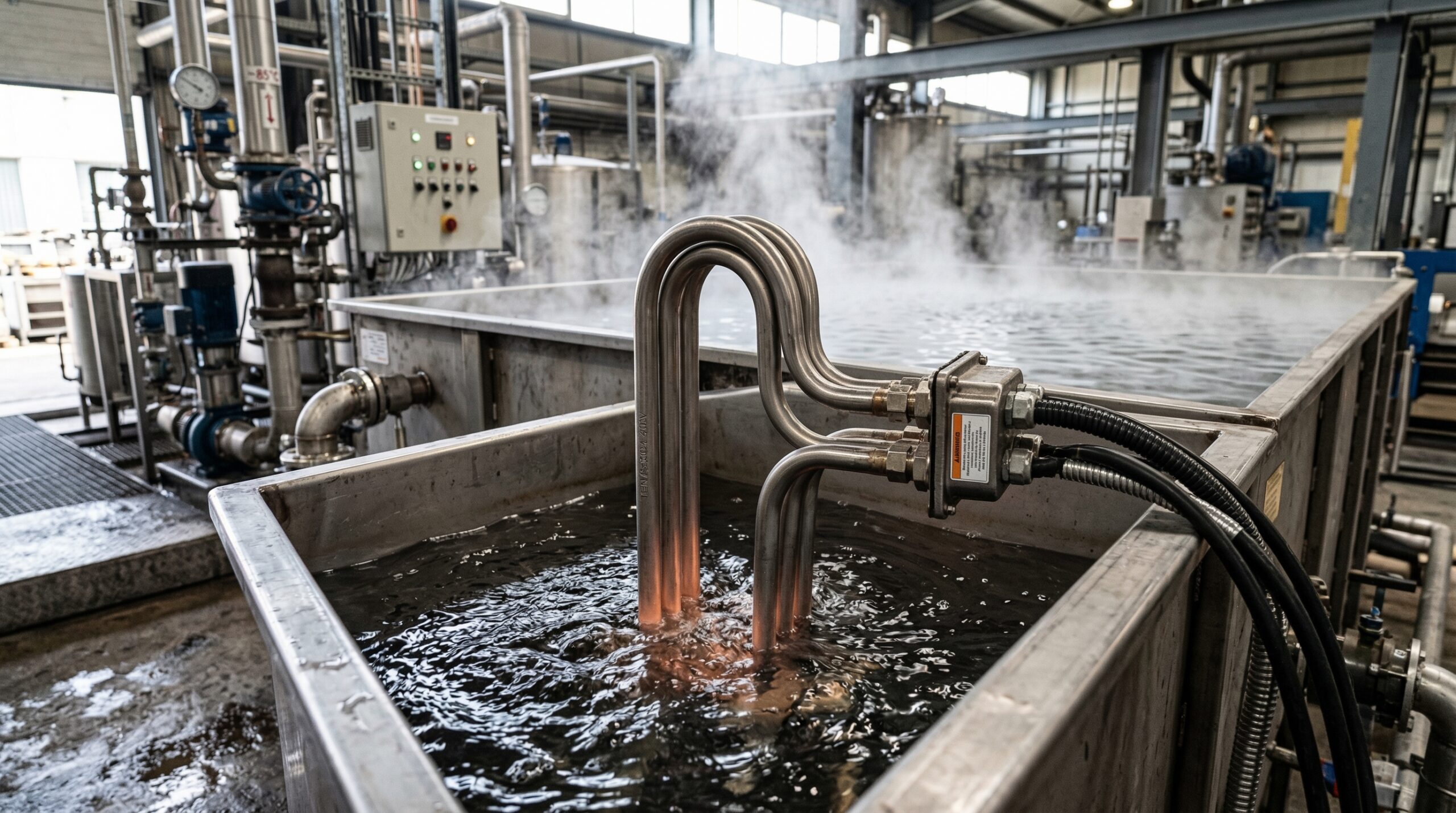

• U-образные ТЭНы — наиболее распространённая конфигурация в виде изогнутой трубки. Они идеально подходят для нагрева воды в бойлерах и ёмкостях, обеспечивая равномерное распределение тепла. Компактность и простота монтажа делают их востребованными во многих системах. Например, ТЭН мощностью 6 кВт для промышленных котлов часто имеет именно такую форму.
• W-образные ТЭНы — модификация U-образных с двумя и более изгибами. Такая форма увеличивает площадь поверхности нагрева при сохранении компактных размеров, что критично для ускоренного нагрева больших объёмов жидкостей или воздуха в промышленных печах и сушильных камерах.
• Спиральные ТЭНы — трубка, свёрнутая в спираль. Эта форма обеспечивает максимальную площадь теплообмена в ограниченном пространстве и часто используется в промышленных водонагревателях, парогенераторах и конвекционных печах. Например, спиральный ТЭН диаметром 10 мм может иметь длину до 6 метров, эффективно распределяя тепловую энергию.
• Блочные ТЭНы (ТЭНБ) — нагревательные блоки из нескольких ТЭНов, закреплённых на общем фланце. Они предназначены для нагрева больших объёмов жидкостей (вода, масло) или газов в промышленных резервуарах. ТЭНБ на 380В мощностью 15 кВт с фланцем 80 мм — стандартное решение для промышленных систем отопления, упрощающее монтаж и обеспечивающее высокую общую мощность.
• Оребрённые ТЭНы — трубчатые нагреватели с навитыми на поверхность металлическими рёбрами. Оребрение значительно увеличивает площадь теплообмена с воздухом, что делает их идеальными для воздушных калориферов, тепловых пушек и сушильных камер. Оребрённый ТЭН длиной 1,5 метра способен нагревать до 500 м³/ч воздуха до температуры +300°C.

Выбор оптимальной формы ТЭНа напрямую влияет на энергоэффективность системы. Правильно подобранный нагреватель способен сократить энергопотребление на 10–15%.

Материал оболочки ТЭНа выбирают по типу рабочей среды: нержавеющая сталь для воды и растворов, углеродистая сталь для масел и воздуха, медь для чистой воды

Материал оболочки определяет долговечность, коррозионную стойкость и сферу применения ТЭНа. Мы производим нагреватели из следующих материалов, каждый из которых обладает уникальными свойствами:

• Нержавеющая сталь AISI 304. Один из самых популярных материалов благодаря универсальности и коррозионной стойкости. Содержание 18% хрома и 8% никеля обеспечивает устойчивость к окислению при температурах до +800°C и к воздействию воды, пара и многих химических растворов. ТЭНы из AISI 304 подходят для нагрева воды, слабощелочных и слабокислых растворов. Например, ТЭН мощностью 3 кВт для водонагревателя чаще всего изготавливается из этой стали.
• Нержавеющая сталь AISI 316. Улучшенная версия AISI 304 за счёт добавления 2–3% молибдена, который повышает устойчивость к питтинговой коррозии в средах с хлоридами и серной кислотой. ТЭНы из AISI 316 незаменимы в пищевой, химической промышленности и для нагрева морской воды. Для работы с концентрированными кислотами оптимальным выбором будет ТЭН из AISI 316 диаметром 10 мм и мощностью 9 кВт.
• Углеродистая сталь. Наиболее экономичный вариант для оболочки. Такие ТЭНы подходят для нагрева масел, воздуха и газов в условиях, где коррозия не является проблемой. Углеродистая сталь не рекомендуется для водных сред из-за низкой коррозионной стойкости. Максимальная рабочая температура составляет +450°C.
• Медь. Медные ТЭНы обладают отличной теплопроводностью и устойчивостью к коррозии в чистой воде. Их часто используют в бытовых водонагревателях и системах отопления для нагрева воды до +90°C. Применение ограничено средами без агрессивных химических компонентов.

Согласно ГОСТ 13268-82, материал оболочки должен строго соответствовать условиям эксплуатации. Неправильный выбор приводит к преждевременному выходу ТЭНа из строя и дорогостоящим простоям. Специалисты ten.bz помогут подобрать оптимальный материал, обеспечивающий срок службы нагревателя до 10 лет и более.

Промышленные ТЭНы применяются в 7 ключевых отраслях: от пищевой промышленности до энергетики и ЖКХ

Промышленные ТЭНы — универсальные нагревательные элементы, применяемые почти во всех отраслях промышленности. Гибкость конфигурации и адаптивность к разным средам позволяют решать широкий спектр задач по нагреву. Ключевые области применения:

• Пищевая промышленность. Нагрев воды, молока, сиропов и масел в пастеризаторах, варочных котлах и хлебопекарных печах. Используются ТЭНы из пищевой нержавеющей стали (AISI 304, AISI 316), которые не вступают в реакцию с продуктами. Например, ТЭН мощностью 12 кВт для молочных пастеризаторов обеспечивает равномерный нагрев до +95°C.
• Химическая и нефтегазовая промышленность. Нагрев агрессивных растворов, масел, битума и газов. Требуются ТЭНы с повышенной коррозионной стойкостью из AISI 316 или специальных сплавов. Погружные ТЭНБ с фланцевым креплением используются для нагрева нефти в резервуарах до +200°C.
• Машиностроение и металлообработка. Применяются для нагрева масляных и гальванических ванн, сушки деталей, а также в термоформовочных машинах. Часто используются воздушные ТЭНы в сушильных шкафах с температурой до +500°C.
• Жилищно-коммунальное хозяйство (ЖКХ). ТЭНы являются основой систем отопления и горячего водоснабжения. Они устанавливаются в промышленные котлы и бойлеры. Блочные ТЭНы (ТЭНБ) мощностью от 15 до 100 кВт на 380В — стандартное решение для централизованных систем.
• Строительство. Используются в тепловых пушках для обогрева помещений, в сушильных камерах для древесины, а также для подогрева бетона зимой. Оребрённые ТЭНы мощностью 4,5 кВт эффективно справляются с обогревом больших объёмов воздуха.
• Энергетика. В котельных и на электростанциях ТЭНы применяются для подогрева мазута, масла и воды, а также для поддержания температуры технологических жидкостей.
• Сельское хозяйство. Обогрев теплиц, сушка зерна и поддержание микроклимата в животноводческих комплексах.

По данным аналитических агентств, спрос на промышленные ТЭНы ежегодно растёт на 5–7% благодаря их надёжности и возможности точного контроля температуры. Эта универсальность позволяет интегрировать ТЭНы в самые сложные промышленные системы для стабильного и экономичного теплоснабжения.

Как выбрать промышленный ТЭН: формула и практические советы

Правильный выбор промышленного ТЭНа предотвращает перерасход энергии и преждевременный выход оборудования из строя. Чтобы подобрать оптимальный нагреватель, необходимо рассчитать мощность и учесть 6 ключевых параметров.

1. Определите рабочую среду. Нагрев воды, масла, воздуха, агрессивного раствора или пищевого продукта определяет выбор материала оболочки (AISI 304, AISI 316, медь, углеродистая сталь) и плотности мощности.

2. Рассчитайте требуемую мощность (P). Для расчёта мощности, необходимой для нагрева жидкости, используется формула:

P = (m × c × ΔT) / (t × η × 860)

• P — требуемая мощность ТЭНа, кВт;
• m — масса нагреваемой среды, кг (для воды 1 литр ≈ 1 кг);
• c — удельная теплоёмкость среды, ккал/(кг·°C) (для воды = 1; для масла ≈ 0,45);
• ΔT — разница между конечной и начальной температурой, °C;
• t — время нагрева, часы;
• η — КПД системы (0,9–0,98 для жидкостей, 0,7–0,85 для воздуха);
• 860 — коэффициент перевода ккал в кВт·ч.

Например, для нагрева 100 литров воды (m=100 кг) с +20°C до +80°C (ΔT=60°C) за 2 часа (t=2 ч) с КПД 0,95 расчёт будет таким:

P = (100 × 1 × 60) / (2 × 0,95 × 860) ≈ 3,67 кВт

Следовательно, потребуется ТЭН мощностью около 4 кВт. Расчёт для воздуха сложнее и требует учёта объёма, скорости потока и теплопотерь.

3. Выберите напряжение. Промышленные ТЭНы работают от 12В до 660В. Наиболее распространены модели на 220В и 380В. Убедитесь, что напряжение соответствует вашей электросети.

4. Определите размеры и форму. Длина, диаметр трубки (6,5 мм, 8,0 мм, 10,0 мм, 13,0 мм, 16,0 мм) и форма (U-образный, W-образный, блочный) должны соответствовать габаритам вашего оборудования.

5. Учитывайте удельную мощность. Этот параметр (Вт/см²) показывает, сколько тепла выделяется с 1 см² поверхности ТЭНа. Для воды плотность может достигать 15 Вт/см², для масла — 3–5 Вт/см², для воздуха — 1–3 Вт/см². Превышение допустимого значения приводит к перегреву и быстрому выходу ТЭНа из строя.

6. Выберите тип крепления. Резьбовые штуцера (М14, М18, М22), фланцы (DN40, DN50, DN80) или шпильки. Выбор зависит от конструкции вашего оборудования.

По статистике, более 37% неисправностей ТЭНов возникают из-за неправильного подбора мощности или материала. Наши инженеры готовы предоставить бесплатную консультацию и помочь с точным расчётом.

Как заказать промышленные ТЭНы в ten.bz

Заказ промышленных ТЭНов в ten.bz — это простой и прозрачный процесс из 6 шагов, от консультации до доставки.

1. Консультация и подбор. Свяжитесь с нами по телефону или через сайт. Опишите задачу: среда нагрева (вода, воздух, масло), требуемая температура, объём, время нагрева и предпочтительные размеры. Наши инженеры помогут рассчитать мощность и подобрать материал оболочки (AISI 304, AISI 316) и конфигурацию по ГОСТ 13268-82.

2. Предоставление технического задания. Для индивидуального производства предоставьте чертёж или эскиз. Если их нет, наши специалисты помогут составить ТЗ, учтя все нюансы: тип крепления (штуцер М22, фланец DN65), длину трубки (от 200 до 3000 мм) и диаметр (от 6,5 до 16 мм).

3. Расчёт стоимости и коммерческое предложение. После согласования технических параметров мы оперативно подготовим коммерческое предложение с точной стоимостью и сроками изготовления. Цены на ТЭНы для воды начинаются от 800 рублей, на блочные ТЭНы — от 3500 рублей.

4. Оформление заказа и оплата. После подтверждения коммерческого предложения мы выставляем счёт. Работаем с юридическими и физическими лицами по безналичному расчёту. Для постоянных клиентов возможны гибкие условия.

5. Производство и контроль качества. Ваш заказ поступает в производство. Каждый ТЭН проходит многоступенчатый контроль качества, включая проверку электрической прочности изоляции, сопротивления и герметичности.

6. Доставка по всей России. Готовая продукция упаковывается и отправляется транспортными компаниями в любой регион. Сроки изготовления стандартных ТЭНов — от 3 до 7 рабочих дней, для сложных проектов — от 7 до 14 рабочих дней.

Наши клиенты отмечают, что с нами процесс заказа становится на 30% быстрее и прозрачнее. Мы гарантируем индивидуальный подход и высокое качество продукции, подтверждённое сертификатами соответствия.

Цена промышленного ТЭНа зависит от 7 факторов: мощности, материала, размеров, формы, крепления, объёма заказа и срочности

Стоимость промышленного ТЭНа зависит от нескольких ключевых факторов. Понимая их, вы можете оптимизировать затраты без потери качества. Как производитель, ten.bz предлагает выгодные условия без посреднических наценок.

Ключевые факторы, влияющие на стоимость ТЭНа:

• Мощность и напряжение. Чем выше мощность (ТЭН 20 кВт дороже, чем 3 кВт) и сложнее требования к напряжению (нестандартное 660В), тем выше стоимость.
• Материал оболочки. Нержавеющая сталь AISI 304 — стандартный вариант. ТЭНы из более дорогой стали AISI 316, стойкой к агрессивным средам, будут стоить на 15–25% дороже. Углеродистая сталь — самый бюджетный вариант для воздушных ТЭНов.
• Диаметр и длина трубки. Увеличение диаметра (с 8,0 до 16,0 мм) и длины ТЭНа напрямую влияет на количество материала и его стоимость.
• Форма и конфигурация. Стандартные U-образные ТЭНы дешевле. Сложные формы (W-образные, спиральные, блочные, оребрённые) требуют более трудоёмкого производства и стоят дороже.
• Тип крепления. Наличие резьбовых штуцеров, фланцев (например, DN80) или термостатов увеличивает итоговую стоимость.
• Объём заказа. При заказе больших партий (от 50 штук) мы предоставляем скидки, что снижает удельную стоимость каждого изделия.
• Срочность изготовления. Стандартные сроки производства — от 3 до 14 рабочих дней. Срочное изготовление может повлечь дополнительную наценку.

Преимущества прямого сотрудничества с ten.bz:

Работая напрямую с производителем, вы получаете гарантию качества по ГОСТ 13268-82 и прозрачное ценообразование без наценок посредников. По нашим данным, прямое сотрудничество позволяет клиентам экономить до 20–30% от рыночной стоимости. Кроме того, вы получаете полную техническую поддержку и возможность изготовления ТЭНов по индивидуальным чертежам.
