Трубчатые электрические нагреватели (ТЭНы) – это незаменимые компоненты в тысячах промышленных процессов, от нагрева воды и воздуха до работы с агрессивными химическими средами. На ten.bz мы предлагаем полный спектр промышленных ТЭНов, соответствующих строгим стандартам ГОСТ 13268-82, гарантируя исключительную надёжность и долговечность. Наши изделия спроектированы для эффективного решения самых сложных задач, обеспечивая стабильную работу оборудования в режиме 24/7. Мы не просто продаём ТЭНы – мы предлагаем комплексные решения, основанные на глубоком понимании технологических потребностей российского рынка, с возможностью индивидуального подбора и расчёта мощности для каждого клиента. Оцените преимущества прямого сотрудничества с производителем, получая продукцию, которая превосходит ожидания.

Параметр	Значение
Тип нагревателя	Трубчатый электрический нагреватель (ТЭН)
Материал оболочки	Нержавеющая сталь (AISI 304, AISI 316), углеродистая сталь, медь
Диаметр оболочки	От 6,5 до 16 мм (стандартные: 8, 10, 13 мм)
Мощность	От 0,5 до 20 кВт (индивидуально до 50 кВт и выше)
Рабочее напряжение	12 В, 24 В, 48 В, 127 В, 220 В, 380 В
Рабочая среда	Вода, воздух, масла, жиры, кислоты, щелочи, расплавы
Максимальная температура нагрева	До 850 °C (для воздушных), до 150 °C (для воды)
Длина активной части	От 100 до 6000 мм
Форма	Прямые, U-образные, W-образные, спиральные, блочные, оребрённые
Крепление	Штуцерное (резьба G1/2, G1, G1 1/4, M14, M18, M22), фланцевое, без крепления
ГОСТ	ГОСТ 13268-82

Промышленные ТЭНы: купить по цене производителя — надёжность и долговечность для любых задач

Ключевые технические характеристики, определяющие эффективность ТЭНов

Эффективность и долговечность промышленного ТЭНа определяют его технические характеристики, которые подбирают под конкретные условия эксплуатации. Ключевые параметры — мощность, напряжение, диаметр и материал оболочки, а также удельная поверхностная мощность. Диаметр оболочки, варьирующийся от 6,5 до 16 мм, напрямую влияет на площадь теплообмена и поверхностную мощность (Вт/см²). Этот показатель критически важен: для воды он составляет 9–15 Вт/см², для масла — 3–5 Вт/см², а для воздуха — 2–4 Вт/см². Превышение этих значений приводит к перегреву элемента и его быстрому выходу из строя.

Мы производим ТЭНы мощностью от 0,5 кВт до 20 кВт в стандартном исполнении, а по индивидуальному заказу — до 50 кВт. Рабочее напряжение составляет 12 В, 24 В, 48 В, 127 В, 220 В или 380 В, что обеспечивает совместимость с любыми промышленными сетями. Внутри каждого ТЭНа находится спираль из высокоомного сплава (нихрома), обеспечивающая заданное сопротивление и равномерный нагрев. Согласно ГОСТ 13268-82, все элементы проходят строгий контроль качества, включая проверку сопротивления изоляции и электрической прочности, что гарантирует безопасную работу. Герметичные концевые заделки обеспечивают защиту от влаги и пыли, что особенно важно для эксплуатации в агрессивных средах.

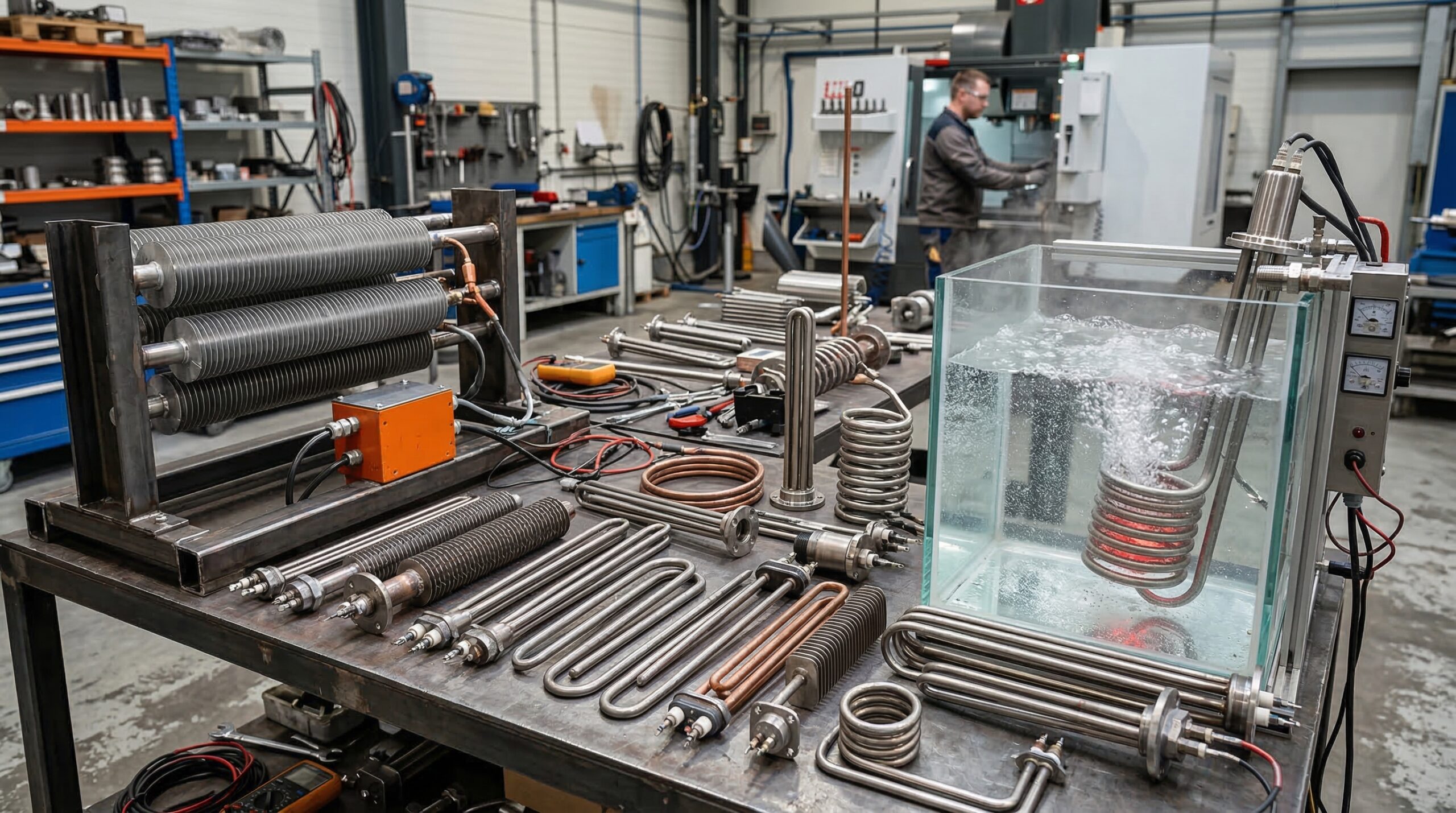

Основные формы и конфигурации ТЭНов для разных задач

Форма и конфигурация ТЭНа подбираются для интеграции в конкретное оборудование и обеспечения максимальной эффективности теплообмена. Мы предлагаем широкий спектр исполнений, разработанных для специфических условий и задач.

Прямые ТЭНы: Универсальные нагреватели для сушильных камер, печей и воздушных калориферов. Длина может достигать 6 метров.
U-образные и W-образные ТЭНы: Оптимальны для погружного нагрева жидкостей в ёмкостях, котлах и бойлерах. Изгиб увеличивает активную площадь нагрева в ограниченном пространстве.
Спиральные ТЭНы: Используются для компактного размещения высокой мощности, например, в водонагревателях малого объёма или для локального нагрева.
Блочные ТЭНы (ТЭНБ): Это сборка из нескольких трубчатых элементов на общем фланце. Решение для высокомощного нагрева больших объёмов жидкостей или газов. Например, ТЭНБ мощностью 9 кВт часто используются в промышленных парогенераторах.
Оребрённые ТЭНы: Разработаны для нагрева воздуха и газов. Стальные или алюминиевые рёбра на поверхности ТЭНа увеличивают площадь теплообмена до 2,5 раз. Это повышает эффективность нагрева и снижает поверхностную мощность, продлевая срок службы элемента. Правильный выбор формы ТЭНа может увеличить эффективность теплопередачи до 20% и продлить срок службы на 15–25%.

Помимо стандартных форм, ten.bz изготавливает ТЭНы по индивидуальным чертежам заказчика. Это позволяет адаптировать нагревательный элемент под уникальные конструктивные особенности оборудования, что особенно актуально для нестандартных промышленных установок.

Материалы оболочки ТЭНов для разных рабочих сред

Материал оболочки — ключевой фактор, определяющий надёжность, долговечность и безопасность ТЭНа в конкретной рабочей среде. Ошибка в выборе приводит к коррозии, пробою изоляции и преждевременному выходу элемента из строя. Мы используем только сертифицированные материалы, соответствующие высоким стандартам качества.

Нержавеющая сталь AISI 304: Наиболее распространённый материал для нагрева воды, нейтральных растворов, слабоагрессивных сред и воздуха. Обладает хорошей коррозионной стойкостью и выдерживает температуру до 700 °C. Идеально подходит для большинства водонагревателей и сушильных камер.
Нержавеющая сталь AISI 316: Используется для агрессивных химических сред (кислоты, щелочи, растворы солей) и для работы при температурах до 800 °C. Повышенная коррозионная стойкость за счёт добавления молибдена делает её незаменимой в гальванических ваннах и химических реакторах.
Углеродистая сталь: Применяется для нагрева неагрессивных газов, воздуха и масел, где коррозионная стойкость не является первостепенной задачей. Это экономичный, но менее устойчивый к влажности вариант.
Медь: Отличается высокой теплопроводностью и устойчивостью к образованию накипи, что делает её идеальным выбором для нагрева питьевой воды в бойлерах. Медные ТЭНы обеспечивают быстрый и эффективный нагрев.
Incoloy (800/840): Специализированные сплавы для экстремально высоких температур (до 1000 °C) и особо агрессивных сред, где требуется максимальная стойкость к окислению. Используются в высокотемпературных печах и химическом оборудовании.

По нашей статистике, до 30% отказов ТЭНов связаны с неправильным выбором материала оболочки. Наши инженеры помогут подобрать оптимальный материал, учитывая особенности вашей рабочей среды и температурные режимы, чтобы обеспечить максимальную производительность и безопасность.

Основные области применения промышленных ТЭНов

Промышленные ТЭНы — универсальные нагреватели, применяемые в десятках отраслей: от пищевой промышленности до нефтехимии. Благодаря гибкости конфигураций, нагреватели ten.bz работают как в небольших мастерских, так и на крупных производственных линиях.

Водонагревательное оборудование: Котлы отопления, бойлеры, парогенераторы. В промышленных бойлерах на 500–1000 литров часто используют блочные ТЭНы (ТЭНБ) мощностью 15–30 кВт для быстрого нагрева воды до 90–95 °C.
Промышленные печи и сушильные камеры: В печах для термообработки металлов или сушильных камерах для древесины ТЭНы обеспечивают равномерное распределение тепла и поддержание температур до 600 °C. Оребрённые ТЭНы длиной до 3 метров в конвекционных сушилках сокращают время сушки на 25–30%.
Нагрев масел и жиров: В маслонагревателях и фритюрницах используются ТЭНы с низкой поверхностной мощностью (3–5 Вт/см²) для предотвращения разложения среды.
Гальваника и химия: Для нагрева кислот и щелочей в гальванических ваннах применяются ТЭНы из нержавеющей стали AISI 316 или Incoloy. Они поддерживают заданную температуру с точностью до ±1 °C, что критично для химических процессов.
Пищевая промышленность: В пастеризаторах, варочных котлах и хлебопекарных печах ТЭНы из AISI 304 обеспечивают гигиеничный и эффективный нагрев.
Климатическое оборудование: Воздушные ТЭНы и калориферы применяются в системах вентиляции, кондиционирования и тепловых завесах.
Медицинское оборудование: В стерилизаторах, автоклавах и инкубаторах требуются высокоточные и надёжные ТЭНы из нержавеющей стали.

Благодаря универсальности, ТЭНы ten.bz являются ключевым элементом в тысячах технологических процессов, обеспечивая контролируемый нагрев в любых условиях.

Как выбрать ТЭН: расчёт мощности и ключевые параметры

Правильный выбор ТЭНа — залог эффективной работы оборудования и экономии электроэнергии. Ошибка в расчётах приводит к перерасходу ресурсов и преждевременному выходу нагревателя из строя. Расчёт мощности — первый и главный шаг.

Формула для расчёта мощности (P) ТЭНа для нагрева жидкости:

P = (m × c × ΔT) / (t × η × 860)

Где:

P – требуемая мощность ТЭНа, кВт.
m – масса нагреваемой среды, кг (для воды 1 л ≈ 1 кг).
c – удельная теплоёмкость среды (вода — 1 ккал/(кг·°C); масло — ~0,5 ккал/(кг·°C)).
ΔT – разница между конечной и начальной температурой, °C.
t – желаемое время нагрева, ч.
η – КПД системы нагрева (обычно 0,95–0,98 для жидкостей).
860 – коэффициент пересчёта ккал в кВт·ч.

Пример расчёта: Нагреть 100 кг воды с 20 °C до 80 °C за 2 часа (КПД = 0,97).
P = (100 кг × 1 ккал/(кг·°C) × 60 °C) / (2 ч × 0,97 × 860) = 6000 / 1668,4 ≈ 3,6 кВт.

Ключевые параметры выбора:

Поверхностная мощность (Вт/см²): Критически важный параметр, который должен соответствовать нагреваемой среде. Для воды — 9–15 Вт/см², для масел — 3–5 Вт/см², для воздуха — 2–4 Вт/см². Превышение этих значений — причина до 40% поломок ТЭНов из-за перегрева.
Материал оболочки: Подбирается под агрессивность среды (AISI 304 для воды, AISI 316 для кислот, медь для питьевой воды).
Форма и габариты: Должны соответствовать конструкции оборудования (длина, диаметр, радиус изгиба).
Тип крепления: Штуцерные (с резьбой G1/2, M14 и др.) или фланцевые (для ТЭНБ) обеспечивают герметичное соединение.
Напряжение: Должно соответствовать электросети (220 В, 380 В и др.).
Дополнительные опции: Встроенный терморегулятор, термопара для контроля температуры, взрывозащищённое исполнение.

До 60% случаев преждевременного выхода ТЭНа из строя можно предотвратить за счёт корректного расчёта мощности и выбора поверхностной плотности. Наши инженеры помогут с расчётом и подбором нагревателя для вашего технологического процесса.

Как заказать промышленные ТЭНы на ten.bz: 5 простых шагов

Процесс заказа на ten.bz прост и прозрачен. Мы изготавливаем и поставляем продукцию в сжатые сроки с полным соблюдением ТЗ. Процесс состоит из 5 этапов:

Консультация и запрос. Свяжитесь с нами по телефону, почте или через форму на сайте. Предоставьте информацию: среда нагрева, мощность (кВт), напряжение (В), габариты, форма, материал оболочки и тип крепления. Приложите чертежи, если они есть.
Разработка ТЗ. На основе ваших данных инженеры подготовят техническое задание. Мы предложим стандартное решение или создадим индивидуальный проект, согласовав все параметры для гарантии производительности.
Коммерческое предложение. После согласования ТЗ вы получите подробное предложение со стоимостью, сроками изготовления и условиями поставки. Мы гарантируем прозрачное ценообразование.
Производство. После подтверждения заказа он поступает в цех. Производство ведётся на современном оборудовании в соответствии с ГОСТ 13268-82. Срок изготовления индивидуального заказа — от 3 до 10 рабочих дней.
Доставка. Готовую продукцию тщательно упаковываем и отправляем по вашему адресу. Мы работаем с ведущими транспортными компаниями и доставляем заказы по всей России.

Наши менеджеры готовы помочь на каждом этапе оформления заказа, обеспечивая комфортное и эффективное сотрудничество.

Стоимость промышленных ТЭНов: из чего складывается цена

Стоимость промышленного ТЭНа зависит от нескольких факторов. Как производитель, мы предлагаем прозрачное ценообразование без посреднических наценок.

Основные факторы, влияющие на цену:

Материал оболочки. Наиболее значимый фактор. ТЭНы из углеродистой стали — самый экономичный вариант. Изделия из нержавеющей стали AISI 316 или сплавов Incoloy стоят дороже из-за высокой стоимости сырья.
Мощность и размеры. Цена растёт с увеличением мощности и габаритов нагревателя, так как требуется больше материалов.
Сложность формы. Прямые ТЭНы дешевле, чем U-образные, спиральные или блочные (ТЭНБ). Оребрение также увеличивает стоимость.
Тип крепления. Штуцерное крепление (резьба G1/2) экономичнее фланцевого, требующего более сложной обработки.
Рабочее напряжение. Стандартные 220/380 В не влияют на цену, но низковольтные ТЭНы (12/24 В) могут быть дороже из-за использования более толстой нихромовой проволоки.
Объём заказа. Для оптовых партий действуют скидки, что делает сотрудничество с нами ещё более выгодным.
Дополнительные опции. Встроенная автоматика (термопары, терморегуляторы) или взрывозащищённое исполнение увеличивают итоговую стоимость, но расширяют функциональность.

Работа напрямую с производителем ten.bz экономит до 15–20% по сравнению с ценами дистрибьюторов. Инвестиции в качественные ТЭНы окупаются за 6–12 месяцев за счёт снижения энергопотребления (на 5–10%) и затрат на обслуживание (до 20%). Мы предлагаем оптимальное соотношение цены и качества для долгосрочной выгоды вашего бизнеса. Для точного расчёта стоимости свяжитесь с нашим отделом продаж.

Часто задаваемые вопросы

Какой срок службы у промышленных ТЭНов?

Срок службы промышленных ТЭНов зависит от множества факторов: материала оболочки, условий эксплуатации, рабочей среды, поверхностной мощности и частоты включений/выключений. В среднем, для ТЭНов из нержавеющей стали AISI 304, работающих в воде при соблюдении паспортных данных и рекомендованной поверхностной мощности (9-15 Вт/см²), он составляет от 10 000 до 15 000 часов непрерывной работы. При использовании в агрессивных средах (например, в кислотах) или при высоких температурах до 850 °C, срок службы может снизиться до 5 000 – 8 000 часов. Регулярное техническое обслуживание, своевременная очистка от накипи или отложений, а также правильный подбор ТЭНа под конкретную среду продлевают его ресурс на 20-30%.

Можно ли использовать ТЭН для воды в масле?

Нет, это категорически не рекомендуется и может быть крайне опасно. ТЭНы для воды имеют определённую поверхностную мощность (обычно 9-15 Вт/см²), рассчитанную на высокую теплопроводность воды. Масло, по сравнению с водой, обладает значительно более низкой теплопроводностью. Использование ТЭНа для воды в масле приведёт к его быстрому перегреву, коксованию масла на поверхности элемента, пробою изоляции и очень быстрому выходу из строя ТЭНа. Более того, перегрев может спровоцировать возгорание масла. Для нагрева масел и других вязких сред требуются специальные ТЭНы с пониженной поверхностной мощностью, как правило, 3-5 Вт/см², чтобы избежать перегрева и обеспечить безопасную эксплуатацию.

Какие стандарты качества применяются к вашим ТЭНам?

Все наши промышленные ТЭНы производятся в строгом соответствии с государственным стандартом ГОСТ 13268-82 «Электронагреватели трубчатые. Общие технические условия», который регламентирует основные технические требования, методы испытаний и правила приёмки. Мы также используем материалы, соответствующие международным стандартам, таким как нержавеющие стали AISI 304 и AISI 316, что гарантирует химическую стойкость и долговечность. Каждый ТЭН проходит многоступенчатый контроль качества, включая проверку сопротивления изоляции (не менее 0,5 МОм), герметичности и электрической прочности (испытательное напряжение до 1500 В), что подтверждается соответствующими сертификатами и протоколами испытаний. Это позволяет нам гарантировать высокую надёжность и безопасность нашей продукции.

Как правильно рассчитать мощность ТЭНа для нагрева ёмкости с жидкостью?

Для точного расчёта мощности (P) ТЭНа, необходимой для нагрева жидкости, используется формула: P = (m × c × ΔT) / (t × η × 860). Здесь P – мощность в кВт; m – масса жидкости в кг; c – удельная теплоёмкость жидкости (для воды 1 ккал/(кг·°C) или 4,18 кДж/(кг·°C)); ΔT – необходимый перепад температур в °C; t – желаемое время нагрева в часах; η – КПД нагревателя (обычно 0,95-0,98 для погружных ТЭНов, учитывает теплопотери); 860 – коэффициент пересчёта ккал в кВт·ч. Например, для нагрева 100 литров воды на 60 °C за 2 часа потребуется ТЭН мощностью около 3,6 кВт. Наши инженеры готовы помочь с точным расчётом, учитывая все теплопотери системы и специфику вашей среды.

Вы производите ТЭНы по индивидуальным чертежам?

Да, мы специализируемся на изготовлении промышленных ТЭНов по индивидуальным заказам. Мы работаем как с готовыми чертежами заказчика, так и можем разработать конструкцию ТЭНа на основе ваших технических требований и условий эксплуатации. Это позволяет максимально точно адаптировать нагревательный элемент под специфику вашего оборудования, его габаритные размеры, тип нагреваемой среды, требуемую мощность и напряжение, обеспечивая оптимальную производительность и долговечность. Срок изготовления индивидуального заказа обычно составляет от 3 до 10 рабочих дней, в зависимости от сложности и объёма. Мы гарантируем полное соответствие изготовленного изделия утверждённым чертежам и техническим условиям.

Какие типы креплений доступны для промышленных ТЭНов?

Мы предлагаем широкий спектр типов креплений для промышленных ТЭНов, чтобы обеспечить их надёжную и герметичную установку в любое оборудование. Наиболее распространённые типы креплений включают: штуцерные крепления с резьбой различных размеров (например, G1/2, G1, G1 1/4, а также метрические резьбы М14, М18, М22), которые используются для врезки ТЭНа в стенку ёмкости или трубопровода. Также доступны фланцевые крепления, которые чаще всего применяются для блочных ТЭНов (ТЭНБ), обеспечивая герметичное соединение с фланцем ёмкости. Для специальных задач возможно изготовление ТЭНов без креплений, с запрессованным фланцем, или с другими нестандартными решениями по запросу клиента. Выбор крепления зависит от конструкции вашего оборудования и условий эксплуатации.

Какие преимущества дают оребрённые ТЭНы?

Оребрённые ТЭНы специально разработаны для высокоэффективного нагрева воздуха и газов. Их главное преимущество заключается в значительно увеличенной площади теплообмена – за счёт установки алюминиевых или стальных рёбер на поверхности ТЭНа эта площадь возрастает в 2-3 раза по сравнению с гладкими ТЭНами. Это позволяет передавать больше тепла при более низкой поверхностной мощности (обычно 2-4 Вт/см²), что предотвращает перегрев нагреваемого воздуха и самого нагревательного элемента. В результате оребрённые ТЭНы обладают более высоким КПД (до 90% при нагреве воздуха), имеют увеличенный срок службы и обеспечивают более равномерный нагрев воздушного потока. Они идеально подходят для использования в воздушных калориферах, сушильных камерах, системах вентиляции и отопления.

Чтобы получить подробную консультацию, рассчитать стоимость или оформить заказ на промышленные ТЭНы, свяжитесь с нашими специалистами. Мы гарантируем оперативный отклик, профессиональный подход и поставку высококачественных нагревательных элементов, которые станут надёжным и долговечным решением для вашего производства. Звоните по телефону или заполните форму обратной связи на сайте – мы всегда готовы помочь!
