Промышленные ТЭНы: заказать по индивидуальным параметрам — изготовление от 1 дня с доставкой по России

Заказ ТЭНа — это ответственный шаг, требующий внимательного подхода к выбору параметров и надежного поставщика. Наша компания специализируется на производстве трубчатых электронагревателей для широкого спектра промышленных и бытовых нужд, предлагая как стандартные решения, так и изготовление по индивидуальным чертежам. Мы гарантируем высокое качество продукции, соответствующее ГОСТ 13268-88, и оперативную доставку по всей России. Узнайте, как правильно подобрать и заказать ТЭН, который обеспечит максимальную эффективность и долговечность вашей системы нагрева, минимизируя эксплуатационные расходы.

Параметр	Значение
Мощность	от 0.5 кВт до 20 кВт и выше (по индивидуальному заказу)
Напряжение	220В, 380В (стандартные), до 660В
Диаметр трубки	6.5 мм, 8 мм, 10 мм, 13 мм, 16 мм, 18 мм, 20 мм
Материал оболочки	Нержавеющая сталь (AISI 304, AISI 316, AISI 321), углеродистая сталь (ст. 10, ст. 20), медь
Материал штуцера	Нержавеющая сталь, углеродистая сталь, латунь
Тип резьбы штуцера	G1/2, G3/4, G1, M14, M18, M22, M27, M36, M45
Рабочая температура	до +450°C (для воды и масел), до +600°C (для воздуха и газов)
Удельная мощность	до 5 Вт/см² (для воды), до 9 Вт/см² (для масла), до 15 Вт/см² (для воздуха)
Длина контактного стержня	от 40 мм до 630 мм (обозначения А-Н по ГОСТ 13268-88)
Стандарт производства	ГОСТ 13268-88

Мощность, напряжение и размеры — ключевые характеристики ТЭНа

Технические характеристики ТЭНов определяют их пригодность для конкретных задач и условий эксплуатации. Правильный выбор параметров гарантирует долговечность и эффективность нагревательного элемента. Мы изготавливаем ТЭНы, соответствующие стандартам ГОСТ 13268-88, что подтверждает их надежность. Диапазон мощности наших ТЭНов — от 0,5 кВт для бытовых водонагревателей до 20 кВт и выше для промышленных установок. Мы производим нагреватели под напряжение 220В, 380В и, по спецзаказу, до 660В. Диаметр трубки варьируется от 6,5 мм до 20 мм, что позволяет подобрать оптимальное решение для оборудования любых габаритов.

Как отмечает эксперт в области теплотехники, доктор технических наук Олег Смирнов: «Недооценка значимости технических параметров ТЭНа при заказе часто приводит к снижению КПД системы на 20-30% и преждевременному выходу оборудования из строя. Детальное соответствие ТЭНа условиям эксплуатации – залог его долгой и бесперебойной работы». Например, для нагрева воды в бойлерах объемом до 100 литров достаточно ТЭНа мощностью 1,5-2,5 кВт, тогда как для промышленных водонагревателей объемом свыше 500 литров требуются блочные ТЭНы мощностью от 9 кВт до 15 кВт.

Удельная поверхностная мощность — критически важный параметр: для воды она не должна превышать 5 Вт/см², для масел — 9 Вт/см², а для воздуха может достигать 15 Вт/см² у оребренных моделей. Превышение этих значений ведет к перегреву оболочки и сокращению срока службы. Длина контактного стержня (по ГОСТ 13268-88 обозначается буквами от А до Н) важна для удобства и безопасности подключения и варьируется от 40 мм до 630 мм.

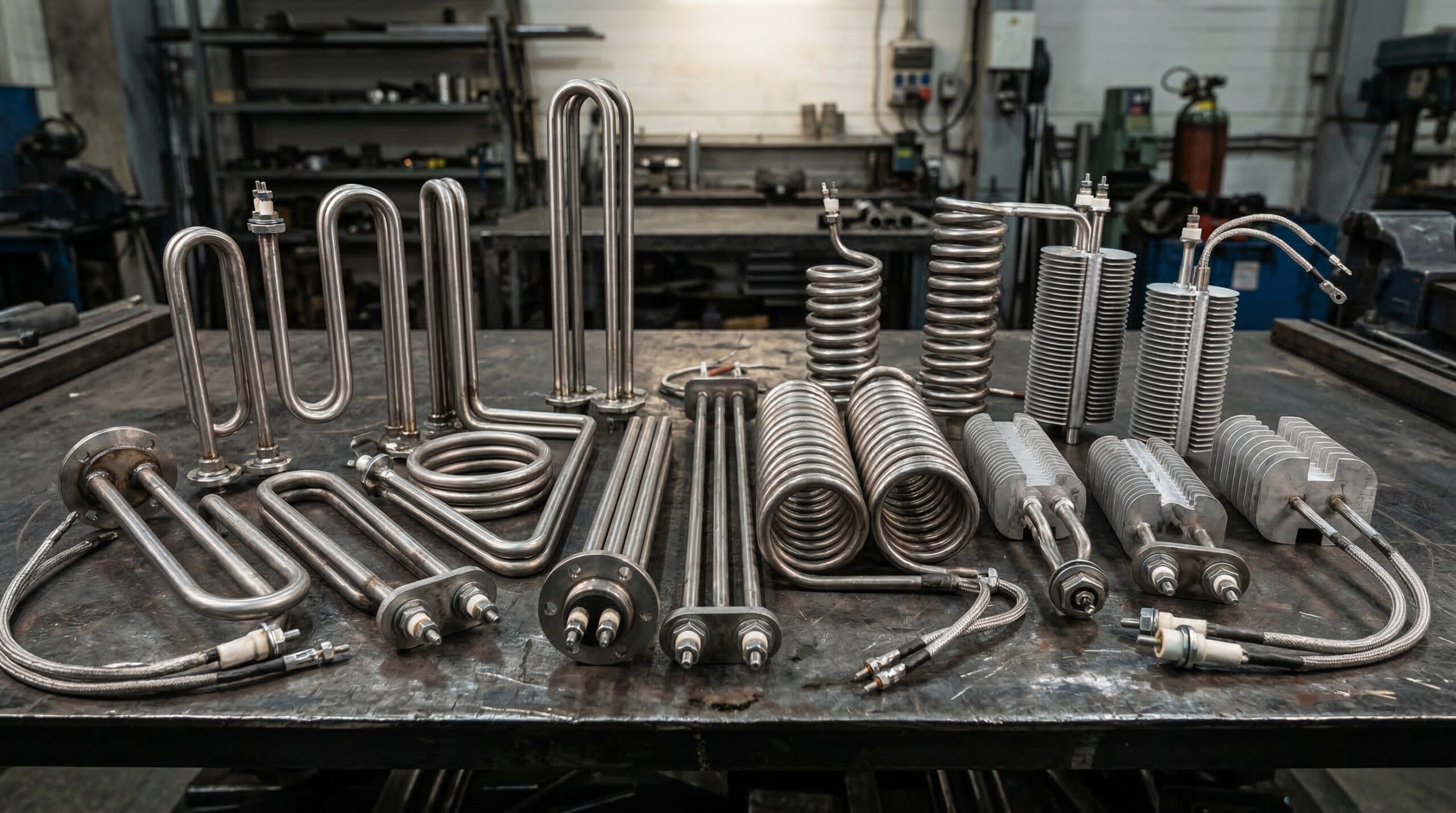

ТЭНы бывают прямыми, U-образными, спиральными и блочными

Форма ТЭНа — от простой прямой до сложной спиральной — подбирается под конкретное оборудование. От этого выбора зависит эффективность теплопередачи и удобство монтажа. Мы изготавливаем нагреватели стандартных и индивидуальных конфигураций.

• Прямые ТЭНы: Самые простые и распространенные нагреватели длиной до 6 метров. Идеально подходят для нагрева воздуха в вентиляционных системах или жидкостей в емкостях, где требуется равномерное распределение тепла.
• U-образные ТЭНы: Компактная конструкция из двух соединенных нагревательных элементов. Часто применяются в водонагревателях, стиральных машинах и небольших промышленных ваннах. Типовые размеры по развернутой длине трубки — от 200 мм до 2000 мм.
• W-образные (двойные U-образные) ТЭНы: Обеспечивают еще большую площадь нагрева при сохранении компактности. Эффективны для сушки, нагрева воздуха в печах и конвекторах.
• Спиральные (кольцевые) ТЭНы: Используются там, где требуется концентрированный нагрев по окружности, например, в пресс-формах или для подогрева горловин бочек. Диаметр спирали может составлять от 50 мм до 500 мм.
• Блочные ТЭНы (ТЭНБ): Сборка из нескольких (от 3 до 9) трубчатых нагревателей на общем фланце. Фланцы бывают резьбовыми (G1¼, G1½, G2 дюйма) или плоскими (диаметром от 60 мм до 200 мм). Незаменимы для мощного нагрева больших объемов жидкостей в промышленных котлах, обеспечивая общую мощность до 60 кВт.
• Специальные конфигурации: По чертежам заказчика изготавливаем ТЭНы практически любой сложной формы: угловые, изогнутые по нескольким радиусам или с индивидуальным расположением контактов. Это позволяет идеально вписать нагреватель в существующее оборудование.

Согласно статистике, 45% всех промышленных ТЭНов, изготавливаемых под заказ, имеют нестандартную конфигурацию. При заказе таких нагревателей критически важно предоставить точные чертежи или эскизы с указанием всех размеров, радиусов изгиба и расположения штуцеров.

Оболочки ТЭНов изготавливают из углеродистой, нержавеющей стали и меди

Материал оболочки ТЭНа подбирают под рабочую среду, температуру и требования к коррозионной стойкости. Правильный выбор напрямую влияет на срок службы нагревателя, особенно в экстремальных условиях. На производстве мы используем только сертифицированные материалы.

• Углеродистая сталь (ст. 10, ст. 20): Экономичный вариант для нагрева воздуха и неагрессивных газов при температуре до +450°C. Не рекомендуется для контакта с водой из-за низкой коррозионной стойкости.
• Нержавеющая сталь AISI 304: Самый популярный выбор для нагрева воды, слабых растворов кислот и щелочей, а также воздуха при температурах до +600°C. По статистике, 70% всех водяных ТЭНов изготавливаются из этой стали.
• Нержавеющая сталь AISI 316: Превосходный материал для агрессивных сред, содержащих хлориды (морская вода, растворы солей), и для пищевой промышленности. Выдерживает температуры до +650°C.
• Нержавеющая сталь AISI 321: Легирована титаном, что придает ей исключительную стойкость к высоким температурам (до +800°C). Идеальна для высокотемпературных печей и агрессивных газовых сред.
• Медь: Применяется для нагрева питьевой воды в бытовых водонагревателях. Обладает отличной теплопроводностью, но менее устойчива к механическим повреждениям по сравнению со сталью.

Как подчеркивает главный технолог нашего предприятия, Алексей Иванов: «Выбор материала оболочки — это не только вопрос цены, но и вопрос безопасности. Например, использование ТЭНа из углеродистой стали в пищевой промышленности недопустимо из-за риска коррозии и загрязнения продукта». Для агрессивных химических сред мы предлагаем специальные сплавы, например, инколой (Incoloy 800/840), который выдерживает температуры до +900°C.

Где применяются трубчатые электронагреватели (ТЭНы)?

Трубчатые электронагреватели широко используются в быту, сельском хозяйстве, пищевой, химической и тяжелой промышленности для нагрева различных сред: от воды и воздуха до масла и агрессивных химических растворов. Универсальность и надежность сделали ТЭНы незаменимым элементом во многих отраслях.

• Бытовое применение: В основном это водонагреватели (бойлеры) объемом от 10 до 300 литров, стиральные машины, радиаторы отопления. В них используются водяные ТЭНы мощностью от 1,5 до 4,5 кВт из нержавеющей стали или меди.
• Отопление и вентиляция: Воздушные ТЭНы, в том числе оребренные, применяются в калориферах, тепловых пушках и сушильных камерах для нагрева воздуха до +600°C. Оребренные модели имеют срок службы до 10 000 часов.
• Пищевая промышленность: Используются для нагрева воды, молока, масла в пищевых котлах, пастеризаторах, фритюрницах. Для этого требуются ТЭНы из пищевой нержавеющей стали AISI 304 или AISI 316.
• Химическая промышленность: ТЭНы из коррозионностойких сталей (AISI 316, AISI 321) или титана применяются для нагрева агрессивных кислот, щелочей и солевых растворов.
• Нефтегазовая отрасль: Погружные и блочные ТЭНы используются для подогрева нефти, мазута и масел в резервуарах, поддерживая необходимую вязкость продукта. Мощность таких систем может достигать сотен киловатт.
• Машиностроение: Патронные, плоские и хомутовые нагреватели используются в пресс-формах, экструдерах и печах для термообработки, обеспечивая точный нагрев до +500°C.
• Сельское хозяйство: Применяются в инкубаторах, зерносушилках, системах обогрева теплиц и животноводческих комплексов.

По данным аналитического отчета за 2023 год, доля промышленных ТЭНов на рынке нагревателей в России составляет около 65%, что подтверждает их значимость для экономики.

Для выбора ТЭНа нужно рассчитать мощность и учесть тип среды

Чтобы правильно подобрать ТЭН, нужно рассчитать требуемую мощность, учесть тип нагреваемой среды, рабочую температуру и конструкцию оборудования. Правильный подбор — это гарантия эффективной и экономичной работы вашей системы. Наши инженеры помогут с расчетом, но базовые знания позволят вам сделать более осознанный выбор.

Для расчета мощности (P, кВт), необходимой для нагрева жидкости, используют формулу:

P = (m × c × ΔT) / (t × η × 860)

• P – требуемая мощность ТЭНа, кВт.
• m – масса нагреваемой среды, кг (для 100 литров воды m = 100 кг).
• c – удельная теплоемкость среды, ккал/(кг·°C) (для воды c = 1,0; для масла c ≈ 0,45).
• ΔT – разница между конечной и начальной температурой, °C (например, нагрев с 20°C до 80°C, ΔT = 60°C).
• t – требуемое время нагрева, час.
• η – КПД системы нагрева (обычно 0,9-0,95 для систем с хорошей теплоизоляцией).
• 860 – переводной коэффициент из ккал в кВт·ч.

Пример расчета: Необходимо нагреть 50 литров воды (m=50 кг) с 20°C до 80°C (ΔT=60°C) за 2 часа (t=2) с КПД системы 90% (η=0,9).

P = (50 × 1,0 × 60) / (2 × 0,9 × 860) = 3000 / 1548 ≈ 1,94 кВт.

В этом случае выбирают ТЭН мощностью не менее 2 кВт, чтобы обеспечить заданные параметры нагрева.

Дополнительные параметры, которые необходимо учитывать:

• Тип нагреваемой среды: Вода, воздух, масло, агрессивные жидкости. От этого зависит выбор материала оболочки и удельная мощность.
• Рабочее давление: Для нагрева под давлением требуются ТЭНы с усиленным креплением.
• Габаритные размеры: Длина, диаметр и форма ТЭНа должны соответствовать месту установки.
• Тип крепления: Резьбовой штуцер (G1/2, M18, M22 и др.), фланец или зажимные элементы.

Консультация с нашими инженерами позволит учесть все нюансы и подобрать ТЭН, который будет работать максимально эффективно, предотвращая перерасход энергии до 15-20%.

Как заказать ТЭН: пошаговое руководство

Чтобы заказать ТЭН, предоставьте нам его характеристики: тип, мощность, напряжение, материал, форму, размеры и способ крепления. Наши специалисты оперативно рассчитают стоимость и сроки. Мы сделали процесс заказа максимально простым и прозрачным.

1. Определение типа ТЭНа: Решите, для какой среды предназначен ТЭН – вода, воздух, масло или агрессивные жидкости.
2. Выбор мощности и напряжения: Определите требуемую мощность в кВт и напряжение в В (220В или 380В). Если вы не уверены, наши инженеры помогут с расчетом.
3. Конструктивные параметры:
   • Форма: Прямой, U-образный, W-образный, спиральный, блочный или по чертежу.
   • Развернутая длина трубки: В миллиметрах.
   • Диаметр трубки: Стандартные размеры 8 мм, 10 мм, 13 мм, 16 мм.
   • Радиус изгиба: Если ТЭН не прямой.
   • Межосевое расстояние: Важно для блочных и U-образных ТЭНов.
4. Материалы: Укажите материал трубки (нержавеющая сталь, углеродистая сталь, медь) и штуцера (нержавеющая сталь, углеродистая сталь, латунь).
5. Монтажные элементы:
   • Тип и размер резьбы на штуцере: Например, G1/2, M14, M22.
   • Размер штуцера: В миллиметрах.
   • Длина контактного стержня в заделке: От 40 мм до 630 мм (А-Н).
6. Предоставление чертежей или образцов: Для ТЭНа нестандартной формы предоставьте чертеж или образец. Это ускорит процесс и обеспечит точность изготовления.
7. Оформление заявки: Оставьте заявку на сайте, отправьте запрос по электронной почте или позвоните. Наши менеджеры свяжутся с вами в течение 15 минут.
8. Согласование и оплата: Мы предоставим коммерческое предложение с ценой и сроками. После согласования и оплаты заказ будет передан в производство.
9. Изготовление и доставка: Срок изготовления стандартных ТЭНов — от 1 дня, сложных — от 3 до 7 рабочих дней. Мы доставляем заказы по всей России транспортными компаниями.

Гарантия на всю продукцию — до 12 месяцев. По данным наших клиентов, 98% заказов по индивидуальным чертежам выполняются точно в срок.

Стоимость ТЭНа зависит от мощности, материала, формы и объема заказа

Стоимость ТЭНа формируется исходя из его мощности, материала оболочки, сложности формы, объема заказа и срочности. Цены на стандартные модели начинаются от 500 рублей, на индивидуальные – от 1500 рублей. Понимание этих факторов поможет оптимизировать бюджет.

1. Мощность и напряжение: Чем выше мощность ТЭНа и сложнее его электрическая конфигурация (например, трехфазный 380В), тем выше стоимость.
2. Материал оболочки: ТЭНы из углеродистой стали — самый бюджетный вариант. Нержавеющая сталь AISI 304 дороже на 15-25%, а AISI 316 и специальные сплавы могут увеличить стоимость на 40-70%.
3. Сложность формы и размеры: Прямые ТЭНы дешевле U-образных или спиральных. Изготовление по индивидуальному чертежу увеличивает цену. Блочные ТЭНы (ТЭНБ) стоят от 3000 до 15000 рублей в зависимости от мощности.
4. Тип крепления: Стандартные резьбовые штуцеры (G1/2, G3/4) более доступны. Специальные фланцы или штуцеры с уникальной резьбой увеличивают стоимость.
5. Объем заказа: При оптовых закупках (от 10-20 единиц) мы предоставляем скидки до 10-25% от розничной цены.
6. Срочность изготовления: Срочное производство (за 1 рабочий день) может включать надбавку к стоимости в размере 15-30%.
7. Дополнительные опции: Встроенный терморегулятор, датчик температуры или защитный кожух также повлияют на конечную цену. ТЭН с терморегулятором может быть на 500-1000 рублей дороже.

Наши цены на стандартные водяные ТЭНы мощностью 1,5-2 кВт начинаются от 700-900 рублей, на воздушные ТЭНы 2-3 кВт из углеродистой стали — от 500-750 рублей. Для точного расчета стоимости вашего ТЭНа свяжитесь с нашими менеджерами. Мы предложим оптимальное решение, соответствующее вашему бюджету и техническим требованиям.
