Сопротивление ТЭНа – ключевой параметр, определяющий его мощность и эффективность. Понимание принципов расчета и методов измерения сопротивления критически важно для выбора, эксплуатации и диагностики трубчатых электронагревателей. Наше руководство, основанное на экспертных данных, поможет вам разобраться в формуле закона Ома, научит правильно использовать мультиметр и выявлять неисправности. Мы расскажем, как выбрать ТЭН с оптимальными характеристиками для любых нужд, от бытовых приборов до промышленных установок, обеспечивая долговечность и безопасность вашего оборудования. Точный расчет и проверка сопротивления – залог надежной работы ТЭНа.
| Параметр | Значение |
|---|---|
| Формула расчета сопротивления (Закон Ома) | R = U² / P |
| Напряжение сети (U) | 220 В (стандарт для бытовых ТЭНов) |
| Мощность (P, кВт) / Сопротивление (R, Ом) при 220В | 1,0 кВт / ~48,4 Ом; 1,5 кВт / ~32,3 Ом; 1,8 кВт / ~26,9 Ом; 2,0 кВт / ~24,2 Ом; 2,5 кВт / ~19,4 Ом |
| Типичный диапазон R для бытовых ТЭНов (1,5-2 кВт) | 20–50 Ом |
| Допустимая погрешность при измерении R | ±10–20% |
| Норма сопротивления изоляции (на пробой) | >0,5 МОм (мегаомметр), бесконечность (мультиметр) |
| Материал нагревательной спирали | Нихром (NiCr) |
| Материалы оболочки (не влияет на R спирали) | Нержавеющая сталь (AISI 304, AISI 316), медь, углеродистая сталь |
Что такое сопротивление ТЭНа и как его рассчитать
Сопротивление трубчатого электронагревателя (ТЭНа) — это ключевая характеристика, определяющая его рабочую мощность при заданном напряжении. Точный расчет сопротивления необходим для правильного проектирования электрических схем и безопасной эксплуатации. Формула для расчета сопротивления основана на законе Ома:
R = U² / P
Где:
- R – электрическое сопротивление ТЭНа, Ом.
- U – напряжение электрической сети, В. Для бытовых приборов в России — 220 В, для промышленных — 380 В.
- P – номинальная мощность ТЭНа, Вт.
Эта формула позволяет вычислить номинальное сопротивление по паспортным данным ТЭНа. Например, для бытового нагревателя мощностью 2 кВт (2000 Вт) при напряжении 220 В расчетное сопротивление составит: R = (220 В)² / 2000 Вт = 24,2 Ом. Фактическое сопротивление, измеренное мультиметром, должно быть близко к расчетному. Допустимое отклонение по ГОСТ составляет от -10% до +5% из-за производственных допусков.
Диапазоны сопротивления для различных типов ТЭНов
Сопротивление ТЭНа варьируется в зависимости от его назначения и мощности:
- Бытовые ТЭНы (чайники, стиральные машины): от 20 до 75 Ом при мощности 1,5–2,5 кВт.
- ТЭНы для бойлеров и водонагревателей: от 20 до 50 Ом для мощностей 1–2,5 кВт.
- Промышленные ТЭНы: от 5 до 100 Ом и более, в зависимости от мощности (до 100 кВт) и рабочего напряжения (от 12 В до 600 В). Для трехфазных систем (380 В) сопротивление одного элемента будет ниже, чем для аналогичного по мощности ТЭНа на 220 В.
Соответствие ТЭНов требованиям ГОСТ 13268-88 по электрическим характеристикам, включая сопротивление, гарантирует их надежность и безопасность.
Влияет ли форма ТЭНа на его сопротивление
Нет, форма ТЭНа (U-образная, спиральная, блочная) не влияет на его электрическое сопротивление. Этот параметр зависит только от материала, длины и сечения внутренней нагревательной спирали, которые заложены производителем под конкретную мощность и напряжение. При этом форма определяет эффективность теплопередачи и сферу применения нагревателя.
- Прямые и U-образные ТЭНы: Наиболее распространены, просты в изготовлении и монтаже. Применяются в водонагревателях, печах, сушильных камерах.
- W-образные (двойные U-образные) ТЭНы: Обеспечивают большую площадь нагрева при компактных размерах, часто используются в стиральных машинах и бойлерах.
- Спиральные ТЭНы: Компактны, обладают высокой удельной мощностью. Применяются в чайниках, кофеварках, промышленных нагревателях.
- Блочные ТЭНы (ТЭНБ): Сборка из нескольких трубчатых элементов на общем фланце. Суммарное сопротивление блока зависит от схемы подключения (последовательное или параллельное). При параллельном подключении двух одинаковых ТЭНов их общее сопротивление уменьшится вдвое, а мощность удвоится.
- Сухие ТЭНы (стеатитовые): Нагревательный элемент помещен в защитную колбу и не контактирует с нагреваемой средой. Это увеличивает срок службы, но на сопротивление самой спирали не влияет.
Выбор формы ТЭНа зависит от типа нагреваемой среды (вода, воздух, масло), объема, требуемой скорости нагрева и конструктивных особенностей оборудования. Например, для нагрева воздуха часто используют оребренные ТЭНы, где ребра увеличивают площадь теплообмена, но сопротивление нагревательного элемента остается неизменным.
Как материал оболочки влияет на сопротивление и срок службы ТЭНа
Материал оболочки ТЭНа определяет его долговечность, коррозионную стойкость и эффективность теплопередачи. При этом материал оболочки не влияет на электрическое сопротивление. Этот параметр зависит только от характеристик внутренней нагревательной спирали (обычно из нихрома).
Для оболочек ТЭНов используют следующие материалы:
- Нержавеющая сталь (AISI 304, AISI 316): Стандарт для ТЭНов, контактирующих с водой или агрессивными средами.
- AISI 304 (08Х18Н10): Универсальный сплав с хорошей коррозионной стойкостью в пресной воде и воздухе. Идеален для водонагревателей, стиральных машин, пищевого оборудования.
- AISI 316 (08Х17Н13М2): Улучшенная версия с добавлением молибдена, устойчива к хлоридам и кислотам. Применяется в морской воде, бассейнах, химической промышленности.
- Медь: Обладает высокой теплопроводностью и устойчивостью к коррозии в пресной воде. Часто используется в ТЭНах для бойлеров и проточных водонагревателей.
- Углеродистая сталь: Экономичный вариант для нагрева воздуха или масел, где нет прямого контакта с водой.
- Титан: Используется в особо агрессивных средах (сильные кислоты, щелочи) благодаря исключительной химической стойкости.
Таким образом, выбор материала оболочки влияет на срок службы ТЭНа в конкретной среде, но не на его электрические параметры (сопротивление и мощность).
Где применяются ТЭНы с разным сопротивлением
Сопротивление ТЭНа напрямую связано с его мощностью и напряжением, что определяет сферу его применения. Правильный подбор этих параметров важен для эффективной и безопасной работы оборудования.
Бытовые применения
- Водонагреватели и бойлеры: ТЭНы мощностью 1,5–2,5 кВт (220 В) имеют сопротивление 20–50 Ом. Например, для 2 кВт это 24,2 Ом. Правильное сопротивление гарантирует быстрый нагрев воды.
- Стиральные машины: Используются ТЭНы мощностью 1,8–2,2 кВт с сопротивлением 24–40 Ом (26,9 Ом для 1,8 кВт). Это обеспечивает оптимальный нагрев и предотвращает перегрузку электроники.
- Электрические чайники и утюги: Мощность 1–2,2 кВт, сопротивление 20–48 Ом. Для чайника на 1,5 кВт сопротивление составит 32,3 Ом для быстрого кипячения.
Промышленные применения
- Котлы и теплообменники: Мощность от 3 до 100 кВт, работают от сетей 220 В или 380 В. Сопротивление варьируется от 5 до 100 Ом и более.
- Сушильные камеры и печи: Используются ТЭНы (часто оребренные) для равномерного и контролируемого нагрева больших объемов воздуха.
- Нагрев масел, битума, агрессивных жидкостей: Требуют ТЭНов с оболочкой из AISI 316 или титана. Сопротивление рассчитывается исходя из требуемой мощности для конкретной среды.
Правильный выбор ТЭНа по сопротивлению, мощности и напряжению — залог производительности, энергоэффективности и долгого срока службы оборудования.
Как рассчитать мощность и выбрать ТЭН
Выбор ТЭНа включает определение его размеров и точный расчет электрических параметров — мощности и сопротивления. Для расчета мощности, необходимой для нагрева воды, используют формулу:
P = (m × c × ΔT) / (t × η × 860)
Где:
- P – требуемая мощность ТЭНа, кВт.
- m – масса нагреваемой воды, кг (1 литр ≈ 1 кг).
- c – удельная теплоемкость воды, 1 ккал/(кг·°C).
- ΔT – разница температур (конечная – начальная), °C.
- t – время нагрева, часы.
- η – КПД системы (для ТЭНов в воде 0,95-0,98).
- 860 – коэффициент перевода ккал в кВт·ч.
Определив необходимую мощность P (в Ваттах), рассчитайте сопротивление ТЭНа по формуле R = U² / P, где U — напряжение сети (220 В или 380 В). Например, для нагрева 100 литров воды на 50°C за 2 часа (КПД 0,95) требуется ТЭН мощностью 2,9 кВт. Его расчетное сопротивление для сети 220 В будет R = (220 В)² / 2900 Вт ≈ 16,7 Ом.
Практические рекомендации по выбору
- Сопоставление с номиналом: Сравните расчетное сопротивление с паспортными данными ТЭНа. Если измеренное мультиметром сопротивление нового нагревателя отличается от номинального более чем на 10%, это может указывать на брак.
- Напряжение: Убедитесь, что номинальное напряжение ТЭНа соответствует напряжению вашей сети. Использование нагревателя, рассчитанного на 110 В, в сети 220 В приведет к его мгновенному сгоранию.
- Материал оболочки: Выбирайте материал в соответствии со средой нагрева (AISI 304 для воды, AISI 316 для агрессивных сред, медь для быстрого нагрева).
- Форма и размеры: Должны соответствовать посадочному месту в оборудовании.
Выбор ТЭНа на основе точных расчетов гарантирует его эффективную, экономичную и безопасную работу.
Как заказать ТЭН с оптимальным сопротивлением
Чтобы заказать ТЭН с нужным сопротивлением, необходимо точно определить все его параметры. Выбирайте продукцию, соответствующую ГОСТ 13268-88, — это гарантия качества и надежности.
Основные шаги при заказе:
- Определение требуемой мощности (P): Рассчитайте необходимую тепловую производительность по формуле.
- Уточнение рабочего напряжения (U): Укажите рабочее напряжение: 220 В для однофазной сети или 380 В для трехфазной.
- Расчет оптимального сопротивления (R): Используйте формулу R = U² / P. Это значение — ваш ориентир при выборе или заказе.
- Выбор материала оболочки: Для воды — нержавеющая сталь AISI 304 или медь. Для агрессивных сред — AISI 316 или титан. Для воздуха — углеродистая сталь или AISI 304.
- Выбор формы и конфигурации: Прямые, U-образные, спиральные, блочные или оребренные — в зависимости от конструкции вашего оборудования.
- Указание габаритных размеров: Длина, диаметр трубки (стандартные — 8, 10, 13, 16 мм), тип и размер крепления (фланец, резьба, штуцер).
- Дополнительные опции: Необходимость терморегулятора, термопары, взрывозащищенного исполнения.
Консультация с производителем
При заказе промышленных или нестандартных ТЭНов проконсультируйтесь со специалистами поставщика. Инженеры помогут проверить расчеты, подобрать параметры и предложат индивидуальное решение. Большинство производителей изготавливают ТЭНы на заказ по чертежам или ТЗ клиента, что гарантирует получение нагревателя с идеально подходящими характеристиками.
Инвестиции в качественный ТЭН с правильно подобранными параметрами окупаются его долговечностью и энергоэффективностью.
От чего зависит цена ТЭНа и как сэкономить
Цена ТЭНа зависит не от самого сопротивления, а от параметров, которые его определяют: мощности, материалов спирали и оболочки. Разброс цен составляет от 300 до 30 000 рублей и более в зависимости от сложности и назначения нагревателя.
Основные факторы, влияющие на стоимость:
- Мощность: Чем выше мощность (например, 10 кВт против 2 кВт), тем больше требуется нагревательной спирали (нихрома), что увеличивает стоимость.
- Материал оболочки:
- Углеродистая сталь: Самый бюджетный вариант.
- Нержавеющая сталь AISI 304: Средний ценовой сегмент.
- Медь: Может быть дороже AISI 304, но обеспечивает лучшую теплоотдачу.
- Нержавеющая сталь AISI 316: Дороже из-за повышенной коррозионной стойкости.
- Титан: Самый дорогой материал для экстремально агрессивных сред.
- Конфигурация и форма: Стандартные прямые или U-образные ТЭНы дешевле сложных W-образных, спиральных или блочных конструкций.
- Габаритные размеры: Нестандартные или очень длинные ТЭНы стоят дороже.
- Дополнительные элементы: Встроенные терморегуляторы, датчики температуры, специальные фланцы увеличивают стоимость.
- Объем заказа: При оптовых закупках производители предлагают скидки.
- Производитель: Продукция, изготовленная по ГОСТ 13268-88, может быть дороже, но гарантирует качество и долговечность.
Как сэкономить без потери качества:
- Точный расчет: Выбирайте ТЭН с мощностью, точно соответствующей вашим потребностям. Избыточная мощность – это переплата.
- Оптимальный материал: Не переплачивайте за AISI 316, если для ваших условий достаточно AISI 304.
- Стандартные решения: По возможности выбирайте ТЭНы стандартных форм и размеров, они дешевле индивидуальных заказов.
- Проверка сопротивления: Перед покупкой проверяйте сопротивление мультиметром. Это позволит избежать покупки некачественного товара.
Экономия на качестве ТЭНа приводит к большим расходам на ремонт и замену оборудования. Инвестируйте в надежность.
Часто задаваемые вопросы
Какое сопротивление должно быть у ТЭНа?
Сопротивление ТЭНа (R) должно соответствовать расчетному значению по формуле R = U² / P, где U — напряжение сети (например, 220 В), а P — номинальная мощность ТЭНа (в Ваттах). Для бытовых ТЭНов мощностью 1,5–2 кВт при 220 В сопротивление обычно составляет 20–50 Ом. Допустимое отклонение от расчетного значения при измерении мультиметром составляет ±10–20%.

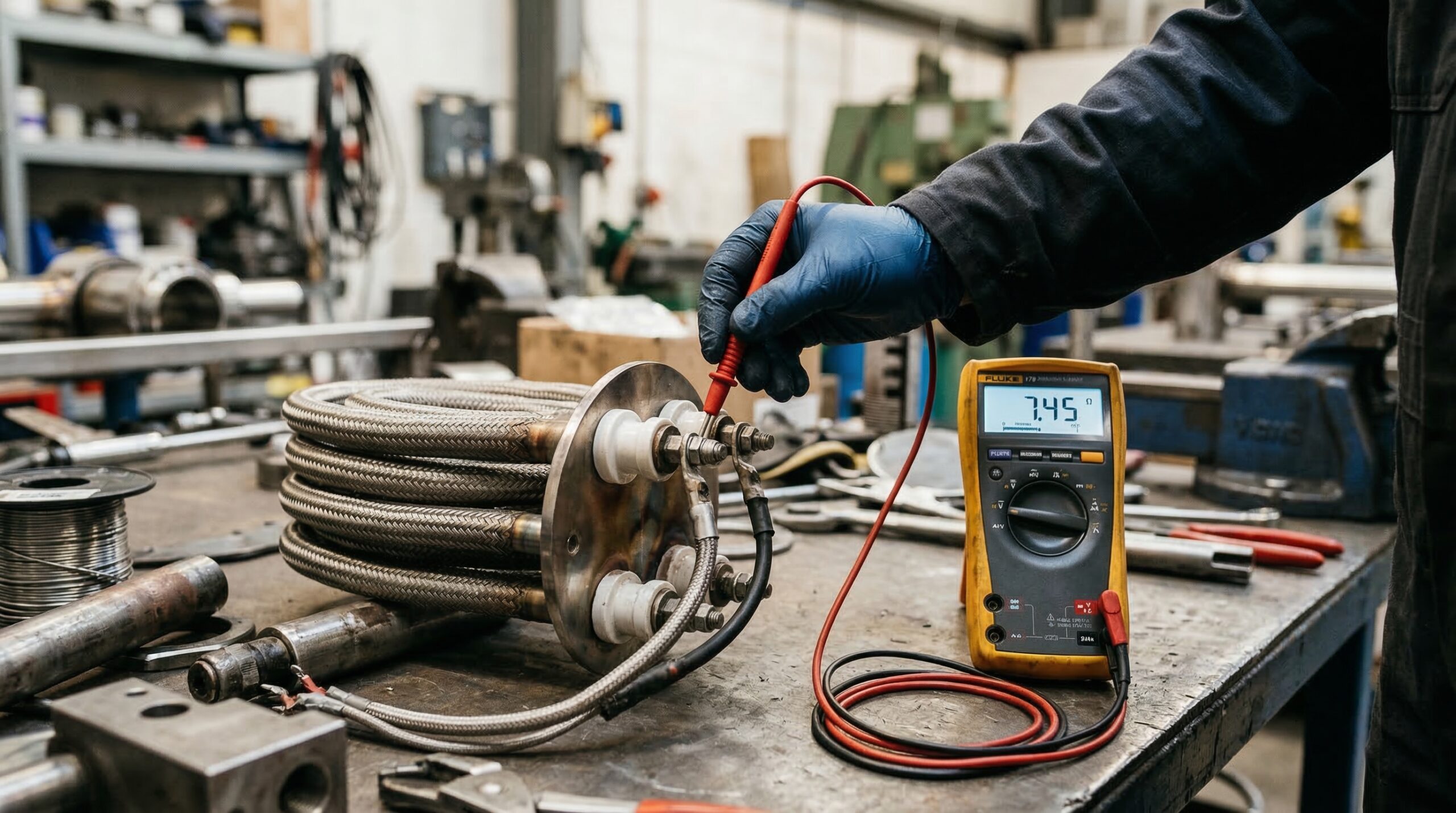

Как измерить сопротивление ТЭНа мультиметром?
Для измерения сопротивления ТЭНа выполните следующие шаги: 1) Отключите ТЭН от электросети и дайте ему остыть. 2) Переведите мультиметр в режим измерения сопротивления (Ω), установив предел 200 Ом. 3) Приложите щупы мультиметра к выводным контактам (клеммам) ТЭНа. Полученное значение должно быть близко к расчетному. 4) Для проверки на пробой изоляции, один щуп приложите к клемме, другой — к металлическому корпусу ТЭНа. В этом случае мультиметр должен показать бесконечность или очень высокое сопротивление (>0,5 МОм).
Что означают показания мультиметра при проверке ТЭНа?
Если мультиметр показывает: 1) Значение, близкое к расчетному (например, 24 Ом для 2 кВт) — ТЭН исправен. 2) 0 Ом — короткое замыкание спирали, ТЭН неисправен. 3) «1», «OL» или бесконечность между клеммами — обрыв спирали, ТЭН неисправен. 4) Малое значение (например, <0,5 МОм) или зуммер при проверке между клеммой и корпусом — пробой изоляции, ТЭН опасен и подлежит замене.
Влияет ли накипь на сопротивление ТЭНа?
Накипь не влияет напрямую на электрическое сопротивление нагревательной спирали ТЭНа. Сопротивление спирали остается постоянным. Однако, накипь значительно ухудшает теплоотдачу от ТЭНа к нагреваемой среде, что приводит к перегреву спирали, снижению эффективности нагрева и может вызвать преждевременный выход ТЭНа из строя из-за разрушения изоляции или обрыва спирали.
Как температура влияет на сопротивление нихромовой спирали?
Сопротивление нихромовой спирали, как и у большинства металлов, увеличивается с ростом температуры. При нагреве ТЭНа до рабочей температуры его сопротивление может вырасти на 10–20% по сравнению с холодным состоянием. Именно поэтому измерения сопротивления ТЭНа мультиметром для диагностики всегда проводят на полностью остывшем нагревательном элементе, чтобы получить наиболее точные показания, соответствующие номинальным параметрам.
Какие бывают типичные ошибки при измерении сопротивления ТЭНа?
Типичные ошибки включают: 1) Измерение на ТЭНе, подключенном к сети, что опасно. 2) Измерение горячего ТЭНа, что приводит к завышенным показаниям. 3) Грязные или окисленные контакты, искажающие измерения. 4) Игнорирование номинальной мощности и напряжения ТЭНа, что не позволяет правильно оценить расчетное сопротивление. Всегда отключайте ТЭН от сети, дайте остыть и очистите контакты.
Почему важно знать сопротивление ТЭНа при выборе?
Знание сопротивления ТЭНа критически важно, так как оно напрямую связано с его мощностью и напряжением. Неправильно подобранное сопротивление (например, слишком высокое) приведет к снижению фактической мощности нагревателя, что увеличит время нагрева или сделает его недостаточным. Слишком низкое сопротивление может вызвать перегрузку электросети и выход из строя как самого ТЭНа, так и подключенного оборудования. Точный расчет и проверка сопротивления гарантируют, что ТЭН будет работать эффективно и безопасно.
