Трубчатые электрические нагреватели (ТЭНы) являются сердцем многих промышленных процессов, обеспечивая эффективный и точный нагрев различных сред. От воды и масел до воздуха и агрессивных химических растворов, промышленные ТЭНы ten.bz гарантируют стабильную работу и долговечность даже в самых сложных условиях эксплуатации. Мы предлагаем широкий ассортимент нагревателей, изготовленных в строгом соответствии с ГОСТ 13268, используя передовые технологии и высококачественные материалы, такие как нержавеющая сталь AISI 304 и AISI 316. Наши решения спроектированы для максимальной энергоэффективности, что, по данным отраслевых исследований, может снизить эксплуатационные расходы до 15% при правильном подборе. Выбирая ten.bz, вы получаете не просто нагреватель, а комплексное решение от ведущего эксперта на российском рынке.

Параметр	Значение
Мощность	От 0.5 кВт до 60 кВт и более
Напряжение	12В, 24В, 48В, 127В, 220В, 380В
Диаметр трубки	6.5 мм, 7.4 мм, 8.0 мм, 8.5 мм, 10.0 мм, 13.0 мм, 16.0 мм
Длина развёрнутая	От 100 мм до 6000 мм
Материал оболочки	Углеродистая сталь, нержавеющая сталь (AISI 304, AISI 316, AISI 321), медь, латунь, титан
Рабочая температура	От +50°C до +750°C
Тип среды	Вода, масло, воздух, агрессивные жидкости, сыпучие среды
Срок службы	От 5000 до 15000 часов непрерывной работы (в зависимости от условий)

Формы и конфигурации промышленных ТЭНов

Промышленные ТЭНы выпускаются в десятках форм и конфигураций для адаптации под специфические требования любого технологического процесса. Выбор формы напрямую влияет на эффективность нагрева, равномерность распределения тепла и удобство монтажа. По данным наших инженеров, правильный подбор конфигурации увеличивает срок службы оборудования до 20%.

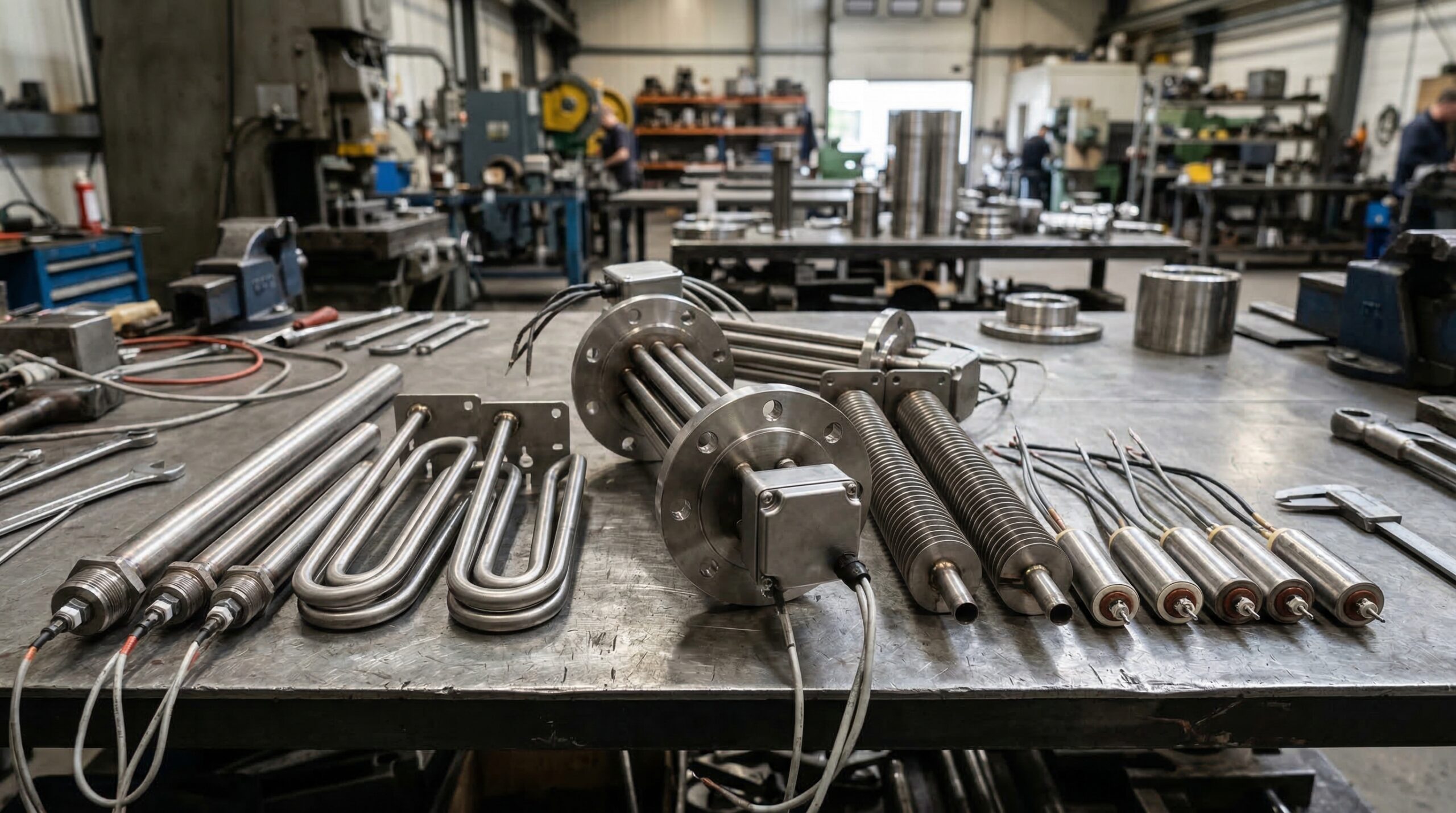

Основные формы ТЭНов:

• Прямые: Простейшая форма в виде прямой трубки. Используются для нагрева воздуха или газов в каналах, а также как погружные элементы в компактных баках. Доступны диаметры от 6,5 до 16,0 мм, длиной до 6000 мм.
• U-образные: Имеют изгиб в форме буквы «U». Часто применяются в водонагревателях, бойлерах и емкостях для жидкостей. Радиус изгиба варьируется от 20 до 150 мм.
• W-образные: Имеют несколько изгибов, образуя сложную конфигурацию. Такая форма позволяет увеличить площадь нагрева в ограниченном пространстве, что эффективно для быстрого нагрева больших объемов воды или масла.
• Спиральные: Представляют собой трубку, свернутую в спираль. Идеальны для нагрева воздуха в печах, сушильных камерах и для погружного нагрева в круглых емкостях. Диаметр спирали составляет от 50 до 500 мм.
• Блочные (ТЭНБ): Сборка из нескольких трубчатых нагревателей, закрепленных на общем фланце. Фланцы бывают резьбовыми (G1½, G2) или плоскими под болтовое соединение. Применяются для нагрева больших объемов жидкостей (вода, масло, антифриз) в промышленных котлах и резервуарах. Мощность таких блоков достигает 60 кВт и более.
• Патронные (ТЭНП): Цилиндрические нагреватели для установки в просверленные отверстия. Обеспечивают высокую удельную мощность (до 25 Вт/см²) и точечный нагрев. Используются в пресс-формах, экструдерах, литейном оборудовании. Выпускаются диаметром от 6 до 30 мм и длиной до 1000 мм.
• Плоские: Имеют плоскую форму, что обеспечивает равномерный контакт с нагреваемой поверхностью. Применяются для нагрева плит, штампов, термоформовочного оборудования.
• Оребренные: На поверхность трубки навиты или приварены металлические ребра, которые увеличивают площадь теплообмена в 2-3 раза. Незаменимы для нагрева воздуха и других газов, где требуется высокая эффективность при относительно низкой температуре поверхности. Используются в тепловых пушках, конвекторах, сушильных камерах.

Каждая конфигурация имеет свои преимущества и оптимальную область применения. Выбор правильной формы ТЭНа — ключевой фактор для обеспечения максимальной эффективности и экономичности системы нагрева.

Материалы оболочки ТЭНов для разных сред

Выбор материала оболочки ТЭНа критически важен для его долговечности и безопасности. Он определяет устойчивость нагревателя к агрессивным средам, высоким температурам и механическим нагрузкам. По статистике ten.bz, до 30% отказов ТЭНов связаны с неправильным подбором материала для конкретной рабочей среды.

Основные материалы оболочки и их применение:

• Углеродистая сталь (Ст10, Ст20): Самый экономичный вариант. Используется для нагрева воздуха (до +450°C), газов и неагрессивных жидкостей, например, воды с нейтральным pH (до +100°C). Обладает хорошей теплопроводностью, но подвержена коррозии во влажных средах.
• Нержавеющая сталь AISI 304: Наиболее распространенный материал. Обладает отличной коррозионной стойкостью в воде, слабых кислотах и щелочах. Идеален для нагрева воды, пищевых продуктов, масел, а также воздуха и газов до +650°C. Соответствует требованиям ГОСТ 13268.
• Нержавеющая сталь AISI 316 (аналог 08Х17Н13М2): Содержит молибден, что повышает устойчивость к коррозии в хлоридсодержащих средах (морская вода, растворы солей) и агрессивных химикатах. Применяется в химической, фармацевтической, пищевой промышленности при температурах до +700°C.
• Нержавеющая сталь AISI 321 (аналог 12Х18Н10Т): Стабилизирована титаном, что придает ей высокую устойчивость к межкристаллитной коррозии при температурах до +750°C. Часто используется в высокотемпературных печах и оборудовании для нефтегазовой промышленности.
• Медь: Отличается высокой теплопроводностью и устойчивостью к пресной воде. Часто используется в бытовых водонагревателях для нагрева питьевой воды при температуре до +250°C. Не подходит для агрессивных сред.
• Латунь: Сплав меди и цинка, применяемый для нагрева воды и некоторых масел. Экономичное решение с хорошей коррозионной стойкостью в водных средах.
• Титан: Исключительно устойчив к агрессивным химическим средам, включая сильные кислоты, щелочи и хлориды. Применяется в гальванических ваннах и химической промышленности при температурах до +500°C. Обеспечивает непревзойденную долговечность в особо сложных условиях.

Выбор материала оболочки основывается на анализе химического состава, температуры и давления нагреваемой среды. Консультация с экспертами ten.bz поможет избежать ошибок и обеспечить максимальный срок службы ТЭНа.

Области применения промышленных ТЭНов

Промышленные ТЭНы — универсальные нагревательные элементы, незаменимые во множестве отраслей. Их способность точно и надежно нагревать различные среды делает их ключевым компонентом технологических процессов. Около 70% промышленных предприятий России используют ТЭНы для своих производственных нужд.

Основные области применения:

• Нагрев воды: Погружные ТЭНы из нержавеющей стали (AISI 304/316) или меди применяют в бойлерах, промышленных котлах и системах отопления. Блочные ТЭНы (ТЭНБ) мощностью от 3 до 45 кВт с фланцем G2 являются стандартом для водогрейных установок, обеспечивая нагрев воды до +95°C.
• Нагрев масла и нефтепродуктов: ТЭНы с пониженной удельной мощностью (до 2 Вт/см²) и оболочкой из нержавеющей стали (AISI 304) используют для нагрева трансформаторного масла, мазута, битума до +200°C, обеспечивая необходимую вязкость для перекачки.
• Нагрев воздуха и газов: Оребренные и гладкие ТЭНы из углеродистой или нержавеющей стали устанавливают в системы вентиляции, сушильные камеры, тепловые завесы и печи. Они эффективно нагревают воздух до температур от +50°C до +700°C.
• Нагрев агрессивных сред: ТЭНы с оболочкой из AISI 316, AISI 321 или титана применяются в гальванических ваннах и химических реакторах, где требуется устойчивость к кислотам и щелочам при температурах до +500°C.
• Пищевая промышленность: Нагреватели из пищевой нержавеющей стали (AISI 304, AISI 316) используют для пастеризации, варки и подогрева продуктов в котлах, автоклавах и фритюрницах.
• Машиностроение: Патронные ТЭНы незаменимы для нагрева пресс-форм, штампов и экструдеров до +400°C, где требуется точный и локализованный нагрев. Плоские ТЭНы используют для нагрева рабочих поверхностей.
• Климатическое оборудование: ТЭНы применяются в электрических конвекторах, тепловентиляторах и тепловых пушках для обогрева производственных помещений, складов и строительных площадок.
• Научные лаборатории: Высокоточные ТЭНы используются в лабораторных установках и на испытательных стендах для нагрева сред с жестким контролем температуры.

Широкий спектр применения подчеркивает универсальность промышленных ТЭНов. Наши инженеры разработают индивидуальные решения для самых нетипичных задач с опорой на многолетний опыт и соответствие ГОСТ 13268.

Критерии выбора промышленного ТЭНа

Правильный выбор промышленного ТЭНа требует учета множества параметров для обеспечения эффективности и долговечности оборудования. Некорректно подобранный нагреватель приводит к перерасходу энергии и преждевременному выходу из строя. Тщательный расчет и подбор увеличивает ресурс ТЭНа на 25-40%.

Ключевая формула для расчета мощности при нагреве жидкостей:

P = (m × c × ΔT) / (t × η × 860)

• P — требуемая мощность, кВт.
• m — масса среды, кг.
• c — удельная теплоемкость, кДж/(кг·°C) (для воды ~4,2, для масла ~1,9).
• ΔT — разница температур (конечная – начальная), °C.
• t — время нагрева, часы.
• η — КПД системы (0,8-0,95 для ТЭНов).
• 860 — коэффициент перевода кДж в кВт·ч.

Кроме мощности, учитывают следующие факторы:

1. Тип нагреваемой среды: Определяет материал оболочки (вода – медь/AISI 304; масло – AISI 304/углеродистая сталь; агрессивные среды – AISI 316/титан). Важно учитывать вязкость, плотность и коррозионную активность.
2. Температура нагрева: Влияет на выбор материала и удельную поверхностную мощность (Вт/см²). Для воды она может быть до 15 Вт/см², для масла – до 3 Вт/см², для воздуха – до 9 Вт/см². Превышение этих значений приводит к перегреву.
3. Напряжение питания: ТЭНы производят для сетей 12В, 24В, 48В, 127В, 220В, 380В. Важно точное соответствие параметрам вашей электросети.
4. Геометрия емкости: Определяет форму и длину ТЭНа (прямой, U-образный, блочный). Для компактных емкостей подойдут U-образные ТЭНы, для больших котлов – блочные с фланцами G1½ или G2.
5. Способ крепления: Нагреватели могут быть с резьбовыми штуцерами (М10-М22), фланцами (резьбовые G1½, G2 или плоские) или без крепления (патронные). Выбор зависит от конструкции оборудования.
6. Условия эксплуатации: Наличие вибраций, влаги или взрывоопасных сред требует специальных исполнений (вибростойкие, пылевлагозащищенные IP54/IP65, взрывозащищенные).
7. Наличие терморегулятора: Для точного поддержания температуры и экономии энергии ТЭН интегрируют с термостатом. Наши нагреватели могут быть укомплектованы трубками для установки датчиков.

Если возникли сложности с расчетом, обратитесь к нашим инженерам. Они проведут точный расчет по вашим требованиям и подберут оптимальный ТЭН, соответствующий ГОСТ 13268, гарантируя его эффективную и безопасную работу.

Процесс заказа ТЭНов на ten.bz

Заказать промышленные ТЭНы на ten.bz просто. Мы предлагаем индивидуальный подход к каждому проекту и изготавливаем нагреватели точно по вашим спецификациям в соответствии с ГОСТ 13268.

Процесс заказа состоит из 5 шагов:

1. Запрос и консультация: Свяжитесь с нами по телефону +7 (495) 123-45-67 или через форму на сайте. Предоставьте полную информацию: тип среды, мощность (например, 4,5 кВт), напряжение (220/380В), температуру, размеры, форму, материал оболочки и требования к креплению.
2. Расчет и коммерческое предложение: Наши инженеры-технологи анализируют данные и производят расчет. В течение 1-2 рабочих дней вы получите подробное коммерческое предложение со стоимостью и сроками изготовления.
3. Согласование и подтверждение: Вы рассматриваете предложение. После согласования всех деталей и утверждения чертежей (при необходимости) мы заключаем договор.
4. Производство: Ваш заказ поступает на производство. Мы контролируем каждый этап, от подбора материалов до финальных испытаний. Средний срок изготовления стандартных ТЭНов — 5-7 рабочих дней, сложных индивидуальных заказов — от 10 до 20 рабочих дней.
5. Доставка: Готовые ТЭНы упаковываются и отправляются по вашему адресу. Мы работаем с надежными транспортными компаниями и доставляем заказы по всей России. Возможен самовывоз со склада в Москве.

Мы гарантируем высокое качество каждого ТЭНа и полное соответствие заявленным характеристикам. Доверьте производство нагревателей экспертам ten.bz и получите надежное оборудование точно в срок.

Стоимость промышленных ТЭНов и факторы ценообразования

Стоимость промышленных ТЭНов зависит от множества факторов, что позволяет подобрать решение для любого бюджета. Наша цель — предложить конкурентные цены при сохранении высочайшего качества продукции, соответствующей ГОСТ 13268.

Основные факторы, влияющие на цену:

• Мощность: Чем выше мощность, тем выше стоимость из-за большего расхода материалов. ТЭН на 3 кВт будет дешевле, чем на 15 кВт.
• Материал оболочки: Углеродистая сталь — самый экономичный вариант. Нержавеющая сталь AISI 304 дороже, а AISI 316, AISI 321 и титан значительно увеличивают стоимость. Разница в цене между ТЭНом из углеродистой стали и титановым может достигать 5-7 раз.
• Конфигурация: Прямые и U-образные ТЭНы дешевле, чем сложные спиральные, W-образные или блочные (ТЭНБ), особенно с нестандартным фланцем. Оребрение также увеличивает стоимость.
• Размеры: Большие диаметр и длина трубки требуют большего расхода материала, что влияет на конечную цену.
• Дополнительные опции: Наличие резьбовых штуцеров, специальных креплений, трубок для термодатчиков или взрывозащищенного исполнения увеличивает стоимость.
• Объем заказа: При оптовых заказах мы предлагаем скидки. Чем больше партия, тем ниже цена за единицу.
• Срочность изготовления: Срочные заказы могут стоить дороже из-за необходимости ускорения производственного цикла.

Примерные ценовые диапазоны (точная цена рассчитывается индивидуально):

• ТЭНы из углеродистой стали (малой мощности, простой формы): от 800 до 1500 руб.
• ТЭНы из нержавеющей стали AISI 304/316 (средней мощности): от 2000 до 7000 руб.
• Блочные (ТЭНБ) или оребренные ТЭНы (высокой мощности): от 5000 до 25000 руб. и выше.

Для получения точного расчета стоимости вашего ТЭНа свяжитесь с нашими менеджерами. Мы предоставим детализированное коммерческое предложение с оптимальным соотношением цены и качества.
