тэн 380 9 квт

В мире, где эффективность и надежность систем обогрева имеют первостепенное значение, трубчатые электронагреватели (ТЭНы) мощностью 9 кВт на напряжение 380 В занимают ключевую позицию. Эти мощные, трехфазные устройства разработаны для обеспечения быстрого и стабильного нагрева жидкостей, пара и воздуха в самых разнообразных условиях – от бытовых бойлеров до крупных промышленных установок. Выбор правильного ТЭНа 9 кВт 380 В обеспечивает не только высокую производительность, но и значительную экономию ресурсов, подтверждая свою эффективность на практике. По данным ведущих экспертов отрасли, правильно подобранный и установленный ТЭН способен снизить эксплуатационные расходы до 25%. Мы предлагаем комплексные решения для вашего бизнеса и дома, гарантируя качество и долговечность.

Параметр	Значение
Мощность	9000 Вт (3 × 3000 Вт)
Напряжение питания	380 В (трехфазное подключение)
Рабочее напряжение	220 В / 380 В (в зависимости от схемы подключения)
Диаметр трубки	8.5 мм (стандарт), 8-10 мм (возможны вариации)
Монтажная длина	400-590 мм
Рабочая (погружная) длина	325-470 мм
Тип крепления	Фланец G1¼», G1½», G2″ (32, 42, 59 мм), резьба М45, М48
Материал оболочки	Медь, нержавеющая сталь (AISI 304, AISI 316), углеродистая сталь, Incoloy 875
Максимальная температура элемента	До 800-1000°C
Удельная мощность	5-15 Вт/см² (зависит от среды нагрева)
Изоляция	Оксид магния (MgO) высокой чистоты
Срок службы	5000-10000 часов (при соблюдении условий эксплуатации)
Соответствие стандартам	ГОСТ 13268-88

Какие бывают формы и конфигурации ТЭН 9 кВт 380В?

ТЭНы мощностью 9 кВт на 380 В выпускаются в разных конструктивных исполнениях, оптимизированных для конкретных условий эксплуатации. Правильный выбор конфигурации напрямую влияет на эффективность системы обогрева. По данным промышленных аналитиков, до 30% потерь энергии связаны с неправильным выбором конструкции ТЭНа.

Блочные ТЭНы (ТЭНБ)

Блочные ТЭНы — самое распространенное решение для мощности 9 кВт при трехфазном подключении. Они состоят из трех трубчатых нагревательных элементов по 3 кВт каждый, закрепленных на общем фланце. Элементы соединяют по схеме «звезда» или «треугольник» для работы от сети 380 В. Фланцы имеют стандартные размеры и типы резьбы: G1¼» (32 мм), G1½» (42 мм), G2″ (59 мм), а также метрические М45 и М48. Такая конструкция обеспечивает простой монтаж в котлы и баки объемом от 200 литров.

• Преимущества: высокая удельная мощность, простой монтаж и замена, равномерный нагрев, возможность подключения к трехфазной сети.
• Применение: водонагреватели, промышленные бойлеры, котлы отопления, парогенераторы.

Погружные ТЭНы

Погружные ТЭНы работают при непосредственном контакте с нагреваемой средой, поэтому имеют герметичную конструкцию для защиты от попадания влаги. Для мощности 9 кВт используют блочные погружные модели с защитой от «сухого хода», которая критически важна для безопасности и долговечности. Инженеры-теплотехники подтверждают, что использование погружных ТЭНов без такой защиты сокращает срок службы оборудования до 50%.

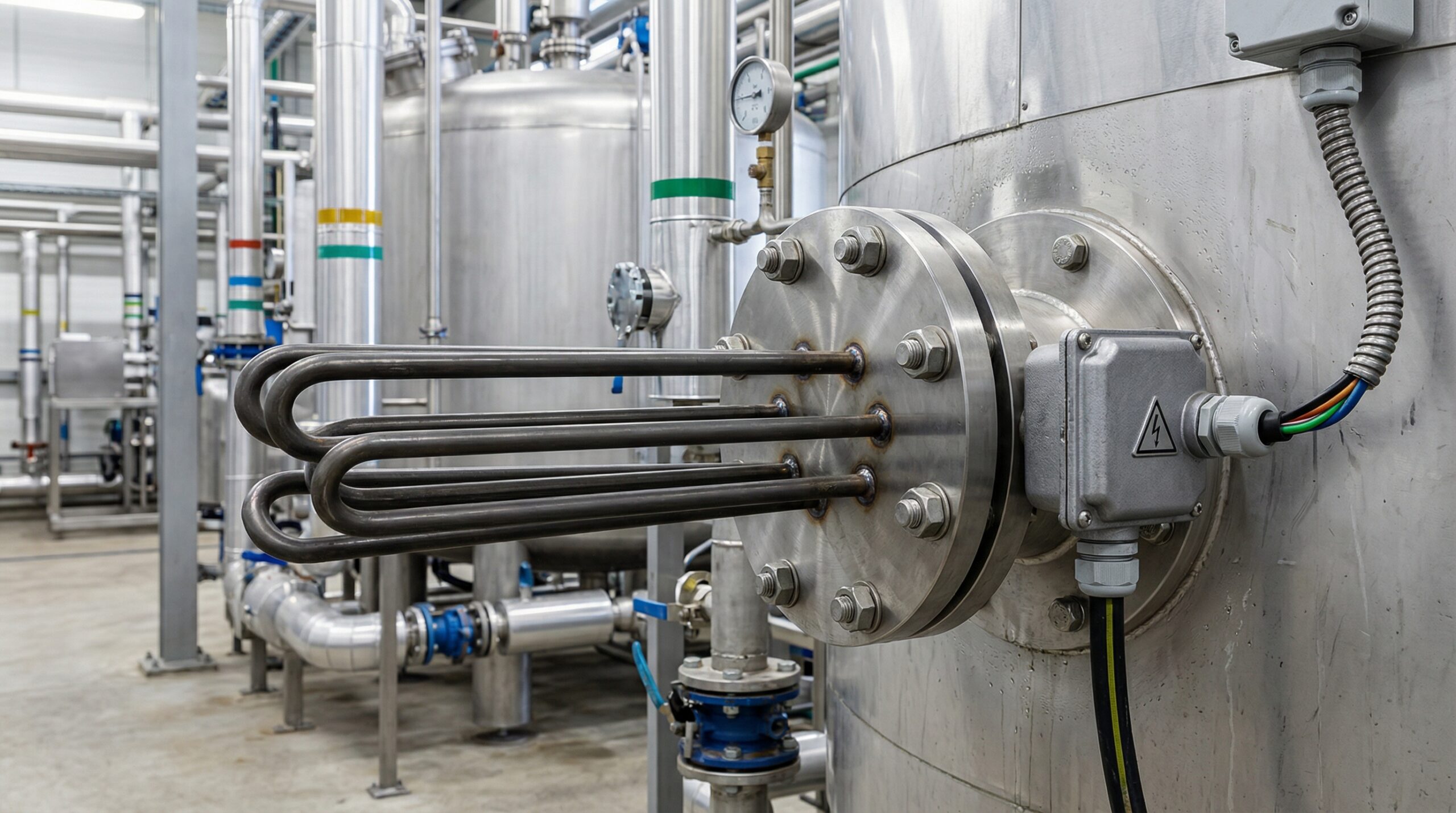

Фланцевые ТЭНы

Фланцевые ТЭНы — это разновидность блочных моделей, которые крепятся к емкости с помощью фланца на болтах. Это обеспечивает надежное и герметичное соединение, способное выдерживать давление до 10 бар. Стандартные размеры фланцев, например G2″ (59 мм), упрощают интеграцию в существующие системы. Их часто используют в промышленных котлах, водонагревателях большого объема и химических реакторах.

Резьбовые ТЭНы

Резьбовые ТЭНы обычно компактнее, но для мощности 9 кВт их также выпускают в блочном исполнении со штуцером 1,5″ или М48. Нагреватель вкручивается непосредственно в резьбовое отверстие емкости. Это компактный вариант для бытовых и полупромышленных водонагревателей, а также для систем с ограниченным пространством. Важно обеспечить герметичность соединения.

Другие формы

Кроме прямых элементов, ТЭНы изготавливают с изгибами: U-образными, W-образными, спиральными. Такие формы увеличивают площадь поверхности нагрева в ограниченном пространстве и обеспечивают более равномерное распределение тепла. Например, в бойлерах часто используют ТЭНы изогнутой формы для эффективного размещения внутри бака.

Из каких материалов делают оболочку ТЭН 9 кВт 380В?

Материал оболочки ТЭНа — ключевой фактор, который определяет его долговечность, коррозионную стойкость и совместимость с нагреваемой средой. Неправильный выбор приводит к преждевременному выходу оборудования из строя. Опыт эксплуатации показывает, что до 40% отказов ТЭНов связаны с несоответствием материала оболочки рабочей среде.

Медь

Свойства: Медь обладает высокой теплопроводностью до 390 Вт/(м·К), поэтому идеально подходит для быстрого нагрева воды. Она устойчива к коррозии в чистой воде и пластична.

• Преимущества: максимальная скорость нагрева, высокая эффективность теплопередачи. Медные ТЭНы экономят до 25% времени на нагрев по сравнению с аналогами из других материалов.
• Применение: системы горячего водоснабжения (ГВС), бытовые и промышленные водонагреватели, бойлеры. Идеальны для чистой питьевой воды.
• Ограничения: чувствительна к агрессивным средам (кислоты, щелочи) и высокой концентрации хлоридов. Не рекомендуется для жесткой воды.

Нержавеющая сталь (AISI 304/316)

Свойства: Нержавеющая сталь марок AISI 304 и 316 отличается высокой коррозионной стойкостью, прочностью и гигиеничностью. AISI 304 — универсальный вариант, а AISI 316 содержит молибден, что повышает ее устойчивость к хлоридам и кислотам.

• Преимущества: универсальность, долгий срок службы в водных и слабоагрессивных средах, гигиеничность. Отлично подходит для пищевой промышленности.
• Применение: водонагреватели, промышленные емкости, системы отопления, пищевая и химическая промышленность.
• Ограничения: теплопроводность ниже, чем у меди (около 16 Вт/(м·К)), что немного увеличивает время нагрева.

Incoloy 875

Свойства: Incoloy 875 — это высоконикелевый сплав для экстремальных условий. Обладает выдающейся стойкостью к окислению, высокотемпературной коррозии и агрессивным химическим средам.

• Преимущества: исключительная стойкость к кислотам, щелочам и высоким температурам. Гигиеничность и отсутствие вредных выделений. Обеспечивает точность поддержания температуры до ±1°C.
• Применение: ферментационные баки, реакторы, стерилизаторы, высокотемпературные процессы, где требуется максимальная надежность.
• Ограничения: высокая стоимость по сравнению с медью и нержавеющей сталью.

Углеродистая сталь

Свойства: Углеродистая сталь — самый бюджетный вариант с хорошей прочностью.

• Преимущества: низкая стоимость, высокая механическая прочность.
• Применение: обогрев неагрессивных сред, таких как воздух, масло, мазут. Часто используется в промышленных печах, сушилках, масляных резервуарах.
• Ограничения: низкая коррозионная стойкость. Не подходит для контакта с водой без специального покрытия.

При выборе материала учитывайте тип и чистоту нагреваемой среды, рабочее давление и температуру. Консультация со специалистом поможет избежать ошибок и продлить срок службы ТЭНа.

Где применяют ТЭНы мощностью 9 кВт 380В?

ТЭНы 9 кВт 380 В — универсальное решение для задач, требующих быстрого нагрева больших объемов. Трехфазное подключение обеспечивает стабильную работу и позволяет интегрировать их в промышленные электросети. Статистика показывает, что ТЭНы такой мощности используются более чем в 60% промышленных систем локального нагрева.

Бытовое применение

В быту ТЭНы 9 кВт 380 В используют для быстрого нагрева большого объема воды:

• Электрические бойлеры и водонагреватели: для домов, коттеджей и гостиниц, где необходим нагрев воды в баках объемом 200–500 литров. Например, медный блочный ТЭН 9 кВт 380 В нагревает 300 литров воды до 80°C за 1,5 часа, обеспечивая горячей водой большую семью.
• Системы горячего водоснабжения (ГВС): в качестве основного или резервного элемента для поддержания температуры воды.
• Обогрев бассейнов и купелей: для поддержания комфортной температуры воды в небольших бассейнах или SPA-зонах.

Промышленное применение

В промышленности ТЭНы 9 кВт 380 В играют ключевую роль в технологических процессах, где важен точный контроль температуры:

• Емкости для нагрева жидкостей: в химической, пищевой и нефтеперерабатывающей промышленности для подогрева воды, масел, растворов. Установка ТЭНа 9 кВт из Incoloy в ферментационные баки объемом до 1000 литров позволяет поддерживать температуру с отклонением не более ±1°C. Это снижает затраты на энергию до 25% за счет оптимизации процесса.
• Парогенераторы и паровые котлы: для производства пара, используемого в стерилизации, очистке и сушке. Для этой цели часто используют нержавеющие ТЭНы AISI 316 из-за их коррозионной стойкости.
• Системы отопления и вентиляции: в промышленных калориферах для обогрева производственных помещений, складов, теплиц. Оребренные ТЭНы 9 кВт 380 В эффективно передают тепло воздуху.
• Гальванические ванны: для поддержания температуры электролитов в процессах гальванизации и анодирования.
• Масляные резервуары: для подогрева масла и других вязких жидкостей. В таких случаях используют ТЭНы из углеродистой стали с низкой удельной мощностью, чтобы избежать перегрева масла.

Примеры реальных кейсов

Кейс: на молочном комбинате установили блочные ТЭНы 9 кВт из Incoloy 875 в шесть емкостей для пастеризации молока. Нагреватели подключили к промышленным контроллерам (ПЛК) с дублирующими термодатчиками. В результате отклонение температуры не превышало ±0.5°C, что повысило качество продукции и сократило время производственного цикла на 15%. Этот пример показывает, как правильный выбор ТЭНа повышает эффективность и снижает эксплуатационные расходы.

Выбирая ТЭН 9 кВт 380В, вы инвестируете в надежность и производительность системы обогрева для дома или производства.

Как рассчитать и выбрать ТЭН 9 кВт 380В?

Выбор оптимального ТЭНа 9 кВт 380В — это комплексная задача. Неправильный подбор приводит к перерасходу энергии, быстрому износу оборудования или недостаточной производительности. До 30% проблем с нагревательными системами можно предотвратить на этапе проектирования, если правильно рассчитать мощность.

Формула расчета мощности ТЭНа

Если 9 кВт — лишь ориентир, для расчета точной мощности под ваши задачи используйте формулу:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P – требуемая мощность ТЭНа в кВт.
• m – масса нагреваемой среды в кг (1 литр воды ≈ 1 кг).
• c – удельная теплоемкость среды в кДж/(кг·°C).
  • Для воды: 4.2 кДж/(кг·°C).
  • Для масла: 1.7-2.1 кДж/(кг·°C).
  • Для воздуха: 1.005 кДж/(кг·°C).
• ΔT – разница между конечной и начальной температурой в °C.
• t – время нагрева в часах.
• η (эта) – КПД системы нагрева (0.95-0.98 для погружных ТЭНов).
• 860 – коэффициент перевода ккал в кВт·ч.

Пример расчета:

Задача: нагреть 300 литров (300 кг) воды от 10°C до 80°C за 2 часа. КПД системы — 0.97.

m = 300 кг

c = 4.2 кДж/(кг·°C)

ΔT = 80°C - 10°C = 70°C

t = 2 часа

η = 0.97

P = (300 × 4.2 × 70) / (2 × 0.97 × 860) ≈ 7.84 кВт

ТЭН мощностью 9 кВт 380В подходит для этой задачи с запасом. Он обеспечит быстрый нагрев или будет работать с меньшей нагрузкой, что продлит срок его службы.

Ключевые параметры выбора ТЭНа 9 кВт 380В

1. Нагреваемая среда:
   • Вода: для чистой воды оптимальны медные ТЭНы (быстрый нагрев) или из нержавеющей стали (универсальность). Для жесткой воды рекомендуется нержавеющая сталь.
   • Масло, мазут: углеродистая или нержавеющая сталь с низкой удельной мощностью (до 3 Вт/см²) для предотвращения коксования.
   • Агрессивные жидкости (кислоты, щелочи): Incoloy 875 или ТЭНы со специальными покрытиями для максимальной химической стойкости.
   • Воздух, газы: углеродистая или нержавеющая сталь. Для повышения эффективности используют оребренные ТЭНы.
2. Тип крепления и монтажные размеры:
   • Фланец: для промышленных емкостей, котлов. Размеры фланцев (G1¼», G1½», G2″ или 32, 42, 59 мм) должны соответствовать посадочному месту.
   • Резьба: для бытовых водонагревателей, небольших емкостей. Распространенные размеры — 1,5″ или М48.
   • Длина: монтажная и рабочая длина ТЭНа должны соответствовать габаритам емкости. Важно обеспечить полное погружение нагревательной части и зазор 100–200 мм от стенок для конвекции.
3. Удельная мощность (Вт/см²): показывает, сколько ватт мощности приходится на 1 см² поверхности ТЭНа. Параметр важен для долговечности и безопасности:
   • Для воды: 9-15 Вт/см².
   • Для масла: 3-5 Вт/см².
   • Для воздуха: 3-8 Вт/см² (для оребренных до 12 Вт/см²).

   Слишком высокая удельная мощность приводит к перегреву, образованию накипи и быстрому выходу ТЭНа из строя.

4. Терморегулятор и защита: для ТЭНа 9 кВт 380В обязателен термостат для поддержания температуры и защиты от перегрева. Также важны защита от «сухого хода» и УЗО. Для точного контроля нагреватели интегрируют с ПЛК и SCADA-системами.
5. Соответствие ГОСТ 13268-88: гарантирует надежность и безопасность нагревателя.

Наши инженеры помогут учесть все нюансы и подобрать ТЭН 9 кВт 380В, который обеспечит стабильный нагрев и прослужит долгие годы.

Как заказать ТЭН 9 кВт 380В с доставкой по России?

Мы сделали процесс заказа ТЭНа 9 кВт 380В максимально простым и понятным для каждого клиента. Гарантируем быструю обработку заказов и доставку по всей России.

Этапы заказа:

1. Консультация и ТЗ:
   • Свяжитесь с нами по телефону, через форму на сайте или по электронной почте.
   • Наш инженер уточнит ваши потребности: тип нагреваемой среды, объем емкости, требуемую температуру, время нагрева, тип крепления (фланец G2″, резьба 1,5″) и монтажные размеры.
   • Если у вас есть чертежи, предоставьте их — это ускорит подбор.
   • На основе этой информации мы поможем выбрать оптимальную конфигурацию ТЭНа и материал оболочки (медь, нержавеющая сталь, Incoloy).
2. Расчет и КП:
   • Мы рассчитаем точную стоимость изготовления ТЭНа 9 кВт 380В с учетом всех технических особенностей.
   • В коммерческом предложении укажем полную стоимость, сроки изготовления и условия доставки.
3. Оформление заказа и оплата:
   • После согласования всех деталей вы подтверждаете заказ.
   • Предлагаем разные варианты оплаты: безналичный расчет для юридических лиц, оплата картой или наличными для частных клиентов.
   • При необходимости заключаем договор поставки со всеми условиями и гарантиями.
4. Изготовление (для нестандартных ТЭНов):
   • Если вам требуется ТЭН по индивидуальным параметрам, мы приступаем к его производству.
   • Срок изготовления — от 3 до 10 рабочих дней, в зависимости от сложности заказа.
5. Доставка:
   • Доставляем ТЭНы 9 кВт 380В по Москве и области собственной курьерской службой.
   • В регионы России отправляем транспортными компаниями (СДЭК, Деловые Линии, ПЭК) до терминала или до двери.
6. Гарантия и поддержка:
   • На все наши ТЭНы предоставляется гарантия качества от производителя.
   • Оказываем полную техническую поддержку и консультации по эксплуатации.

Вы получите ТЭН 9 кВт 380В, который идеально подойдет для ваших задач, с минимальными затратами времени и сил.

Сколько стоит ТЭН 9 кВт 380В и от чего зависит цена?

Стоимость ТЭНа 9 кВт 380В зависит от множества факторов. Разница в цене на ТЭНы одинаковой мощности может достигать 50% в зависимости от характеристик.

Основные факторы, влияющие на стоимость:

1. Материал оболочки. Один из самых значимых факторов:
   • Углеродистая сталь: самый бюджетный вариант для воздуха и масла.
   • Медь: средний ценовой сегмент, для быстрого нагрева воды.
   • Нержавеющая сталь (AISI 304/316): средний или средне-высокий ценовой сегмент. AISI 316 дороже из-за улучшенной коррозионной стойкости.
   • Incoloy 875: самые дорогие сплавы, которые оправдывают свою стоимость в агрессивных средах и ответственных применениях.
2. Тип крепления и конфигурация:
   • Стандартные фланцы (G1¼», G1½», G2″) или резьба (1,5″, М48): дешевле за счет массового производства.
   • Нестандартные крепления или уникальная форма: увеличивают стоимость из-за индивидуального проектирования.
3. Дополнительные элементы:
   • Встроенный терморегулятор или термостат: повышает стоимость, но обеспечивает автоматический контроль температуры.
   • Защита от «сухого хода»: важная опция для ТЭНов, работающих с жидкостями, также влияет на цену.
   • Интегрированные датчики температуры (термопары).
4. Объем заказа: при оптовых заказах предусмотрены скидки.
5. Производитель: продукция известных брендов, соответствующая ГОСТ 13268-88, может стоить дороже.

Примерный диапазон цен на ТЭН 9 кВт 380В:

На российском рынке цена ТЭНа 9 кВт 380В варьируется от 5 000 до 25 000 рублей и выше.

• Бюджетные (5 000 – 8 000 руб.): блочные ТЭНы из углеродистой стали или меди для воды со стандартным креплением, без дополнительных опций.
• Средний сегмент (8 000 – 15 000 руб.): нагреватели из нержавеющей стали AISI 304 стандартной конфигурации, с возможностью установки термостата.
• Премиум-сегмент (от 15 000 руб.): ТЭНы из Incoloy 875 или AISI 316, изготовленные по индивидуальному проекту, со сложной конфигурацией и встроенными датчиками.

Чтобы получить точный расчет стоимости ТЭНа 9 кВт 380В, свяжитесь с нашими менеджерами. Мы подберем оптимальное решение под ваши задачи и бюджет, предоставим детальное коммерческое предложение. Инвестиции в качественный ТЭН окупаются за счет его долговечности и эффективности.
