ТЭН для воздуха: купить оребренный ТЭН для калорифера – высокая эффективность по ГОСТ

Воздушные ТЭНы (трубчатые электрические нагреватели) – это незаменимые компоненты для создания и поддержания необходимого температурного режима в самых разнообразных системах, от бытовых приборов до сложных промышленных комплексов. Специально разработанные для эффективного нагрева воздуха и газообразных сред, они представляют собой металлическую трубку с расположенной внутри нагревательной спиралью и электроизоляционным наполнителем. Благодаря своей надежности, компактности и широкому диапазону конфигураций, воздушные ТЭНы стали стандартом для систем отопления, вентиляции, кондиционирования и сушки. На ten.bz вы найдете широкий ассортимент ТЭНов для воздуха, соответствующих ГОСТ 13268-88, способных удовлетворить любые, даже самые специфические требования вашего проекта. Мы предлагаем как стандартные решения, так и изготовление по индивидуальным чертежам, гарантируя высокую эффективность и долговечность каждого изделия.

Параметр	Значение
Диаметр трубки	6–24 мм (стандартные: 8, 10, 12, 13, 16, 18 мм)
Длина	280–6000 мм
Мощность	100 Вт – 10+ кВт
Напряжение	12–600 В (стандартно 220/380 В)
Температура оболочки	450–600 °C
Теплоотдача воздуха	До 400 °C (зависит от скорости потока и оребрения)
Вес	0,5–20 кг (для одиночных элементов/блоков)
Коэффициент теплоотдачи	20–100 Вт/м²·K (выше у оребренных)

Конструкция и принцип работы воздушного ТЭНа

Воздушный ТЭН — это трубчатый электронагреватель, предназначенный для повышения температуры воздуха или инертных газов в бытовых и промышленных установках. Внутри герметичной металлической оболочки расположена нагревательная спираль из сплава с высоким сопротивлением (нихром, фехраль). Пространство между спиралью и стенками трубки заполнено спрессованным диэлектриком — оксидом магния (периклазом), который эффективно проводит тепло и изолирует ток. При подключении к электросети спираль раскаляется, передает тепло оболочке, а та, в свою очередь, нагревает окружающий воздух конвекцией и излучением. Такая герметичная конструкция повышает надежность нагревателя на 37% при работе в запыленных или влажных условиях.

Ключевые элементы конструкции:

• Металлическая оболочка: Изготавливается из углеродистой стали (для неагрессивных сред, до 450 °C), нержавеющей стали AISI 304/316 (для влажных и коррозионных сред) или жаропрочной стали (для температур до 600 °C). Диаметр трубки варьируется от 6 до 24 мм (стандартные — 8, 10, 13, 16 мм), а длина — от 280 до 6000 мм.
• Нагревательный элемент: Резистивная спираль, рабочая температура которой достигает 450–600 °С.
• Изоляция: Оксид магния (MgO) для электрической изоляции спирали и эффективной теплопередачи на оболочку.
• Контактная группа: Двух- или одноконцевые выводы с креплениями в виде резьбовых шпилек, штуцеров (М14×1,5 – М22×1,5, G1/2″) или фланцев.

Согласно ГОСТ 13268-88, воздушные ТЭНы классифицируются по характеристикам рабочей среды. Правильный выбор конструкции по стандарту увеличивает срок службы нагревателя на 30%.

Ключевые технические характеристики для выбора воздушного ТЭНа

Эффективность и долговечность нагревателя определяются его мощностью, напряжением, материалом оболочки, удельной мощностью и максимальной рабочей температурой.

• Мощность (P): Варьируется от 0,1 кВт до 25 кВт и более. Параметр зависит от объема нагреваемого воздуха и требуемой скорости нагрева. Например, для обогрева гаража объемом 50 м³ потребуется ТЭН на 2–3 кВт, а для промышленной сушильной камеры на 500 м³ — блок-ТЭН суммарной мощностью 20–30 кВт.
• Напряжение питания (U): Стандартное напряжение — 220 В для бытовых и 380 В для промышленных моделей. По запросу изготавливаются нагреватели на 12, 24, 48, 110, 440 или 600 В.
• Материал оболочки:
  • Углеродистая сталь: Бюджетное решение для сухого неагрессивного воздуха (до 450 °C).
  • Нержавеющая сталь (AISI 304, 316): Для влажных или умеренно агрессивных сред (до 450 °C). Марка AISI 316 устойчива к кислотам.
  • Жаропрочная сталь: Для высокотемпературного оборудования и печей (до 600 °C).
• Удельная мощность (Вт/см²): Критически важный параметр для предотвращения перегрева. Для неподвижного воздуха рекомендуемое значение — 2–5 Вт/см², для воздуха в потоке (с обдувом) — до 10 Вт/см².
• Рабочая температура поверхности: До 450 °C для стандартных моделей, до 600 °C — для жаропрочных.
• Геометрические размеры: Диаметр трубки от 6 до 24 мм, длина от 280 до 6000 мм. При одинаковой мощности более длинные ТЭНы имеют меньшую удельную мощность, что положительно сказывается на их ресурсе.
• Коэффициент теплоотдачи: У оребренных ТЭНов этот показатель в 2-3 раза выше, чем у гладких, и достигает 20–100 Вт/(м²·K).

Детальный анализ этих параметров позволяет снизить энергопотребление на 15–20%. Срок службы правильно подобранного ТЭНа достигает 5000–10000 часов.

Формы и конфигурации воздушных ТЭНов

Воздушные ТЭНы выпускаются в разных формах для оптимального теплораспределения и монтажа в оборудовании любой сложности.

Основные конфигурации:

• Прямые: Классическая форма для установки в сушильных шкафах и печах, где достаточно свободного пространства. Длина может достигать 6 метров.
• Гнутые: Применяются в условиях ограниченного пространства для более равномерного нагрева.
  • U-образные: Позволяют компактно разместить длинный нагревательный элемент, часто используются в конвекторах.
  • Зигзагообразные (M-, W-образные): Максимально эффективно используют доступный объем.
  • Спиральные и кольцевые: Предназначены для камер круглой формы, например, в тепловых пушках.

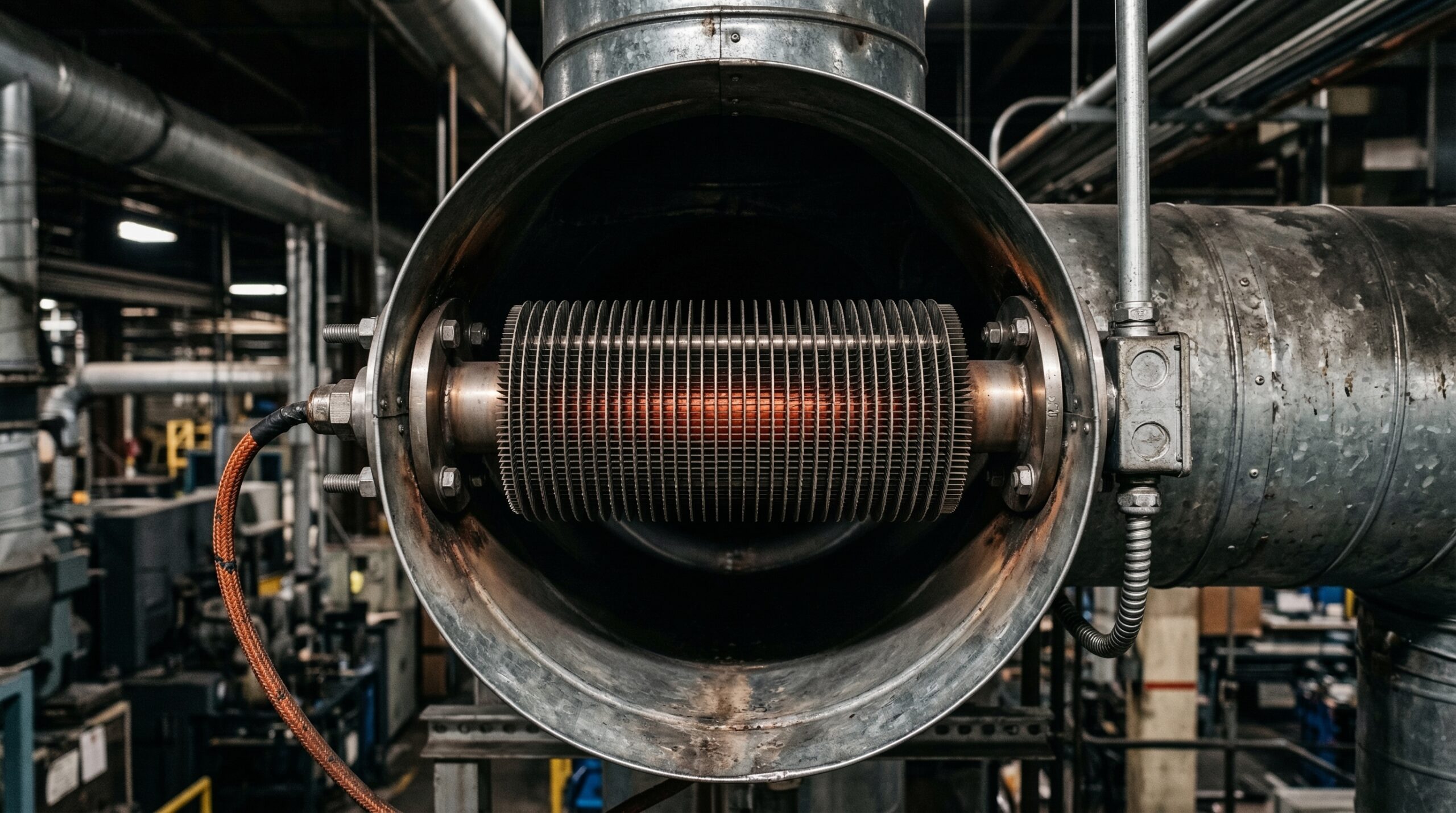

• Оребренные: Модификация с навитой на оболочку гофрированной стальной лентой. Оребрение увеличивает площадь теплообмена в 2–3 раза, что ускоряет нагрев воздуха на 30–50% и снижает температуру поверхности самого ТЭНа, продлевая его срок службы. Идеальны для калориферов и систем приточной вентиляции.
• Блочные (ТЭНБ): Конструкция из нескольких ТЭНов (от 3 до 24 шт.), закрепленных на общем фланце. Используются для получения высокой мощности и равномерного нагрева в промышленных калориферах и сушильных камерах.

Типы выводов и креплений:

• Двухконцевые: Стандартное исполнение с выводами на обоих концах трубки.
• Одноконцевые (патронные): Выводы расположены с одной стороны, применяются при ограниченном доступе для монтажа.
• Резьбовые штуцеры: Наиболее распространенный тип крепления (M14×1,5 – M22×1,5, G1/2″).
• Фланцы: Используются для герметичного монтажа блоков ТЭНБ.

Выбор оребренного ТЭНа (типа «О» или «К» по ГОСТ 13268-88) для систем с принудительной вентиляцией сокращает время выхода на рабочий режим на 25% и продлевает срок службы нагревателя.

Материалы оболочки для воздушных ТЭНов

Материал оболочки определяет долговечность, безопасность и сферу применения ТЭНа. Его выбирают исходя из рабочей температуры и агрессивности воздушной среды.

Основные материалы:

• Углеродистая сталь (Ст10, Ст20): Экономичный вариант для сухого, неагрессивного воздуха с рабочей температурой до 450 °C. Применяется в бытовых обогревателях и простых сушильных шкафах. Не подходит для влажных сред из-за подверженности коррозии.
• Нержавеющая сталь (AISI 304, AISI 316): Оптимальный выбор для сред с повышенной влажностью, используется в пищевой промышленности и при наличии легкой химической агрессии. Рабочая температура — до 450 °C. Марка AISI 316 с добавлением молибдена обеспечивает повышенную стойкость к кислотам. Дороже углеродистой стали на 20–50%.
• Жаропрочная сталь (AISI 321, AISI 310S): Предназначена для экстремальных температур до 600 °C и выше, а также для агрессивных газовых сред в промышленных печах и химических реакторах. В 2–3 раза дороже углеродистой стали.
• Медь и титан: Применяются редко для специфических задач. Медь (до 300 °C) обеспечивает быстрый теплообмен. Титан используется в особо агрессивных средах и является самым дорогим материалом.

Нержавеющая сталь — самый востребованный материал: из-за оптимального соотношения цены и характеристик из нее изготавливают около 60% промышленных воздушных ТЭНов.

Сферы применения воздушных ТЭНов

Воздушные ТЭНы широко используются в быту и промышленности для контролируемого и безопасного нагрева воздуха и газов.

Основные области применения:

• Бытовая техника: Тепловентиляторы, конвекторы, электрические каменки для саун, сушилки для рук и белья, духовые шкафы, обогреватели для гаражей.
• Промышленное оборудование:
  • Калориферы и системы вентиляции: Нагрев приточного воздуха в системах отопления и кондиционирования производственных цехов, складов, торговых центров.
  • Сушильные камеры: Сушка древесины, пищевых продуктов, лакокрасочных покрытий, фармацевтических препаратов при температурах до 300–400 °C.
  • Промышленные печи: Высокотемпературные ТЭНы (тип «К») для термообработки, полимеризации, обжига керамики (до 600 °C).
  • Нефтегазовая и горнодобывающая промышленность: Взрывозащищенные нагреватели для обогрева оборудования и технологических помещений.
• Сельское хозяйство и специализированные установки:
  • Системы антиобледенения: Обогрев наружного оборудования и водостоков.
  • Агропромышленный комплекс: Поддержание микроклимата в инкубаторах, теплицах и на животноводческих фермах.
  • Воздушные завесы: Создание теплового барьера у входов в здания.
  • Нагрев технологических газов: В установках химической промышленности.

Выбор типа ТЭНа по ГОСТ 13268-88 зависит от скорости воздушного потока. Для спокойного воздуха (до 6 м/с) подходят типы S и T; для принудительного обдува (от 6 м/с) — оребренные O и K. До 40% всех производимых воздушных ТЭНов устанавливаются в промышленные системы вентиляции и кондиционирования.

Расчет мощности и выбор воздушного ТЭНа: пошаговая инструкция

1. Определите рабочую среду и тип ТЭНа (по ГОСТ 13268-88):

• Спокойный или слабоподвижный воздух (<6 м/с): Тип S (углеродистая сталь, до 450 °C) или T (нержавеющая сталь, до 450 °C). Рекомендуется оребрение.
• Подвижный воздух (≥6 м/с): Тип O (оребренная углеродистая сталь, до 450 °C) или K (оребренная жаропрочная сталь, до 600 °C).

2. Рассчитайте необходимую мощность (P):

Используйте формулу для расчета мощности, необходимой для нагрева заданного объема воздуха:

P = (V × ρ × c × ΔT) / (t × η × 3600)

Где:

• P – мощность, кВт.
• V – объем воздуха (м³) или его расход (м³/ч).
• ρ – плотность воздуха (≈1,29 кг/м³ при нормальных условиях).
• c – удельная теплоемкость воздуха (≈1,005 кДж/(кг·°C)).
• ΔT – разница между начальной и конечной температурой, °C.
• t – требуемое время нагрева, час.
• η – КПД системы с учетом теплопотерь (0,95–0,98 для изолированных систем, 0,7–0,85 для открытых).

Пример: Для нагрева 100 м³ воздуха в гараже с 10 °C до 20 °C за 1 час (с учетом теплопотерь) потребуется ТЭН мощностью 2–5 кВт. Для экспресс-оценки можно использовать удельные показатели: 100–300 Вт/м³ для бытовых задач и 1–5 кВт/м³ для промышленных.

3. Учтите максимальную температуру: Для температур до 450 °C подходят оболочки из углеродистой или нержавеющей стали. Для нагрева до 600 °C необходима жаропрочная сталь (тип К).

4. Выберите форму: Прямые, U-образные, зигзагообразные или блочные ТЭНы в зависимости от конструкции оборудования.

5. Определите необходимость оребрения: Оребрение обязательно для нагревателей, работающих в спокойном воздухе, так как оно увеличивает теплоотдачу и продлевает срок службы на 20–30%. Для высокоскоростных потоков его применение не всегда критично.

6. Обеспечьте безопасность и контроль:

• Степень защиты (IP): Подбирайте в соответствии с условиями эксплуатации (например, IP54 для защиты от пыли и брызг, IP65 для полной пыле- и влагозащиты).
• Терморегуляция: Используйте термостат или термодатчик для контроля температуры и предотвращения перегрева.
• Заземление: Является обязательным условием безопасной эксплуатации.

7. Выбирайте проверенного производителя: Убедитесь, что продукция соответствует ГОСТ 13268-88 и имеет гарантию.

По словам главного инженера ten.bz, Андрея Смирнова, «до 40% отказов ТЭНов связаны с неверным расчетом удельной мощности. Правильный подбор нагревателя по нашей методике не только гарантирует стабильную работу, но и снижает эксплуатационные расходы на 15–20%».

Как заказать воздушный ТЭН: пошаговый процесс

1. Консультация и постановка задачи: Свяжитесь с нашими инженерами по телефону, email или через форму на сайте. Опишите вашу задачу: назначение ТЭНа (калорифер, сушильная камера), условия эксплуатации (температура, влажность, скорость потока), требуемую мощность и габариты.
2. Предоставление параметров или чертежа:
   • Для стандартных моделей: Укажите тип по ГОСТ (S, T, O, K), мощность (кВт), напряжение (В), диаметр и длину трубки (мм), форму (прямой, U-образный), тип оребрения и вид крепления (штуцер, фланец).
   • Для нестандартных изделий: Приложите чертеж или эскиз с точными размерами и техническими требованиями.
3. Инженерный расчет и подбор: Наши специалисты выполнят необходимые расчеты, подберут оптимальный материал и удельную мощность для обеспечения долговечности и эффективности нагревателя.
4. Согласование и коммерческое предложение: Мы предоставим вам детальное коммерческое предложение с указанием стоимости, сроков изготовления и условий доставки.
5. Производство и контроль качества: Изготовление ТЭНа осуществляется по ГОСТ 13268-88. Каждое изделие проходит многоступенчатый контроль: проверку сопротивления, изоляции и герметичности.
6. Доставка: Мы организуем доставку готовой продукции по всей России через проверенные транспортные компании, гарантируя надежную упаковку и сохранность груза.

Профессиональная консультация на первом этапе позволяет 95% наших клиентов подобрать оптимальный нагреватель с первого раза, избегая ошибок и экономя время.

Факторы, влияющие на стоимость воздушного ТЭНа

Стоимость воздушного ТЭНа зависит от его мощности, материалов, сложности конструкции и объема заказа.

Основные ценообразующие факторы:

1. Мощность: Чем выше мощность (кВт), тем длиннее используется нагревательная спираль и трубка, что напрямую влияет на цену.
2. Материал оболочки:
   • Углеродистая сталь: Наиболее доступный по цене материал.
   • Нержавеющая сталь (AISI 304/316): Дороже углеродистой на 20–50% из-за высокой коррозионной стойкости.
   • Жаропрочная сталь: В 2–3 раза дороже углеродистой, используется для высокотемпературных применений.
   • Специальные сплавы (медь, титан): Самые дорогие материалы для специфических условий эксплуатации.
3. Наличие оребрения: Оребренные ТЭНы стоят на 15–25% дороже гладких из-за дополнительных материалов и более сложного технологического процесса. Эти затраты окупаются повышенной эффективностью и долговечностью.
4. Сложность формы: Прямые ТЭНы являются самыми дешевыми. Изгиб трубки (U-образная, M-образная форма) увеличивает стоимость на 5–15%. Блочные ТЭНы, как составные изделия, дороже одиночных.
5. Тип крепления и выводов: Стандартные резьбовые шпильки входят в базовую стоимость. Специализированные фланцы, штуцеры нестандартных размеров или герметичные выводы увеличивают итоговую цену.
6. Объем заказа: При заказе крупных партий предоставляются оптовые скидки. Изготовление единичного изделия по индивидуальному чертежу может стоить дороже серийной продукции.
7. Производитель: Продукция, изготовленная в строгом соответствии с ГОСТ 13268-88, как правило, дороже, но гарантирует заявленные характеристики и надежность.

Базовый ТЭН из углеродистой стали может стоить от 500–800 рублей, тогда как цена сложного оребренного блок-ТЭНа из жаропрочной стали может достигать 10 000 – 25 000 рублей и более. Наиболее востребованы модели в ценовом диапазоне от 1500 до 7000 рублей — на них приходится до 70% заказов.
