тэн из нержавеющей стали

ТЭН из нержавеющей стали – это высокоэффективный трубчатый электронагреватель, изготовленный из коррозионностойких марок стали, таких как AISI 304, 304L или 316. Эти нагревательные элементы являются эталоном надежности и долговечности в самых разнообразных отраслях, от бытового использования до тяжелой промышленности. Их уникальные характеристики, обусловленные добавками никеля и хрома, обеспечивают непревзойденную устойчивость к агрессивным средам, высоким температурам и механическим нагрузкам. По нашим данным, спрос на нержавеющие ТЭНы ежегодно растет на 15-20%, что подтверждает их востребованность на российском рынке. Мы предлагаем полный цикл производства ТЭНов из нержавеющей стали, гарантируя соответствие всем отраслевым стандартам и индивидуальным требованиям заказчика.

Параметр	Значение
Материал оболочки	Нержавеющая сталь AISI 304, 304L, 316L
Диаметр трубки	6,5 мм, 8 мм, 10 мм, 13 мм, 16 мм
Мощность	От 0,5 кВт до 150 кВт (единичный ТЭН); до 1 МВт (блочные ТЭНы)
Напряжение питания	12 В, 24 В, 48 В, 110 В, 220 В, 380 В (под заказ – до 660 В)
Длина развернутая (активная)	От 195 мм до 6000 мм
Минимальная длина холодной зоны	От 40 мм
Плотность теплового потока	До 60 Вт/см²
Рабочая температура	До +750°C (для воздуха), до +150°C (для воды)
Типы монтажа	Штуцеры (G1/2, G3/4, G1, G1 1/4, G1 1/2, G2, G2 1/2), фланцы (Ø 60-300 мм), резьбовые соединения
Среда нагрева	Вода, воздух, газ, масло, щелочные и слабокислотные растворы, пищевые жидкости
Соответствие	ГОСТ 13268-88, ГОСТ 19108-81

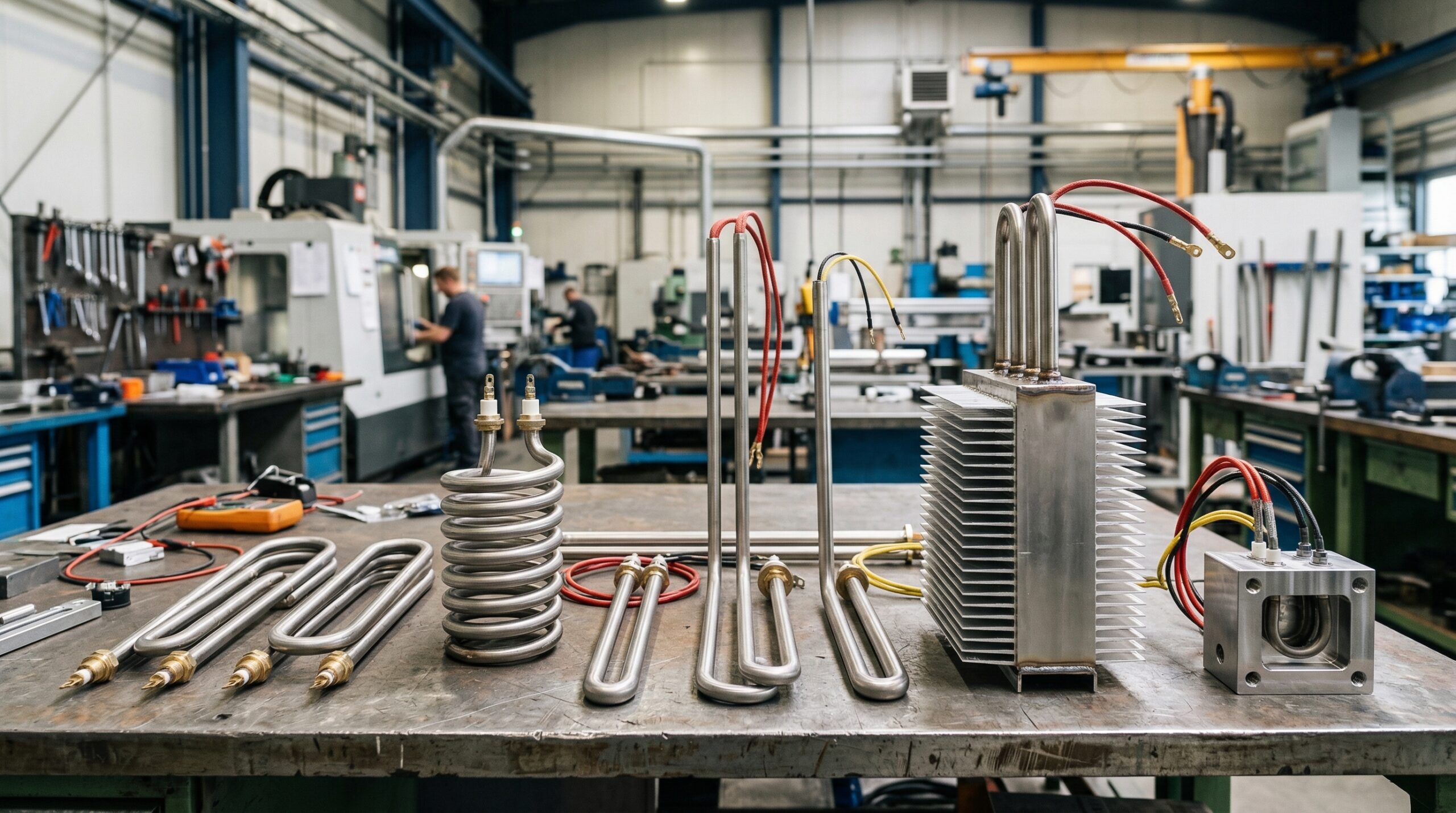

Какие формы и конфигурации ТЭНов из нержавеющей стали мы производим

Гибкость производства позволяет изготавливать ТЭНы из нержавеющей стали практически любой формы, адаптируя их под конкретное оборудование. Такая вариативность необходима для интеграции нагревателей в системы с ограниченным пространством или особыми требованиями к теплопередаче. До 70% наших заказов — это ТЭНы нестандартной конфигурации, что подтверждает востребованность индивидуальных решений.

Основные формы и конфигурации:

• Прямые ТЭНы: Простейшая форма, применяется для нагрева воздуха в вентиляционных каналах или жидкости в резервуарах большого объема. Длина может достигать 6 метров.
• U-образные ТЭНы: Классическая и наиболее распространенная форма из двух параллельных трубок, соединенных изгибом. Оптимальны для водонагревателей и бойлеров, где важны компактность и равномерный нагрев.
• Спиральные ТЭНы: Форма одной или нескольких спиралей максимально увеличивает площадь нагрева при минимальных габаритах. Используются в бытовых электроплитах, духовых шкафах и промышленных дистилляторах.
• Двойные U-образные (двухвитковые) ТЭНы: Две U-образные секции, расположенные рядом, удваивают мощность и площадь нагрева в том же объеме.
• Блочные ТЭНы (ТЭНБ): Сборка из нескольких (от 3 до 24) трубчатых нагревателей на общем фланце. Мощность таких блоков достигает 1 МВт и более. Применяются в промышленных котлах и парогенераторах. Фланцы изготавливаются диаметром от 60 мм до 300 мм, с резьбой G1/2, G1, G1 1/2, G2 или под приварку.
• Оребрённые ТЭНы: На трубку ТЭНа навивается стальная лента (оребрение), что увеличивает площадь теплообмена с воздухом. Это повышает эффективность нагрева воздушных сред на 30–40% по сравнению с гладкими аналогами при сохранении компактных размеров.
• Специальные конфигурации: L-образные, M-образные, S-образные и другие индивидуальные формы, разработанные по чертежам заказчика для нестандартных емкостей или обеспечения направленного теплового потока.

Выбор формы ТЭНа зависит от среды нагрева (вода, воздух, масло), ее объема, требуемой мощности и доступного пространства. Наши инженеры помогут подобрать оптимальное решение по ГОСТ 13268-88 с учетом всех технических нюансов.

Из каких марок нержавеющей стали делают ТЭНы

Марка нержавеющей стали для оболочки ТЭНа напрямую определяет его долговечность и стойкость к коррозии в конкретной среде. Свойства стали зависят от химического состава, в частности от содержания хрома, никеля и молибдена. Правильный выбор материала увеличивает срок службы нагревателя на 50% и более. Мы используем сертифицированные марки стали, соответствующие ГОСТ и международным стандартам.

• Нержавеющая сталь AISI 304 (08Х18Н10)

  Наиболее распространенный тип, на который приходится до 80% всех производимых нержавеющих ТЭНов. Состав включает 18% хрома и 8–10% никеля. Хром обеспечивает коррозионную стойкость за счет пассивной оксидной пленки, а никель повышает прочность, пластичность и термостойкость. ТЭНы из AISI 304 подходят для:

  • Нагрева воды, в том числе жесткой, в бытовых и промышленных системах ГВС.
  • Нагрева воздуха и газов до +750°C.
  • Работы в слабоагрессивных средах, где важна гигиеничность, например, в пищевой промышленности.
  • Применения в электрокотлах, бойлерах, проточных водонагревателях.

  Эта сталь (аналог по ГОСТ 08Х18Н10) обеспечивает оптимальное соотношение цены и качества для большинства стандартных задач.

• Нержавеющая сталь AISI 304L (03Х18Н11)

  Буква «L» (Low Carbon) означает низкое содержание углерода (менее 0,03%). Это модификация AISI 304 с повышенной стойкостью к межкристаллитной коррозии, особенно после сварки. Низкое содержание углерода минимизирует образование карбидов хрома, делая сварной шов менее уязвимым. ТЭНы из AISI 304L рекомендуются для:

  • Систем, где нагреватели подвергаются сварке или работают в условиях, способствующих межкристаллитной коррозии.
  • Оборудования для химической и пищевой промышленности, где важна максимальная чистота и стойкость.

• Нержавеющая сталь AISI 316L (03Х17Н14М3)

  Премиальный класс стали, легированный молибденом (2–3%). Молибден значительно повышает коррозионную стойкость в хлоридсодержащих средах (морская вода, солевые растворы) и при высоких температурах. Как и 304L, это низкоуглеродистая версия, что улучшает свариваемость. ТЭНы из AISI 316L незаменимы для:

  • Нагрева агрессивных химических растворов: кислот (серная, фосфорная), щелочей.
  • Оборудования для морских судов, опреснительных установок, бассейнов.
  • Фармацевтической и химической промышленности, где требуются исключительная стойкость и чистота.
  • Работы при высоких температурах и давлениях.

  Стоимость ТЭНов из AISI 316L выше на 20–40% по сравнению с AISI 304, но их применение оправдано в особо сложных условиях, где требуется максимальная надежность.

Все ТЭНы изготавливаются по ГОСТ 13268-88, что гарантирует их качество. Мы подбираем марку стали с учетом условий эксплуатации и требований заказчика для обеспечения оптимальной производительности и долговечности нагревателя.

Где применяются ТЭНы из нержавеющей стали

Благодаря коррозионной стойкости и универсальности ТЭНы из нержавеющей стали применяются повсеместно: от бытовых приборов до промышленных комплексов. До 60% нагревательных систем в промышленности РФ используют нержавеющие ТЭНы, что подтверждает их надежность и эффективность.

• Бытовое и коммерческое оборудование

  • Водонагреватели и бойлеры: Обеспечивают быстрый нагрев воды, устойчивы к жесткой воде и накипи, служат до 10–15 лет без замены.
  • Электрокотлы для отопления: Используются для безопасного нагрева теплоносителя в системах отопления жилых и коммерческих зданий.
  • Стиральные и посудомоечные машины: Нагревают воду до заданной температуры, устойчивы к агрессивным моющим средствам.
  • Электрические плиты и духовые шкафы: Спиральные ТЭНы обеспечивают равномерный и быстрый нагрев.
  • Дистилляторы и самогонные аппараты: Нержавеющая сталь не вступает в реакцию с продуктами, обеспечивая их чистоту.

• Промышленное оборудование

  • Промышленные котлы и парогенераторы: Блочные ТЭНы мощностью до 1 МВт нагревают воду и производят пар для технологических процессов.
  • Системы ГВС промышленных предприятий: Обеспечивают стабильную подачу горячей воды. Предлагают оптимальное соотношение цены и надежности по сравнению с медными и титановыми аналогами.
  • Калориферы и воздушные завесы: Оребрённые ТЭНы эффективно нагревают воздух в системах вентиляции, сушильных камерах и для создания тепловых завес.
  • Сушильные камеры: Применяются для сушки древесины, пищевых продуктов, лакокрасочных покрытий.
  • Автоклавы и стерилизаторы: Используются в медицине и пищевой промышленности для стерилизации при высоких температурах и давлении.
  • Нагрев масел и нефтепродуктов: Поддерживают заданную температуру для снижения вязкости в резервуарах и трубопроводах.
  • Гальванические ванны: Нагревают растворы кислот и щелочей. Для таких задач применяются ТЭНы из химически стойкой стали AISI 316L.
  • Пищевая промышленность: Используются в оборудовании для нагрева молока, соков, пива и других жидкостей, где важна гигиеничность (сталь AISI 304/316).

Высокая прочность, устойчивость к температурным перепадам и возможность работы в различных средах позволяют использовать ТЭНы из нержавеющей стали в самых требовательных условиях, обеспечивая долгий срок службы и минимальные эксплуатационные расходы.

Как выбрать ТЭН из нержавеющей стали: формула расчета мощности и ключевые параметры

Правильный выбор ТЭНа из нержавеющей стали обеспечивает эффективную и безопасную работу оборудования. Этот процесс требует инженерного подхода, начиная с точного расчета мощности. Неверный расчет приводит к последствиям: недостаточная мощность — к медленному нагреву и перегрузке ТЭНа, а избыточная — к перерасходу энергии и перегреву среды.

Расчет необходимой мощности ТЭНа

Для нагрева жидкостей используется универсальная формула, основанная на законах термодинамики:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P – необходимая мощность ТЭНа, кВт.
• m – масса нагреваемой среды, кг (для воды 1 л ≈ 1 кг).
• c – удельная теплоемкость среды, ккал/(кг·°C) (для воды ≈ 1, для масла ≈ 0,45).
• ΔT – разница между конечной и начальной температурой, °C (например, нагрев с +10°C до +80°C, ΔT = 70°C).
• t – желаемое время нагрева, часы.
• η – КПД системы (обычно 0,95–0,98, для расчетов можно принять 0,97).
• 860 – коэффициент перевода ккал в кВт·ч.

Пример расчета:

Необходимо нагреть 50 литров воды (m = 50 кг) с +15°C до +75°C (ΔT = 60°C) за 1,5 часа (t = 1,5 ч). КПД системы — 0,97.

P = (50 × 1 × 60) / (1,5 × 0,97 × 860) = 3000 / 1250,1 ≈ 2,4 кВт.

Для данной задачи потребуется ТЭН мощностью около 2,4 кВт. Рекомендуется выбирать модель с запасом мощности 10–15% для компенсации теплопотерь.

Ключевые параметры для выбора ТЭНа

Помимо мощности, при выборе ТЭНа необходимо учитывать следующие параметры:

1. Материал оболочки

   Выбор между AISI 304, 304L и 316L зависит от среды нагрева. Для воды и воздуха достаточно AISI 304. Для пищевых продуктов и слабоагрессивных растворов — AISI 304L. Для агрессивных химикатов и морской воды — только AISI 316L. Использование неподходящего материала может сократить срок службы ТЭНа на 70%.

2. Тип нагреваемой среды

   От среды зависит допустимая удельная поверхностная мощность (Вт/см²). Для воды — до 15 Вт/см², для масла — до 3 Вт/см², для спокойного воздуха — до 2,5 Вт/см². Превышение этих значений ведет к перегреву и выходу ТЭНа из строя.

3. Форма и размеры ТЭНа

   Конфигурация должна соответствовать габаритам оборудования. Учитывайте диаметр трубки (от 6,5 до 16 мм), общую длину, форму (U-образный, спиральный) и наличие «холодных зон» (неактивных участков на концах).

4. Тип крепления

   Определяется конструкцией оборудования. Наиболее распространены штуцеры с резьбой G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2 и фланцы (круглые, квадратные) диаметром от 60 до 300 мм. Фланцы могут быть изготовлены из углеродистой или нержавеющей стали.

5. Напряжение питания

   Должно соответствовать электросети (220 В, 380 В). Для мощных ТЭНов необходимо учитывать возможность трехфазного подключения.

6. Дополнительные опции

   Возможность установки терморегулятора, термопары, а также изготовление во взрывозащищенном исполнении. Эти опции расширяют функциональность и повышают безопасность ТЭНа.

Выбор качественного ТЭНа — это вложение в долговечность и стабильность работы оборудования, которое позволяет избежать простоев. Мы готовы проконсультировать вас по всем вопросам выбора и расчета, гарантируя продукцию, соответствующую ГОСТ 13268-88.

Как заказать ТЭН из нержавеющей стали

Мы предлагаем простой процесс заказа ТЭНов из нержавеющей стали, ориентированный на индивидуальные потребности клиента. Поскольку стандартные решения подходят не всегда, до 85% наших заказов — это нагреватели, изготовленные по чертежам или техническому заданию заказчика.

Чтобы оформить заказ, выполните следующие шаги:

1. Свяжитесь с нами

   Позвоните по телефону, отправьте запрос через форму на сайте или напишите на электронную почту. Наши менеджеры оперативно обработают вашу заявку.

2. Предоставьте технические данные

   Для точного расчета и изготовления ТЭНа укажите:

   • Тип ТЭНа: водяной, воздушный, масляный, блочный (ТЭНБ), оребрённый.
   • Материал оболочки: AISI 304, AISI 304L или AISI 316L.
   • Мощность: в кВт (например, 3 кВт, 15 кВт).
   • Напряжение: в В (например, 220 В, 380 В).
   • Форма и габариты: чертеж, эскиз или описание (диаметр трубки, длина, форма изгибов).
   • Тип крепления: резьбовой штуцер (например, G1 1/2) или фланец (диаметр, количество отверстий).
   • Среда нагрева: вода, воздух, масло, тип химического раствора.
   • Дополнительные требования: встроенный термостат, длина холодной зоны, взрывозащита.

   Чем полнее техническое задание, тем быстрее мы подготовим решение.

3. Получите расчет и коммерческое предложение

   Наши инженеры выполнят расчет по ГОСТ 13268-88 и предоставят коммерческое предложение с указанием стоимости, сроков изготовления и условий доставки.

4. Согласование и производство

   После согласования деталей и оплаты заказ передается в производство. Срок изготовления стандартных ТЭНов — от 3 до 7 рабочих дней, индивидуальных — от 7 до 15 рабочих дней.

5. Доставка

   Мы доставляем ТЭНы по всей России транспортными компаниями. Возможен самовывоз или курьерская доставка до вашего объекта.

Мы гарантируем, что вы получите нагревательный элемент, который точно соответствует вашему техническому заданию и прослужит долгие годы.

От чего зависит цена ТЭНа из нержавеющей стали

Цена ТЭНа из нержавеющей стали зависит от нескольких производственных факторов. Покупка нагревателя напрямую у производителя позволяет сэкономить до 20–30% по сравнению с приобретением через посредников. Стоимость качественного изделия — это вложение в надежность и долговечность оборудования.

Основные факторы, влияющие на конечную стоимость:

1. Материал оболочки

   ТЭНы из стали AISI 304 являются базовым вариантом. Изделия из AISI 304L стоят на 5–10% дороже. Самые дорогие — ТЭНы из химически стойкой стали AISI 316L, их цена на 20–40% выше аналогов из AISI 304 из-за содержания молибдена.

2. Мощность

   Чем выше мощность (диапазон от 0,5 кВт до 1 МВт), тем больше расход материалов и сложнее технология, что увеличивает цену. Блочные ТЭНы (ТЭНБ) высокой мощности стоят дороже одиночных нагревателей.

3. Размеры и форма

   На стоимость влияют длина ТЭНа (от 195 до 6000 мм), диаметр трубки (от 6,5 до 16 мм) и сложность конфигурации (U-образные, спиральные, М-образные). Нестандартные формы требуют больших трудозатрат.

4. Тип крепления

   ТЭНы со стандартными резьбовыми штуцерами (G1/2, G1, G2) дешевле моделей с массивными фланцами (Ø 60–300 мм) или специальными крепежными пластинами, требующими дополнительной обработки.

5. Дополнительные опции

   Встроенный терморегулятор, термопара, взрывозащищенное исполнение или усиленная герметизация выводов увеличивают итоговую стоимость, но расширяют функциональность и безопасность.

6. Объем заказа

   При заказе крупных партий мы предоставляем скидки. Оптовые закупки могут снизить стоимость одного изделия на 10–25%.

Для получения точного расчета стоимости свяжитесь с нашими специалистами. Мы поможем подобрать оптимальные параметры по ГОСТ 13268-88 и подготовим коммерческое предложение. Мы гарантируем прозрачное ценообразование и высокое качество продукции, подтвержденное гарантией до 5 лет.

Часто задаваемые вопросы
