тэн из углеродистой стали

Трубчатые электронагреватели (ТЭНы) из углеродистой стали — это оптимальное решение для эффективного и экономичного нагрева в промышленных и бытовых условиях. Благодаря высокой механической прочности и доступной цене, эти нагреватели превосходят многие аналоги, особенно при работе с воздухом, чистой водой и слабыми растворами. Внутри стальной оболочки, чаще всего из марки 08Ю или 10КП, скрыта нихромовая спираль, изолированная магнезией, обеспечивающая долговечность и безопасность. Наша продукция соответствует ГОСТ 13268-88, гарантируя надежность и стабильность работы. Выбирайте ТЭНы из углеродистой стали для систем, где приоритетны прочность, долговечность и рациональные инвестиции. По статистике, их применение снижает эксплуатационные расходы до 15% по сравнению с более дорогими аналогами.

Параметр	Значение
Материал оболочки	Углеродистая сталь (08Ю, 10КП)
Нагреваемая среда	Воздух, вода, слабые растворы (щелочи, кислоты)
Напряжение питания	220 В, 380 В
Мощность	От 0,4 кВт до 5,0 кВт и более
Диаметр трубки	8 мм, 10 мм, 13 мм (стандарт), 16 мм, 18 мм
Длина развернутая	От 300 мм до 1700 мм (1,7 метра)
Удельная мощность (воздух)	До 5,0 Вт/см² (для спокойного воздуха), до 9,0 Вт/см² (для обдува)
Удельная мощность (вода)	До 15,0 Вт/см²
Рабочая температура (поверхность)	До 450 °C (для воздуха), до 100 °C (для воды)
Крепление	Штуцеры (G1/2, G3/4, M12, M14), фланцы, резьбовые соединения
Срок службы	Более 5000 часов в рекомендованных условиях
Соответствие	ГОСТ 13268-88

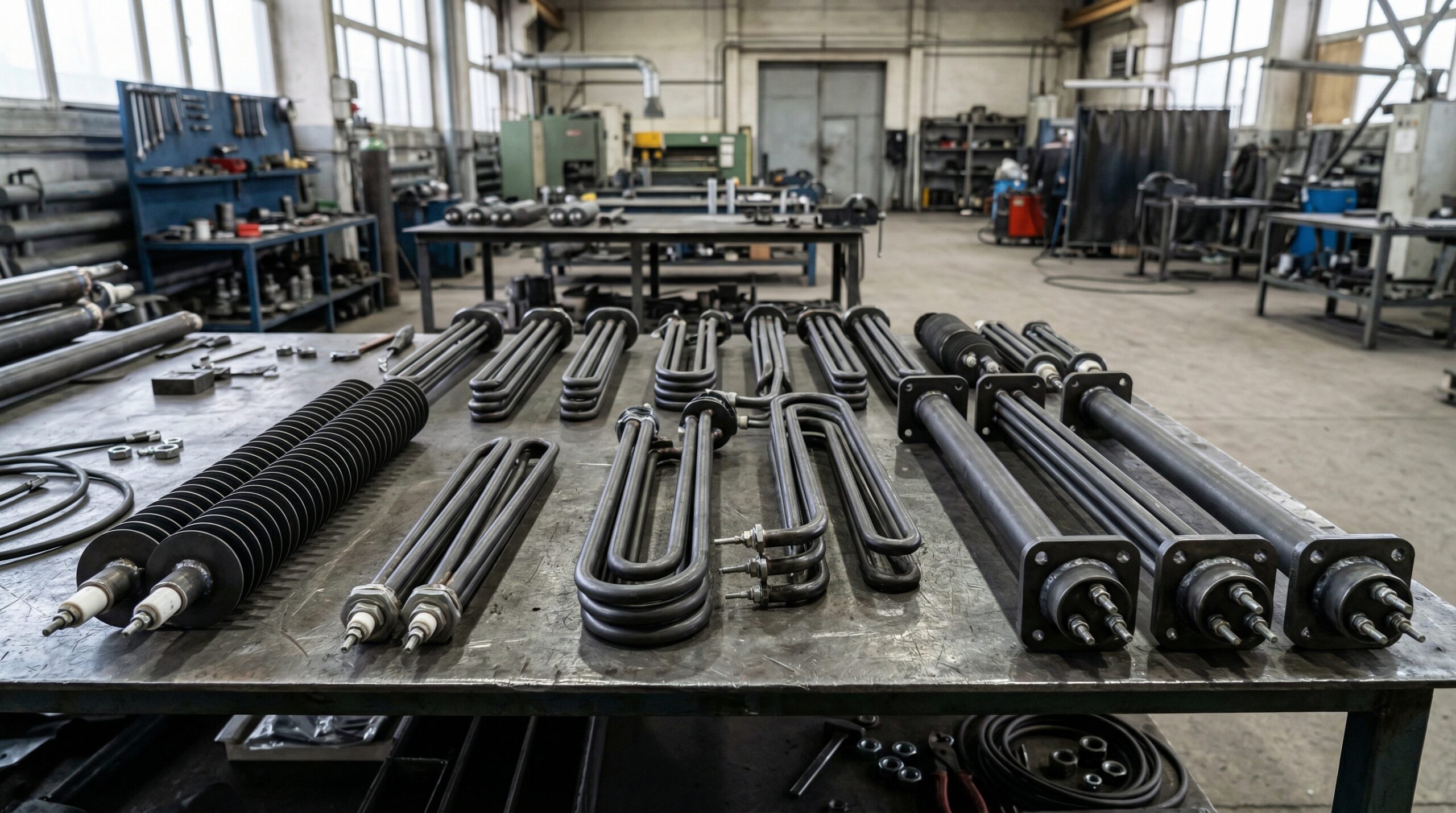

Какие формы и конфигурации ТЭНов из углеродистой стали существуют?

ТЭНы из углеродистой стали производятся в различных формах и конфигурациях для адаптации под конкретные задачи и оборудование. Основные виды включают прямые, U-образные, M-образные, спиральные и блочные конструкции. Выбор формы зависит от геометрии нагреваемого объема и требований к распределению тепла.

Прямые ТЭНы: Простейшая и самая распространенная форма в виде прямой трубки с выводами по концам. Длина таких элементов варьируется от 300 до 1500 мм, а мощность — от 0,4 до 1,5 кВт. Прямые ТЭНы подходят для установки в длинные каналы, печи или сушильные камеры, где требуется равномерный линейный нагрев. Их легко монтировать и обслуживать.

U-образные и M-образные ТЭНы: Такая форма получается изгибом прямой трубки, что позволяет значительно увеличить площадь нагрева в ограниченном пространстве. U-образные ТЭНы (согнутые пополам) часто используются в бытовых водонагревателях и промышленных емкостях. Их длина в развернутом виде достигает 700–1700 мм, а мощность — от 0,5 до 2,5 кВт. M-образные ТЭНы с несколькими изгибами обеспечивают еще более компактное размещение и применяются в электропечах и калориферах.

Оребренные ТЭНы (ТЭНР): Это трубчатые электронагреватели, на оболочку которых из углеродистой стали (лента 08Ю или 10КП) навивается металлическое оребрение. Такая конструкция в 2–3 раза увеличивает площадь теплоотдачи, что необходимо для эффективного нагрева воздуха и газов в движущейся среде. Оребренные ТЭНы применяются в электрокалориферах, тепловых пушках и сушильных камерах, обеспечивая быструю передачу тепла при компактных размерах. Удельная мощность ТЭНР может достигать 9,0 Вт/см² при принудительном обдуве, что на 40% выше, чем у неоребренных аналогов.

Блочные ТЭНы (ТЭНБ): В системах с высокой потребностью в мощности применяют блочные ТЭНы — сборку из 3, 6 или 9 трубчатых элементов на общем фланце. Такие блоки из углеродистой стали используются в промышленных котлах, водонагревателях большого объема и емкостях для нагрева масел. Фланцы диаметром от 60 до 200 мм обеспечивают надежное крепление и герметичность системы.

Крепежные элементы: Для монтажа ТЭНов из углеродистой стали используют различные крепежные элементы. Наиболее популярны штуцеры с резьбой (G1/2, G3/4, M12, M14), которые обеспечивают быструю и надежную установку. Для массивных систем применяются фланцевые соединения, гарантирующие герметичность при высоком давлении. Правильный выбор крепежа обеспечивает долговечность и безопасность всей нагревательной системы, предотвращая утечки и смещение элементов.

Какие материалы используют для оболочки ТЭНов?

Материал оболочки ТЭНа — ключевой фактор, определяющий его долговечность, сферу применения и устойчивость к агрессивным средам. Для ТЭНов из углеродистой стали оболочку изготавливают из марок 08Ю, 10КП или их аналогов, которые обеспечивают оптимальный баланс между механической прочностью и стоимостью.

Углеродистая сталь (08Ю, 10КП): Основной материал для рассматриваемых ТЭНов. Его главные преимущества — высокая механическая прочность, устойчивость к вибрациям и ударам, а также отличная свариваемость. По данным производственных испытаний, углеродистая сталь демонстрирует на 25% лучшую устойчивость к механическим деформациям по сравнению с алюминиевыми сплавами. Цельнотянутые трубы из этого материала имеют гладкую поверхность и высокую герметичность. Материал идеально подходит для нагрева воздуха, неагрессивных газов, чистой воды и слабых растворов (pH от 7 до 9). Однако углеродистая сталь подвержена коррозии в агрессивных средах и при контакте с водой высокой жесткости или кислотностью ниже 7 pH.

Сравнение с нержавеющей сталью (AISI 304, AISI 316): Нержавеющая сталь, такая как AISI 304 (08Х18Н10) или AISI 316 (03Х17Н14М3), обладает значительно более высокой коррозионной стойкостью, особенно в химических средах, дистиллированной воде и пищевых продуктах. Однако стоимость ТЭНов из нержавеющей стали на 30–50% выше, чем из углеродистой. Когда коррозионная стойкость не является критическим фактором, а приоритет отдается прочности и стоимости, углеродистая сталь становится более рациональным выбором. Для нагрева воздуха или водопроводной воды с нормальным pH углеродистая сталь обеспечивает срок службы до 5000–7000 часов без потери эффективности.

Дополнительные покрытия: Чтобы расширить сферу применения ТЭНов из углеродистой стали, на них наносят специальные покрытия. Например, покрытие Incoloy (сплав никеля, хрома и железа) значительно улучшает коррозионную стойкость и позволяет использовать ТЭНы в более сложных условиях. Это решение позволяет добиться 10–12% экономии по сравнению с полным переходом на нержавеющие ТЭНы в определенных промышленных процессах, минимизируя перегрев и продлевая срок службы нагревателя.

Выбор материала оболочки основывается на анализе рабочей среды, температурных режимов и требований к сроку службы. Для промышленного нагрева воздуха и бытового использования с чистой водой углеродистая сталь — наиболее обоснованное и экономически выгодное решение.

Где применяют ТЭНы из углеродистой стали?

ТЭНы из углеродистой стали — универсальные и экономически выгодные нагревательные элементы, что обуславливает их широкое применение в промышленности и быту. Их прочность и способность выдерживать значительные механические нагрузки делают их незаменимыми во многих системах.

Промышленное применение:

• Электрокалориферы и тепловые пушки: Оребренные ТЭНы — основной элемент для систем воздушного отопления складов и производственных цехов.
• Сушильные камеры: В деревообрабатывающей и пищевой отраслях для сушки материалов (древесина, зерно) применяются ТЭНы, создающие температуру до 400°C.
• Промышленные печи и шкафы: Для термической обработки, полимеризации и обжига в воздушной среде.
• Коптильни: В пищевой промышленности для обеспечения температурного режима горячего и холодного копчения.
• Котлы и цистерны: Для подогрева воды, масел, слабых щелочных или кислотных растворов, где коррозионная стойкость не является критичной.
• Оборудование для пищевой промышленности: В варочных котлах и дистилляторах для производства технических жидкостей.

Бытовое применение:

• Водонагреватели и бойлеры: Стандартные элементы для нагрева воды в накопительных водонагревателях.
• Стиральные и посудомоечные машины: В некоторых моделях бытовой техники для нагрева воды.
• Электрические чайники и самовары: Для быстрого кипячения воды.
• Дистилляторы: Для получения дистиллированной воды в бытовых условиях.
• Обогреватели воздуха: Конвекторы и масляные радиаторы для обогрева помещений.

Специфические применения:

• Оребренные модели: Незаменимы там, где требуется интенсивный теплообмен с воздухом или газами. Их применение увеличивает КПД системы до 30% по сравнению с обычными ТЭНами при одинаковых габаритах.
• Водяные ТЭНы: Используются для нагрева чистой воды или растворов с минимальной кислотностью. Для агрессивных сред или питьевой воды предпочтительнее нержавеющая сталь (AISI 304).

Широкий спектр применения доказывает, что ТЭНы из углеродистой стали — надежное и проверенное решение. По оценкам рынка, более 60% всех промышленных воздушных нагревателей в России используют ТЭНы именно из этого материала благодаря их долговечности и доступности.

Как правильно выбрать и рассчитать ТЭН из углеродистой стали?

Правильный выбор ТЭНа из углеродистой стали — залог эффективной и безопасной работы нагревательной системы. При подборе учитывают тип нагреваемой среды, параметры электросети и требуемую мощность. Ключевые параметры — точный расчет мощности и соответствие материала оболочки рабочей среде.

Формула расчета мощности ТЭНа

Для расчета необходимой мощности ТЭНа, особенно при нагреве жидкостей, используют базовую формулу, которая определяет энергию для нагрева определенного объема вещества за заданное время:

P = (m × c × ΔT) / (t × η × 860)

• P — необходимая мощность ТЭНа, кВт.
• m — масса нагреваемой среды, кг (1 литр воды ≈ 1 кг).
• c — удельная теплоемкость среды, кДж/(кг·°C) (для воды ≈ 4,18).
• ΔT — разница между конечной и начальной температурой, °C.
• t — время нагрева, часы.
• η — КПД системы, обычно 0,9–0,98 (90–98%) для ТЭНов.
• 860 — коэффициент перевода ккал в кВт·ч.

Пример: Необходимо нагреть 100 литров воды (m=100 кг) от 20°C до 80°C (ΔT=60°C) за 2 часа (t=2 ч). КПД 0,95. P = (100 × 1 × 60) / (2 × 0,95 × 860) ≈ 3,67 кВт. Потребуется ТЭН мощностью не менее 3,7 кВт.

Практические рекомендации по выбору

1. Определите рабочую среду:
   • Воздух: Для нагрева воздуха выбирайте воздушные ТЭНы (классы S, R, O по ГОСТ 13268-88). Для принудительного обдува предпочтительны оребренные ТЭНы (ТЭНР) с удельной мощностью до 9,0 Вт/см². Для спокойного воздуха удельная мощность не должна превышать 5,0 Вт/см², чтобы избежать перегрева.
   • Вода и слабые растворы: Для чистой воды и растворов с pH от 7 до 9 ТЭНы из углеродистой стали — экономичное решение. Если среда агрессивна, содержит абразивы, соли или имеет pH ниже 6,5, рассмотрите ТЭНы из нержавеющей стали (AISI 304, AISI 316) или с защитными покрытиями.
2. Выберите требуемую мощность: Исходя из расчетных данных и объема нагреваемой среды. Важно не превышать максимально допустимую удельную мощность для материала оболочки.
3. Уточните напряжение питания: ТЭНы производят для однофазных (220 В) или трехфазных (380 В) сетей. Убедитесь, что выбранный ТЭН соответствует напряжению вашей электросети.
4. Определите форму и габариты: Измерьте пространство для установки ТЭНа. Учитывайте необходимую длину (от 300 до 1700 мм), диаметр трубки (стандартный 13 мм) и форму (прямой, U-образный, блочный).
5. Выберите тип крепления: Наиболее распространены штуцеры с резьбой (G1/2, G3/4, M12, M14). Для блочных ТЭНов используются фланцы. Убедитесь, что крепление совместимо с вашим оборудованием.
6. Консультация со специалистом: Если возникают сомнения или для сложных промышленных систем, обратитесь к нашим специалистам. Наша команда имеет более 10 лет опыта в подборе нагревателей и поможет выбрать оптимальное решение.

Частые ошибки при выборе: Неправильный расчет мощности, игнорирование агрессивности среды, неверный выбор напряжения или габаритов. Избегая этих ошибок, вы обеспечите долгую и стабильную работу вашего оборудования.

Как заказать ТЭНы из углеродистой стали на ten.bz?

Заказ ТЭНов из углеродистой стали на ten.bz — простой и прозрачный процесс, гарантирующий получение качественной продукции. Мы предлагаем удобные способы оформления заказа с консультационной поддержкой на каждом этапе.

1. Выбор продукции в каталоге: Изучите наш онлайн-каталог, где представлены воздушные, водяные и оребренные ТЭНы. Используйте фильтры для поиска по параметрам: мощность (от 0,4 кВт до 5,0 кВт+), напряжение (220 В, 380 В), диаметр трубки (13 мм), длина и тип крепления (штуцер G1/2, фланец).
2. Получение консультации: Если у вас есть вопросы, свяжитесь с нашими специалистами по телефону, через форму обратной связи или в онлайн-чате. Наши эксперты помогут подобрать идеальный ТЭН. По статистике, 90% наших клиентов, воспользовавшихся консультацией, остаются полностью удовлетворены выбором.
3. Оформление заказа: Добавьте выбранные ТЭНы в корзину. На странице оформления укажите контактные данные, адрес доставки по России и выберите удобный способ оплаты. Мы принимаем безналичный расчет для юридических лиц и другие формы оплаты.
4. Подтверждение и доставка: После получения заказа наш менеджер свяжется с вами для подтверждения деталей. Мы сотрудничаем с ведущими транспортными компаниями и осуществляем быструю доставку по всей России. Срок доставки составляет от 2 до 7 рабочих дней.
5. Гарантия качества: Все ТЭНы на ten.bz соответствуют ГОСТ 13268-88 и проходят строгий контроль качества. Мы предоставляем гарантию на всю продукцию, подтверждая ее надежность и долговечность.

Мы стремимся сделать процесс покупки максимально удобным и эффективным для каждого клиента, обеспечивая высокий уровень сервиса и технической поддержки.

От чего зависит стоимость ТЭНов из углеродистой стали?

Стоимость ТЭНов из углеродистой стали на ten.bz зависит от нескольких ключевых факторов, что позволяет нам предлагать конкурентные цены при сохранении высокого качества. Наша ценовая политика направлена на предоставление оптимальных решений для различных бюджетов.

Основные факторы, влияющие на цену:

1. Мощность ТЭНа: Чем выше мощность (от 0,4 кВт до 5,0 кВт и более), тем выше стоимость нагревателя из-за большего расхода материалов (нихромовая спираль, магнезия).
2. Размеры и форма: Прямые ТЭНы дешевле, чем U-образные или блочные, так как их производство проще. Оребренные ТЭНы (ТЭНР) дороже из-за дополнительного процесса навивки оребрения, но они на 20–30% эффективнее неоребренных аналогов для воздушного нагрева.
3. Диаметр трубки и длина: Увеличение диаметра (например, с 10 до 16 мм) или длины (до 1700 мм) влияет на цену из-за большего расхода материала оболочки.
4. Тип крепления: ТЭНы со стандартными резьбовыми штуцерами (G1/2) могут быть дешевле моделей с индивидуальными фланцами или сложными крепежными элементами.
5. Объем заказа: Для оптовых покупателей мы предлагаем гибкую систему скидок. Заказ большого количества ТЭНов (от 100 штук) может снизить стоимость единицы продукции. По опыту наших партнеров, оптовые закупки позволяют сократить расходы на нагревательные элементы до 18% в год.
6. Наличие и индивидуальное производство: Стандартные модели по ГОСТ 13268-88 всегда в наличии на складе по базовым ценам. Индивидуальные заказы с нестандартными параметрами могут иметь более высокую стоимость.

Мы гарантируем прозрачное ценообразование. Чтобы получить точную информацию о стоимости интересующей вас модели, свяжитесь с нашими менеджерами или отправьте запрос через сайт. Мы оперативно предоставим вам актуальный прайс-лист и коммерческое предложение.

Часто задаваемые вопросы
