Трубчатые электрические нагреватели (ТЭНы) из углеродистой стали представляют собой оптимальное решение для эффективного и экономичного нагрева различных сред. Изготовленные из толстостенной трубы марки 08Ю с никромовой спиралью и магнезитовым наполнителем, эти нагреватели обеспечивают высокую надежность и долговечность. Они идеально подходят для использования в бытовых и промышленных системах, где требуется нагрев воды, воздуха и слабых растворов. По данным отраслевых исследований, их применение способствует снижению эксплуатационных затрат на 15-20% по сравнению с менее прочными аналогами. Выбирая ТЭНы из углеродистой стали, вы получаете проверенное временем качество и стабильность работы в самых различных условиях.
| Параметр | Значение |
|---|---|
| Материал оболочки | Углеродистая сталь марки 08Ю |
| Нагревательный элемент | Нихромовая спираль |
| Изоляция | Магнезитовый порошок (периклаз) |
| Мощность | От 0,4 до 12 кВт |
| Напряжение питания | 220 В, 220/380 В (трехфазное) |
| Диаметры трубок | 8, 10, 12, 13, 16, 18 мм |
| Длина (прямые ТЭНы) | От 60 до 150 см |
| Длина (U-образные ТЭНы) | От 70 до 170 см |
| Тип крепления | Резьбовые штуцеры (стандартно G1/2), фланцы |
| Рабочая среда | Вода, воздух, слабые щелочные растворы |
Какие бывают формы ТЭНов из углеродистой стали?
ТЭНы из углеродистой стали производят в трех основных формах: прямой, U-образной и оребренной. Выбор конфигурации зависит от условий эксплуатации и задач нагрева.
Прямые ТЭНы: простота и универсальность
Прямые ТЭНы — базовая и самая универсальная форма. Их длина варьируется от 60 до 150 см, что позволяет применять их в широком спектре оборудования — от бытовых водонагревателей до промышленных сушильных камер. Простая конструкция упрощает монтаж, обслуживание и обеспечивает высокую надежность. Такие нагреватели часто используют для нагрева воздуха или воды в емкостях большого объема, где важно равномерное распределение тепла по всей длине элемента.

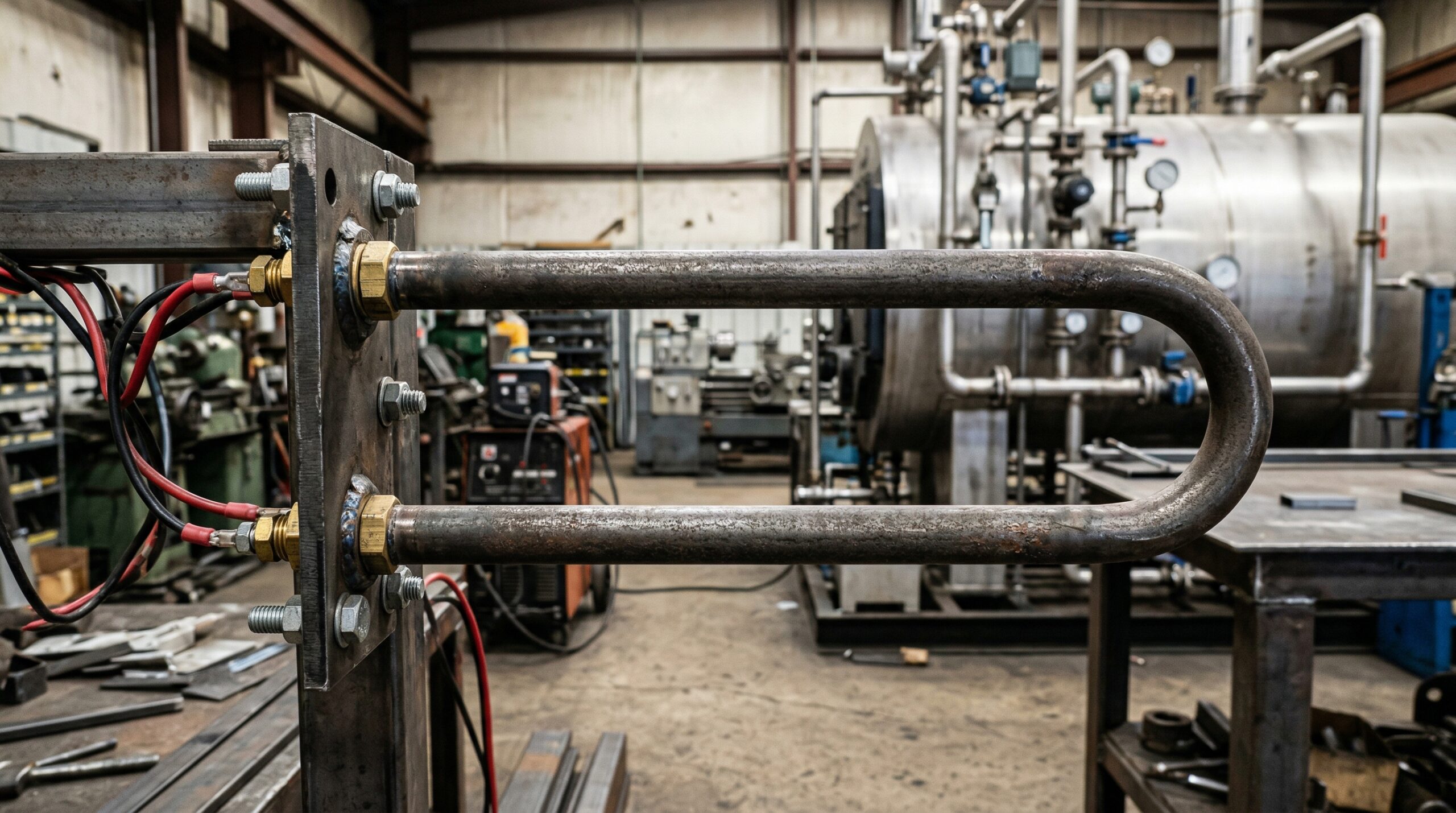

U-образные ТЭНы: компактность и увеличенная площадь нагрева
U-образные ТЭНы отличаются компактностью и увеличенной площадью нагрева при небольших габаритах. Их общая длина достигает 70–170 см, при этом они занимают значительно меньше места, чем прямые аналоги. Эта конфигурация востребована в оборудовании с ограниченным внутренним пространством: бойлерах, дистилляторах или небольших промышленных ваннах. По мнению инженеров-теплотехников, оптимальная конфигурация может увеличить КПД системы до 25% за счет более эффективного использования внутреннего объема.
Оребренные ТЭНы (ТЭНР): максимальная теплоотдача для воздуха
Оребренные ТЭНы (ТЭНР) предназначены для нагрева воздуха и других газообразных сред. Оребрение выполняют углеродистой лентой марок 08Ю/10КП, которую навивают на трубку ТЭНа. Такая конструкция увеличивает площадь теплообмена в 2-3 раза по сравнению с гладкими аналогами. Максимальная мощность таких ТЭНов достигает 12 кВт. Оребренные нагреватели — ключевой компонент электрокалориферов, тепловых пушек и сушильных камер, где требуется быстрый нагрев больших объемов воздуха. Исследования показывают, что оребрение увеличивает эффективность теплопередачи в воздушных средах на 40-50%. Пример маркировки по ГОСТ 13268-88: ТЭНР-45, А, 13, 1,0 кВт, воздух (O), 220 В.
Из чего состоит ТЭН из углеродистой стали?
Надежность ТЭНа из углеродистой стали определяется качеством материалов и конструкцией. Каждый элемент играет ключевую роль в обеспечении эффективного и безопасного нагрева.
Металлическая трубка из углеродистой стали 08Ю
Основа ТЭНа — цельнотянутая металлическая трубка из углеродистой стали марки 08Ю. Этот материал обеспечивает гладкую поверхность, высокую герметичность и термостойкость. Толщина стенки трубки составляет 0,8-1,2 мм, что придает ей необходимую механическую прочность. Диаметры варьируются от 8 до 18 мм, позволяя подобрать оптимальный размер для различных применений. Сталь 08Ю гарантирует устойчивость к перепадам температур в диапазоне от -50°C до +450°C.
Нагревательная спираль из нихрома
Внутри трубки находится нагревательная спираль из нихрома (сплавы Х20Н80 или Х15Н60). Нихром — сплав никеля и хрома с высоким удельным электрическим сопротивлением и исключительной жаропрочностью. Именно эта спираль преобразует электрическую энергию в тепловую. Ее равномерное распределение по всей длине ТЭНа обеспечивает стабильный нагрев и предотвращает локальные перегревы.
Магнезитовый наполнитель (периклаз)
Пространство между спиралью и оболочкой заполняют мелкодисперсным магнезитовым порошком (периклазом). Этот материал выполняет две функции: электрическую изоляцию спирали от корпуса и эффективную передачу тепла от спирали к оболочке. Периклаз обладает высокой диэлектрической проницаемостью и отличной теплопроводностью, выдерживая температуры до 700°C, что критически важно для безопасности и долговечности ТЭНа.
Герметизация и крепежные элементы
Концы ТЭНа герметизируют с помощью силиконовых или керамических изоляторов и защитного лака. Это предотвращает попадание влаги внутрь элемента. Для монтажа ТЭНы оснащают резьбовыми штуцерами (самый распространенный размер — G1/2) или фланцами, что позволяет легко интегрировать их в оборудование. Согласно ГОСТ 13268-88, ТЭНы из углеродистой стали классифицируются буквенными обозначениями S, R, O, что подтверждает их соответствие стандартам качества.
Где применяют ТЭНы из углеродистой стали?
Благодаря прочности, доступности и эффективности ТЭНы из углеродистой стали применяют для решения широкого круга задач по нагреву различных сред.
В быту: комфорт и экономия
В быту ТЭНы из углеродистой стали — ключевые компоненты многих приборов:
- Водонагреватели и бойлеры: для обеспечения горячего водоснабжения.
- Электроплиты и духовки: для приготовления пищи.
- Стиральные машины: для нагрева воды до заданной температуры.
- Сушилки для белья: для ускорения процесса сушки.
- Электрокалориферы и конвекторы: для обогрева помещений.
Отраслевые данные показывают, что более 60% бытовых водонагревателей в России используют углеродистые ТЭНы благодаря их экономичности и надежности.
В промышленности: надежность в сложных условиях
В промышленности углеродистые ТЭНы ценят за механическую прочность и способность работать под нагрузкой в следующих устройствах:
- Электрокалориферы и тепловые пушки: для обогрева производственных помещений, складов, ангаров.
- Промышленные печи и сушильные камеры: для термообработки материалов, сушки древесины, зерна.
- Варочные и дистилляционные котлы: в пищевой и химической промышленности (для неагрессивных сред).
- Цистерны и резервуары: для поддержания температуры масел, битума или воды.
- Коптильни: для создания необходимой температуры при копчении продуктов.
- Оборудование для обработки сточных вод: для подогрева в технологических процессах.
Нагреваемые среды: вода, воздух и слабые растворы
ТЭНы из углеродистой стали оптимально подходят для нагрева следующих сред:
- Вода: чистая и техническая. Углеродистая сталь хорошо сопротивляется воздействию обычной воды.
- Воздух: сухой и влажный, а также газовые смеси. Оребренные ТЭНы особенно эффективны в этих условиях.
- Слабые щелочные растворы: с минимальной концентрацией кислоты. Необходимо контролировать pH среды, чтобы избежать коррозии.
- Некоторые виды масел: при условии, что они не вызывают химической агрессии к углеродистой стали.
Важно: ТЭНы из углеродистой стали не подходят для нагрева агрессивных химических сред, таких как концентрированные кислоты или едкие щелочи. В таких случаях необходимо использовать нагреватели из нержавеющей стали (AISI 304, AISI 316).
Как выбрать ТЭН из углеродистой стали: формула расчета мощности и ключевые параметры
Правильный выбор ТЭНа — залог эффективной и безопасной работы оборудования. Основа выбора — точный расчет необходимой мощности и учет специфики нагреваемой среды.
Формула расчета мощности: P = m × c × ΔT / (t × η × 860)
Для определения оптимальной мощности нагревателя используйте формулу:
P = m × c × ΔT / (t × η × 860)
- P – требуемая мощность нагревателя, кВт.
- m – масса нагреваемой среды, кг (1 литр воды = 1 кг).
- c – удельная теплоемкость среды, кДж/(кг·°C). Для воды ≈ 4,2, для воздуха ≈ 1,005.
- ΔT – разница между конечной и начальной температурой, °C.
- t – желаемое время нагрева, часы.
- η – КПД системы нагрева (для ТЭНов 0,85-0,95).
- 860 – коэффициент перевода кДж в кВт·ч.
Пример расчета: Нагреть 100 литров воды (m = 100 кг) с 20°C до 80°C (ΔT = 60°C) за 2 часа (t = 2 ч) с КПД 0,9.
P = (100 кг × 4,2 кДж/(кг·°C) × 60°C) / (2 ч × 0,9 × 860) ≈ 16,3 кВт.
Для этой задачи потребуется ТЭН мощностью около 16,5 кВт. Ошибка в расчете мощности приводит к преждевременному выходу ТЭНа из строя или излишнему энергопотреблению. Эксперты рекомендуют закладывать запас по мощности 10-15% для компенсации теплопотерь.
Ключевые параметры для выбора ТЭНа
Кроме мощности, при выборе ТЭНа учитывайте следующие параметры:
- Рабочая среда: Углеродистая сталь подходит для воды, воздуха и слабых щелочных растворов. Для агрессивных сред требуются ТЭНы из нержавеющей стали (AISI 304, AISI 316).
- Удельная поверхностная мощность (Вт/см²): Для воды этот параметр не должен превышать 15 Вт/см², для воздуха — 4-6 Вт/см². Превышение этих значений сокращает срок службы нагревателя.
- Форма и размеры: Выбирайте прямые, U-образные или оребренные ТЭНы в зависимости от доступного пространства. Учитывайте длину (от 60 до 170 см) и диаметр трубки (8, 10, 12, 13, 16, 18 мм).
- Тип и размер крепления: Самые распространенные — резьбовые штуцеры (G1/2) или фланцы. Убедитесь, что тип крепления соответствует вашему оборудованию.
- Напряжение питания: ТЭНы рассчитаны на 220 В (однофазное) или 220/380 В (трехфазное) подключение.
- Наличие терморегулятора: Для точного контроля температуры ТЭНы можно оснастить встроенным терморегулятором или подключить к внешнему термостату.
Учет этих параметров позволит выбрать ТЭН, который будет работать максимально эффективно и долго.
Как заказать ТЭН из углеродистой стали на ten.bz: ваш надежный поставщик
Заказать ТЭН из углеродистой стали на ten.bz — это простой процесс, который гарантирует получение качественного продукта, соответствующего вашим требованиям.
Процесс заказа: от консультации до доставки
- Оставьте заявку: Заполните форму на сайте, отправьте письмо на info@ten.bz или позвоните по телефону из раздела «Контакты».
- Получите консультацию: Наши специалисты помогут с расчетом мощности и подбором оптимальной конфигурации ТЭНа, учтут особенности вашей рабочей среды и оборудования.
- Получите индивидуальное предложение: Мы подготовим коммерческое предложение со стоимостью и сроками изготовления. Предлагаем как стандартные решения, так и изготовление по вашим чертежам.
- Изготовление и контроль качества: После согласования заказ поступает в производство. Мы используем сертифицированные материалы и соблюдаем ГОСТ 13268-88. Средний срок изготовления нестандартных изделий — 3-5 рабочих дней.
- Доставка по всей России: Мы оперативно доставляем ТЭНы по Москве, Московской области и во все регионы России надежными транспортными компаниями.
Преимущества заказа на ten.bz
- Заводские цены: Вы покупаете у производителя без посреднических наценок.
- Широкий ассортимент: В наличии и под заказ ТЭНы различных форм, мощностей и конфигураций.
- Гарантия качества: Вся продукция проходит строгий контроль и сертифицирована.
- Индивидуальный подход: Изготавливаем ТЭНы по уникальным требованиям заказчика.
- Экспертная поддержка: Предоставляем профессиональные консультации на всех этапах.
Свяжитесь с нашими специалистами сегодня, чтобы получить индивидуальное предложение и расчет стоимости.
Сколько стоят ТЭНы из углеродистой стали и от чего зависит цена?
Стоимость ТЭНов из углеродистой стали — ключевой фактор выбора. Их экономичность в сочетании с высокой надежностью делает их одним из самых привлекательных решений на рынке.
Факторы, влияющие на ценообразование
Цена на ТЭН из углеродистой стали зависит от нескольких параметров:
- Мощность (от 0,4 до 12 кВт): Чем она выше, тем сложнее технология и больше расход материалов, что увеличивает цену.
- Конфигурация: Прямые ТЭНы наиболее доступны. U-образные дороже из-за гибки. Оребренные (ТЭНР) имеют самую высокую стоимость за счет дополнительного оребрения, но обеспечивают большую эффективность в воздушных средах.
- Размеры: Увеличение длины (от 60 до 170 см) или диаметра трубки (от 8 до 18 мм) приводит к росту цены.
- Тип крепления: Стандартные резьбовые штуцеры (G1/2) обычно включены в базовую стоимость, а фланцы или нестандартные крепления требуют дополнительных затрат.
- Объем заказа: Для оптовых покупателей предусмотрены скидки.
- Дополнительные опции: Встроенные терморегуляторы или специальные выводы увеличивают стоимость изделия.
Экономическая выгода и конкурентные преимущества
Главное преимущество ТЭНов из углеродистой стали — цена. В среднем, они на 30-50% экономичнее аналогов из нержавеющей стали (AISI 304, AISI 316) при сопоставимой мощности, если условия эксплуатации позволяют их применение. Это делает их идеальным выбором для проектов с ограниченным бюджетом.
Использование ТЭНов из углеродистой стали позволяет сократить первоначальные инвестиции в нагревательное оборудование на 20-35% без потери надежности. Длительный срок службы (свыше 5000 часов при правильной эксплуатации) и простота обслуживания также снижают общие эксплуатационные расходы.
На ten.bz вы найдете конкурентные предложения от производителя, что гарантирует оптимальное соотношение цены и качества. Мы готовы предоставить индивидуальный расчет стоимости для вашего заказа. Инвестируйте в надежность и эффективность с нашими ТЭНами из углеродистой стали.
Часто задаваемые вопросы
Что такое ТЭН из углеродистой стали?
ТЭН из углеродистой стали — это трубчатый электронагревательный элемент, изготовленный из толстостенной трубы марки 08Ю, содержащий никромовую спираль и магнезитовый изоляционный наполнитель. Он предназначен для эффективного и экономичного нагрева воды, воздуха и слабых растворов в бытовых и промышленных приложениях.
Каковы основные преимущества ТЭНов из углеродистой стали?
Главные преимущества включают высокую механическую прочность, надежность, экономичность за счет низкой стоимости производства и длительного срока службы (свыше 5000 часов при правильной эксплуатации), а также простоту обработки и монтажа. Они устойчивы к вибрациям, давлениям и ударам.
Для каких сред подходят ТЭНы из углеродистой стали?
Эти ТЭНы идеально подходят для нагрева воды, воздуха и слабых щелочных растворов с минимальной концентрацией кислоты. Они широко используются в бойлерах, водонагревателях, электрокалориферах, варочных котлах, цистернах с подогревом и других бытовых и промышленных установках.
Чем оребренный ТЭН из углеродистой стали отличается от обычного?
Оребренный ТЭН (ТЭНР) имеет дополнительное оребрение из углеродистой ленты (марок 08Ю/10КП), что значительно увеличивает площадь теплоотдачи. Это позволяет повысить эффективность нагрева воздуха и увеличить максимальную мощность без изменения габаритов, делая их идеальными для электрокалориферов и сушильных камер.
Можно ли использовать ТЭН из углеродистой стали для агрессивных химических сред?
Нет, ТЭНы из углеродистой стали не рекомендуются для нагрева агрессивных химических сред, таких как концентрированные кислоты или щелочи. В таких случаях следует использовать ТЭНы из нержавеющей стали (например, AISI 304 или AISI 316) или со специальными защитными покрытиями, которые обладают высокой коррозионной стойкостью.
Какой срок службы у ТЭНа из углеродистой стали?
При соблюдении условий эксплуатации и правильном выборе для нагреваемой среды, ТЭНы из углеродистой стали имеют длительный срок службы, составляющий свыше 5000 часов. Этот показатель может варьироваться в зависимости от интенсивности использования, особенностей среды и регулярности обслуживания.
Какие параметры необходимо учитывать при выборе ТЭНа из углеродистой стали?
При выборе необходимо учитывать рабочую среду (вода, воздух, растворы), требуемую мощность (кВт), форму и размер (прямой, U-образный, оребренный), расстояние между контактами, тип крепления (штуцер G1/2, фланец) и напряжение питания (220 В или 220/380 В). Также важен расчет удельной поверхностной мощности.
Для расчета стоимости и получения индивидуального предложения на ТЭНы из углеродистой стали, свяжитесь с нашими специалистами по телефону или через форму обратной связи на сайте ten.bz. Мы гарантируем быструю обработку заказа и доставку по всей России.
