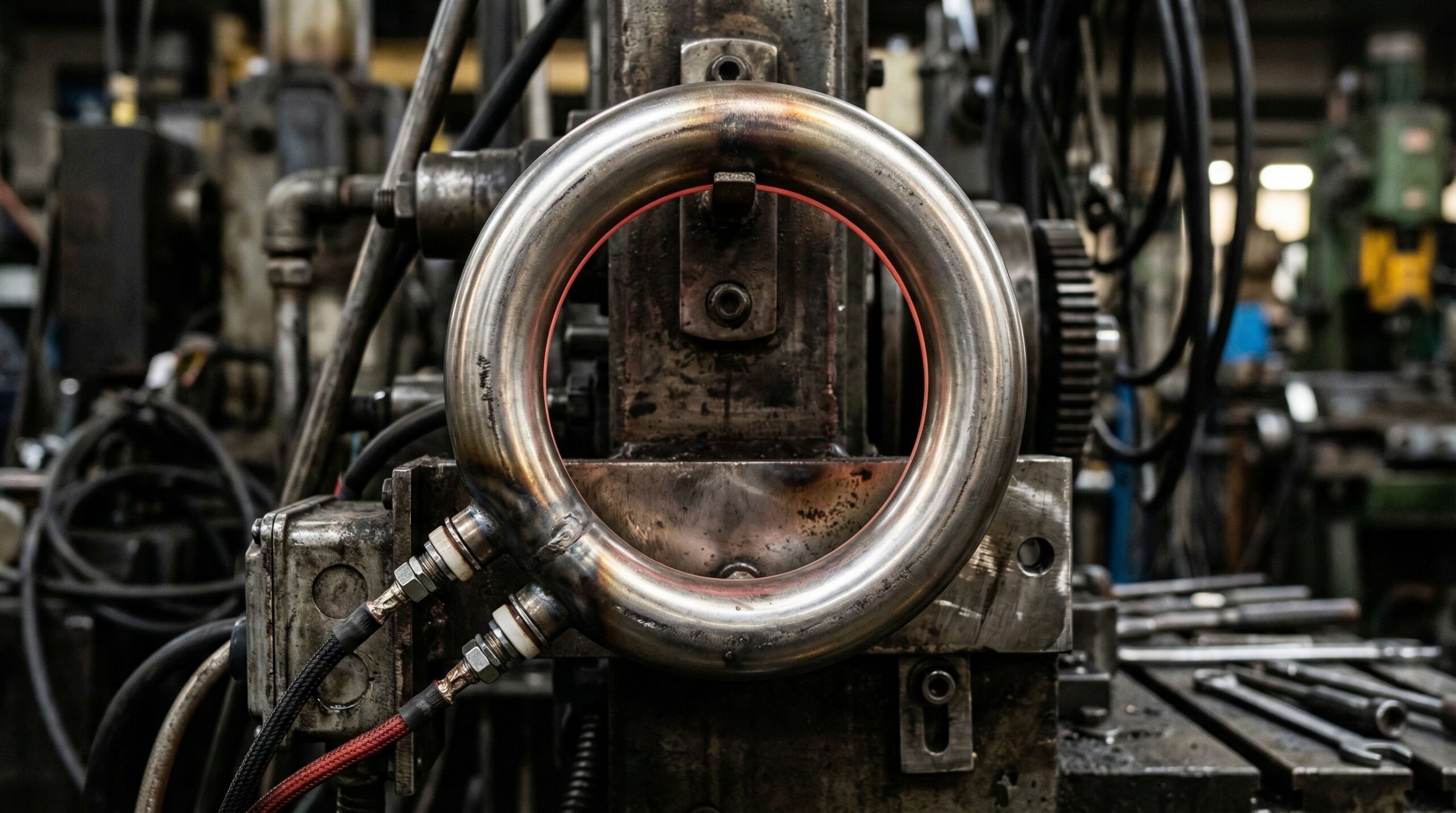

Кольцевой ТЭН — это высокоэффективный трубчатый электрический нагреватель, разработанный специально для плотного прилегания к цилиндрическим и кольцевым поверхностям. Его уникальная форма обеспечивает максимальную теплоотдачу и равномерность нагрева, что критически важно для таких областей, как производство пластмасс, пищевая промышленность и медицина. По данным отраслевых исследований, использование кольцевых ТЭНов повышает эффективность термопроцессов до 37% по сравнению с обычными нагревателями. Мы предлагаем надежные кольцевые ТЭНы, изготовленные по ГОСТ 13268-88 из высококачественных материалов, таких как нержавеющая сталь AISI 304 и AISI 316, гарантируя стабильную работу при температурах до 700°C и срок службы более 10 000 часов.
| Параметр | Значение |
|---|---|
| Напряжение | 12–600 В (стандартно 220 В, 380 В) |
| Мощность | 100 Вт – 10 кВт+ (один элемент 0,4–3 кВт) |
| Удельная мощность | 4–9 Вт/см² (стандарт 6 Вт/см²) |
| Диаметр трубки | 8–18 мм (стандарты: 8, 10, 12, 13, 16 мм) |
| Развернутая длина | 280–6000 мм (до 90 см и более для кольцевых форм) |
| Рабочая температура | 200–700°C (оболочка до 500–600°C) |
| Материалы оболочки | Нержавеющая сталь (AISI 304, AISI 316), медь, латунь, титан, углеродистая сталь |
| Радиус изгиба | От 73 мм и более |
| Длина заделки контактного стержня (А) | От 40 мм и более |
Какие бывают формы кольцевых ТЭНов?
Кольцевые ТЭНы, в отличие от стандартных прямых, гибки в изготовлении, что позволяет адаптировать их к сложным контурам оборудования. Это обеспечивает плотный контакт и равномерное распределение тепла. Мы производим нагреватели следующих форм:
- Классическое кольцо: Применяется для нагрева цилиндрических поверхностей — сопел экструдеров, пресс-форм для литья пластмасс, горловин емкостей. Минимальный радиус изгиба — 73 мм.
- U-образные (форма №2): Используются для нагрева по дуге или в ограниченном пространстве, например, в нагревательных плитах или некоторых бытовых приборах.
- Сегментированные: Для крупногабаритных конструкций изготавливаются ТЭНы из нескольких сегментов. При монтаже они образуют единое нагревательное кольцо, точно повторяя геометрию объекта и упрощая установку.
- Нестандартные конфигурации: По чертежам заказчика производим ТЭНы с особыми изгибами, выводами контактов под углом или отверстиями для термопар и крепежа. Это гарантирует оптимальную интеграцию в существующие системы.
Каждая форма разрабатывается для минимизации теплопотерь и увеличения площади контакта. Правильный выбор конфигурации ТЭНа повышает КПД нагревательной системы на 15–20%.
Из каких материалов изготавливают оболочки кольцевых ТЭНов?
Материал оболочки определяет срок службы и эффективность ТЭНа в конкретной рабочей среде. Мы используем только сертифицированные материалы, соответствующие ГОСТ 13268-88.
- Нержавеющая сталь (AISI 304, AISI 316): Универсальный материал. Марка AISI 304 (08Х18Н10) подходит для воздушных сред (среда «Т»), воды и нейтральных растворов. Сталь AISI 316 (03Х17Н14М3) с добавлением молибдена устойчива к коррозии и высоким температурам до 700°C, применяется в агрессивных средах (среда «V»).
- Медь: Обладает высокой теплопроводностью, используется для быстрого нагрева воды и неагрессивных растворов. Менее устойчива к химическому воздействию, чем нержавеющая сталь.
- Латунь: Применяется в тех же условиях, что и медь, но обладает большей механической прочностью. Часто используется для изготовления штуцеров и фланцев.
- Титан: Используется для крайне агрессивных сред (концентрированные кислоты, щелочи), где другие металлы быстро корродируют. Отличается высокой химической стойкостью и долгим сроком службы.
- Углеродистая сталь: Подходит для нагрева масел (среда «Z»), битума и других вязких сред при температуре до 450°C.
Наши инженеры помогут подобрать материал оболочки под вашу рабочую среду и температуру для обеспечения максимального срока службы нагревателя.
Где применяются кольцевые ТЭНы?
Благодаря своей форме и эффективности кольцевые ТЭНы применяются во многих отраслях, где требуется точный и равномерный нагрев цилиндрических объектов.
- Промышленность:
- Переработка пластмасс: для сопел экструдеров, цилиндров литьевых машин и пресс-форм, где требуется точный контроль температуры.
- Металлообработка: для горячей штамповки, литья легкоплавких металлов (свинец, олово до 450°C, среда «W»), подогрева штампов и картеров двигателей.
- Упаковочное оборудование: для запаечных планок и головок, работающих с термоклеем.
- Химическая промышленность: для реакторов и емкостей с агрессивными средами (с оболочкой из титана или стали AISI 316).
- Нефтегазовая отрасль: для подогрева трубопроводов и резервуаров с вязкими жидкостями.
- Пищевая отрасль:
- В варочных котлах, фритюрницах, печах для выпечки и другом оборудовании, требующем равномерного распределения тепла.
- Медицина и фармацевтика:
- В стерилизаторах (автоклавы, сухожаровые шкафы), инкубаторах и термостатах для поддержания стабильной температуры.
- Лабораторное оборудование:
- Для нагрева проб, дистилляционных аппаратов и термостатов.
- Бытовое применение:
- В качестве нагревательных элементов для самогонных аппаратов (из нержавеющей стали).
- В некоторых моделях водонагревателей, утюгов и электрических плит (U-образные).
Изготовление под заказ по индивидуальным параметрам позволяет использовать кольцевые ТЭНы для решения нестандартных задач нагрева, обеспечивая стабильность технологического процесса.
Как выбрать кольцевой ТЭН: формула расчета мощности и ключевые параметры
Правильный выбор кольцевого ТЭНа важен для эффективности, безопасности и долговечности нагревательной системы. Процесс включает расчет мощности и учет условий эксплуатации.
Расчет необходимой мощности ТЭНа
Для определения требуемой мощности при нагреве жидкостей или твердых тел используется формула:
P = (m × c × ΔT) / (t × η × 860)
Где:
- P — необходимая мощность ТЭНа, кВт.
- m — масса нагреваемой среды, кг.
- c — удельная теплоемкость среды, кДж/(кг·°C) (для воды c ≈ 4,2).
- ΔT — разница между начальной и конечной температурой, °C.
- t — желаемое время нагрева, ч.
- η — КПД нагревательной системы (для ТЭНов 0,9–0,95).
- 860 — коэффициент перевода кДж в кВт·ч.
Пример: Нагрев 100 кг воды с 20°C до 90°C за 2 часа при КПД 0,9:
P = (100 × 4,2 × 70) / (2 × 0,9 × 860) ≈ 29400 / 1548 ≈ 19 кВт.
Это ориентировочный расчет. Для точного подбора обратитесь к нашим инженерам.
Ключевые параметры выбора
- Среда нагрева: Определяет материал оболочки и удельную мощность.
- Воздух и газы (среда «Т»): нержавеющая сталь, удельная мощность до 5,2 Вт/см².
- Вода (среда «S»): медь, нержавеющая сталь, удельная мощность до 11 Вт/см².
- Масла (среда «Z»): углеродистая сталь, нержавеющая сталь, удельная мощность до 3 Вт/см².
- Агрессивные среды (среда «V»): титан, AISI 316.
- Рабочая температура: Для температур до 700°C используется нержавеющая сталь AISI 316 или жаропрочные сплавы.
- Мощность и напряжение: Подбираются под электросеть (стандартно 220В или 380В) и требования технологического процесса.
- Размеры и форма: Диаметр трубки (8–18 мм), развернутая длина, радиус изгиба (от 73 мм) и конфигурация должны соответствовать посадочному месту.
- Тип подключения: Контактные стержни, штуцеры с резьбой (M, G), фланцы. Длина заделки «А» — от 40 мм.
- Дополнительные опции: Возможность установки термопары, терморегулятора или изготовления во взрывозащищенном исполнении.
Тщательный подбор ТЭНа по всем параметрам обеспечивает эффективный нагрев, продлевает срок службы оборудования и может снизить эксплуатационные расходы до 25%.
Как заказать кольцевой ТЭН: индивидуальное производство и доставка по РФ
Заказывая кольцевые ТЭНы у нас, вы получаете нагревательный элемент, изготовленный по вашим техническим требованиям. Наше производство специализируется на нестандартных заказах.
Процесс заказа:
- Консультация и запрос: Свяжитесь с нами по телефону, почте или через форму на сайте. Наши менеджеры помогут с оформлением запроса.
- Предоставление информации: Для точного расчета нам потребуются следующие данные:
- Мощность (кВт) и напряжение (В).
- Материал оболочки (нержавеющая сталь, медь, титан и др.).
- Габаритные размеры: диаметр трубки, развернутая длина, радиус изгиба.
- Форма ТЭНа (кольцо, U-образная, по чертежу).
- Рабочая среда (воздух, вода, масло) и температура.
- Тип крепления и вывода контактов (штуцеры, фланцы).
- Наличие дополнительных элементов (термопары).
- Количество.
Вы можете предоставить чертеж, эскиз или образец старого ТЭНа.
- Расчет стоимости и сроков: На основании полученных данных инженеры подготовят коммерческое предложение с указанием цены и сроков изготовления.
- Согласование и производство: После согласования деталей и оплаты заказ передается в производство. Мы контролируем каждый этап изготовления на соответствие ГОСТ 13268-88.
- Доставка: Готовые ТЭНы упаковываются и доставляются транспортными компаниями по всей территории РФ.
Мы обеспечиваем профессиональную поддержку на всех этапах сотрудничества.
От чего зависит цена кольцевого ТЭНа?
Цена на кольцевой ТЭН зависит от нескольких параметров. Прозрачное ценообразование позволяет вам понимать, из чего складывается итоговая стоимость.
Основные факторы ценообразования:
- Мощность (кВт): Чем выше мощность, тем больше используется материалов и выше цена. Мы производим ТЭНы мощностью от 0,4 кВт до 10 кВт и более.
- Материал оболочки:
- Углеродистая сталь: Наиболее бюджетный вариант для масел и неагрессивных сред.
- Нержавеющая сталь (AISI 304): Оптимальное соотношение цены и характеристик для воздуха и воды.
- Нержавеющая сталь (AISI 316): Дороже, но обеспечивает коррозионную стойкость и жаропрочность до 700°C.
- Медь: Конкурентна по цене с AISI 304 для водных сред.
- Титан: Самый дорогой материал, применяется для максимальной химической стойкости.
- Габариты и форма: Сложные конфигурации, нестандартные радиусы изгиба (менее 73 мм), большая развернутая длина (до 6000 мм) или диаметр трубки (8–18 мм) увеличивают стоимость производства.
- Дополнительные опции: Установка термопар, терморегуляторов, взрывозащищенное исполнение или специальные крепления добавляют к базовой цене.
- Объем заказа: Для крупных партий действуют индивидуальные скидки.
- Срочность изготовления: Выполнение срочных заказов может увеличить стоимость.
Для точного расчета стоимости свяжитесь с нашими специалистами. Мы предлагаем конкурентные цены и продукцию, соответствующую ГОСТ 13268-88.
Часто задаваемые вопросы
Что такое кольцевой ТЭН и где он используется?
Кольцевой ТЭН — это трубчатый электрический нагреватель изогнутой формы, предназначенный для плотного прилегания к цилиндрическим поверхностям. Он широко применяется в промышленности (пресс-формы, экструдеры, литье пластмасс), пищевой отрасли, медицине и лабораторном оборудовании для равномерного и эффективного нагрева.
Какие материалы оболочки используются для кольцевых ТЭНов?
Мы используем нержавеющую сталь (AISI 304 для общих сред, AISI 316 для агрессивных и высоких температур до 700°C), медь для воды, углеродистую сталь для масел, а также титан для особо агрессивных химических сред. Выбор материала зависит от рабочей среды (T, S, Z, V по ГОСТ 13268-88).
Как рассчитать необходимую мощность кольцевого ТЭНа?
Мощность рассчитывается по формуле P = (m × c × ΔT) / (t × η × 860), где P — мощность (кВт), m — масса среды (кг), c — удельная теплоемкость (кДж/(кг·°C)), ΔT — изменение температуры (°C), t — время нагрева (ч), η — КПД (0,9-0,95), 860 — коэффициент перевода. Для точного подбора рекомендуем обратиться к нашим инженерам.
Каковы стандартные параметры напряжения и диаметра трубки для кольцевых ТЭНов?
Стандартное напряжение для кольцевых ТЭНов составляет 220 В или 380 В, но возможно изготовление от 12 В до 600 В. Диаметры трубок обычно варьируются от 8 до 18 мм (наиболее распространены 8, 10, 12, 13, 16 мм), что позволяет подобрать ТЭН под различные посадочные места.
Можно ли заказать кольцевой ТЭН по индивидуальным размерам?
Да, мы специализируемся на производстве кольцевых ТЭНов по индивидуальным чертежам и техническим заданиям заказчика. Вы можете предоставить свои параметры, включая развернутую длину до 6000 мм, радиус изгиба от 73 мм, специфические формы (U-образные, сегментированные) и типы выводов контактов.
Какие преимущества дают кольцевые ТЭНы по сравнению с другими типами?
Кольцевые ТЭНы обеспечивают плотное прилегание к нагреваемой поверхности, что гарантирует максимальную эффективность теплопередачи и равномерность нагрева. Это повышает КПД системы до 20-50% по сравнению с обычными ТЭНами, сокращает время нагрева и продлевает срок службы оборудования за счет точного контроля температуры.
Как осуществляется доставка кольцевых ТЭНов?
Мы осуществляем доставку готовых кольцевых ТЭНов по всей территории Российской Федерации с помощью проверенных транспортных компаний. Все изделия тщательно упаковываются для обеспечения сохранности при транспортировке до вашего предприятия или склада.
Для заказа кольцевых ТЭНов по индивидуальным параметрам, получения консультации или расчета стоимости, свяжитесь с нами по телефону, электронной почте или через форму на сайте. Наши специалисты готовы помочь с выбором оптимального решения для вашего оборудования.
