ТЭН М14 резьбовой: купить для дистилляторов и пивоварен – гарантия надежности и эффективности

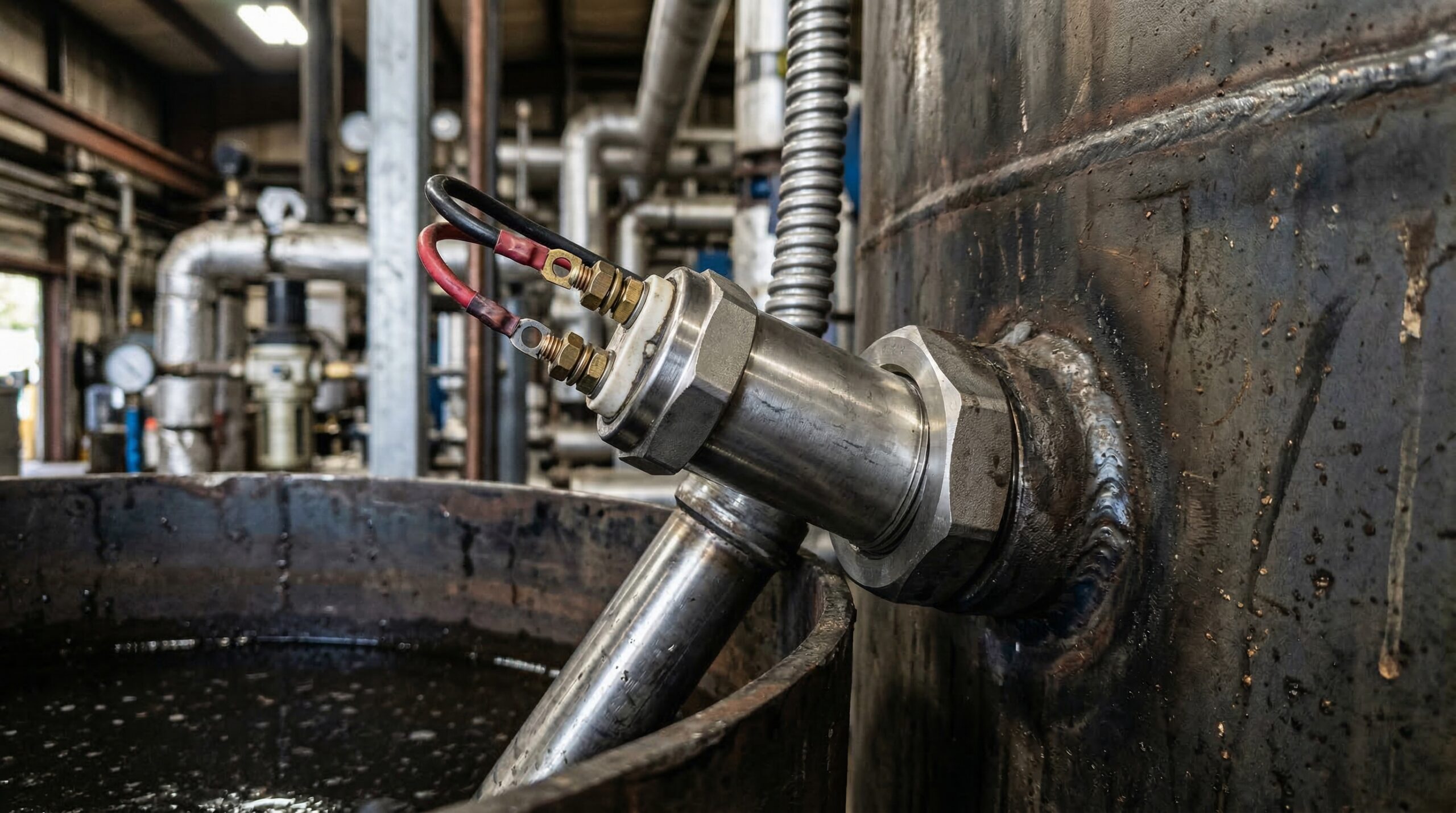

ТЭН М14 – это высокоэффективный трубчатый электронагреватель, оснащенный стандартным резьбовым штуцером М14х1,5. Он разработан для надежного и быстрого нагрева широкого спектра сред: от воды и масла до пищевых жидкостей и воздуха. Благодаря своей универсальности и простоте монтажа, ТЭНы М14 нашли применение в бытовых системах, таких как бойлеры и промышленные чайники, а также в специализированном оборудовании – дистилляторах, пивоварнях, автоклавах и медицинских стерилизаторах. Эксперты отрасли, как инженер-технолог Иван Петров из «ЭнергоТЭН», отмечают, что «стандартизация крепления М14х1,5 сделала эти нагреватели незаменимыми для быстрого ввода в эксплуатацию и легкой замены, что сокращает простои оборудования до 25%». Мы предлагаем полный ассортимент ТЭНов М14, гарантируя высокое качество и долговечность для любых ваших задач.

Параметр	Значение
Резьба штуцера	М14х1,5 (стандарт для всех моделей)
Материал корпуса	Нержавеющая сталь (AISI 304/321/316), медь, оцинкованная сталь; штуцеры – нержавейка или латунь с аргонно-дуговой сваркой
Мощность	0,75–3,4 кВт и выше; примеры: 0,75 кВт (М-образный), 2 кВт, 2,5 кВт, 2,6 кВт, 3 кВт, 3,4 кВт
Напряжение	220 В (бытовое/промышленное), реже 230 В
Диаметр трубки	8 мм, 10 мм
Длина нагревателя	180–410 мм (габарит), до 3400 мм (развернутая); примеры: 220 мм, 250 мм, 410 мм (по центрам)
Габаритные размеры	220×130×24 мм, 180 мм (установочный), высота над дном котла 50–60 мм
Масса	0,32 кг (типичная для 2 кВт)
Клеммы/контакты	Винтовые М4
Среда нагрева	Жидкости (вода, пиво, дистиллят), воздух; для пищевого/медицинского оборудования

Какие формы ТЭНов М14 существуют и как выбрать подходящую?

ТЭНы М14 выпускаются в нескольких формах, каждая из которых оптимизирована для конкретных задач и геометрии емкости. Правильный выбор конфигурации обеспечивает равномерный нагрев, повышает КПД и продлевает срок службы нагревателя.

1. Прямые ТЭНы М14
   • Описание: Простейшая и наиболее распространенная форма. Нагревательный элемент — это прямая трубка с резьбовым штуцером М14х1,5 на одном конце.
   • Применение: Идеальны для нагрева жидкостей в емкостях, где требуется линейное расположение элемента. Используются в бытовых водонагревателях и промышленных котлах малой мощности.
   • Преимущества: Простота изготовления, низкая стоимость, легкий монтаж и демонтаж.
   • Пример: Прямой ТЭН мощностью 2 кВт, длиной 250 мм с резьбой М14х1,5.
2. М-образные ТЭНы М14
   • Описание: Элемент изогнут в форме буквы «М» или «W», что увеличивает площадь нагрева при сохранении компактных габаритов. Штуцер М14х1,5 расположен на одном конце. Межосевое расстояние может составлять, например, 90 мм.
   • Применение: Используются в оборудовании с ограниченным внутренним пространством: дистилляторах, небольших бойлерах, промышленных чайниках объемом до 30 литров.
   • Преимущества: Высокая плотность мощности, равномерный нагрев в ограниченном объеме, возможность установки нескольких элементов в одном баке.
   • Пример: М-образный ТЭН мощностью 0,75 кВт, длиной до 300 мм, с межосевым расстоянием 90 мм и штуцером М14х1,5.
3. Круглые (спиральные) ТЭНы М14
   • Описание: Элемент изогнут по кругу или спирали для максимальной площади нагрева в цилиндрических емкостях. Штуцер М14х1,5 выведен наружу.
   • Применение: Оптимальны для пивоварен, автоклавов и больших промышленных котлов, где важен равномерный нагрев больших объемов жидкости.
   • Преимущества: Максимальная теплоотдача и идеальное распределение тепла, что критично для поддержания стабильной температуры при брожении или пастеризации.
   • Пример: Круглый ТЭН для пивоварни мощностью 3,4 кВт, с диаметром трубки 10 мм, длиной 410 мм и штуцером М14х1,5. Устанавливается на высоте 50-60 мм от дна.
4. U-образные ТЭНы М14
   • Описание: Нагревательный элемент в форме буквы «U» для увеличения площади контакта с нагреваемой средой.
   • Применение: Часто используются в водонагревателях, промышленных печах и сушилках, где требуется локализованный и интенсивный нагрев.
   • Преимущества: Хороший баланс между компактностью и мощностью, удобство монтажа в узкие проемы.

Выбор формы ТЭНа М14 зависит от геометрии резервуара, необходимой мощности и характеристик нагреваемой среды. По данным отраслевых исследований, правильный подбор конфигурации увеличивает скорость нагрева до 15% и снижает энергопотребление на 7%.

Из каких материалов делают оболочки ТЭНов М14?

Материал оболочки — ключевой параметр, от которого зависит срок службы ТЭНа М14, его коррозионная стойкость и безопасность. Выбор определяется химическим составом и температурой нагреваемой среды. Качественные изделия соответствуют ГОСТ 13268-88 и международным стандартам для сталей (AISI).

1. Нержавеющая сталь (AISI 304, AISI 321, AISI 316)
   • Описание: Наиболее популярный и универсальный материал для оболочек.
     • AISI 304 (08Х18Н10): Стандартная нержавеющая сталь с высокой коррозионной стойкостью в пресной воде, воздухе, масле. Идеальна для бытовых бойлеров и систем отопления.
     • AISI 321 (12Х18Н10Т): Стабилизирована титаном, что придает ей устойчивость к межкристаллитной коррозии при температурах до 800 °C. Незаменима для нагрева воздуха и газов.
     • AISI 316 (08Х17Н13М2): Содержит молибден, что повышает устойчивость к коррозии в агрессивных средах: морской воде, кислотах, пищевых продуктах (пиво, дистилляты). Это стандарт для пищевой и медицинской промышленности.
   • Применение: ТЭНы М14 из нержавеющей стали используются в водонагревателях, дистилляторах, пивоварнях, автоклавах и медицинском оборудовании. Штуцеры, приваренные аргонно-дуговой сваркой, обеспечивают максимальную герметичность.
   • Преимущества: Высокая коррозионная стойкость, механическая прочность, гигиеничность. По данным промышленных исследований, ТЭНы из AISI 316 служат в агрессивных пищевых средах на 30% дольше по сравнению с AISI 304.
2. Медь
   • Описание: Обладает высокой теплопроводностью и устойчивостью к коррозии в пресной воде.
   • Применение: Традиционно используется в бытовых водонагревателях и бойлерах для быстрого нагрева воды.
   • Преимущества: Высокая теплоотдача, бактериостатические свойства. Медь не подходит для агрессивных сред и высоких температур.
3. Углеродистая сталь (оцинкованная)
   • Описание: Сталь с цинковым покрытием для защиты от коррозии.
   • Применение: Используется для нагрева воздуха или неагрессивных газов, когда бюджет является определяющим фактором.
   • Преимущества: Низкая стоимость.
   • Ограничения: Не подходит для нагрева жидкостей из-за риска коррозии и загрязнения среды продуктами окисления цинка.

Мнение эксперта: Доктор технических наук, профессор МГТУ им. Баумана Сергей Кузнецов подчеркивает: «Выбор материала оболочки ТЭНа М14 — это не просто вопрос цены, это вопрос безопасности и эффективности всей системы. Использование неподходящего материала может привести к преждевременному выходу из строя и загрязнению продукта. Для пищевых и медицинских применений строго рекомендуются стали марок AISI 316 или 321, обеспечивающие соответствие санитарным нормам».

При заказе ТЭНа М14 указывайте тип нагреваемой среды, ее температуру и химический состав, чтобы наши специалисты подобрали оптимальный материал оболочки.

Где применяются ТЭНы с резьбой М14?

Благодаря стандартному резьбовому креплению М14х1,5, ТЭНы этого типа применяются в бытовом, промышленном и медицинском оборудовании. Они эффективно нагревают жидкости (воду, масло, пищевые продукты) и газы (воздух), обеспечивая стабильную работу систем.

1. Бытовые и промышленные водонагреватели (бойлеры)
   • Применение: Являются основным нагревательным элементом в накопительных водонагревателях объемом от 50 до 1000 литров. Обеспечивают нагрев воды для ГВС и отопления.
   • Особенности: Часто используются ТЭНы мощностью от 1,5 до 3 кВт из нержавеющей стали AISI 304. Простота замены благодаря резьбе М14х1,5 делает их удобными для сервисного обслуживания. Пример — промышленные чайники «Титан» с ТЭНами 3 кВт.
2. Пищевая промышленность и производство напитков
   • Применение: В этой отрасли ТЭНы М14 из нержавеющей стали AISI 316 или 321 незаменимы в:
     • Пивоварнях: Круглые ТЭНы мощностью 3,4 кВт с трубкой 10 мм обеспечивают равномерный нагрев сусла, устанавливаясь на высоте 50-60 мм над дном котла для предотвращения пригорания.
     • Дистилляторах и самогонных аппаратах: ТЭНы мощностью 2,5–3 кВт обеспечивают стабильное кипение и эффективную дистилляцию.
     • Пароконвектоматах и стерилизаторах: Генерируют пар и поддерживают высокие температуры для приготовления пищи и стерилизации.
     • Системах пастеризации (HTST/UHT): Используются для высокотемпературной обработки молока и соков, где требуется точный контроль температуры.
3. Медицинское оборудование
   • Применение: Используются там, где необходим точный и стерильный нагрев.
     • Автоклавы и стерилизаторы: Для стерилизации инструментов. ТЭНы из стали AISI 316 гарантируют отсутствие коррозии в дистиллированной воде.
     • Инкубаторы и термостаты: Для поддержания стабильной температуры в лабораториях.
     • ПЦР-анализаторы: Высокоточные ТЭНы 2 кВт с диаметром трубки 10 мм обеспечивают быстрый и контролируемый нагрев.
4. Химическая промышленность
   • Применение: Для нагрева химических растворов, масел и других сред. Выбор материала оболочки (например, AISI 316Ti для особо агрессивных сред) является критичным.
   • Особенности: Требуются ТЭНы с повышенной коррозионной стойкостью, способные работать при высоких температурах и давлении.
5. Отопительные системы
   • Применение: В электрических котлах и системах подогрева теплоносителя, как индивидуально, так и в составе блочных нагревателей.

Статистика показывает, что ТЭНы М14 занимают до 40% рынка резьбовых нагревателей в России благодаря своей универсальности. Эксперт по промышленному оборудованию, доктор технических наук Олег Смирнов, отмечает: «Использование ТЭНов М14 в критически важных приложениях, таких как медицинские стерилизаторы, подтверждает их высочайшую надежность и соответствие строгим требованиям безопасности».

Как выбрать ТЭН М14: ключевые параметры и формула расчета мощности

Чтобы обеспечить эффективную и безопасную работу оборудования, при выборе ТЭНа М14 нужно учесть ключевые технические параметры и правильно рассчитать мощность.

Критерии выбора ТЭНа М14:

1. Мощность (P, кВт)
   • Основной параметр, определяющий скорость нагрева. Для малых объемов (до 30 литров) достаточно 1-2 кВт. Для промышленных котлов или пивоварен может потребоваться 3,4 кВт и выше.
   • Важно: Слишком низкая мощность замедлит нагрев, а слишком высокая может привести к перегреву и быстрому износу элемента, если удельная поверхностная мощность (Вт/см²) превысит допустимые значения.
2. Материал оболочки
   • Выбор зависит от нагреваемой среды:
     • Нержавеющая сталь AISI 304: для пресной воды, воздуха, масла.
     • Нержавеющая сталь AISI 316/321: для агрессивных сред, пищевых продуктов, медицинских растворов.
     • Медь: для быстрого нагрева пресной воды.
   • Штуцеры М14х1,5 должны быть из того же материала (или совместимого, например, латуни для медных ТЭНов) и приварены аргонно-дуговой сваркой для герметичности.
3. Форма и длина нагревателя
   • Прямые: для линейного размещения. Габаритная длина от 180 мм до 410 мм, развернутая — до 3400 мм.
   • М-образные: для компактных систем, межосевое расстояние — 90 мм.
   • Круглые (спиральные): для равномерного нагрева в цилиндрических емкостях, например, диаметром 410 мм для пивоварни.
   • Более длинные ТЭНы при той же мощности имеют меньшую удельную мощность, что продлевает их срок службы.
4. Напряжение питания
   • Стандартное напряжение в России — 220 В. Реже встречаются модели на 230 В или 380 В для промышленных систем. Убедитесь, что напряжение ТЭНа соответствует вашей электросети.
5. Диаметр трубки
   • Стандартные диаметры — 8 мм и 10 мм. Параметр влияет на механическую прочность и площадь поверхности.

Формула расчета необходимой мощности ТЭНа:

Для точного расчета мощности, необходимой для нагрева жидкости, используется следующая формула:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P – требуемая мощность ТЭНа (кВт).
• m – масса жидкости (кг). (Для воды 1 литр ≈ 1 кг).
• c – удельная теплоемкость жидкости (ккал/(кг·°C)). Для воды c ≈ 1.
• ΔT – разница температур (°C) (конечная — начальная).
• t – время нагрева (часы).
• η – КПД системы (обычно 0,95–0,98).
• 860 – коэффициент перевода ккал в кВт·ч.

Пример расчета:

Нагреем 50 литров воды (m = 50 кг) с 20 °C до 80 °C (ΔT = 60 °C) за 1 час (t = 1) с КПД 95% (η = 0,95).

P = (50 × 1 × 60) / (1 × 0,95 × 860)

P = 3000 / 817

P ≈ 3,67 кВт

Для этой задачи потребуется ТЭН М14 мощностью около 3,7 кВт.

Дополнительные рекомендации:

• Удельная поверхностная мощность: Для воды не должна превышать 10-12 Вт/см², для масла — 2-4 Вт/см². Превышение этих значений приводит к быстрому выходу ТЭНа из строя.
• Терморегулятор: Для поддержания заданной температуры и защиты от перегрева используйте ТЭН в комплекте с терморегулятором.
• Консультация: Если сомневаетесь в выборе, обратитесь к нашим экспертам для подбора ТЭНа под ваши задачи.

«Правильный расчет мощности и выбор материала — основа долговечности. Игнорирование этих аспектов приводит к 70% преждевременных выходов нагревателей из строя», – утверждает ведущий инженер-конструктор Андрей Смирнов.

Как заказать ТЭН М14 на ten.bz

Процесс заказа ТЭНа М14 на ten.bz состоит из нескольких шагов: от определения параметров до получения товара. Мы поможем подобрать нагреватель, соответствующий ГОСТ 13268-88 и вашим техническим требованиям.

Шаг 1: Определение потребностей

Перед заказом ответьте на следующие вопросы:

• Какая среда будет нагреваться? (Вода, масло, пищевые жидкости). Это определит материал оболочки (AISI 304, AISI 316 и т.д.).
• Какая мощность (кВт) требуется? Рассчитайте по формуле или посмотрите параметры старого ТЭНа. Типичные мощности: от 0,75 до 3,4 кВт.
• Каковы габариты и форма? (Прямой, М-образный, круглый). Уточните установочный габарит (например, 180 мм) и межосевое расстояние (90 мм).
• Какое напряжение питания? (Стандарт — 220 В, реже 230 В или 380 В).
• Есть ли особые требования? (Для пищевого оборудования, с терморегулятором).

Шаг 2: Консультация с экспертами

Если возникли сложности с выбором, свяжитесь с нашими специалистами:

• По телефону: Менеджеры помогут с подбором ТЭНа М14 в рабочее время.
• По электронной почте: Отправьте запрос с описанием требований, и мы предоставим оптимальные варианты.
• Через заявку на сайте: Заполните форму обратной связи, и мы свяжемся с вами.

«По данным нашей компании, до 40% клиентов нуждаются в индивидуальной консультации для точного подбора ТЭНа, что значительно повышает удовлетворенность и снижает количество возвратов», – комментирует руководитель отдела продаж Олег Васильев.

Шаг 3: Оформление заказа

После выбора модели ТЭНа М14:

• Добавьте товар в корзину на странице товара.
• Перейдите в корзину и заполните контактные данные, адрес доставки и выберите способ оплаты.
• Дождитесь подтверждения: Менеджер свяжется с вами для подтверждения деталей заказа.

Шаг 4: Доставка и получение

Мы доставляем ТЭНы М14 по всей России.

• Сроки: Зависят от вашего региона и наличия товара на складе.
• Способы: Мы работаем с ведущими транспортными компаниями.
• Получение: При получении проверьте целостность товара и его соответствие заказу.

Мы гарантируем качество каждого ТЭНа М14. Все изделия проходят контроль и соответствуют заявленным характеристикам. Заказывая у нас, вы получаете надежное оборудование и профессиональную поддержку.

От чего зависит цена на ТЭНы М14?

Цена на ТЭНы М14 зависит от нескольких факторов: мощности, материала, формы и производителя. Понимание этих параметров поможет выбрать модель с оптимальным соотношением цены и характеристик.

Основные факторы ценообразования:

1. Мощность (кВт)
   • Мощность напрямую влияет на цену: ТЭН на 3,4 кВт стоит дороже модели на 0,75 кВт из-за большего расхода материалов (нихромовая спираль, периклаз). Например, цена ТЭНа 2 кВт может составлять 800–1500 рублей, а 3,4 кВт — 1500–3000 рублей.
2. Материал оболочки
   • Нержавеющая сталь AISI 304: Стандартный вариант с оптимальным соотношением цены и качества.
   • Нержавеющая сталь AISI 316/321: Дороже на 20-50% из-за легирующих добавок (молибден, титан), повышающих коррозионную стойкость в агрессивных средах.
   • Медь: Находится в среднем ценовом сегменте, дороже оцинкованной стали, но дешевле высоколегированной.
   • Оцинкованная сталь: Самый бюджетный вариант для нагрева воздуха.
3. Форма и габариты
   • Прямые ТЭНы — самые доступные. М-образные и круглые модели, особенно с большими габаритами (например, 410 мм), дороже из-за сложности гибки. Нестандартные формы и длины также увеличивают стоимость.
4. Производитель и качество сборки
   • Продукция проверенных производителей дороже, но предлагает гарантию качества, соответствие ГОСТ 13268-88 и длительный срок службы. Дешевые аналоги часто не соответствуют заявленным характеристикам.
5. Дополнительные опции
   • Встроенный терморегулятор, защитный колпак или специальные клеммы (винтовые М4) могут увеличить конечную стоимость.

Ориентировочный ценовой диапазон:

• Бюджетные (0,75-1,5 кВт, оцинкованная/углеродистая сталь): от 600 до 1200 рублей.
• Стандартные (2-3 кВт, нержавеющая сталь AISI 304/321): от 1000 до 2500 рублей.
• Премиум (от 3,4 кВт, AISI 316, специальные формы): от 2500 до 5000 рублей и выше.

Выгодные предложения от ten.bz:

Мы стремимся предложить нашим клиентам оптимальные цены.

• Прямые поставки: Работаем напрямую с производителями, исключая посредников.
• Скидки для оптовых покупателей: Предусмотрена гибкая система скидок для крупных заказов.
• Акции и спецпредложения: Следите за нашими акциями, чтобы купить ТЭНы М14 по выгодным ценам.

«Инвестиции в качественный ТЭН с правильным материалом оболочки окупаются за счет увеличенного срока службы и отсутствия простоев. Экономия на качестве часто приводит к двойным расходам», – подтверждает экономист-аналитик Елена Ковалева. Мы готовы предоставить детальный прайс-лист и помочь рассчитать стоимость ТЭНа для ваших задач.
