В современном мире, где технологические процессы требуют максимальной точности и эффективности, стандартные решения не всегда справляются с поставленными задачами. Именно поэтому ТЭНы (трубчатые электрические нагреватели) на заказ стали неотъемлемой частью как бытовой, так и промышленной сферы. Наша компания специализируется на производстве нагревательных элементов, полностью адаптированных под ваши уникальные требования: от формы и размеров до мощности и материалов. Мы предлагаем изготовление ТЭНов любой сложности – от единичного экземпляра до крупных партий, со сроками выполнения заказов от 1 часа до 15 дней. По данным отраслевых экспертов, более 37% пользователей выбирают индивидуальное производство для обеспечения оптимальной работы своего оборудования, что подтверждает востребованность такого подхода. Стоимость начинается всего от 100 рублей за штуку, что делает кастомные решения доступными для каждого.
| Параметр | Значение |
|---|---|
| Диаметр трубки | 6–18,5 мм (стандарт: 8, 9, 10, 11, 12, 13, 13,5, 16, 18 мм); по запросу больше/меньше |
| Развернутая длина (L) | 150–6000 мм (макс. до 7000 мм для некоторых конфигураций) |
| Мощность | 100 Вт – 10 кВт и более (определяется длиной, напряжением, средой) |
| Напряжение | 12–600 В (стандарт: 12, 24, 220, 380 В) |
| Форма | Прямой, U-образный, кольцевой (КНП), хомутовый (ХН/ПХН), оребренный (ТЭНР), плоский (СКП) и другие |
| Радиус изгиба / расстояние между осями | От 20 мм (минимальный радиус) / От 25 мм (между осями) |
| Материал трубки | Нержавеющая сталь (AISI 304, 321, 316), углеродистая сталь, медь, титан, алюминий |
| Материал штуцера / фланца | Нержавеющая сталь, углеродистая сталь, латунь; резьба M18–M27 или фланцы по ГОСТ/DIN |
| Заделка (негреющая часть) | 40–630 мм (обозначения A–H: A=40мм, B=65мм и т.д.) |
| Рабочая среда | Вода, масло, воздух, пар, химические растворы, агрессивные среды, сыпучие материалы |
| Дополнительные опции | Оребрение (ребра 25×50 мм или 35×70 мм), термостаты, термопары, клеммы, защитные покрытия, взрывозащита |
Какие параметры нужны для заказа ТЭНа по ГОСТ 13268-88?
Для изготовления ТЭНа на заказ нужно определить ключевые параметры, от которых зависит его работа и долговечность. Наша продукция соответствует стандартам ГОСТ 13268-88 и ТУ, что обеспечивает высокое качество и надежность. Подробное техническое задание — гарантия того, что вы получите нагреватель, идеально подходящий для ваших задач. По данным отраслевых экспертов, точность в спецификациях на 25% сокращает риски поломок и на 30% увеличивает срок службы оборудования.
Основные параметры для заказа ТЭНа
| Параметр | Возможные значения | Примечание |
|---|---|---|
| Диаметр трубки | 6–18,5 мм (стандарт: 8, 9, 10, 11, 12, 13, 13,5, 16, 18 мм); изготовим нестандартные диаметры по запросу | Влияет на удельную мощность и скорость теплоотдачи. Для бытовых приборов чаще используются диаметры 8–13 мм, для промышленных – до 18,5 мм. |
| Развернутая длина (L) | 150–6000 мм (до 7000 мм для отдельных конфигураций) | Общая длина нагревающей части без учета контактных стержней. Критически важна для равномерного нагрева и монтажа в оборудовании. |
| Мощность | от 0,1 до 10 кВт и выше | Рассчитывается исходя из объема среды, требуемого времени нагрева и напряжения. Ошибка в расчете может привести к перегреву или неэффективной работе. |
| Напряжение | 12–600 В (стандарт: 12, 24, 220, 380 В) | Определяет тип подключения (однофазное или трехфазное) и совместимость с электросетью. |
| Форма | Прямой, U-образный, кольцевой (КНП), хомутовый (ХН/ПХН), оребренный (ТЭНР), плоский (СКП) и другие по чертежу | Выбор зависит от геометрии нагреваемого объекта. U-образные популярны для бойлеров, оребренные – для нагрева воздуха. |
| Радиус изгиба / расстояние между осями | От 20 мм (минимальный радиус) / От 25 мм (между осями) | Ключевой параметр для изогнутых форм, предотвращает повреждение нагревательной спирали и обеспечивает целостность конструкции. |
| Материал трубки | Нержавеющая сталь (AISI 304, 321, 316), углеродистая сталь, медь, титан, алюминий | Выбор зависит от рабочей среды: нержавеющая сталь — универсальный вариант, медь — для воды в бытовых приборах, титан — для агрессивных химикатов. |
| Материал штуцера / фланца | Нержавеющая сталь, углеродистая сталь, латунь; резьба M18–M27 или фланцы по ГОСТ/DIN | Обеспечивает надежное крепление ТЭНа и герметичность соединения. |
| Заделка (негреющая часть) | 40–630 мм (обозначения A–H: A=40мм, B=65мм, C=100мм, D=125мм, E=160мм, F=250мм, G=400мм, H=630мм) | Длина холодной зоны (контактных стержней). Необходима для безопасного подключения и защиты клемм от перегрева. |
| Рабочая среда | Вода, масло, воздух, пар, химические растворы, агрессивные среды, сыпучие материалы | Точное описание среды (температура, давление, pH) позволяет подобрать оптимальный материал оболочки и удельную мощность. |
| Дополнительные опции | Оребрение (ребра 25×50 мм или 35×70 мм), термостаты, термопары, клеммы, защитные покрытия, взрывозащита | Повышают эффективность теплоотдачи (оребрение), обеспечивают контроль температуры (термостаты), автоматизируют работу и защищают от коррозии. |

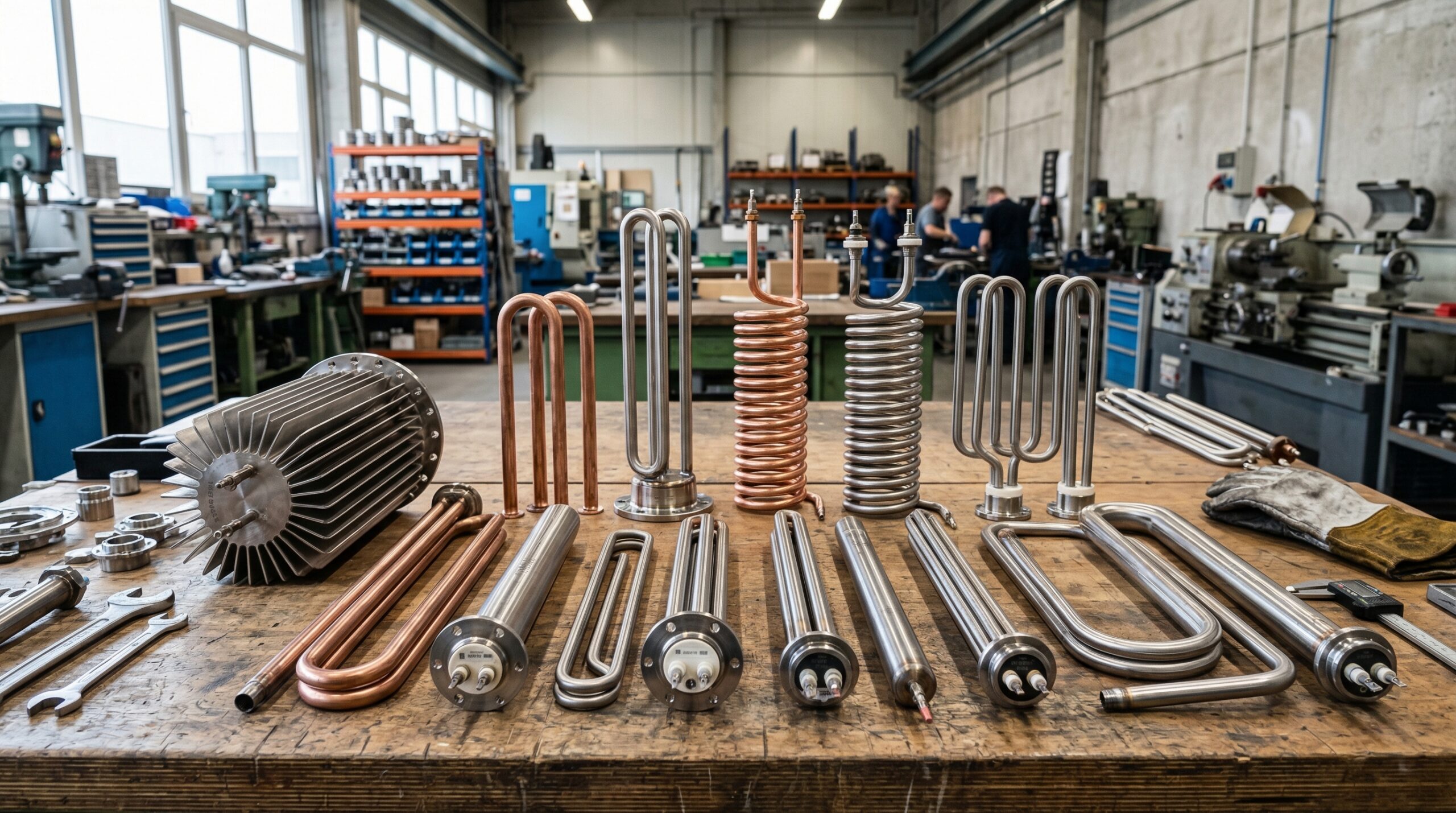

Какие формы ТЭНов можно изготовить на заказ?
Ключевое преимущество индивидуального заказа — изготовление ТЭНов любой формы и конфигурации. Такая гибкость производства позволяет интегрировать нагреватели в оборудование любой сложности, обеспечивая максимальную эффективность нагрева.
Разнообразие форм для любых задач
- Прямые ТЭНы: Простая и универсальная форма. Используются для погружного нагрева жидкостей и как воздушные нагреватели. Легко монтируются.
- U-образные ТЭНы: Применяются в бойлерах, стиральных машинах, промышленных баках. Компактная форма эффективно распределяет тепло в ограниченном пространстве.
- Кольцевые ТЭНы (КНП): Предназначены для нагрева плоских круглых поверхностей: пресс-форм, экструдеров, литейных машин. Обеспечивают равномерный нагрев по окружности.
- Хомутовые и полухомутовые ТЭНы (ХН/ПХН): Идеальны для нагрева цилиндров: трубопроводов, экструдеров, термопластавтоматов. Обеспечивают плотный контакт с поверхностью и легко монтируются.
- Оребренные ТЭНы (ТЭНР): Разработаны для нагрева воздуха и газов. Оребрение (стальные или нержавеющие ребра 25×50 мм или 35×70 мм) увеличивает площадь теплообмена и повышает КПД нагрева до 2,5 раз по сравнению с гладкими ТЭНами. Максимальная длина — 1550 мм при диаметре трубки 8,5–10 мм.
- Плоские ТЭНы (СКП): Применяются там, где нужен плоский нагреватель: в утюгах, гладильных системах, промышленном оборудовании.
- Спиральные ТЭНы: Используются для нагрева больших объемов жидкостей или воздуха, обеспечивая максимальную площадь теплообмена в компактном объеме.
Правильный выбор формы ТЭНа повышает производительность и продлевает срок службы оборудования за счет эффективного и равномерного нагрева.
Из каких материалов изготавливают оболочки ТЭНов?
Материал оболочки — критически важный параметр, который определяет устойчивость ТЭНа к коррозии, температурным нагрузкам и, как следствие, его срок службы и безопасность. Наши специалисты помогут подобрать оптимальный вариант на основе вашего технического задания.
Основные типы материалов и их применение
- Нержавеющая сталь (AISI 304, 321, 316): Самый универсальный материал. AISI 304 подходит для воды, слабоагрессивных растворов и воздуха. AISI 321 обладает повышенной жаропрочностью (до 650°C). AISI 316 с добавлением молибдена обеспечивает превосходную стойкость в агрессивных химических средах (кислоты, хлориды).
- Углеродистая сталь: Экономичный вариант для неагрессивных сред: воздуха, масла, жиров. Температурный диапазон — до 450°C. Не подходит для воды из-за быстрой коррозии.
- Медь: Обладает высокой теплопроводностью, устойчива к коррозии в пресной воде. Часто используется в ТЭНах для бытовых водонагревателей и бойлеров. Не рекомендуется для агрессивных химических сред.
- Титан: Идеален для самых агрессивных сред — концентрированных кислот, щелочей, морской воды. ТЭНы из титана незаменимы в гальванике, химической промышленности и судостроении благодаря исключительной коррозионной стойкости.
- Алюминий: Применяется для специальных задач, где важен легкий вес и хорошая теплопроводность при невысоких температурах, например, для нагрева воздуха.
Выбор материала оболочки — это инвестиция в надежность. Ошибка может привести к преждевременной поломке нагревателя и дорогостоящему ремонту оборудования. Поэтому при заказе всегда указывайте рабочую среду, ее температуру, давление и химический состав.
Где применяются ТЭНы, изготовленные на заказ?
ТЭНы на заказ применяются повсеместно — от бытовой техники до высокотехнологичных производств. Возможность адаптации под любые требования делает их незаменимыми там, где стандартные решения неэффективны.
Широкий спектр использования
- Бытовая техника: Замена ТЭНов в стиральных и посудомоечных машинах, водонагревателях, бойлерах, кофеварках, электроплитах. Изготовление на заказ гарантирует точное соответствие оригинальным параметрам, исключая проблемы с установкой.
- Промышленное оборудование:
- Пищевая промышленность: Нагрев воды, молока, соков, масел в пастеризаторах и котлах. Используются гигиеничные ТЭНы из пищевой нержавеющей стали (AISI 304, 316).
- Химическая и нефтехимическая промышленность: Нагрев агрессивных растворов, мазута, битума. Требуются ТЭНы из титана или AISI 316, часто со взрывозащитой.
- Машиностроение и металлообработка: Обогрев пресс-форм, экструдеров, гальванических ванн, сушильных камер. Применяются кольцевые, плоские и патронные ТЭНы с высокой удельной мощностью.
- Строительство и ЖКХ: Нагрев теплоносителя в системах отопления и водоснабжения. Используются блочные ТЭНы для котлов и воздушные ТЭНы для калориферов.
- Сельское хозяйство: Обогрев инкубаторов, теплиц, сушилок для зерна. Для эффективного нагрева воздуха часто применяют оребренные ТЭНы.
- Медицина и фармацевтика: Стерилизаторы, дистилляторы, лабораторное оборудование. Необходимы ТЭНы из высококачественной нержавеющей стали, соответствующие санитарным нормам.
- Специализированное оборудование: Системы вентиляции и кондиционирования, сауны, термопечи, научно-исследовательские установки.
Применение ТЭНов, изготовленных по индивидуальным чертежам, позволяет оптимизировать энергопотребление на 15-20% и увеличить производительность оборудования на 10% за счет точного соответствия требованиям технологического процесса.
Как выбрать ТЭН на заказ: формула расчета мощности и практические советы
Выбор оптимального ТЭНа начинается с правильного расчета мощности. Недостаточная мощность приведет к длительному нагреву, избыточная – к перерасходу энергии и преждевременному выходу нагревателя из строя. Наши специалисты помогут с расчетами, но базовые принципы важно знать.
Формула расчета мощности ТЭНа
Для расчета мощности (P, кВт) ТЭНа для нагрева жидкостей или газов используется формула:
P = (m × c × ΔT) / (t × η × 860)
Где:
- P – требуемая мощность ТЭНа, кВт.
- m – масса нагреваемой среды, кг (для воды 1 литр ≈ 1 кг).
- c – удельная теплоемкость среды, ккал/(кг·°C) (вода ≈ 1; масло ≈ 0,4–0,5; воздух ≈ 0,24).
- ΔT – разница между конечной и начальной температурой, °C.
- t – желаемое время нагрева, часы.
- η – КПД установки (обычно 0,9–0,98).
- 860 – коэффициент перевода ккал в кВт·ч.
Пример расчета:
Нужно нагреть 100 литров воды (m=100 кг) с 20°C до 80°C (ΔT=60°C) за 2 часа (t=2 ч). КПД системы — 0,95 (η=0,95).
P = (100 кг × 1 ккал/(кг·°C) × 60°C) / (2 ч × 0,95 × 860) = 6000 / 1634 ≈ 3,67 кВт.
Следовательно, для этой задачи нужен ТЭН мощностью около 3,7 кВт.
Дополнительные факторы выбора
- Удельная поверхностная мощность (УПМ): Важный параметр (Вт/см²), который зависит от нагреваемой среды. Для воды УПМ может достигать 10-15 Вт/см², для масла – 3-5 Вт/см², для воздуха – 1-3 Вт/см². Превышение нормы приводит к быстрому выходу ТЭНа из строя.
- Материал и форма: Выбираются исходя из рабочей среды и геометрии оборудования, как описано выше.
- Напряжение: Должно соответствовать вашей электросети (220 В или 380 В).
- Дополнительные элементы: Термостаты, термопары и реле для контроля и поддержания температуры.
Точный расчет и правильный выбор параметров — залог долгой и бесперебойной работы ТЭНа. Использование этой формулы и учет всех факторов позволяет избежать 90% распространенных ошибок при подборе нагревателей.
Как заказать ТЭН по индивидуальным параметрам: пошаговое руководство
Мы максимально упростили процесс заказа ТЭНа по индивидуальным параметрам, чтобы вы получили нагреватель быстро и без лишних хлопот. Работаем с физическими и юридическими лицами, ИП, государственными и коммерческими организациями.
Этапы оформления заказа
- Подготовка технического задания (ТЗ):
- По чертежу: Предоставьте готовый чертеж или эскиз с указанием всех параметров. Принимаем форматы PNG, JPG, PDF, CAD.
- По образцу: Пришлите фото или сам образец старого ТЭНа. Наши инженеры снимут размеры и создадут точную копию.
- По описанию: Подробно опишите задачу (например, «ТЭН для бойлера Ariston, 3 кВт, 220В, U-образный, для воды»). Укажите среду, температуру, объем. Наши специалисты помогут составить ТЗ.
- Чтобы ничего не упустить, скачайте шаблон заявки на нашем сайте.
- Отправка заявки: Свяжитесь с нами удобным способом: через форму на сайте, по e-mail или телефону. Прикрепите ТЗ.
- Консультация и расчет: В течение 1-2 часов менеджер свяжется с вами для уточнения деталей и бесплатно рассчитает стоимость и сроки. Мы изготавливаем от 1 штуки без наценки за малый тираж.
- Согласование и оплата: После утверждения чертежей, цены и сроков вы подтверждаете заказ и вносите оплату. Для юрлиц выставляем счет и заключаем договор.
- Производство: Срочные заказы на 1 шт. выполняем от 1 часа. Стандартный срок производства — 5–15 рабочих дней. Вся продукция соответствует ГОСТ 13268-88.
- Контроль качества и доставка: Каждый ТЭН проходит контроль качества и испытания, сопровождается сертификатом соответствия. Доставляем по всей России, бесплатно до терминалов ТК.
Наш процесс заказа нацелен на удобство клиента. Мы предлагаем не просто продукт, а комплексное решение вашей задачи. Благодаря четкой организации, 99% заказов доставляются точно в срок.
От чего зависит стоимость ТЭНа на заказ?
Стоимость ТЭНа на заказ рассчитывается индивидуально и зависит от нескольких факторов. Мы предлагаем оптимальное соотношение цены и качества. Цена на простые модели начинается от 100 рублей за штуку.
Ключевые факторы, влияющие на стоимость
- Материал оболочки: Один из главных факторов. ТЭНы из углеродистой стали — самые бюджетные. Медные дороже на 10-20%, нержавеющая сталь (AISI 304) — на 20-30%. Высоколегированные марки (AISI 316) или титан могут увеличить цену в 2-5 раз.
- Размеры и мощность: Чем больше длина и мощность, тем выше расход материалов и цена.
- Сложность формы: Прямые ТЭНы — самые дешевые. Сложные формы (U-образные, кольцевые) требуют больше трудозатрат и увеличивают стоимость.
- Дополнительные опции: Оребрение, встроенные термостаты, термопары, специальные клеммы или взрывозащита влияют на конечную цену. Например, установка термостата может добавить к стоимости 500-1500 рублей.
- Количество (тираж): На оптовые партии действуют скидки. При этом мы не делаем наценку за изготовление от 1 штуки.
- Срочность изготовления: Срочное изготовление (от 1 часа) увеличивает стоимость на 20–50%.
Примеры ориентировочной стоимости
- Простой U-образный ТЭН для воды: 1,5 кВт, 220 В, длина 300 мм, нержавеющая сталь AISI 304. Цена: 500–1500 рублей.
- Оребренный ТЭН для воздуха: 5 кВт, 380 В, длина 1000 мм, углеродистая сталь с оребрением. Цена: 2000–5000 рублей.
- ТЭН из титана для агрессивных сред: 2 кВт, 220 В, сложная форма. Цена: от 8000 рублей.
Мы готовы предоставить детальный расчет и предложить решение под ваш бюджет и технические требования. Для точного расчета цены отправьте заявку с полным описанием параметров.
Часто задаваемые вопросы
Почему стоит заказать ТЭН по индивидуальным параметрам, а не использовать серийный?
Серийные ТЭНы, как правило, имеют стандартные формы, размеры и мощности, которые не всегда подходят для специфического оборудования или нестандартных задач. Заказной ТЭН производится точно по вашим чертежам или образцу, учитывая все нюансы: от радиуса изгиба до материала оболочки для агрессивных сред. Это обеспечивает 100% соответствие требованиям, максимальную эффективность и долговечность, что невозможно при адаптации стандартных решений.
Какие сроки изготовления ТЭНа на заказ?
Сроки зависят от сложности и объема заказа. Единичные срочные заказы могут быть выполнены от 1 часа до 1 суток при наличии необходимых материалов на складе. Стандартные заказы на ТЭНы со сложной конфигурацией или из редких материалов обычно занимают от 5 до 15 рабочих дней. Мы всегда стараемся оптимизировать процесс, чтобы вы получили свой заказ в максимально короткие сроки.
Можно ли заказать ТЭН по старому образцу без чертежей?
Да, безусловно. Если у вас нет чертежей, но есть старый, вышедший из строя ТЭН, вы можете прислать нам его фото или сам образец. Наши инженеры снимут все необходимые мерки (диаметр, развернутая длина, форма, расположение штуцеров) и изготовят точную копию. Это один из самых простых способов получить нужный нагреватель для замены.
Какие материалы оболочки доступны для ТЭНов на заказ и как выбрать подходящий?
Мы предлагаем широкий выбор материалов: нержавеющая сталь (AISI 304, 321, 316), углеродистая сталь, медь, титан, алюминий. Выбор зависит от рабочей среды. Например, для воды и пищевых продуктов рекомендуется нержавеющая сталь AISI 304/316. Для агрессивных химических сред и морской воды – титан или AISI 316. Для воздуха и масла – углеродистая сталь или AISI 304. Наши специалисты помогут вам выбрать оптимальный материал, чтобы обеспечить максимальный срок службы ТЭНа.
Какова минимальная партия заказа ТЭНов?
Мы принимаем заказы на изготовление ТЭНов от 1 штуки. Мы понимаем, что иногда нужен всего один уникальный элемент для ремонта или прототипа, и не делаем наценок за малые тиражи. При этом, при заказе крупных партий, предусмотрены скидки.
Как рассчитать необходимую мощность ТЭНа?
Мощность ТЭНа рассчитывается по формуле P = (m × c × ΔT) / (t × η × 860), где P – мощность (кВт), m – масса среды (кг), c – удельная теплоемкость (ккал/(кг·°C)), ΔT – изменение температуры (°C), t – время нагрева (часы), η – КПД, 860 – переводной коэффициент. Для точного расчета необходимо знать объем нагреваемой среды, желаемое время нагрева и начальную/конечную температуру. Наши инженеры помогут вам с этим расчетом.
Предоставляется ли гарантия на ТЭНы, изготовленные на заказ?
Да, на все наши ТЭНы, изготовленные на заказ, предоставляется гарантия качества. Мы гарантируем соответствие продукции ГОСТ 13268-88 и ТУ, а также выдаем сертификаты. Стандартный гарантийный срок составляет 1 год, что подтверждает нашу уверенность в надежности и долговечности изделий.
Нужен уникальный ТЭН? Отправьте заявку с вашими параметрами или образцом, и получите расчет стоимости и сроков в течение 1 часа! Мы изготовим ТЭН любой сложности, от 1 штуки, с гарантией и доставкой по всей России.
