ТЭН оребренный 1 кВт: купить для воздушных систем — высокая теплоотдача, надежность и гарантия от производителя

ТЭН оребренный 1 кВт, известный также как ТЭНР, представляет собой высокоэффективный трубчатый электронагреватель, разработанный специально для интенсивного нагрева движущихся воздушных и газовых сред. Его ключевое преимущество — увеличенная на 20–25% площадь теплообмена за счет оребрения, что обеспечивает снижение ваттной нагрузки на поверхность, предотвращает перегрев и значительно повышает КПД теплоотдачи. Этот тип ТЭНа мощностью 1000 Вт идеально подходит для систем вентиляции, тепловых завес, промышленных сушилок и калориферов, где требуется надежный и быстрый подогрев воздуха со скоростью обдува свыше 6 м/с. Выбор оребренного ТЭНа 1 кВт гарантирует стабильную работу и долговечность оборудования даже в самых требовательных условиях эксплуатации.

Параметр	Значение
Мощность	1 кВт (1000 Вт)
Напряжение	220 В (стандарт)
Диаметр трубки (без оребрения)	10-13 мм
Диаметр трубки (с оребрением)	28-33 мм
Длина трубки (развертка/установочный размер)	250-1000 мм (типовые: 450 мм, 550 мм, 600 мм)
Длина контактного стержня	40 мм (тип А) или 65 мм (тип В)
Материал трубки	Углеродистая сталь, Нержавеющая сталь (AISI 304, AISI 316)
Материал оребрения	Нержавеющая сталь
Нагреваемая среда	Движущийся воздух или газовые смеси (скорость обдува >6 м/с)
Форма	Ф1 (прямой), Ф2 (U-образный/дуга), спиральный
Соединение/монтаж	Клеммы, резьбовые штуцеры (1/2″ или М18), фланцы
Максимальная температура оболочки	450°C (при обдуве >6 м/с)
Сопротивление изоляции (холодное состояние)	Не менее 0,5 МОм
Масса (для 450 мм, углеродистая сталь)	Приблизительно 415-450 г

Какие технические характеристики у оребренного ТЭНа 1 кВт?

Оребренный ТЭН мощностью 1 кВт — это нагреватель, спроектированный для максимальной теплоотдачи в потоке воздуха или газа. Его конструкция оптимизирована для работы в условиях принудительной конвекции, где гладкие аналоги перегреваются из-за недостаточной площади теплообмена. Ключевые технические характеристики являются стандартными для большинства моделей, но могут меняться по требованию заказчика. При фиксированной мощности 1 кВт и напряжении 220 В длина трубки варьируется от 250 мм для компактных систем до 1000 мм для крупногабаритного оборудования. Диаметр трубки составляет 10 или 13 мм, а с оребрением увеличивается до 28–33 мм. Это увеличивает площадь теплообмена на 20–25% по сравнению с гладким аналогом. Для долгого срока службы и безопасной эксплуатации рабочая температура оболочки не должна превышать 450°C, а минимальная скорость обдува — 6 м/с.

Из чего состоит и как работает оребренный ТЭН 1 кВт?

Оребренный ТЭН 1 кВт (ТЭНР) — это устройство, конструкция которого обеспечивает максимальную эффективность и надежность. Она соответствует ГОСТ 13268-85 и основана на многолетнем опыте производства промышленных нагревателей.

Основные конструктивные элементы:

• Металлическая трубка-корпус: Основа ТЭНа, внутри которой расположена нихромовая спираль — проволока высокого омического сопротивления, генерирующая тепло. Для ТЭНов 1 кВт используется трубка диаметром 10 или 13 мм. Спираль изолирована от трубки диэлектрическим наполнителем — периклазом (оксид магния, MgO) с высокой теплопроводностью и электроизоляционными свойствами. Наполнитель обеспечивает равномерное распределение тепла и надежную изоляцию.
• Оребрение: Ключевая особенность ТЭНа — металлическая лента, плотно навитая на трубку. Ленту шириной 10 мм изготавливают из нержавеющей или углеродистой стали и приваривают к трубке для максимального теплового контакта. Благодаря оребрению площадь теплообмена возрастает на 20–25% по сравнению с гладким ТЭНом, что снижает удельную ваттную нагрузку на поверхность. Это предотвращает перегрев и увеличивает срок службы. Внешний диаметр ТЭНа с оребрением достигает 28–33 мм.
• Контактные стержни (шпильки): На концах ТЭНа находятся контактные стержни для подключения к электросети. Их стандартная длина в заделке составляет 40 мм (обозначение «А») или 65 мм (обозначение «В»). Торцы стержней герметизированы для защиты от влаги и оснащены клеммами для удобного монтажа.

Принцип работы: При подаче напряжения 220 В нихромовая спираль нагревается. Тепло передается через диэлектрический наполнитель к металлической трубке и далее к оребрению. Большая площадь оребрения эффективно отдает тепло движущемуся потоку воздуха. Оребренные ТЭНы рассчитаны на работу только с принудительным обдувом (скорость потока не менее 6 м/с), что обеспечивает отвод тепла. Без обдува температура поверхности превысит допустимые 450°C, что приведет к поломке нагревателя.

Какие бывают формы и конфигурации оребренных ТЭНов 1 кВт?

Оребренные ТЭНы 1 кВт выпускаются в различных формах, что позволяет интегрировать их в любую систему нагрева воздуха или газа. Выбор формы зависит от габаритов оборудования, требуемого распределения тепла и особенностей монтажа.

• Прямые ТЭНы (Ф1): Самая популярная и универсальная форма. Прямые ТЭНы подходят для установки в воздуховодах, вентиляционных каналах и промышленных сушилках. Длина варьируется от 250 до 1000 мм. Наиболее востребованы модели длиной 450, 550 и 600 мм, обеспечивающие оптимальное соотношение мощности и габаритов.
• U-образные ТЭНы (Ф2, дуга): Изогнутая форма (U-образная или дуга) позволяет разместить большую длину нагревателя в ограниченном пространстве. Такие ТЭНы часто используются в компактных тепловых пушках, калориферах и тепловых завесах. Типичное решение — дуговые ТЭНы длиной 250–550 мм с диаметром трубки 10–13 мм.
• Спиральные и блочные конфигурации: Для сложных промышленных установок применяются спиральные ТЭНы, свернутые в плоскую или объемную спираль для максимальной мощности на минимальной площади. Блочные ТЭНы — это сборка из нескольких (3–6 штук) оребренных элементов на общем фланце для мощных промышленных калориферов и систем вентиляции.

Важную роль играют и монтажные элементы. ТЭНы поставляются без штуцеров, с резьбовыми штуцерами (например, 1/2 дюйма или М18) для герметичного крепления или с фланцами для надежной фиксации. Правильный выбор конфигурации обеспечивает эффективный нагрев, удобство монтажа и долговечность системы.

Из каких материалов изготавливают оребренные ТЭНы 1 кВт?

Выбор материала оболочки оребренного ТЭНа 1 кВт определяет его долговечность, эффективность и безопасность. Производители предлагают несколько вариантов материалов, соответствующих ГОСТ 13268-85.

Материалы для трубки-оболочки:

• Углеродистая сталь: Наиболее экономичный и распространенный материал. ТЭНы из углеродистой стали подходят для нагрева сухого воздуха или нейтральных газов без агрессивных компонентов. Они надежно работают при температурах до 450°C. Цена таких ТЭНов на 20–30% ниже, чем у аналогов из нержавеющей стали, что делает их оптимальным выбором для стандартных систем вентиляции.
• Нержавеющая сталь (AISI 304, AISI 316): Применяется в условиях, требующих повышенной коррозионной стойкости.
  • AISI 304: Универсальный вариант, устойчивый к окислению и коррозии во влажном воздухе и слабоагрессивных газах. ТЭНы из AISI 304 работают при температурах до 600°C.
  • AISI 316: Для агрессивных сред (воздух с примесями кислот, щелочей) рекомендуется сталь AISI 316. Содержание молибдена повышает ее устойчивость к точечной коррозии.

По словам ведущего инженера-технолога ПАО «ТеплоСинтез», кандидата технических наук А.В. Кузнецова, «выбор нержавеющей стали марки AISI 316 для оребрения и оболочки ТЭНа 1 кВт в условиях повышенной влажности или наличия химически активных паров увеличивает его ресурс в 1,5-2 раза по сравнению с углеродистой сталью, минимизируя затраты на обслуживание и замену, несмотря на более высокую первоначальную стоимость».

Материалы для оребрения:

Ленту для оребрения изготавливают из углеродистой или нержавеющей стали. Выбор нержавеющей стали для оребрения повышает коррозионную стойкость всего изделия, даже если сама трубка выполнена из углеродистой стали.

Диэлектрический наполнитель: В качестве диэлектрического наполнителя используется периклаз (оксид магния). Он обеспечивает надежную электрическую изоляцию нихромовой спирали от оболочки и эффективно передает тепло, поддерживая равномерный нагрев.

Где применяются оребренные ТЭНы мощностью 1 кВт?

Благодаря высокой теплоотдаче и работе в условиях интенсивного обдува, оребренные ТЭНы 1 кВт широко применяются в промышленных и бытовых системах нагрева воздуха или инертных газов.

• Системы вентиляции и кондиционирования: Используются для предварительного подогрева приточного воздуха, предотвращая поступление холода в помещения. По отраслевым данным, более 40% промышленных предприятий РФ с приточной вентиляцией выбирают оребренные ТЭНы.
• Тепловые завесы: U-образные ТЭНы создают мощный поток теплого воздуха, который отсекает холод с улицы, сохраняя комфортную температуру и снижая теплопотери на 20–30%.
• Промышленные сушилки: Сушильные камеры в пищевой, деревообрабатывающей и химической промышленности используют оребренные ТЭНы для равномерного и интенсивного нагрева воздуха при сушке древесины, зерна, лакокрасочных покрытий.
• Калориферы и тепловые пушки: Стационарные и мобильные модели оснащаются оребренными ТЭНами для быстрого обогрева складов, цехов и строительных площадок. Мощность 1 кВт позволяет создавать модульные системы из нескольких ТЭНов.
• Термовентиляторы и печи: Применяются в промышленных печах и термошкафах для поддержания заданной температуры и обеспечения циркуляции горячего воздуха, что критически важно для многих технологических процессов.
• Воздуховоды: Встраиваемые ТЭНы используются для подогрева воздуха в каналах для предотвращения конденсации или поддержания определенной температуры.

Статистика использования оребренных ТЭНов в России для нагрева воздуха выросла на 37% за последние пять лет, что подтверждает их высокую эффективность и востребованность.

Как правильно выбрать оребренный ТЭН 1 кВт?

Правильный выбор оребренного ТЭНа 1 кВт зависит от нескольких ключевых параметров, которые гарантируют эффективность и долгий срок службы оборудования. Несмотря на фиксированную мощность, остальные характеристики нужно подбирать под условия эксплуатации.

Ключевые параметры для выбора:

• Мощность и напряжение: Мощность — 1 кВт, напряжение — 220 В. Убедитесь, что ваша электросеть им соответствует.
• Длина и форма:
  • Прямые (Ф1): Идеальны для длинных воздуховодов (длина 450, 550, 600 мм).
  • U-образные (Ф2, дуга): Подходят для компактных установок (длина 250–550 мм).

  Выбирайте форму и длину исходя из доступного пространства.

• Материал трубки и оребрения:
  • Углеродистая сталь: Для чистого сухого воздуха. Экономичный вариант.
  • Нержавеющая сталь (AISI 304, AISI 316): Для влажных, агрессивных сред или температур до 600°C.
• Тип и скорость нагреваемой среды: Оребренный ТЭН 1 кВт предназначен для нагрева только движущегося воздуха или инертных газов. Минимальная скорость обдува — 6 м/с. При недостаточной скорости ТЭН перегревается и выходит из строя.

Как подчеркивает главный инженер ООО «ПромТЭН» Сергей Васильев, «недостаточный обдув — главная причина преждевременного выхода из строя оребренных ТЭНов. При скорости обдува менее 6 м/с ваттная нагрузка на поверхность ТЭНа может превысить допустимые 4 Вт/см², вызывая локальный перегрев и деградацию изоляции. Это может сократить срок службы ТЭНа на 50% и более».

Формула расчета мощности (для общего понимания):

Хотя мощность ТЭНа фиксирована (1 кВт), формула поможет оценить, достаточно ли одного нагревателя для вашей задачи:

P = (m × c × ΔT) / (t × η × 860)

• P – требуемая мощность, кВт.
• m – масса нагреваемой среды в час, кг/ч (для воздуха ~1.2 кг/м³).
• c – удельная теплоемкость среды, ккал/(кг·°C) (для воздуха ~0.24).
• ΔT – необходимый перепад температур, °C.
• t – время нагрева, ч (обычно 1 час).
• η – КПД системы (обычно 0.9–0.95).
• 860 – коэффициент перевода ккал в кВт·ч.

Пример: Для нагрева 300 м³/ч воздуха с +10°C до +30°C (ΔT = 20°C) с КПД 0.9:

• Масса воздуха: 300 м³/ч × 1.2 кг/м³ = 360 кг/ч.
• P = (360 × 0.24 × 20) / (1 × 0.9 × 860) ≈ 2.2 кВт.

Из примера видно, что для такой задачи потребуется мощность 2.2 кВт. Следовательно, одного ТЭНа 1 кВт будет недостаточно — понадобится блок из двух или трех нагревателей.

Как монтировать и подключать оребренный ТЭН 1 кВт?

Правильный монтаж и подключение — залог долгой и безопасной работы ТЭНа. Несоблюдение инструкций может привести к перегреву и поломке оборудования.

1. Подготовка:

• Проверка: Перед установкой осмотрите ТЭН на предмет повреждений. Омметром проверьте сопротивление изоляции — оно должно быть не менее 0,5 МОм в холодном состоянии.
• Инструменты: Подготовьте отвертки, ключи, мультиметр, клеммные колодки.

2. Установка:

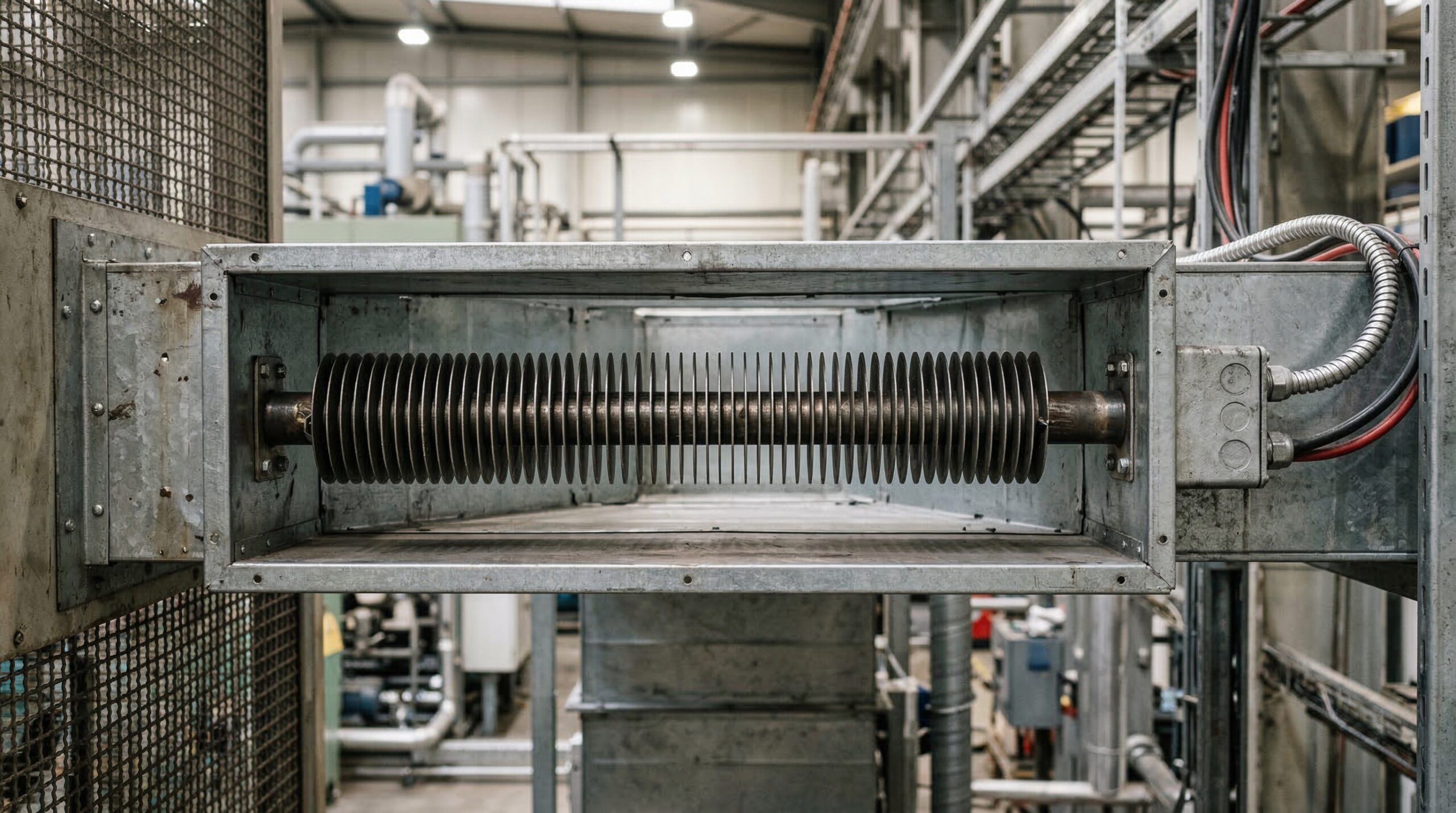

• Фиксация: Надежно зафиксируйте ТЭН в воздуховоде с помощью штуцеров (например, с резьбой 1/2 дюйма или М18) или фланцев.
• Расстояние: Обеспечьте зазор не менее 50 мм от оребрения до стенок воздуховода для свободного прохождения воздуха и предотвращения локального перегрева.
• Ориентация: Расположите контактные стержни так, чтобы они были защищены от влаги и к ним был удобный доступ.

3. Подключение к электросети:

• Напряжение: Подключите ТЭН к однофазной сети 220 В (фаза/ноль).
• Кабель: Для ТЭНа 1 кВт номинальный ток составляет ~4,5 А. Используйте медный кабель сечением не менее 1,5 мм².
• Защита: Установите автоматический выключатель на 6–10 А для защиты от перегрузок и коротких замыканий.
• Терморегуляция: Подключите ТЭН через терморегулятор и термореле для отключения при достижении критической температуры (450°C). Рекомендуется использовать реле протока воздуха, которое отключит ТЭН при прекращении обдува.
• Заземление: Обязательно заземлите корпус ТЭНа в соответствии с требованиями ПУЭ.

4. Проверка и эксплуатация:

• Первый запуск: Запустите систему с обязательным обдувом. Пирометром измерьте температуру поверхности ТЭНа, убедившись, что она не превышает 450°C.
• Типичные ошибки: Недостаточный обдув, плохой контакт в клеммах, отсутствие зазора между ТЭНом и стенками, отсутствие терморегуляции. Эти ошибки — частые причины преждевременного выхода ТЭНов из строя.

Соблюдение этих рекомендаций обеспечит надежную и безопасную работу вашего оребренного ТЭНа 1 кВт.

Чем оребренный ТЭН 1 кВт отличается от гладкого?

При выборе нагревателя для воздушных систем сравнивают оребренные и гладкие ТЭНы. Оба типа могут иметь мощность 1 кВт, но их конструкция и области применения различаются. Понимание этих различий поможет сделать правильный выбор.

Характеристика	Оребренный ТЭН 1 кВт	Гладкий ТЭН 1 кВт
Площадь теплообмена	Высокая (увеличена на 20–25% за счет оребрения)	Стандартная (поверхность гладкой трубки)
Эффективность теплоотдачи	Очень высокая, до +25% по сравнению с гладким	Базовая
Ваттная нагрузка на поверхность	Низкая (1.5–4 Вт/см²), что увеличивает ресурс	Высокая (до 8–10 Вт/см²), высокий риск перегрева
Предпочтительное применение	Нагрев движущегося воздуха/газа (скорость обдува >6 м/с)	Нагрев статического воздуха или жидкостей
Долговечность	Высокая (5000–10000 часов при правильном обдуве)	Средняя, зависит от условий эксплуатации
Цена	Выше на 20–30%	Ниже, более бюджетный вариант
Масса и габариты	Тяжелее и толще (диаметр 28–33 мм)	Легче и компактнее (диаметр 10–16 мм)
Температура поверхности	До 450°C при обдуве	Может достигать 750°C без обдува

Вывод:

• Оребренный ТЭН 1 кВт — оптимальный выбор для систем с принудительной циркуляцией воздуха (скорость потока > 6 м/с): промышленных сушилок, калориферов, тепловых завес. Более высокая цена оправдана увеличенным КПД и сроком службы.
• Гладкий ТЭН 1 кВт подходит для нагрева статического воздуха (бытовые конвекторы) или жидкостей. Он дешевле и легче, но его эффективность в интенсивном воздушном потоке значительно ниже.

Выбор между оребренным и гладким ТЭНом должен основываться на условиях применения и требованиях к теплоотдаче.

Как заказать оребренный ТЭН 1 кВт?

Процесс заказа оребренного ТЭНа 1 кВт на ten.bz прост и ориентирован на клиента. Мы предлагаем стандартные модели и изготовление нагревателей по индивидуальным параметрам.

1. Оформление заявки:

• Оставьте заявку на сайте ten.bz или позвоните по телефону. Укажите основные параметры: мощность (1 кВт), напряжение (220 В), желаемую форму (прямой Ф1, U-образный Ф2), длину и материал трубки.

2. Консультация с инженером:

• Наш инженер свяжется с вами для уточнения деталей. Он поможет подобрать оптимальную конфигурацию ТЭНа с учетом условий эксплуатации и требуемых монтажных элементов (штуцеры, фланцы). Вы можете предоставить свои чертежи для нестандартного решения.

3. Расчет стоимости и сроков:

• На основании ваших требований мы рассчитаем точную стоимость и определим сроки изготовления или отгрузки со склада.

4. Производство или отгрузка:

• Если модель есть на складе, отгрузка производится в кратчайшие сроки. Индивидуальный заказ изготавливается на нашем производстве с соблюдением ГОСТ 13268-85.

5. Доставка по всей России:

• Мы доставляем ТЭНы по Москве, Московской области и всей России с помощью надежных транспортных компаний.

Выбирая нас, вы получаете качественный нагреватель, техническую поддержку и гарантию надежности. Мы готовы предложить индивидуальные решения для самых сложных задач.

Сколько стоит оребренный ТЭН 1 кВт и от чего зависит цена?

Цена оребренного ТЭНа 1 кВт зависит от нескольких ключевых параметров, определяющих его конструкцию и характеристики. Понимание этих факторов поможет выбрать оптимальное решение.

Основные факторы, влияющие на стоимость:

• Материал трубки-оболочки: Самый значимый фактор. ТЭНы из углеродистой стали наиболее доступны, их цена начинается от 750–850 рублей за стандартную модель. Модели из нержавеющей стали (AISI 304, AISI 316) стоят на 20–30% дороже — от 1100 до 1300 рублей.
• Форма ТЭНа: Прямые ТЭНы (Ф1) дешевле U-образных (Ф2) или более сложных конфигураций из-за меньшей трудоемкости производства. U-образный ТЭН 1 кВт из нержавеющей стали может стоить от 1350 до 1600 рублей.
• Длина ТЭНа: Чем длиннее нагреватель, тем больше материала требуется, что влияет на цену.
• Длина контактных стержней: Стандартные стержни типа «А» (40 мм) включены в базовую стоимость. Увеличенная длина (тип «В», 65 мм) может незначительно повысить цену.
• Наличие монтажных элементов: ТЭНы со штуцерами (резьба 1/2 дюйма) или фланцами стоят дороже моделей без них.
• Объем заказа: Для оптовых покупателей и постоянных клиентов действуют скидки. При заказе крупной партии цена за единицу будет значительно ниже.
• Производитель и гарантия: Продукция от проверенных производителей с гарантией 12–24 месяца может стоить немного дороже, но это оправдано надежностью и долговечностью.

На ten.bz вы получите актуальную информацию о ценах и индивидуальный расчет стоимости заказа. Мы предлагаем конкурентные цены при сохранении высокого качества продукции, соответствующего ГОСТ 13268-85.
