тэн плоский электрический

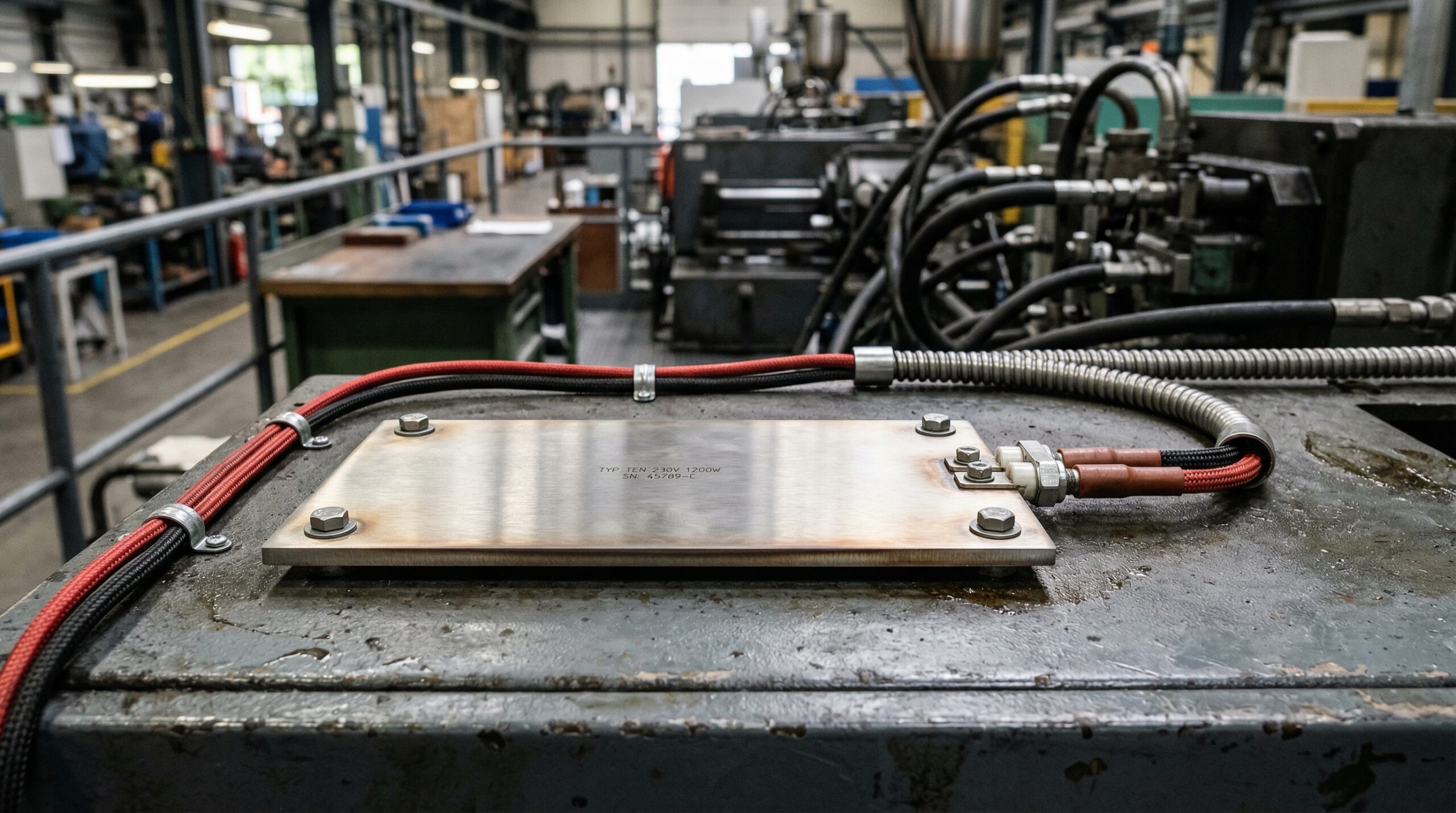

Плоский электрический ТЭН — это высокоэффективный нагревательный элемент, разработанный для обеспечения точного и равномерного контактного нагрева поверхностей. Идеальное решение для промышленных печей, пресс-форм, сушильного и лабораторного оборудования, где требуется стабильный температурный режим до 450°C и выше. Эти компактные устройства отличаются минимальной толщиной, высокой надежностью и простотой монтажа. По данным отраслевых исследований, применение плоских ТЭНов повышает энергоэффективность систем на 15-20% за счет минимизации тепловых потерь и превосходной теплопередачи. Выбирая плоские ТЭНы на ten.bz, вы получаете гарантированное качество и оптимальные технические решения для ваших производственных задач.

Параметр	Значение
Модель	ЭНП(м) 12*50; 0.4*48
Длина (мм) (Толщина)	15
Ширина (мм)	50
Мощность (кВт)	0,4
Напряжение (В)	220 (типовое)
Тип подключения	1 (однофазное)
Макс. температура (°C)	До 450
Материал оболочки	Нержавеющая сталь

Технические характеристики плоских ТЭНов: мощность до 10 кВт, нагрев до 450°C

Плоские электрические ТЭНы — это компактные нагревательные элементы, спроектированные для равномерного и контролируемого нагрева поверхностей. Их ключевая особенность — малая толщина, которая позволяет интегрировать нагреватели в оборудование с ограниченным пространством. Стандартная толщина таких ТЭНов варьируется от 8 до 15 мм, ширина достигает 200 мм, а напряжение питания составляет 220 В или 380 В.

В основе конструкции лежит резистивный элемент (нихромовая спираль), который обеспечивает стабильный нагрев до 450°C без образования «горячих точек». Изоляционный слой из керамики или слюдяных пластин защищает спираль от короткого замыкания. Корпус из нержавеющей стали или жаростойких сплавов гарантирует долговечность, устойчивость к коррозии и механическим нагрузкам. Для подключения к электросети предусмотрены выводы в виде проводов длиной до 1 метра.

В таблице приведены примеры типовых моделей плоских электрических ТЭНов с ключевыми параметрами.

Модель	Толщина (мм)	Ширина (мм)	Мощность (кВт)	Напряжение (В)	Тип подключения	Макс. температура (°C)
ЭНП(м) 12*50; 0.4*48	15	50	0,4	220	1	450
ЭНПМ 10*100; 0.3*220	10	100	0,3	220	1	450
ЭНП(м) 9.7*100; 0.3*220	9,7	100	0,3	220	1	450
ЭНП(м) 8*200; 0.3*220	8	200	3,0	220	2	450

Мощность стандартных моделей варьируется от 0,3 кВт до 3 кВт, но под заказ возможно изготовление элементов мощностью до 10 кВт. Критически важный параметр — удельная мощность — не должна превышать 5–7 Вт/см², чтобы предотвратить перегрев. Правильный расчет удельной мощности является ключевым фактором для минимизации рисков преждевременного выхода оборудования из строя и обеспечения долгого срока службы нагревателя.

Формы плоских ТЭНов: от прямоугольных до сложных конфигураций с вырезами

Плоские электрические ТЭНы изготавливаются в широком спектре форм и конфигураций, что делает их универсальным решением для промышленных задач. Главное преимущество — возможность производства элементов, точно соответствующих геометрии нагреваемой поверхности. Стандартные модели имеют прямоугольную форму, но также доступны квадратные, кольцевые, Г-образные, П-образные конфигурации и ТЭНы со сложными вырезами или отверстиями под крепеж.

Толщина нагревателей составляет от 8 до 15 мм, а ширина стандартных моделей — от 50 до 200 мм. Наша компания предлагает изготовление плоских ТЭНов по индивидуальным чертежам: длиной до 6000 мм и шириной до 500 мм для крупногабаритного оборудования.

Конфигурации выводов также разнообразны: однофазное (тип 1) и двухфазное (тип 2) подключение, защитные кожухи, резьбовые шпильки или гибкие провода длиной до 1 метра. Выбор оптимальной конфигурации зависит от условий эксплуатации и требований к монтажу. Например, для работы в условиях повышенной влажности или запыленности рекомендуется использовать клеммные коробки с классом защиты IP65. Возможность кастомизации форм и выводов делает плоские ТЭНы незаменимыми для специализированных промышленных процессов, где стандартные решения неэффективны.

Материалы конструкции плоских ТЭНов: от оболочки до изоляции

Выбор материала определяет долговечность, надежность и пригодность ТЭНа для конкретных условий эксплуатации. Мы предлагаем нагреватели с оболочками из различных материалов с уникальными характеристиками.

Нержавеющая сталь:

• AISI 304 (08Х18Н10): Универсальный материал для оболочки ТЭНов. Обладает высокой коррозионной стойкостью в большинстве нейтральных сред, прочностью и выдерживает температуру до 450°C. Подходит для промышленных печей, термоформовочного оборудования и сушильных шкафов без агрессивных химических воздействий.
• AISI 316 (08Х17Н13М2): Содержит молибден, что повышает устойчивость к коррозии в средах с хлоридами, кислотами и щелочами. ТЭНы с такой оболочкой рекомендуются для химической и пищевой промышленности. Материал выдерживает нагрев до 450°C, но обладает улучшенной химической стойкостью.

Жаростойкие сплавы:

• Для работы при температурах выше 450°C используются сплавы, такие как инконель или фехраль. Они обеспечивают сопротивление окислению при нагреве до 800°C и выше, что делает их незаменимыми для высокотемпературных промышленных печей.

Материалы резистивного элемента:

• Нихром (Х20Н80, Х15Н60): Стандартный материал для нагревательных спиралей, обеспечивает стабильное сопротивление и долгий срок службы при температурах до 450–500°C.
• Кантал (FeCrAl): Сплавы железа, хрома и алюминия, работающие при температурах до 1300°C. Используются в ТЭНах для высокотемпературных применений.

Изоляционные материалы:

• Керамика или слюдяные пластины: Обеспечивают превосходную электрическую изоляцию и высокую термостойкость, защищая резистивный элемент от пробоя.

При выборе материала важно учитывать не только рабочую температуру, но и химический состав окружающей среды. Правильно подобранный материал оболочки увеличивает срок службы ТЭНа на 30–50%, снижая эксплуатационные расходы и частоту замен.

Применение плоских ТЭНов: от промышленных печей до пресс-форм

Благодаря равномерному контактному нагреву и точности контроля плоские электрические ТЭНы широко применяются в различных отраслях промышленности, особенно в процессах, требующих строгого соблюдения температурного режима.

1. Промышленные печи:

• Обжиговые и сушильные печи: Используются для равномерного нагрева полок, стенок и дна печей до 450°C, что критически важно для обжига керамики, сушки лакокрасочных покрытий и полимеризации материалов.
• Термические установки: Применяются для поддержания однородной температуры в камерах термообработки металлов и сплавов.
• Пищевая промышленность: В хлебопекарных и конвекционных печах обеспечивают равномерное пропекание продукции.

2. Пресс-формы и литьевое оборудование:

• Термоформовка пластмасс: Идеально подходят для контактного нагрева пресс-форм, что сокращает время цикла и улучшает качество изделий.
• Литье под давлением: Поддерживают необходимую температуру расплава полимеров или металлов, предотвращая их преждевременное застывание.
• Вулканизация резины: Обеспечивают точный нагрев плит для получения качественных резинотехнических изделий.

3. Лабораторное и исследовательское оборудование:

• Термостаты и сушильные шкафы: Применяются для инкубации, стерилизации и сушки образцов, где требуется поддержание температуры с точностью до ±0,1°C.
• Аналитическое оборудование: Используются для контролируемого нагрева реакционных камер или проб.

4. Прочие промышленные системы:

• Упаковочное оборудование: В запаечных машинах обеспечивают быстрый нагрев сварочных элементов.
• Гофрировальные машины: Нагревают валы и плиты для формирования гофрированного картона.
• Производство композитных материалов: Применяются для точного нагрева матриц и пуансонов.

По сравнению с трубчатыми ТЭНами, плоские нагреватели обеспечивают более компактный монтаж и снижают энергопотребление на 15–20% за счет прямого контактного нагрева. Средний срок службы таких ТЭНов при правильной эксплуатации достигает 5000 часов, что подтверждает их надежность и экономическую эффективность.

Как выбрать плоский электрический ТЭН: формула расчета и ключевые параметры

Правильный выбор плоского ТЭНа обеспечивает максимальную эффективность нагрева, долговечность системы и позволяет снизить эксплуатационные расходы.

1. Расчет необходимой мощности

Ключевой шаг — определение требуемой мощности. Для расчета мощности, необходимой для нагрева твердого тела, используется формула:

P = (m × c × ΔT) / (t × η × 860)

• P – требуемая мощность ТЭНа (кВт).
• m – масса нагреваемого объекта (кг).
• c – удельная теплоемкость материала (кДж/(кг·°C)). Например, для стали c ≈ 0,46, для алюминия c ≈ 0,9, для воды c ≈ 4,18.
• ΔT – разница между конечной и начальной температурой (°C).
• t – время нагрева (час).
• η – КПД системы нагрева (для плоских ТЭНов при контактном нагреве — 0,9–0,95, что на 25% выше, чем у конвективных систем).
• 860 – коэффициент перевода кДж в кВт·ч.

К расчетной мощности необходимо добавить 10–30% на компенсацию тепловых потерь, зависящих от изоляции оборудования.

2. Габариты и форм-фактор

• Толщина: Стандартная толщина составляет 8–15 мм. Выбирайте ТЭН, который точно впишется в оборудование.
• Площадь нагрева: Определите необходимую ширину и длину. Для пресс-форм важен точный размер, соответствующий площади контакта. Мы можем изготовить ТЭНы длиной до 6000 мм.
• Конфигурация: Прямоугольные, кольцевые, с вырезами или отверстиями — выберите форму, идеально подходящую для вашей задачи.

3. Мощность и напряжение

• Мощность: Выберите ТЭН с ближайшей подходящей мощностью (стандартно от 0,3 до 3 кВт, под заказ — до 10 кВт).
• Напряжение: Убедитесь, что напряжение ТЭНа (220 В, 380 В) соответствует вашей электросети.
• Удельная мощность: Параметр не должен превышать 5–7 Вт/см² для нихромовых ТЭНов и 10 Вт/см² для высокотемпературных сплавов, чтобы избежать перегрева.

4. Температурный режим

• Рабочая температура: Для работы до 450°C используются ТЭНы с оболочкой из нержавеющей стали AISI 304/316. Для температур до 800°C и выше требуются элементы из кантала или фехраля с оболочкой из жаростойких сплавов.
• Датчики температуры: Для точного контроля используйте термопары (тип K/J, точность ±1–2°C, до 1200°C) или термосопротивления Pt100/Pt1000 (точность ±0,1°C, до 600°C), установленные максимально близко к нагреваемой поверхности.

5. Материалы оболочки

• AISI 304: Универсальный выбор для большинства нейтральных сред, соответствует ГОСТ 13268.
• AISI 316: Для агрессивных сред (кислоты, щелочи, хлориды).
• Титан: Для особо агрессивных химических сред.

6. Крепление и выводы

• Способ крепления: Резьбовые шпильки, фланцы, прижимные пластины.
• Тип выводов: Гибкие провода (длиной до 1 м), клеммные коробки (с защитой IP65), резьбовые контакты.

Избегайте типичных ошибок: не превышайте номинальную мощность, проверяйте сопротивление ТЭНа перед установкой (норма 20–100 Ом) и обеспечьте плотный тепловой контакт с поверхностью. Недостаточная изоляция или плохой контакт могут привести к локальному перегреву и выходу ТЭНа из строя.

Как заказать плоский электрический ТЭН в ten.bz: пошаговое руководство

Заказ плоского ТЭНа в нашей компании — это простой процесс, гарантирующий получение нагревателя, который идеально соответствует вашим техническим требованиям.

Шаг 1: Определение потребностей и сбор информации

Перед обращением соберите следующую информацию:

• Габариты: Точная толщина, ширина и длина (мм). Для нестандартной формы предоставьте чертеж или эскиз.
• Мощность: Значение в кВт или Вт. Наши специалисты помогут рассчитать ее, если вы предоставите данные о нагреваемом объекте.
• Рабочее напряжение: 220 В, 380 В или другое.
• Максимальная рабочая температура (°C).
• Условия эксплуатации: Наличие агрессивных сред, вибрации, вакуума.
• Материал оболочки: AISI 304, AISI 316, титан или другой.
• Тип крепления и выводов: Резьбовые шпильки, клеммная коробка, гибкие провода (укажите длину).
• Количество ТЭНов.

Чем полнее информация, тем быстрее мы предложим оптимальное решение.

Шаг 2: Консультация со специалистом

Свяжитесь с нами по телефону, электронной почте или через форму на сайте. Наш технический специалист проконсультирует вас, поможет уточнить параметры и предложит лучшие варианты, соответствующие ГОСТ 13268.

Шаг 3: Получение коммерческого предложения

На основе полученной информации мы подготовим индивидуальное коммерческое предложение со стоимостью, сроками изготовления и условиями доставки. Срок изготовления нестандартных ТЭНов составляет от 5 до 15 рабочих дней.

Шаг 4: Размещение заказа и производство

После согласования деталей мы приступаем к производству. Каждый ТЭН проходит строгий контроль качества, включая проверку сопротивления, изоляции и герметичности, что гарантирует соответствие продукции заявленным характеристикам.

Шаг 5: Доставка и установка

Мы доставляем ТЭНы по всей России и в страны СНГ. Перед отгрузкой нагреватели тщательно упаковываются. Для безопасной установки следуйте инструкции: отключите питание, проверьте сопротивление, зафиксируйте ТЭН на поверхности (используя термопасту для улучшения контакта), подключите провода к сети через клеммники (IP65) и установите датчики температуры (термопары в 5–10 мм от ТЭНа). Обязательно обеспечьте заземление.

Заказ ТЭНов по индивидуальным размерам повышает КПД системы на 25% за счет идеального прилегания и снижает риск преждевременного износа.

Сколько стоит плоский электрический ТЭН и от чего зависит цена?

Стоимость плоского электрического ТЭНа формируется из нескольких факторов, что позволяет нам предлагать гибкие решения для стандартных и индивидуальных заказов.

Основные факторы, влияющие на стоимость:

1. Мощность ТЭНа: Чем выше мощность, тем выше цена. ТЭНы мощностью 0,3–0,75 кВт стоят от 1000 до 3000 рублей, а элементы мощностью от 3 кВт — от 5000 до 15000 рублей.
2. Габариты и сложность формы: Стандартные прямоугольные ТЭНы дешевле крупногабаритных или элементов со сложной геометрией (вырезы, отверстия, Г- или П-образная форма).
3. Материал оболочки:
   • Нержавеющая сталь AISI 304: Наиболее бюджетный вариант.
   • Нержавеющая сталь AISI 316: Дороже на 15–30% из-за повышенной коррозионной стойкости.
   • Жаростойкие сплавы (инконель, фехраль) или титан: Увеличивают стоимость в 2–5 раз по сравнению с AISI 304.
4. Тип резистивного элемента: Использование кантала вместо стандартного нихрома для более высоких температур может незначительно увеличить стоимость.
5. Конфигурация выводов и креплений: Использование клеммных коробок с защитой IP65, специальных фланцев или резьбовых шпилек увеличивает цену по сравнению со стандартными гибкими проводами.
6. Объем заказа: При заказе крупной партии предоставляются оптовые скидки, что снижает стоимость единицы продукции.
7. Срочность изготовления: Срочные заказы могут включать наценку за оперативность.

Примерный диапазон цен:

• Маломощные (0,3–0,75 кВт) ТЭНы стандартных размеров из AISI 304: от 1000 до 3000 рублей.
• Среднемощные (1–2 кВт) ТЭНы из AISI 304/316: от 3000 до 8000 рублей.
• Высокомощные (от 3 кВт), крупногабаритные или из спецсплавов: от 8000 до 25000 рублей и выше.

Свяжитесь с нашими специалистами для точного расчета стоимости вашего ТЭНа. Предоставив необходимые параметры, вы получите прозрачное коммерческое предложение. Наша продукция окупается за счет долговечности и снижения простоев оборудования, что подтверждается отзывами клиентов по всей России.
