тэн u-образный

U-образные трубчатые электронагреватели (ТЭНы) — это высокоэффективные компоненты, незаменимые для обеспечения быстрого и равномерного нагрева различных сред в широком спектре оборудования. Благодаря своей уникальной конфигурации, они обеспечивают увеличенную площадь теплообмена, что значительно повышает производительность и снижает энергопотребление. От бытовых водонагревателей до сложных промышленных установок — U-образные ТЭНы демонстрируют исключительную надежность и долговечность. Наша компания предлагает широкий ассортимент ТЭНов U-образной формы, изготовленных по ГОСТ 13268-88, с возможностью индивидуального проектирования под любые технические требования. Выбирая нас, вы получаете гарантированное качество и профессиональную поддержку на всех этапах.

Параметр	Значение
Диаметр трубки	8, 10, 13, 16 мм (до 18 мм)
Длина развернутой спирали	От 280 мм до 6000 мм
Мощность	От 0,1 кВт до 15,0 кВт и выше (индивидуальный расчет)
Напряжение питания	220 В, 380 В (однофазные и трехфазные)
Материал оболочки	Сталь 10, Нержавеющая сталь (AISI 304, AISI 316, AISI 321), Медь, Титан
Температура рабочей среды	До +450°C (для воздуха), до +150°C (для воды и масел)
КПД	95-98%
Срок службы	Более 5000 часов (до 10 000 часов при правильной эксплуатации)
Межцентровое расстояние	От 25 мм до 300 мм (индивидуально)
Радиус изгиба	От 25 мм (индивидуально)
Тип крепления	Резьбовые штуцеры (М10-М24, G1/2, G3/4), фланцы
ГОСТ	ГОСТ 13268-88

Какие технические характеристики у U-образных ТЭНов?

U-образные ТЭНы — трубчатые электронагреватели, изогнутые в форме литеры «U», — один из самых востребованных типов нагревательных элементов благодаря универсальности и высокой эффективности. Их конструкция регламентируется стандартом ГОСТ 13268-88, что гарантирует высокое качество и безопасность продукции. Ключевые технические параметры определяют функциональность нагревателя и позволяют точно подобрать его под конкретные условия эксплуатации: нагрев воды, воздуха, масел или агрессивных химических растворов.

Мощность ТЭНа варьируется от 0,1 кВт для компактных бытовых приборов до 15,0 кВт для промышленных установок. Стандартное напряжение питания составляет 220 В или 380 В, но по запросу возможно изготовление под другие значения. Диаметр трубки обычно находится в диапазоне 8–18 мм, самые распространенные модели — 8, 10, 13 и 16 мм, которые обеспечивают оптимальное соотношение теплоотдачи и прочности. Развернутая длина нагревателя может достигать 6000 мм, что позволяет адаптировать его под резервуары различных объемов. Межцентровое расстояние и радиус изгиба — ключевые геометрические параметры, которые должны точно соответствовать посадочным местам в оборудовании.

Применение U-образных ТЭНов в водонагревателях сокращает время нагрева на 15–20% по сравнению с прямыми аналогами той же мощности. Средний КПД таких нагревателей достигает 95–98%, что свидетельствует о минимальных потерях при преобразовании электрической энергии в тепловую. Срок службы качественного ТЭНа, изготовленного по ГОСТ, превышает 5000 часов, а при правильной эксплуатации и обслуживании может достигать 10 000 часов.

Какие бывают формы и конфигурации U-образных ТЭНов?

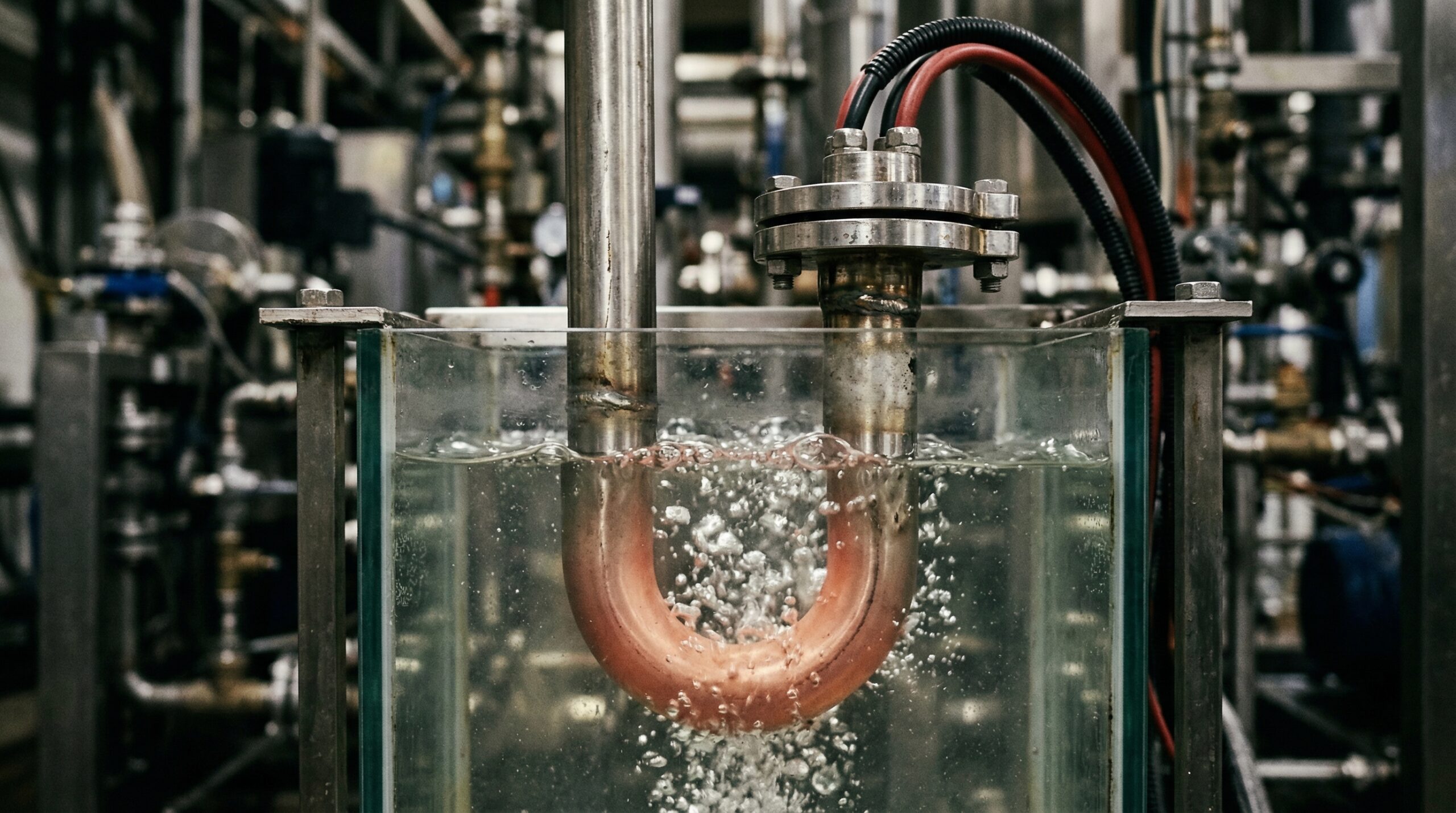

Классический U-образный ТЭН представляет собой трубку, изогнутую на 180 градусов. Такая конфигурация обеспечивает компактность и увеличивает площадь контакта с нагреваемой средой по сравнению с прямыми аналогами. Это позволяет добиться более быстрого и равномерного нагрева, исключая локальные перегревы и повышая общую эффективность системы. «Ключевое преимущество U-образных ТЭНов — способность максимально эффективно использовать объем нагреваемой среды, минимизируя потери тепла», — отмечает Сергей Иванов, главный инженер производственного комплекса «ЭнергоТЭН».

Межцентровое расстояние (между осями параллельных участков) и радиус изгиба — ключевые параметры при выборе нагревателя. Они могут быть стандартными или выполнены по чертежам заказчика, что позволяет интегрировать ТЭН в оборудование любой сложности. Например, U-образный ТЭН нагревает воду в 50-литровом бойлере до 60°C за 20–30 минут, в то время как нагревателю другой формы для этого потребуется на 10–20 минут больше.

Помимо классической формы, существуют модификации. Оребренные U-образные ТЭНы (ТЭНР) оснащены металлическими пластинами, которые увеличивают площадь теплообмена с воздухом в 2–2,5 раза. Это повышает эффективность нагрева воздушных потоков на 30–45%, что делает их незаменимыми в тепловых пушках, калориферах и сушильных камерах. Диаметр оребрения у таких ТЭНов составляет 22–30 мм. Варианты крепления включают резьбовые штуцеры (М10–М24, G1/2, G3/4) из углеродистой стали, нержавеющей стали или латуни в зависимости от агрессивности рабочей среды.

Из каких материалов изготавливают U-образные ТЭНы?

Материал оболочки U-образного ТЭНа определяет его долговечность, коррозионную стойкость и эффективность в конкретной рабочей среде. Правильный выбор обеспечивает стабильную работу и предотвращает преждевременный выход из строя. Согласно ГОСТ 13268-88, для производства ТЭНов используются различные металлы и сплавы.

Углеродистая сталь (Сталь 10, Сталь 20)

• Применение: Наиболее экономичный вариант для нагрева воздуха, непитьевой воды, нейтральных или слабощелочных растворов, масел, битума.
• Характеристики: Хорошая теплопроводность, но низкая коррозионная стойкость. Максимальная рабочая температура — до +450°C.

Нержавеющая сталь (AISI 304, AISI 321, AISI 316)

Нержавеющая сталь — один из самых популярных материалов благодаря высокой коррозионной стойкости. ТЭНы из стали AISI 304 при правильном подборе для нагрева воды служат в среднем более 7 лет, что на 30% дольше аналогов из углеродистой стали.

• AISI 304: Универсальный вариант для нагрева воды, пищевых продуктов, слабокислых и слабощелочных растворов. Отличная стойкость к окислению. Максимальная температура — до +700°C.
• AISI 321: Легирована титаном для повышения стойкости к межкристаллитной коррозии при высоких температурах (до +800°C). Используется для нагрева воздуха и газов.
• AISI 316: Содержит молибден, что улучшает стойкость к хлоридам, кислотам и морской воде. Идеальна для химической, нефтехимической и морской промышленности. Максимальная температура — до +750°C.

Медь

• Применение: Высокая теплопроводность делает медь идеальным выбором для нагрева питьевой воды и для процессов, где требуется быстрый теплообмен.
• Характеристики: Хорошая устойчивость к коррозии в чистой воде. Максимальная рабочая температура — до +250°C.

Титан

• Применение: Высший класс коррозионной стойкости. Используется в самых агрессивных средах: концентрированных кислотах, растворах хлоридов, морской воде.
• Характеристики: Легкий, прочный, чрезвычайно устойчивый к коррозии, но дорогой. Максимальная температура — до +500°C.

Специальные покрытия

Для улучшения характеристик ТЭНы могут покрываться специальными составами:

• Никелирование: Улучшает коррозионную стойкость.
• Фторопластовое покрытие: Обеспечивает химическую стойкость и предотвращает образование накипи.

Оптимальный материал оболочки подбирается с учетом типа и агрессивности среды, рабочей температуры и требуемого срока службы.

Где применяются U-образные ТЭНы?

Благодаря универсальной конструкции, обеспечивающей увеличенную площадь теплообмена и компактность, U-образные ТЭНы широко применяются для нагрева жидкостей, газов и твердых тел. Гибкость в выборе конфигурации и материалов делает их оптимальным решением для специфических требований любого оборудования. Доля U-образных ТЭНов на рынке нагревателей для промышленности в России составляет около 40%.

Бытовое оборудование

• Водонагреватели и бойлеры: Быстрый и равномерный нагрев воды.
• Стиральные и посудомоечные машины: Нагрев воды для стирки и мойки.
• Электроплиты и духовки: В качестве нижних или верхних нагревательных элементов.
• Электросауны и каменки: Нагрев воздуха и камней в парных.
• Тепловентиляторы и конвекторы: Оребренные модели для нагрева воздуха.

Промышленное оборудование

• Промышленные котлы и бойлеры: Для систем отопления и ГВС.
• Парогенераторы и автоклавы: Высокотемпературный нагрев для стерилизации и вулканизации.
• Сушильные камеры: Оребренные ТЭНы для сушки древесины, продуктов, лакокрасочных покрытий.
• Вентиляционные системы и тепловые завесы: Создание барьеров из теплого воздуха.
• Гальванические ванны: Нагрев агрессивных химических растворов.
• Пищевая промышленность: Пастеризаторы, стерилизаторы, варочные котлы.
• Резервуары для нефтепродуктов: Поддержание необходимой вязкости масел и битума.
• Термопластавтоматы и пресс-формы: Нагрев формовочных материалов.
• Климатические установки: Нагрев воздуха в системах кондиционирования.

Как рассчитать мощность и выбрать U-образный ТЭН?

Ключевой параметр при выборе ТЭНа — мощность. Она должна соответствовать объему и свойствам нагреваемой среды. Недостаточная мощность приведет к медленному нагреву, избыточная — к неэффективному расходу электроэнергии. Для точного расчета используется следующая формула:

Формула расчета мощности

P = (m × c × ΔT) / (t × η × 860)

• P — требуемая мощность ТЭНа, кВт.
• m — масса нагреваемой среды, кг (1 л воды ≈ 1 кг).
• c — удельная теплоемкость среды, кДж/(кг·°C) (для воды ≈ 4,187; для масел ≈ 1,6–2,0).
• ΔT — разница между конечной и начальной температурой, °C.
• t — желаемое время нагрева, часы.
• η — КПД системы (обычно 0,95–0,98).
• 860 — коэффициент перевода кДж в кВт·ч.

Пример расчета

Задача: нагреть 100 литров (100 кг) воды с 20°C до 90°C за 2 часа. КПД системы — 0,97.

ΔT = 90°C — 20°C = 70°C

P = (100 × 4,187 × 70) / (2 × 0,97 × 860) ≈ 17,5 кВт

Для этой задачи потребуется ТЭН мощностью не менее 17,5 кВт.

Другие ключевые параметры выбора

1. Материал оболочки: Подбирается под агрессивность среды (для воды — углеродистая или нержавеющая сталь, для кислот — титан).
2. Плотность мощности (Вт/см²): Отношение мощности к площади поверхности. Превышение допустимых значений (для воды — до 12 Вт/см², для масел — до 4 Вт/см²) ведет к перегреву и сокращению срока службы на 25–40%.
3. Габаритные размеры: Диаметр трубки, развернутая длина, межцентровое расстояние и радиус изгиба должны соответствовать посадочным местам.
4. Тип крепления: Резьбовые штуцеры (М10–М24, G1/2) или фланцы.
5. Дополнительные опции: Оребрение для воздушных ТЭНов, встроенные термопары.

Для сложных проектов обратитесь к нашим специалистам. Мы поможем провести точный расчет и подберем ТЭН, который идеально соответствует вашим требованиям.

Как заказать U-образный ТЭН по индивидуальным параметрам?

Заказ U-образного ТЭНа у производителя гарантирует получение качественного изделия, полностью соответствующего вашим техническим требованиям. Мы предлагаем простой процесс заказа как типовых моделей, так и нагревателей по индивидуальным чертежам.

Этапы заказа

1. Оформление заявки: Свяжитесь с нами по телефону, email или через форму на сайте.
2. Предоставление технических данных: Для точного расчета нам потребуется информация:
   • Тип нагревателя: U-образный ТЭН или ТЭНР (оребренный).
   • Нагреваемая среда: Вода, воздух, масло, щелочь, кислота.
   • Материал оболочки: Углеродистая сталь, нержавеющая сталь (AISI 304, 316, 321), медь, титан.
   • Мощность (кВт) и напряжение (В).
   • Диаметр трубки (мм).
   • Габаритные размеры: Развернутая длина, межцентровое расстояние, радиус изгиба (желательно предоставить чертеж или эскиз).
   • Тип крепления: Резьбовые штуцеры (например, М16, G1/2) и их материал (сталь, латунь).
   • Дополнительные требования: Встроенная термопара, специальное покрытие, длина контактных стержней.
3. Консультация и расчет: Наши инженеры проанализируют данные, рассчитают стоимость и сроки изготовления.
4. Согласование и оплата: Вы получите коммерческое предложение и счет на оплату.
5. Изготовление: Производство начнется после подтверждения оплаты.
6. Доставка: Готовый ТЭН будет отгружен в любой регион России.

Обращаясь к нам, вы получаете не только качественный U-образный ТЭН, изготовленный по ГОСТ 13268-88, но и полную техническую поддержку на всех этапах сотрудничества.

От чего зависит цена на U-образный ТЭН?

Стоимость U-образного ТЭНа формируется из нескольких факторов. Как производитель, мы предлагаем конкурентные цены и возможность изготовления нагревателей по индивидуальному заказу, что в долгосрочной перспективе выгоднее стандартных решений.

Основные факторы ценообразования

1. Материал оболочки: Самый значимый фактор. ТЭНы из углеродистой стали наиболее доступны, из нержавеющей стали — дороже, а из титана — самые дорогие.
2. Мощность и размеры: Чем выше мощность и больше габариты, тем выше цена из-за расхода материалов и сложности изготовления.
3. Сложность формы: Изготовление ТЭНа с нестандартными межцентровыми расстояниями или радиусами изгиба увеличивает трудозатраты и стоимость.
4. Дополнительные элементы: Оребрение, встроенные термопары, фланцы или специальные покрытия (никелирование, фторопласт) увеличивают конечную стоимость.
5. Объем заказа: На крупные партии предоставляются оптовые скидки.
6. Срочность изготовления: Заказы с пометкой «срочно» могут иметь наценку.

Преимущества заказа у производителя

• Оптимальный подбор: Мы поможем рассчитать точную мощность и подобрать параметры, чтобы вы не переплачивали за избыточные характеристики.
• Гарантия качества: Вся продукция изготавливается по ГОСТ 13268-88 и проходит строгий контроль.
• Техническая поддержка: Наши инженеры консультируют по вопросам выбора, установки и эксплуатации.
• Прямые цены: Отсутствие посредников позволяет нам предлагать выгодные условия.

Для получения точного расчета стоимости U-образного ТЭНа свяжитесь с нами. Менеджеры оперативно обработают заявку и предоставят детальное коммерческое предложение.
