тэн u образный 5 квт

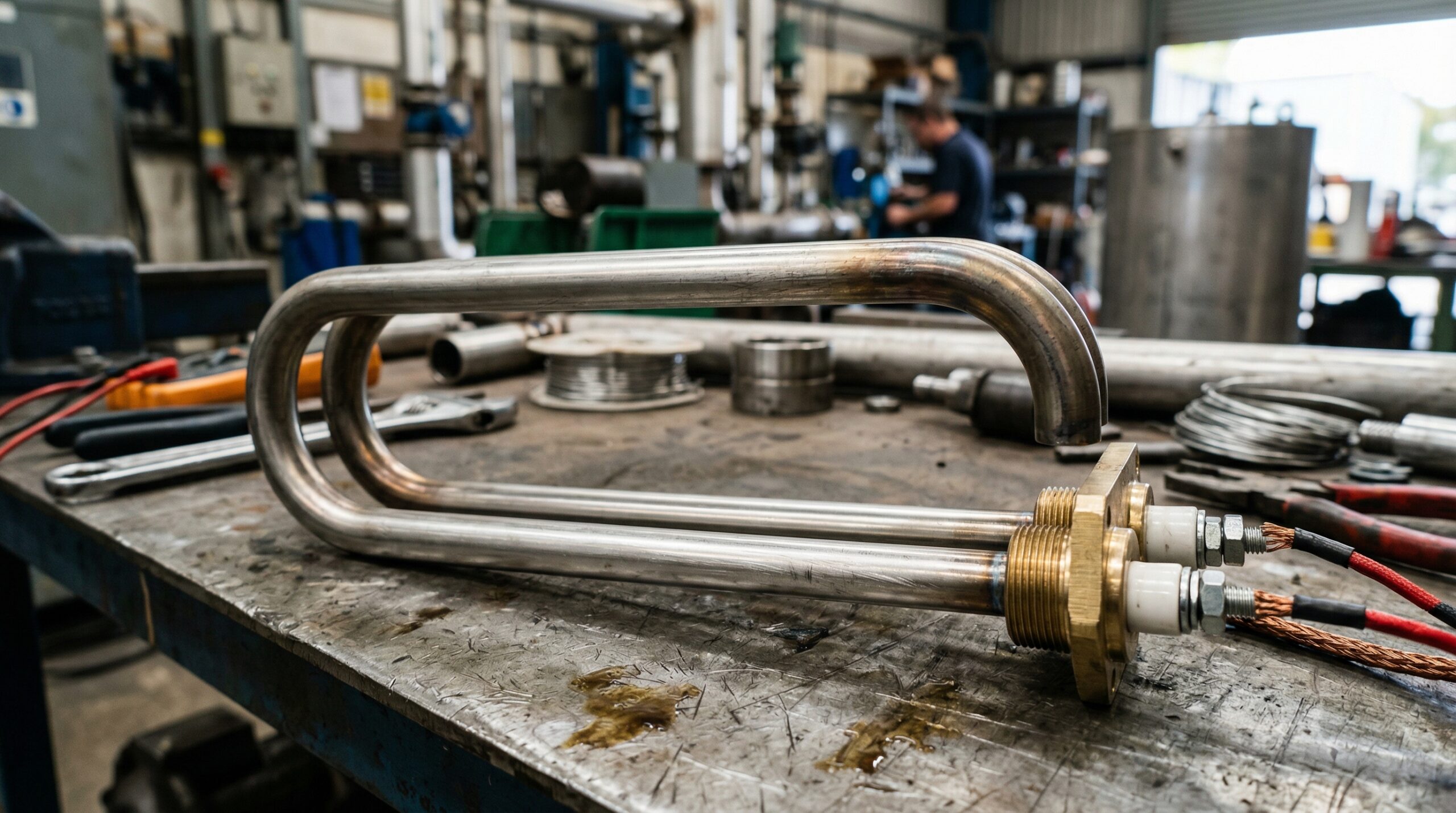

Трубчатый электронагреватель (ТЭН) U-образной формы мощностью 5 кВт является одним из самых востребованных решений для эффективного нагрева различных сред — от воды и масел до воздуха и агрессивных химических растворов. Его уникальная конструкция, изогнутая в виде буквы «U», обеспечивает оптимальное распределение тепла и компактность, что критически важно для интеграции в ограниченные пространства бытовых и промышленных систем. Мы предлагаем U-образные ТЭНы 5 кВт, изготовленные в строгом соответствии с ГОСТ 13268-82, гарантируя высочайшее качество и надежность. Наши изделия идеально подходят для бойлеров, водонагревателей, промышленных ванн и сушильных камер, обеспечивая стабильную работу и долгий срок службы.

Параметр	Значение
Мощность	5 кВт (5000 Вт)
Напряжение питания	220В (однофазное) или 380В (трехфазное)
Диаметр трубки	13 мм, 16 мм, 18 мм (стандарт)
Длина активной зоны	500-1200 мм (полная длина U-элемента 600-1500 мм)
Расстояние между плечами (шаг)	45-60 мм
Материал оболочки	Нержавеющая сталь (AISI 304, AISI 321), медь, титан, углеродистая сталь
Материал нагревательного элемента	Нихромовая проволока Ø1.6-2.2 мм
Изоляция	Оксид магния (MgO), перклаза
Тип монтажа	Резьба M27x1.5, фланец Ø48-60 мм, штуцер
Плотность мощности	4-8 Вт/см² (макс. до 10 Вт/см² для воздуха, до 3 Вт/см² для масла)
Рабочая температура	До 150°C в жидкости, до 800°C в воздухе
КПД	До 98%

Чем U-образная форма ТЭНа 5 кВт лучше прямой?

U-образный ТЭН мощностью 5 кВт — классическое решение в теплотехнике, популярное благодаря компактности и высокой эффективности. Изгиб трубки в форме «U» с радиусом 20-30 мм придает конструкции жесткость и предотвращает деформацию при высоких температурах. Это позволяет монтировать нагреватели в ограниченном пространстве, например, в баках объемом до 300 литров или компактных сушильных шкафах, максимально используя доступный объем.

Ключевые преимущества U-образной конфигурации:

• Компактность. Две активные нагревательные зоны расположены параллельно, что сокращает общую длину элемента и позволяет устанавливать его в узких емкостях. Это особенно важно для бытовых водонагревателей и промышленных резервуаров.
• Равномерный нагрев. Симметричная форма обеспечивает равномерное распределение тепла по объему среды, минимизируя риски локального перегрева и образования накипи.
• Простой монтаж. U-образные ТЭНы комплектуются резьбовым штуцером (например, M27x1.5) или фланцем (диаметром 48-60 мм), что упрощает их установку и герметизацию в корпусе оборудования.
• Высокая мощность при малых габаритах. На одном фланце можно скомпоновать несколько U-образных элементов, создавая блочные ТЭНы (ТЭНБ) высокой мощности без увеличения габаритов установки.

Помимо стандартного исполнения, существуют модификации для специфических задач. Модели со встроенным термопредохранителем, срабатывающим при 150-250°C, защищают оборудование от сухого хода или перегрева. Вариации с дополнительными ребрами улучшают конвекцию при нагреве воздуха, повышая КПД в воздушных системах.

Эта универсальность подтверждается практикой. «U-образные ТЭНы подходят для 80% стандартных задач по нагреву жидкостей и воздуха, что делает их незаменимыми компонентами в самых разных отраслях», — подчеркивает ведущий инженер-проектировщик ООО «ТеплоТЭН», Петр Алексеев.

Из каких материалов делают оболочки для ТЭНов 5 кВт?

Материал оболочки U-образного ТЭНа 5 кВт напрямую влияет на его срок службы, эффективность и сферу применения. Мы используем только сертифицированные материалы, соответствующие ГОСТ 13268-82, подбирая их под конкретную рабочую среду.

Основные материалы оболочки:

1. Нержавеющая сталь (AISI 304, AISI 321)
   • AISI 304: Универсальный и самый распространенный тип стали. Обладает отличной коррозионной стойкостью в пресной воде, слабых кислотах, щелочах и воздушной среде. Идеален для водонагревателей, бойлеров, сушильных шкафов. Плотность мощности в воде — до 6 Вт/см².
   • AISI 321: Сталь, легированная титаном, устойчива к межкристаллитной коррозии при температурах до 800°C и в агрессивных средах. Применяется для нагрева перегретого пара, масел с присадками и в химических процессах.
   • Преимущества: Высокая механическая прочность, устойчивость к окислению, широкий диапазон рабочих температур.
2. Медь
   • Свойства: Исключительная теплопроводность (до 400 Вт/м·К) обеспечивает быстрый и эффективный теплообмен.
   • Применение: Бытовые водонагреватели, бойлеры, котлы, где требуется быстрый нагрев чистой воды.
   • Ограничения: Менее устойчива к агрессивным химическим средам и высоким температурам по сравнению с нержавеющей сталью.
3. Титан
   • Свойства: Материал премиум-класса с выдающейся коррозионной стойкостью к соленой воде, хлорированным растворам, многим кислотам и щелочам.
   • Применение: Гальванические ванны, бассейны с хлорированной водой, морские аквариумы, химическая промышленность.
   • Преимущества: Максимальная долговечность в агрессивных средах.
4. Углеродистая сталь (Ст20)
   • Свойства: Экономичный и прочный материал для неагрессивных сред, где коррозионная стойкость не является критическим фактором. Плотность мощности для масел не должна превышать 3 Вт/см² во избежание их закоксовывания.
   • Применение: Промышленные масляные нагреватели, битумные установки, сушильные камеры.

Правильный выбор материала не только продлевает срок службы ТЭНа, но и обеспечивает безопасность и эффективность всей системы. Наши инженеры помогут подобрать оптимальный материал под ваши задачи и бюджет.

Где применяют U-образные ТЭНы мощностью 5 кВт?

Благодаря мощности и адаптивности к разным средам, U-образные ТЭНы на 5 кВт стали неотъемлемой частью оборудования в быту и на производстве.

1. Бытовые водонагреватели и бойлеры. В накопительных водонагревателях объемом от 80 до 300 литров ТЭН на 5 кВт нагревает 100 литров воды с 20°C до 75°C примерно за 1,5 часа. Это оптимальное решение для больших семей и объектов с высоким потреблением горячей воды. Часто используются в бойлерах Electrolux, Ariston, Gorenje с длиной ТЭНа 500-700 мм.
2. Промышленные системы нагрева жидкостей. На производстве ТЭНы 5 кВт применяют для нагрева масел в гидравлических прессах, поддержания вязкости воска, битума или парафина. Для этих задач используют ТЭНы из углеродистой или нержавеющей стали с низкой плотностью мощности (до 3 Вт/см²).
3. Воздушные системы и сушильные шкафы. Для нагрева воздуха ТЭНы оснащают оребрением, что увеличивает площадь теплообмена. Такие нагреватели используют в промышленных сушильных шкафах для древесины, пищевых продуктов, а также в системах вентиляции для нагрева воздуха до 200-400°C.
4. Химическая промышленность и гальваника. В агрессивных средах (кислоты, щелочи, солевые растворы) применяют U-образные ТЭНы 5 кВт с оболочкой из титана. Этот материал гарантирует высокую устойчивость к химическому воздействию и длительный срок службы, например, в гальванических ваннах.
5. Пищевая промышленность. ТЭНы из пищевой нержавеющей стали AISI 304 или AISI 316 используются для нагрева воды в моющих машинах, стерилизаторах и для поддержания температуры в емкостях с пищевыми продуктами.

Правильный подбор нагревателя — залог эффективности. «Выбор ТЭНа под конкретную среду и условия эксплуатации позволяет достичь максимальной производительности и избежать поломок», — подтверждает главный технолог НПО «ЭнергоТЭН», Игорь Смирнов.

Как выбрать U-образный ТЭН 5 кВт: формула расчета и ключевые критерии

Чтобы система нагрева работала эффективно и безопасно, важно правильно подобрать U-образный ТЭН на 5 кВт. Ошибка в выборе ведет к перегреву, недостаточной производительности или быстрому выходу из строя. Учитывайте следующие критерии:

1. Напряжение питающей сети

• 220В (однофазное): Стандарт для бытовых систем. Ток составит 22,7А (5000 Вт / 220 В), что требует кабеля сечением не менее 4 мм² и автомата на 25-32А.
• 380В (трехфазное): Предпочтительно для промышленных установок. Нагрузка распределяется по фазам, ток на фазу — около 7,6А (5000 Вт / (380 В * √3)), что позволяет использовать кабель сечением 2,5 мм² и автомат на 10-16А.

2. Среда нагрева и материал оболочки

• Вода (пресная): Нержавеющая сталь AISI 304/321 или медь.
• Масло, битум: Углеродистая сталь или нержавеющая сталь AISI 304/321.
• Агрессивные жидкости (кислоты, щелочи): Титан.
• Воздух, газы: Нержавеющая сталь AISI 304/321, часто с оребрением.

3. Объем и скорость нагрева (расчет мощности)

Чтобы определить, достаточно ли мощности 5 кВт, используйте формулу:

P = (V × ρ × c × ΔT) / (t × 3600 × η)

Где:

• P — необходимая мощность, кВт.
• V — объем среды, м³.
• ρ — плотность среды, кг/м³ (для воды ~1000).
• c — удельная теплоемкость, Дж/(кг·°C) (для воды ~4187).
• ΔT — разница температур (конечная — начальная), °C.
• t — желаемое время нагрева, часы.
• η — КПД установки (обычно 0,9-0,98).

Пример: Нагреть 200 литров (0,2 м³) воды с 20°C до 80°C (ΔT=60°C) за 3 часа (t=3) с КПД 0,95.

P = (0,2 × 1000 × 4187 × 60) / (3 × 3600 × 0,95) ≈ 4880 Вт ≈ 4,9 кВт.

Вывод: ТЭН мощностью 5 кВт справится с этой задачей примерно за 3 часа.

4. Плотность мощности (Вт/см²)

Это количество ватт на 1 см² поверхности ТЭНа. Превышение нормы ведет к перегреву. Оптимальные значения: для воды — 4-6 Вт/см², для масел — 1,5-3 Вт/см². Наши U-образные ТЭНы 5 кВт имеют плотность 4-8 Вт/см².

5. Габариты и тип монтажа

• Размеры: Убедитесь, что длина и шаг (расстояние между плечами, стандартно 45-60 мм) ТЭНа соответствуют габаритам вашей емкости.
• Крепление: Резьбовой штуцер (M27x1.5, M45x2) или фланец (Ø48-60 мм) должны подходить к посадочному месту.

6. Производитель и стандарты

Выбирайте производителей, работающих по ГОСТ 13268-82 (ТЭНы) и ГОСТ 2864-90 (ТЭНБ). Экономия на качестве ТЭНа часто приводит к расходам на ремонт оборудования.

Распространенные ошибки при выборе:

• Игнорирование плотности мощности — приводит к накипи и перегоранию.
• Неправильный материал оболочки — вызывает коррозию и поломку.
• Отсутствие защиты от сухого хода — критично для жидкостных ТЭНов.

Обратитесь к нашим специалистам для квалифицированной помощи в подборе U-образного ТЭНа 5 кВт.

Как заказать U-образный ТЭН 5 кВт в нашей компании

Мы сделали процесс заказа U-образного ТЭНа на 5 кВт простым и понятным, чтобы вы получили оборудование в срок от 3 до 7 рабочих дней.

Этапы оформления заказа:

1. Консультация и подбор. Свяжитесь с нами по телефону, почте или через форму на сайте. Опишите задачу: среда нагрева (вода, масло, воздух), напряжение сети (220В или 380В), объем емкости и габаритные ограничения. Наши инженеры помогут рассчитать плотность мощности и подберут материал оболочки.
2. Совет: Если вы заменяете старый ТЭН, сфотографируйте его и пришлите нам маркировку. Это ускорит подбор аналога.
3. Согласование характеристик и стоимости. Мы предоставим техническое описание ТЭНа: диаметр трубки (13, 16 или 18 мм), длину активной зоны (например, 800 мм), шаг (45-60 мм). Вы получите точный расчет стоимости и информацию о скидках при оптовом заказе.
4. Оформление заказа и оплата. После согласования мы выставим счет. Для юридических лиц предусмотрен безналичный расчет, для физических — оплата по квитанции или онлайн.
5. Изготовление и контроль качества. Каждый ТЭН проходит контроль качества по ГОСТ 13268-82: мы проверяем электрическое сопротивление (для ТЭНа 5 кВт 220В оно составляет ~9,68 Ом), изоляцию и герметичность.
6. Доставка по России. Мы доставляем ТЭНы по всей России транспортными компаниями. Вы можете выбрать доставку до терминала в вашем городе или до двери. В Москве возможен самовывоз со склада.

Свяжитесь с нами сегодня, чтобы получить качественный ТЭН, который идеально подойдет для ваших задач.

Сколько стоит U-образный ТЭН 5 кВт и от чего зависит цена?

Цена на U-образный ТЭН мощностью 5 кВт варьируется от 1 700 до 15 000+ рублей и зависит от нескольких факторов. Мы предлагаем конкурентную стоимость на продукцию, соответствующую ГОСТ 13268-82.

Основные факторы ценообразования:

1. Материал оболочки
   • Углеродистая сталь: Самый бюджетный вариант, на 10-15% дешевле нержавеющей стали.
   • Нержавеющая сталь (AISI 304/321): Наиболее распространенный и экономически выгодный вариант. Цена — от 1 700 до 3 500 рублей.
   • Медь: На 10-20% дороже нержавеющей стали из-за стоимости материала. Цена — от 2 000 до 4 000 рублей.
   • Титан: Самый дорогой материал из-за высокой стоимости сырья. Цена — от 5 000 до 15 000 рублей и выше.
2. Конструктивные особенности
   • Тип крепления: Модели с резьбовым штуцером (M27x1.5) обычно дешевле фланцевых.
   • Дополнительные элементы: Встроенные термопредохранители или термопары увеличивают стоимость.
   • Оребрение: Оребренные ТЭНы для нагрева воздуха дороже стандартных.
   • Нестандартные размеры: Индивидуальное изготовление может повлиять на цену.
3. Объем заказа. При покупке крупных партий мы предлагаем оптовые скидки, которые обсуждаются индивидуально.

Для стандартных U-образных ТЭНов 5 кВт из нержавеющей стали AISI 304 с резьбовым штуцером M27x1.5 для нагрева воды цена варьируется от 1 700 до 3 500 рублей. Сложные конфигурации или использование титана могут увеличить стоимость до 15 000 рублей и выше.

Чтобы получить точный расчет, обратитесь к нашим менеджерам с техническими параметрами. Инвестиции в качественный ТЭН окупаются за счет его долговечности, минимизируя простои и затраты на ремонт.
