Воздушный ТЭН — это сердце любой системы, требующей точного и эффективного нагрева воздуха или газообразных сред. От бытовых конвекторов до промышленных сушильных камер, эти трубчатые электронагреватели обеспечивают стабильный тепловой поток, формируя комфортный микроклимат и оптимизируя производственные процессы. Наша компания, опираясь на многолетний опыт и передовые технологии, предлагает полный спектр воздушных ТЭНов, изготовленных по ГОСТ 13268-88 и международным стандартам, включая высокоэффективные модели с оребрением. Мы гарантируем индивидуальный подход к каждому заказу, обеспечивая производство ТЭНов любой конфигурации и мощности, идеально соответствующих вашим задачам. Выбирайте надежность и производительность, подтвержденные тысячами успешных проектов по всей России.
| Параметр | Значение |
|---|---|
| Мощность | От 100 Вт до 20 кВт и выше (кратно 50 Вт) |
| Напряжение | 12В, 24В, 48В, 110В, 220В, 380В, 600В (одно- и трехфазное) |
| Диаметр трубки | 6 мм, 8 мм, 10 мм, 13 мм, 16 мм, 20 мм, 24 мм |
| Длина развернутая | От 200 мм до 6000 мм |
| Температура поверхности | До +400°C (стандарт), до +800°C (специальные) |
| Материал оболочки | Углеродистая сталь, нержавеющая сталь (AISI 304, AISI 316), латунь |
| Материал спирали | Нихром (Х20Н80), Фехраль (Х23Ю5Т) |
| Наполнитель | Периклаз (оксид магния) |
| Скорость потока воздуха | От 2 м/с (для неоребренных), от 6 м/с (для оребренных) |
| Тип выводов | Резьбовые шпильки, контактные стержни, специальные |
| Стандарт производства | ГОСТ 13268-88 |
Что такое воздушный ТЭН, как он устроен и работает
Воздушный ТЭН (трубчатый электронагреватель) — это электрический нагреватель, предназначенный для нагрева воздуха и других газообразных сред. Он используется в широком спектре оборудования: от бытовых тепловентиляторов до промышленных печей. Правильный подбор ТЭНа повышает энергоэффективность систем отопления и вентиляции на 15–20%.
Конструкция воздушного ТЭНа включает несколько ключевых компонентов:
- Металлическая трубка: Оболочка из углеродистой или нержавеющей стали диаметром от 6 до 24 мм.
- Нагревательная спираль: Внутренний элемент из сплавов с высоким сопротивлением (нихром Х20Н80 или фехраль Х23Ю5Т), обеспечивающий быстрый нагрев.
- Электроизоляционный наполнитель: Периклаз (оксид магния), который заполняет пространство между спиралью и трубкой, эффективно передает тепло и изолирует ток.
- Контактные стержни: Выводы для подключения к электросети.
- Герметизирующие элементы: Защищают внутренние компоненты от влаги и пыли.
Принцип работы ТЭНа основан на законе Джоуля-Ленца. Электрический ток, проходя через спираль, выделяет тепло. Это тепло через изолятор передается металлической оболочке, которая нагревает окружающий воздух. Ключевая особенность воздушных ТЭНов — способность работать в газообразной среде, что минимизирует риски коррозии и обеспечивает длительный срок службы.
Какие бывают формы и конфигурации воздушных ТЭНов
Прямые ТЭНы
Базовая и наиболее распространенная конфигурация. Прямые нагреватели просты в производстве и монтаже, идеально подходят для систем, где требуется линейный нагрев. Их длина варьируется от 200 до 6000 мм, что обеспечивает гибкость при проектировании нагревательных блоков.
Гнутые ТЭНы (U-образные, W-образные и другие)
Для увеличения площади теплообмена в ограниченном пространстве применяются гнутые ТЭНы. Популярные U-образные и W-образные конфигурации позволяют разместить большую нагревательную поверхность в компактном объеме, повышая эффективность нагрева воздуха до 30% по сравнению с прямыми аналогами. Сложные спиральные формы используются в печах и сушильных камерах для создания равномерного температурного поля.
Оребренные и неоребренные ТЭНы
Оребрение — ключевое конструктивное отличие, влияющее на теплоотдачу:
- Неоребренные ТЭНы: Имеют гладкую оболочку. Эффективны для нагрева воздуха при естественной конвекции или при низких скоростях потока (до 2 м/с). Подходят для бытовых конвекторов, где не требуется высокая теплоотдача.

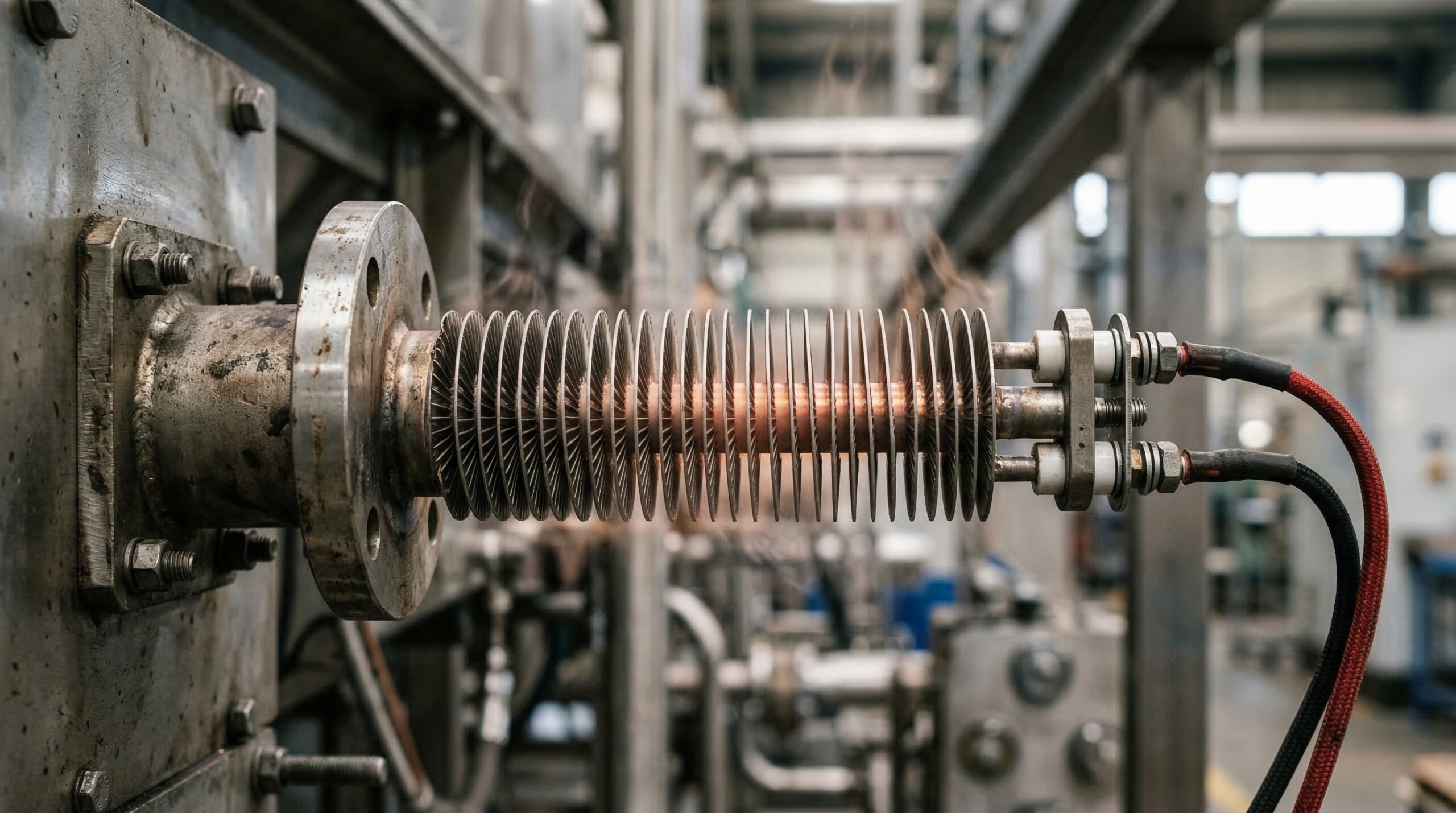

- Оребренные ТЭНы: Оснащены металлической гофрированной лентой, навитой на трубку. Оребрение увеличивает площадь теплообмена в 2–3 раза, что позволяет передавать в 2,5–3 раза больше тепла при той же длине. Это делает их незаменимыми для принудительного нагрева воздуха со скоростью потока от 6 м/с в тепловых пушках, калориферах и промышленных сушилках.
Одноконцевые и двухконцевые ТЭНы
- Двухконцевые ТЭНы: Классический вариант с контактными стержнями на обоих концах трубки. Обеспечивают равномерное распределение тока и нагрева.
- Одноконцевые ТЭНы: Все выводы расположены с одной стороны. Такая конструкция удобна для монтажа в условиях ограниченного доступа или для точечного нагрева.
Специальные конструкции
- «Сухие» ТЭНы: Нагревательный элемент помещен в герметичную колбу (например, из нержавеющей стали). Это исключает прямой контакт с нагреваемой средой (часто водой), предотвращая образование накипи и коррозию. Применяются в бойлерах и саунных печах.
- ТЭНы для высокотемпературных печей: Специализированные модели с рабочей температурой до +800°C, изготовленные из жаропрочных сплавов.
- Блоки ТЭНов (ТЭНБ): Несколько нагревателей, смонтированных на общем фланце или раме. Используются для создания мощных нагревательных узлов (до сотен киловатт) в промышленных калориферах и системах вентиляции.
Выбор оптимальной конфигурации зависит от конкретной задачи, условий эксплуатации и требуемой мощности. Наши инженеры помогут подобрать идеальное решение для вашего проекта.
Из каких материалов изготавливают оболочки воздушных ТЭНов
Материал оболочки определяет долговечность ТЭНа, его стойкость к коррозии и максимальную рабочую температуру. Мы используем только проверенные материалы, соответствующие ГОСТ 13268-88.
Углеродистая сталь
- Применение: Бюджетный вариант для нагрева сухого чистого воздуха при температуре до +400°C. Подходит для бытовых приборов и стандартных промышленных установок.
- Преимущества: Низкая стоимость, хорошая теплопроводность.
- Недостатки: Подверженность коррозии во влажных средах.
Нержавеющая сталь
- AISI 304 (08Х18Н10):
- Применение: Самый распространенный тип нержавеющей стали. Используется в системах вентиляции, сушильных камерах для пищевой продукции и в средах с повышенной влажностью. Выдерживает температуру до +600°C.
- Преимущества: Высокая устойчивость к коррозии, долговечность, гигиеничность.
- AISI 316 (03Х17Н14М3):
- Применение: Используется при нагреве воздуха с химически активными парами, кислотами или в морском климате. Молибден в составе сплава повышает сопротивляемость коррозии. Рабочая температура — до +600°C.
- Преимущества: Исключительная коррозионная стойкость, повышенная прочность при высоких температурах.
Латунь
- Применение: Редко используется для оболочки, чаще — для контактных фланцев и крепежных элементов, где важна хорошая обрабатываемость.
- Преимущества: Хорошая тепло- и электропроводность, устойчивость к коррозии в определенных средах.
Жаропрочные сплавы (Incoloy, ХН)
Для специализированных высокотемпературных печей (свыше +700°C) оболочка ТЭНа может быть выполнена из жаропрочных сплавов для обеспечения максимальной долговечности и стабильности работы.
Правильный выбор материала оболочки напрямую влияет на срок службы и безопасность ТЭНа. Наши специалисты помогут подобрать оптимальный вариант исходя из ваших технических требований.
Где применяются воздушные ТЭНы
Ежегодно в России устанавливается более 1,5 миллиона единиц оборудования с воздушными ТЭНами. Ключевые области их применения:
Бытовое использование
- Обогреватели: Тепловентиляторы и конвекторы для быстрого обогрева помещений.
- Бытовая техника: Фены, сушилки для рук, сушильные машины для белья.
- Водонагреватели: «Сухие» ТЭНы в бойлерах, которые нагревают воду через стенки герметичной колбы, предотвращая образование накипи.
Промышленное применение
- Климатическое оборудование: Мощные оребренные ТЭНы в саунных печах, калориферах, тепловых пушках и воздушных завесах.
- Сушильные камеры: Для сушки продуктов питания, древесины, строительных материалов.
- Промышленные печи: Для термообработки материалов, отжига, закалки и полимеризации покрытий при температурах до +800°C.
- Нефтегазовая и химическая отрасли: Нагрев технологических газов, поддержание температуры в реакторах.
- Системы вентиляции (HVAC): Подогрев приточного воздуха в цехах, ангарах и крупных зданиях.
- Производство пластмасс и резины: Нагрев воздуха для формовки, сушки и вулканизации.
- Сельское хозяйство: Сушка зерна, поддержание микроклимата в теплицах и на фермах.
- Электротехника: Блоки ТЭНов в качестве балластной нагрузки для рассеивания избыточной электроэнергии.
Применение воздушных ТЭНов позволяет достигать точности регулирования температуры до ±1–2 °C, что критически важно для многих производств. Мы предлагаем решения для любой из этих областей.
Как выбрать воздушный ТЭН и рассчитать мощность
Чтобы система работала эффективно, важно правильно рассчитать мощность ТЭНа. Недостаточная мощность приведет к недогреву, избыточная — к перерасходу электроэнергии. Для подбора необходимо учесть несколько ключевых параметров.
Основные параметры для выбора
- Мощность (кВт): Главный параметр, определяющий производительность нагрева.
- Напряжение (В): Должно соответствовать сети (220 В или 380 В).
- Материал оболочки: Углеродистая или нержавеющая сталь (AISI 304, 316) в зависимости от среды.
- Форма и размеры: Прямые, U-образные, W-образные — подбираются под габариты оборудования.
- Наличие оребрения: Оребренные ТЭНы в 2,5–3 раза эффективнее для принудительного обдува (от 6 м/с). Для естественной конвекции (<2 м/с) достаточно неоребренных.
- Тип выводов: Резьбовые шпильки, контактные стержни или другие крепления.
- Рабочая температура: Максимальная температура поверхности ТЭНа и нагреваемого воздуха.
Формула расчета необходимой мощности
Для расчета требуемой мощности (P) можно использовать следующую формулу:
P = (m × c × ΔT) / (t × η × 860)
Где:
- P – требуемая мощность ТЭНа, кВт.
- m – масса нагреваемого воздуха, кг (для проточной системы — массовый расход, кг/ч).
- c – удельная теплоемкость воздуха, ≈ 0.24 ккал/(кг·°C).
- ΔT – разница между конечной и начальной температурой воздуха, °C.
- t – время нагрева, часы (для проточных систем t=1).
- η – КПД нагревателя, для ТЭНов ≈ 0.95–0.98.
- 860 – коэффициент пересчета ккал в кВт·ч.
Пример расчета:
Необходимо нагреть 1000 кг воздуха (≈ 833 м³) с +10°C до +50°C за 2 часа. КПД ТЭНа — 0.97.
ΔT = 50°C — 10°C = 40°C
P = (1000 × 0.24 × 40) / (2 × 0.97 × 860) = 9600 / 1668.4 ≈ 5.75 кВт
Для этой задачи потребуется ТЭН мощностью около 5,75 кВт. Этот базовый расчет не учитывает теплопотери, поэтому для точного подбора рекомендуется обращаться к нашим инженерам. Точный расчет — это инвестиция в эффективность. Ошибка в 10–15% может привести к перерасходу ресурсов или недостаточной производительности.
Как заказать воздушный ТЭН у производителя ten.bz
Заказ ТЭНа напрямую у производителя гарантирует высокое качество по ГОСТ 13268-88 и возможность изготовления по индивидуальным параметрам.
- Формирование ТЗ. Свяжитесь с нами по телефону, почте или через форму на сайте. Наши инженеры помогут определить все параметры ТЭНа: мощность, напряжение, материал, форму и размеры. Вы можете предоставить свой чертеж или эскиз.
- Расчет стоимости и оформление. На основе ТЗ мы рассчитываем точную стоимость и сроки изготовления. После согласования заключаем договор и выставляем счет.
- Производство. После оплаты заказ поступает в работу. Срок производства стандартных ТЭНов — от 3 до 7 рабочих дней, для сложных заказов — до 14–20 рабочих дней.
- Контроль качества. Каждый ТЭН проходит испытания на соответствие ГОСТ 13268-88: проверяется сопротивление, изоляция, герметичность и геометрия.
- Доставка. Мы доставляем продукцию по всей России и СНГ транспортными компаниями. Средний срок доставки по Московской области — 1–2 дня, в регионы — от 3 до 10 дней.
Выбирая нас, вы получаете комплексное решение от экспертов. Более 95% наших клиентов возвращаются к нам для повторных заказов благодаря качеству продукции и сервиса.
От чего зависит стоимость воздушных ТЭНов
Цена на воздушный ТЭН зависит от нескольких ключевых факторов. Понимая их, вы сможете выбрать оптимальное решение для вашего бюджета.
Основные факторы ценообразования
- Мощность: Чем выше мощность (от 0,1 до 20 кВт и более), тем выше стоимость из-за расхода материалов.
- Материал оболочки:
- Углеродистая сталь: Самый экономичный вариант.
- Нержавеющая сталь (AISI 304): На 20–30% дороже углеродистой, но долговечнее.
- Нержавеющая сталь (AISI 316): На 10–15% дороже AISI 304, предназначена для агрессивных сред.
- Наличие оребрения: Оребренные ТЭНы на 30–50% дороже неоребренных из-за более сложной технологии производства, но их эффективность оправдывает разницу в цене.
- Конфигурация и размеры: Гнутые ТЭНы (U-образные, W-образные) на 15–40% дороже прямых из-за сложности гибки. Увеличение длины и диаметра также влияет на цену.
- Напряжение: Нестандартные напряжения (12 В, 24 В, 600 В) могут потребовать индивидуального расчета спирали и увеличить стоимость.
- Тип креплений: Специальные фланцы, штуцеры или гермовводы увеличивают итоговую стоимость по сравнению со стандартными резьбовыми шпильками.
- Объем заказа: При оптовых заказах стоимость одной единицы снижается на 10–25%.
Преимущества заказа у производителя
- Выгодные цены: Вы работаете напрямую с производством, без наценок посредников.
- Гарантия по ГОСТ: Каждый ТЭН соответствует ГОСТ 13268-88 и проходит многоступенчатый контроль качества. Мы предоставляем гарантию на всю продукцию.
- Индивидуальное производство: Изготовим ТЭН любой сложности по вашим чертежам, что обеспечит идеальную совместимость с оборудованием.
- Экспертная поддержка: Наши инженеры помогут с расчетом и выбором оптимальной модели.
- Оперативность: Собственное производство позволяет выполнять заказы в кратчайшие сроки.
- Доставка по всей России: Организуем быструю и надежную доставку в любой регион.
Чтобы получить точный расчет стоимости вашего воздушного ТЭНа, свяжитесь с нашим отделом продаж. Мы подберем оптимальное решение, учитывая ваши требования и бюджет.
Часто задаваемые вопросы
Что такое воздушный ТЭН и где он применяется?
Воздушный ТЭН — это трубчатый электронагреватель, предназначенный для нагрева воздуха и других газообразных сред. Он широко применяется как в быту (обогреватели, конвекторы, фены, сушильные машины), так и в промышленности (саунные печи, калориферы, сушильные камеры, тепловые пушки, системы вентиляции и отопления, промышленные печи).
В чем отличие оребренного ТЭНа от неоребренного?
Оребренный ТЭН имеет металлическое оребрение (гофрированную ленту), навитую на трубку, что значительно увеличивает площадь теплообмена (в 2-3 раза). Это позволяет ему передавать в 2.5-3 раза больше тепла в воздушный поток, особенно при принудительной конвекции со скоростью воздуха от 6 м/с. Неоребренные ТЭНы подходят для нагрева воздуха при естественной конвекции или низких скоростях потока (до 2 м/с).
Какие материалы используются для оболочки воздушных ТЭНов?
Для оболочки воздушных ТЭНов используются: углеродистая сталь (для стандартных условий, до +400°C), нержавеющая сталь AISI 304 (для влажных и умеренно агрессивных сред, до +600°C) и нержавеющая сталь AISI 316 (для высококоррозионных сред, до +600°C). Выбор материала зависит от условий эксплуатации и требуемой долговечности.
Как рассчитать необходимую мощность воздушного ТЭНа?
Для базового расчета мощности (P, кВт) можно использовать формулу: P = (m × c × ΔT) / (t × η × 860). Где m – масса нагреваемого воздуха (кг), c – удельная теплоемкость воздуха (0.24 ккал/(кг·°C)), ΔT – требуемое повышение температуры (°C), t – время нагрева (часы), η – КПД (0.95-0.98), 860 – коэффициент пересчета. Для точного расчета рекомендуется обратиться к специалистам.
Можно ли заказать воздушный ТЭН по индивидуальным размерам и форме?
Да, наша компания специализируется на производстве воздушных ТЭНов по индивидуальным чертежам и техническим заданиям заказчика. Мы можем изготовить ТЭНы любой формы (прямые, U-образные, W-образные, спиральные), длины, диаметра, с различными типами выводов и креплений, полностью соответствующие вашим уникальным требованиям.
Каков срок службы воздушного ТЭНа?
Срок службы воздушного ТЭНа зависит от материала оболочки, условий эксплуатации, правильности подбора мощности и качества изготовления. При соблюдении всех рекомендаций и использовании качественных материалов (например, нержавеющей стали AISI 304/316) срок службы может достигать 5-10 лет и более. Регулярное техническое обслуживание также способствует продлению срока эксплуатации.
Какие стандарты качества применяются при производстве ваших ТЭНов?
Все наши воздушные ТЭНы производятся в строгом соответствии с государственным стандартом ГОСТ 13268-88 «Электронагреватели трубчатые» и проходят многоступенчатый контроль качества на каждом этапе производства. Это гарантирует высокую надежность, безопасность и долговечность нашей продукции.
Закажите воздушный ТЭН прямо сейчас! Свяжитесь с нами для индивидуального расчета и консультации. Мы изготовим ТЭНы любой сложности по вашим чертежам с доставкой по всей России.
