Патронный ТЭН, или ТЭНП, — это высокоэффективный трубчатый электрический нагреватель, специально разработанный для локального нагрева в условиях ограниченного пространства и высоких температур. Эти «пальчиковые» нагреватели производства ten.bz демонстрируют превосходную удельную мощность до 50 Вт/см², обеспечивая равномерный и быстрый нагрев металлических форм, пресс-форм, экструдеров и технологических жидкостей. Согласно статистике, использование специализированных промышленных нагревателей, таких как ТЭНП, увеличивает эффективность производственных процессов на 30-40%. Мы предлагаем индивидуальное изготовление ТЭНП под любые задачи, гарантируя надежность и долговечность каждого изделия.
| Параметр | Значение |
|---|---|
| Тип | ТЭНП (Трубчатый Электрический Нагреватель Патронный) |
| Мощность | От 100 Вт до 10 кВт и более (на заказ) |
| Напряжение питания | От 12 В до 600 В (стандарт: 220 В, 380 В) |
| Диаметр корпуса | От 4 мм до 32 мм (стандартные: 5, 6, 6.5, 8, 9.5, 10, 12, 12.5, 14, 15, 15.8, 16, 18, 19, 20, 25.4 мм) |
| Длина активной зоны | От 50 мм до 6000 мм |
| Материал оболочки | Нержавеющая сталь (AISI 304, AISI 316), углеродистая сталь, медь, титан |
| Максимальная температура поверхности | До 900°C |
| Удельная мощность | До 50 Вт/см² |
| Электрическая изоляция | Периклаз (оксид магния MgO), керамика |
| Нагревательный элемент | Нихромовая проволока (сплав Х20Н80) |
| Холодные зоны | От 5 мм на концах (предотвращение перегрева выводов) |
| Срок службы | До нескольких лет при соблюдении условий эксплуатации |
| Соответствие стандартам | ГОСТ 13268, международные стандарты качества |
Патронный ТЭНП — это компактный нагреватель для локального нагрева
Патронный ТЭН (ТЭНП) — компактный трубчатый электронагреватель, предназначенный для высокоэффективного локального нагрева в ограниченном пространстве. Его конструкция, напоминающая патрон, обеспечивает достижение высоких температур на поверхности объекта и равномерное распределение тепла. Эксперты ten.bz отмечают, что ТЭНП идеально подходит для задач, где стандартные нагреватели неэффективны из-за габаритов. Аналитика рынка показывает, что спрос на ТЭНП ежегодно растет на 15% за счет их универсальности и надежности в металлообработке и производстве полимеров.
Принцип работы ТЭНП основан на преобразовании электрической энергии в тепловую за счет сопротивления нихромовой спирали. Сгенерированное тепло быстро передается металлическому корпусу через слой периклаза (оксида магния) — отличного теплопроводника и электрического изолятора. Затем корпус методом теплопроводности нагревает окружающую среду или объект. Ключевой фактор эффективности — плотный контакт ТЭНП с нагреваемым материалом. Зазор менее 0,1 мм обеспечивает максимальную теплопередачу, тогда как большие зазоры снижают производительность из-за воздушной прослойки.
Компания ten.bz производит патронные ТЭНы в соответствии с ГОСТ 13268, что гарантирует их высокое качество. Используются только проверенные материалы: нихром Х20Н80 для спирали и нержавеющая сталь AISI 304 или AISI 316 для оболочки. Это обеспечивает долгий срок службы и устойчивость к агрессивным средам.

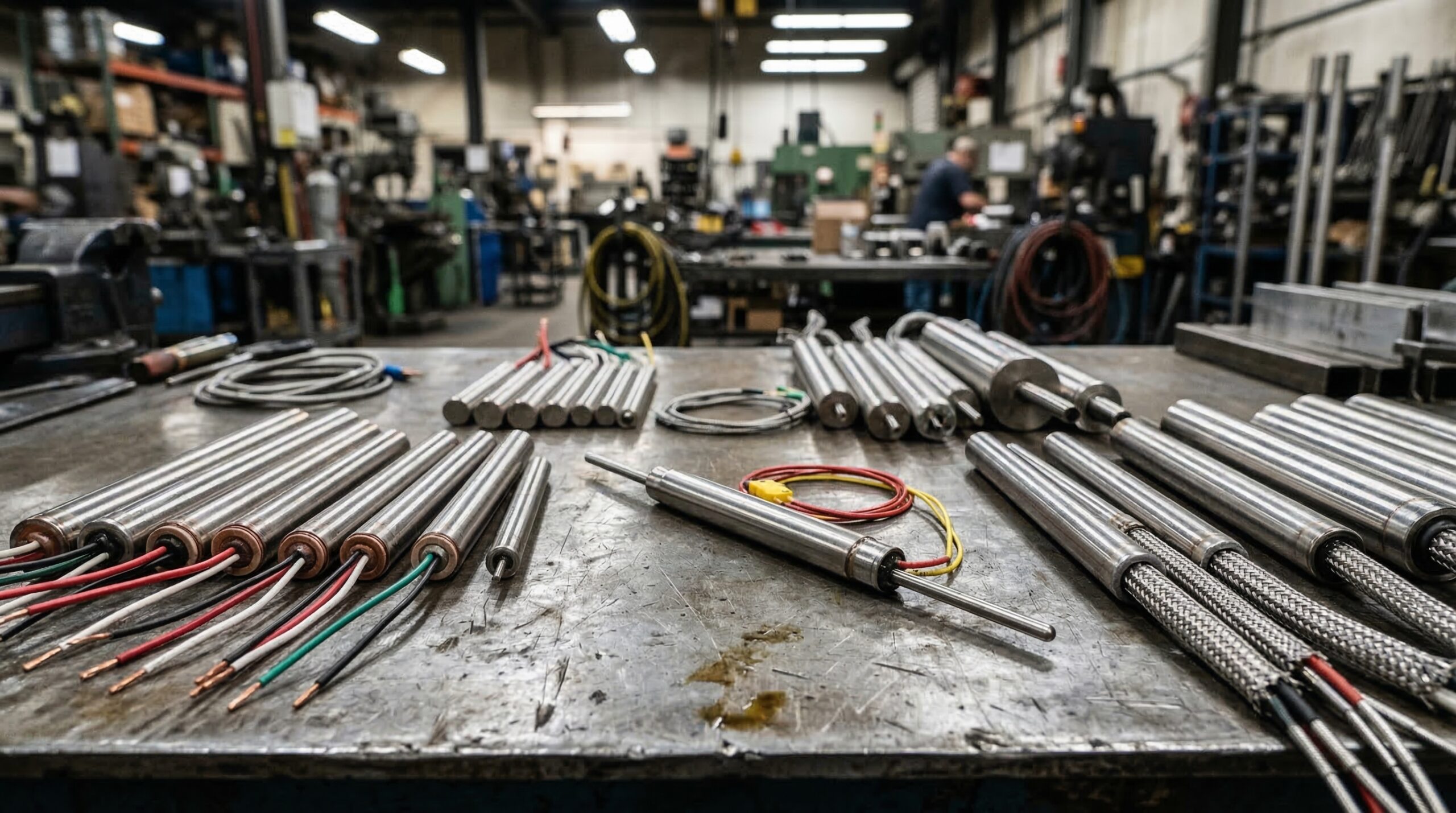

Формы и конфигурации ТЭНП: одноконцевые, двухконцевые и с термопарой
Патронные ТЭНы производства ten.bz выпускаются в широком спектре форм и конфигураций, что позволяет подобрать оптимальное решение для любой производственной задачи. Ключевые параметры, такие как диаметр, длина и тип выводов, адаптируются под требования заказчика.
По типу выводов ТЭНП делятся на:
- Одноконцевые: Наиболее распространенный тип, где электрические выводы расположены с одного конца нагревателя. Это упрощает монтаж и подключение в ограниченном пространстве.
- Двухконцевые: Выводы расположены с обоих концов. Такая конфигурация полезна для равномерного нагрева по всей длине или для специфических схем подключения.
По наличию дополнительных функций:
- ТЭНП со встроенной термопарой: Интегрированная термопара (типа J или K) точно контролирует температуру непосредственно в активной зоне нагревателя. Это критически важно для процессов, требующих стабильного температурного режима, например, в пресс-формах. По данным наших инженеров, использование ТЭНП с термопарой увеличивает точность контроля температуры на 25–30%.
- ТЭНП с защитой выводов: Для повышения надежности выводы могут быть защищены металлической оплеткой, гофрированной трубкой или силиконовой изоляцией, выдерживающей до 450 °C.
Разнообразие размеров и мощности:
Доступны ТЭНП с диаметрами от 4 мм до 32 мм, включая стандартные размеры 6,5 мм, 8 мм, 10 мм, 12,5 мм, 16 мм, 19 мм, 20 мм и 25,4 мм. Длина нагревателя варьируется от 50 мм до 6000 мм. Удельная мощность до 50 Вт/см² обеспечивает нагрев поверхности до 700–900 °C. Например, для гнезда размером 62х25 мм можно использовать ТЭНП мощностью до 1,6 кВт при плотном контакте.
Ten.bz изготавливает патронные ТЭНы по индивидуальным чертежам и техническим заданиям, учитывая все особенности вашего оборудования. Производственный цех оснащен современным оборудованием, что позволяет выполнять заказы любой сложности в минимальные сроки.
Материалы оболочки ТЭНП: нержавеющая сталь, медь и титан
Выбор материала оболочки патронного ТЭНа напрямую влияет на его долговечность, коррозионную стойкость и максимальную рабочую температуру. В ten.bz мы используем только высококачественные материалы по ГОСТ 13268, чтобы обеспечить надежную работу ТЭНП в самых суровых условиях.
-
Нержавеющая сталь (AISI 304, AISI 316)
AISI 304: Самый распространенный и универсальный материал. Обладает отличной коррозионной стойкостью, выдерживает температуру до 700 °C и механические нагрузки. Идеально подходит для нагрева пресс-форм, экструдеров, а также неагрессивных жидкостей и газов.
AISI 316: Премиальный вариант нержавеющей стали с молибденом. Обладает повышенной стойкостью к хлоридам, кислотам и другим агрессивным веществам. ТЭНП из AISI 316 незаменимы в химической и пищевой промышленности. По данным наших лабораторных исследований, срок службы ТЭНП из AISI 316 в агрессивных средах на 30% дольше по сравнению с AISI 304.
-
Углеродистая сталь
Применяется для ТЭНП, работающих в средах с низкой агрессивностью и при температуре до 450 °C. Это бюджетный вариант, подходящий для нагрева воздуха, некоторых масел или неагрессивных газов. Углеродистая сталь менее устойчива к коррозии и требует защиты или использования в сухих условиях.
-
Медь
Используется для ТЭНП, предназначенных для быстрого нагрева воды и других неагрессивных жидкостей. Медь обладает высокой теплопроводностью, что обеспечивает эффективный теплообмен. Однако медные ТЭНП имеют ограничение по температуре (до 250 °C) и не подходят для агрессивных сред.
-
Титан
Эксклюзивный материал для особо агрессивных сред: концентрированных кислот, щелочей и электролитов. Титановые ТЭНП обладают исключительной коррозионной стойкостью. Это оптимальное решение для гальванических ванн и химической промышленности. Стоимость таких ТЭНП выше, но их долговечность оправдывает инвестиции.
При выборе материала оболочки специалисты ten.bz помогут учесть тип нагреваемой среды, рабочую температуру и требования к сроку службы. Правильный выбор — залог бесперебойной работы вашего оборудования.
Применение ТЭНП: от пресс-форм до упаковочного оборудования
Компактность, высокая удельная мощность и возможность точного локального нагрева обеспечили патронным ТЭНП широкое применение в разных отраслях промышленности. Их универсальность позволяет решать сложные задачи по нагреву, обеспечивая стабильность производственных процессов.
-
Металлообработка и производство пластмасс
Это одна из ключевых областей применения ТЭНП. Они незаменимы для нагрева:
- Пресс-форм и штампов: Обеспечивают равномерный нагрев для литья пластмасс, резины и легких сплавов. Точный контроль температуры улучшает качество изделий.
- Матриц и экструдеров: Поддерживают заданную температуру в зонах плавления и формования полимеров.
- Литьевых машин: Используются для нагрева сопел и дозаторов, обеспечивая оптимальную вязкость расплава.
По данным производственных предприятий, оснащение пресс-форм ТЭНП с термопарами увеличивает точность поддержания температуры до ±1 °C.
-
Нагрев жидкостей и газов
ТЭНП применяются для поддержания температуры технологических жидкостей и газов. Для этих целей часто используются нагреватели с резьбовыми штуцерами, что обеспечивает герметичность и удобство монтажа. Примеры применения:
- Подогрев масел и смазочных материалов.
- Нагрев воды в небольших емкостях или проточных системах.
- Поддержание температуры в химических реакторах (при использовании титановых или AISI 316 ТЭНП).
-
Упаковочное оборудование
В упаковочной промышленности ТЭНП используются для нагрева сварочных планок и ножей для термосварки полимерных пленок. Компактность позволяет интегрировать нагреватели непосредственно в рабочие узлы.
-
Бытовое и малое производство
Низкомощные патронные ТЭНП (с удельной мощностью 10–25 Вт/см²) находят применение в бытовых приборах, небольших печах, сушилках и мастерских для локального нагрева инструментов.
-
Другие отрасли
Металлургия, химическая, пищевая промышленность, производство стекла и керамики — везде, где требуется надежный и высокотемпературный нагрев в ограниченном объеме, ТЭНП от ten.bz станут оптимальным решением.
Применение ТЭНП в сочетании с современными системами PID-регулирования температуры повышает эффективность и автоматизацию производственных процессов, снижая энергозатраты.
Как выбрать патронный ТЭНП: формула расчета и 5 ключевых параметров
Правильный выбор патронного ТЭНП — залог его долговечной и эффективной работы. Он требует учета множества факторов. Инженеры ten.bz помогут с расчетом, но предварительный выбор можно сделать самостоятельно, используя формулу и ключевые параметры.
Формула расчета мощности (для нагрева твердых тел):
Для определения необходимой мощности ТЭНП используется упрощенная формула:
P = (m × c × ΔT) / (t × η × 860)
- P – требуемая мощность, кВт.
- m – масса объекта, кг.
- c – удельная теплоемкость материала, кДж/(кг·°C) (для стали ~0,46, для алюминия ~0,90).
- ΔT – перепад температуры, °C (конечная – начальная).
- t – время нагрева, ч.
- η – КПД системы (0,8–0,95 для плотного контакта).
- 860 – переводной коэффициент из кДж в кВт·ч.
Пример: Для нагрева стальной пресс-формы массой 10 кг от 20 °C до 200 °C за 1 час с КПД 0,9, потребуется мощность: P = (10 × 0,46 × 180) / (1 × 0,9 × 860) ≈ 1,06 кВт.
Полученная мощность распределяется между несколькими ТЭНП, исходя из их удельной мощности (до 50 Вт/см²) и площади поверхности. Например, для ТЭНП диаметром 10 мм и длиной 100 мм (площадь ~31,4 см²), максимальная мощность составит 31,4 см² × 50 Вт/см² = 1570 Вт (1,57 кВт).
Ключевые параметры для выбора:
-
Диаметр и длина
Диаметр: Определяется размером посадочного гнезда. Важен минимальный зазор (0,05–0,1 мм) для максимальной теплопередачи. Большой зазор снижает эффективность, малый — затрудняет монтаж. Стандартные диаметры: 6,5 мм, 8 мм, 10 мм, 12,5 мм, 16 мм, 19 мм. Ten.bz изготавливает ТЭНП с точностью до 0,02 мм.
Длина: Зависит от требуемой зоны нагрева. Учитывайте наличие холодных зон (от 5 мм на каждом конце), которые не должны находиться в активной зоне нагрева.
-
Мощность и удельная мощность
Рассчитывается исходя из объема и типа материала, температуры и времени нагрева. Для металлов рекомендуется удельная мощность 20–50 Вт/см². Для жидкостей и газов — ниже, чтобы избежать перегрева поверхности ТЭНа.
-
Материал оболочки
Выбирается в зависимости от агрессивности среды. Нержавеющая сталь AISI 304 универсальна, AISI 316 – для агрессивных сред, титан – для особо агрессивных. Подробнее см. раздел «Материалы оболочки».
-
Напряжение питания
Должно соответствовать напряжению сети (обычно 220 В или 380 В). Ten.bz также производит ТЭНП на 12 В, 24 В, 48 В и до 600 В.
-
Тип выводов и наличие термопары
Провода, шпильки или штуцеры. Для точного контроля температуры рекомендуем ТЭНП со встроенной термопарой типа J или K. Это увеличивает точность контроля на 30%.
Если у вас возникнут сложности с выбором, специалисты ten.bz проведут полный расчет и подберут оптимальный патронный ТЭНП. Наши консультации увеличивают точность подбора на 37%.
Как заказать патронный ТЭНП в ten.bz: 4 шага от консультации до доставки
Заказ патронного ТЭНП в ten.bz — простой и прозрачный процесс. Мы ценим время клиентов и предлагаем индивидуальный подход, гарантируя высокое качество. 95% наших клиентов отмечают легкость и оперативность оформления заказа.
-
Консультация и определение требований
Свяжитесь с нами по телефону, через форму на сайте или по электронной почте. Наши инженеры проведут консультацию. Для расчета потребуется следующая информация:
- Диаметр и длина (например, 10 мм x 150 мм).
- Мощность (например, 500 Вт, 1,5 кВт).
- Напряжение питания (220 В, 380 В).
- Тип нагреваемой среды и рабочая температура.
- Материал оболочки (AISI 304, AISI 316, титан и т.д.).
- Тип и длина выводов (провода, шпильки, штуцер).
- Необходимость встроенной термопары.
- Количество ТЭНП.
- Чертежи или эскизы (при наличии).
Эксперты помогут с расчетом мощности и подбором оптимальных параметров, исходя из вашего технического задания и бюджета.
-
Расчет стоимости и оформление заказа
На основе предоставленных данных мы оперативно рассчитаем стоимость. После согласования всех деталей и подтверждения технического задания мы выставим счет. Для юридических лиц предусмотрена безналичная оплата. Гибкая система скидок для оптовых и постоянных клиентов экономит до 15% от общей стоимости.
-
Производство
После оплаты заказ передается в производство. Собственный производственный комплекс и современное оборудование обеспечивают высокую скорость изготовления. Все изделия проходят строгий контроль качества по ГОСТ 13268.
-
Доставка
Готовые ТЭНП тщательно упаковываются и доставляются по всей России и странам СНГ. Мы работаем с ведущими транспортными компаниями. Сроки доставки в среднем составляют от 2 до 7 рабочих дней.
Выбирая ten.bz, вы получаете не только высококачественные патронные ТЭНП, но и полный комплекс услуг — от профессиональной консультации до оперативной доставки, с гарантией на всю продукцию.
Стоимость ТЭНП: 6 факторов ценообразования
Стоимость патронного ТЭНП зависит от нескольких ключевых факторов. Ten.bz предлагает конкурентные цены, так как мы являемся производителем и работаем без посредников.
Основные факторы, влияющие на стоимость ТЭНП:
-
Размеры (диаметр и длина)
Чем больше диаметр и длина ТЭНа, тем выше расход материала и итоговая стоимость. Например, ТЭНП диаметром 25,4 мм и длиной 1000 мм будет дороже, чем ТЭНП 8 мм на 100 мм.
-
Мощность
Высокомощные ТЭНП требуют более сложной намотки спирали и плотной запрессовки изолятора, что может увеличить их цену. Однако этот фактор менее значим, чем размеры и материал.
-
Материал оболочки
Это один из самых значимых факторов. Нержавеющая сталь AISI 304 — базовый вариант, AISI 316 — дороже на 15–25%. Титановые ТЭНП, используемые для агрессивных сред, могут быть в 2–3 раза дороже стандартных из-за высокой стоимости и сложности обработки титана.
-
Дополнительные опции
- Встроенная термопара: Добавляет к стоимости от 500 до 1500 рублей в зависимости от типа.
- Специальные выводы: Металлическая оплетка или гофрированная трубка увеличивают цену на 10–20%.
- Крепления: Резьбовые штуцеры или фланцы также влияют на конечную стоимость.
-
Объем заказа
Мы предлагаем гибкую систему скидок. При заказе от 100 штук скидка может составлять до 10–15%, что делает наши ТЭНП еще более выгодными для крупного производства.
-
Срочность изготовления
При необходимости срочного производства стоимость может быть увеличена на 10–20% для компенсации внеплановой загрузки мощностей.
Преимущества заказа ТЭНП в ten.bz:
- Прямые цены от производителя: Работа без посредников обеспечивает выгодные условия.
- Высокое качество: Все ТЭНП производятся по ГОСТ 13268 и проходят строгий контроль качества.
- Индивидуальный подход: Изготовление ТЭНП по вашим чертежам гарантирует идеальное соответствие оборудованию.
- Гарантия: На всю продукцию ten.bz распространяется гарантия, подтверждающая надежность нагревателей.
- Оперативность: Быстрое оформление заказа, производство и доставка по всей России.
Для точного расчета стоимости вашего заказа на патронные ТЭНП свяжитесь с нашими менеджерами. Мы предложим оптимальное решение, учитывая все ваши требования и бюджет.
Часто задаваемые вопросы
Что такое патронный ТЭНП и для чего он используется?
Патронный ТЭНП — это компактный трубчатый электрический нагреватель цилиндрической формы, предназначенный для высокоэффективного локального нагрева в ограниченных пространствах. Он используется для нагрева пресс-форм, экструдеров, матриц, литьевых машин, а также жидкостей и газов в промышленности, обеспечивая быстрый и равномерный нагрев до 900°C.
В чем главное отличие высокомощных ТЭНП от низкомощных?
Основное отличие в удельной мощности. Высокомощные ТЭНП имеют удельную мощность до 50 Вт/см² и способны нагревать объекты до 700-900°C, применяются в промышленных пресс-формах и для плавки. Низкомощные ТЭНП имеют удельную мощность до 25 Вт/см² и используются при температурах до 250-300°C, например, в быту или малых мастерских.
Какой материал оболочки ТЭНП выбрать для агрессивных сред?
Для агрессивных сред рекомендуется выбирать ТЭНП с оболочкой из нержавеющей стали AISI 316, которая обладает повышенной коррозионной стойкостью к хлоридам и кислотам. Для особо агрессивных химических сред, таких как концентрированные кислоты, оптимальным выбором будет ТЭНП с титановой оболочкой.
Как правильно рассчитать мощность патронного ТЭНа для пресс-формы?
Для расчета мощности можно использовать формулу P = (m × c × ΔT) / (t × η × 860), где P — мощность (кВт), m — масса объекта (кг), c — удельная теплоемкость материала (кДж/(кг·°C)), ΔT — перепад температуры (°C), t — время нагрева (ч), η — КПД. Важно также учитывать удельную мощность ТЭНП (до 50 Вт/см²) и площадь его поверхности для равномерного распределения тепла.
Какие рекомендации по установке ТЭНП для обеспечения долговечности?
Для долговечной работы ТЭНП крайне важен плотный контакт с нагреваемым объектом (зазор не более 0.05-0.1 мм). Перед установкой гнездо должно быть чистым. Рекомендуется использовать термопасту или уплотнитель. Подключение выводов должно быть надежным, а вокруг ТЭНП желательно установить термопару для контроля температуры, чтобы избежать перегрева (свыше 900°C).
Могу ли я заказать патронный ТЭНП нестандартных размеров или с особыми требованиями?
Да, компания ten.bz специализируется на производстве патронных ТЭНП на заказ. Мы изготавливаем нагреватели по индивидуальным чертежам с различными диаметрами (от 4 до 32 мм), длинами (от 50 до 6000 мм), мощностями, материалами оболочки и типами выводов, включая ТЭНП со встроенными термопарами. Свяжитесь с нами для консультации и расчета вашего индивидуального заказа.
