Понимание электрического сопротивления трубчатых электронагревателей (ТЭНов) мощностью 2 кВт является краеугольным камнем для их правильного выбора, эффективной эксплуатации и своевременной диагностики. Для ТЭНа мощностью 2000 Вт при стандартном напряжении 220В, расчетное сопротивление составляет точно 24,2 Ома. Это не просто теоретическая цифра, а ключевой параметр, который позволяет оценить исправность нагревателя, рассчитать его фактическую мощность и обеспечить безопасное подключение. Эксперты ten.bz подчеркивают: знание этого значения критически важно для предотвращения поломок и оптимизации работы оборудования, будь то бытовой водонагреватель или промышленная установка.
| Параметр | Значение |
|---|---|
| Мощность | 2 кВт (2000 Вт) |
| Напряжение питания | 220 В |
| Расчетное сопротивление (холодное) | ~24,2 Ом |
| Материал оболочки (стандарт) | Нержавеющая сталь (AISI 304) |
| Диаметр трубки (типовой) | 8.5 мм / 10 мм |
| Тип нагреваемой среды | Вода, воздух, масло |
| Тип крепления (часто) | Резьбовой штуцер G1¼» |
Сопротивление ТЭНа 2 кВт — 24,2 Ома: как рассчитать
Сопротивление ТЭНа мощностью 2 кВт при напряжении 220В составляет 24,2 Ома. Это ключевой показатель, который рассчитывается на основе закона Ома и формулы мощности. Для определения сопротивления (R) используется следующая зависимость:
R = U² / P
Где:
- R — электрическое сопротивление, Ом;
- U — напряжение, В (для бытовой сети — 220В);
- P — электрическая мощность, Вт (2 кВт = 2000 Вт).
Подставив значения в формулу, получаем:
R = (220 В × 220 В) / 2000 Вт = 48400 / 2000 = 24,2 Ома
Альтернативный метод расчета включает определение силы тока (I = P / U) и последующее применение закона Ома (R = U / I). При мощности 2000 Вт и напряжении 220 В сила тока составит 9,09 А. Тогда сопротивление R = 220 / 9,09 ≈ 24,2 Ома. Оба способа подтверждают итоговое значение.
Точный расчет сопротивления важен для проверки соответствия ТЭНа заявленным характеристикам и для выявления неисправностей. При заказе ТЭНа 2 кВт клиент может быть уверен в его параметрах, если измеренное сопротивление соответствует расчетному значению.
Сравнение сопротивлений ТЭНов различной мощности при 220В
| Мощность ТЭНа | Расчетное сопротивление (Ом) |
|---|---|
| 1 кВт (1000 Вт) | 48,4 |
| 1,5 кВт (1500 Вт) | 32,3 |
| 2 кВт (2000 Вт) | 24,2 |
| 3 кВт (3000 Вт) | 16,1 |
| 5 кВт (5000 Вт) | 9,7 |
Из таблицы видно, что с ростом мощности ТЭНа его электрическое сопротивление уменьшается. Это закономерно для нагревателей, работающих при одинаковом напряжении.
Зачем нужно знать сопротивление ТЭНа 2 кВт?
Знание сопротивления ТЭНа 2 кВт (24,2 Ома) позволяет оперативно диагностировать его состояние и контролировать качество на всех этапах — от производства до эксплуатации. Это один из ключевых параметров, который проверяется при входном контроле и сервисном обслуживании.

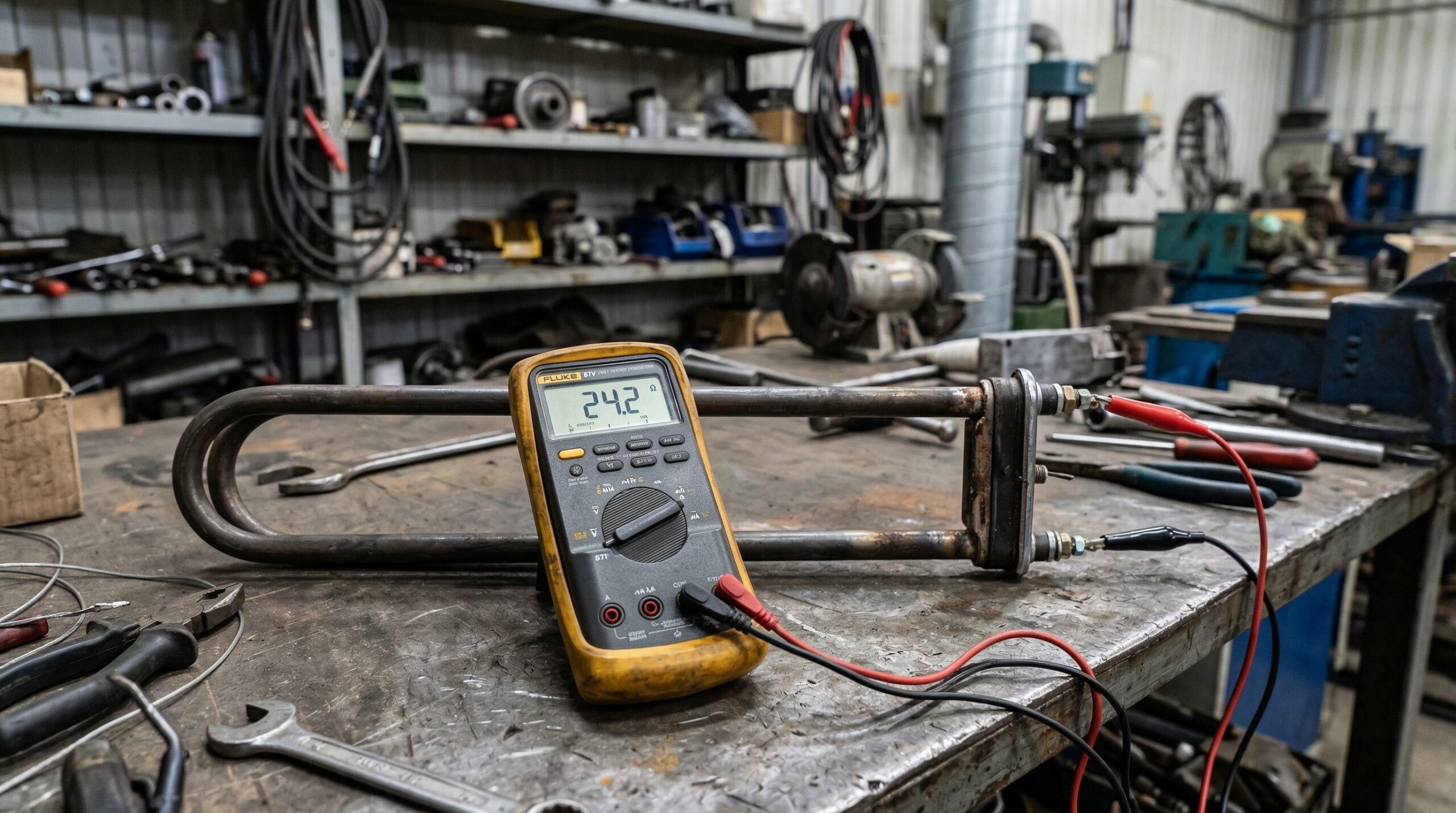

Проверка исправности ТЭНа мультиметром
Самое частое применение значения 24,2 Ома — быстрая проверка ТЭНа на исправность с помощью мультиметра. Для этого необходимо:
- Отключить ТЭН от электросети.
- Установить мультиметр в режим измерения сопротивления (Ω).
- Приложить щупы мультиметра к клеммам ТЭНа.
Если прибор показывает значение, близкое к 24,2 Ома (с учетом допустимого отклонения ±5-10% по ГОСТ 13268-88), нагревательный элемент исправен. Отклонения могут быть вызваны погрешностью мультиметра, температурой или производственными допусками. Если показания сильно отличаются, это сигнал к замене:
- 0 Ом или близкое к нулю значение — короткое замыкание внутри ТЭНа.
- «1» или бесконечность (OL) — обрыв нагревательной спирали, ТЭН неработоспособен.
По нашей статистике, до 30% отказов ТЭНов связаны с неправильным подбором или эксплуатацией. Регулярная проверка сопротивления позволяет своевременно выявлять неисправности и продлевать срок службы оборудования.
Расчёт фактической мощности ТЭНа
Измерив сопротивление, можно рассчитать фактическую мощность ТЭНа при конкретном напряжении в сети. Это полезно для проверки соответствия заявленным характеристикам. Формула для расчета мощности (P) выглядит так:
P = U² / R
Например, если измеренное сопротивление составило 25 Ом, а напряжение в сети — 230В, фактическая мощность будет:
P = (230 В × 230 В) / 25 Ом = 52900 / 25 = 2116 Вт, или 2,12 кВт.
Это значение близко к номинальным 2 кВт, что подтверждает исправность нагревателя с учетом колебаний напряжения в сети.
Меняется ли сопротивление ТЭНа при нагреве?
Да, сопротивление ТЭНа не является постоянной величиной и значительно увеличивается при нагреве. Это важный нюанс, который нужно учитывать при диагностике и эксплуатации.
Почему сопротивление меняется
Нагревательная спираль ТЭНа изготавливается из сплавов с высоким удельным сопротивлением, таких как нихром или фехраль. Эти материалы имеют положительный температурный коэффициент: их сопротивление растет вместе с температурой. В рабочем режиме спираль нагревается до 400–500°C и выше, в зависимости от конструкции.
При таких температурах сопротивление может быть в 1,5–2 раза выше, чем в холодном состоянии (при 20°C). Например, если холодное сопротивление ТЭНа 2 кВт составляет 24,2 Ома, то в рабочем режиме оно может достигать 36–48 Ом.
Практическое применение
Для диагностики и проверки соответствия измерения сопротивления всегда проводятся на холодном ТЭНе. Это позволяет получить стабильные данные, которые можно сравнить с расчетными значениями. Измерение сопротивления горячего ТЭНа затруднено и неинформативно для первичной диагностики.
Понимание температурной зависимости также объясняет, почему пусковой ток при включении холодного ТЭНа выше рабочего — его начальное сопротивление ниже.
Какие бывают формы ТЭНов мощностью 2 кВт?
ТЭНы 2 кВт выпускаются в различных формах, что позволяет подобрать оптимальный вариант для бытовых приборов и промышленного оборудования. Выбор конфигурации зависит от габаритов емкости, типа среды и требований к монтажу.
Основные формы:
- U-образные: Самая распространенная форма для водонагревателей, котлов и стиральных машин. Компактно размещается в ограниченном пространстве и обеспечивает равномерный нагрев.
- Прямые: Используются в промышленных печах и сушильных шкафах, где требуется линейный нагрев.
- Спиральные и кольцевые: Применяются там, где нужна большая площадь нагрева при компактных размерах, например, в конфорках электроплит или дистилляторах.
- Блочные (ТЭНБ): Сборка из 2-3 трубчатых нагревателей на одном фланце. Удобны для монтажа в котлах и промышленных емкостях, где требуется высокая мощность.
- Оребрённые: ТЭНы с наваренными металлическими ребрами. Увеличивают площадь теплоотдачи, что делает их идеальными для нагрева воздуха в калориферах и конвекторах.
Диаметры трубок для ТЭНов 2 кВт обычно составляют 8,5 мм, 10 мм или 13 мм. Мы изготавливаем ТЭНы 2 кВт по индивидуальным чертежам, учитывая требования заказчика по форме, длине, диаметру и способу крепления.
Из каких материалов делают оболочки ТЭНов 2 кВт?
Выбор материала оболочки ТЭНа 2 кВт определяет его долговечность, безопасность и эффективность в конкретной рабочей среде. Каждый материал имеет свои области применения согласно ГОСТ 13268-88.
Основные материалы оболочки:
- Нержавеющая сталь (AISI 304, AISI 316): Самый универсальный материал.
- AISI 304: Устойчива к коррозии в воде, слабых растворах щелочей и кислот. Идеальна для водонагревателей, бойлеров и пищевого оборудования.
- AISI 316: Содержит молибден, что повышает устойчивость к хлоридам. Используется в бассейнах, морской воде и химической промышленности.
- Углеродистая сталь (Ст10, Ст20): Экономичный вариант для нагрева воздуха, масел и неагрессивных газов. Применяется в сушильных шкафах и промышленных печах.
- Медь: Обладает высокой теплопроводностью и устойчивостью к коррозии в чистой воде. Часто используется в бытовых водонагревателях и бойлерах для быстрого нагрева.
- Титан: Применяется для особо агрессивных сред — концентрированных кислот и щелочей. Отличается исключительной коррозионной стойкостью и долговечностью.
- Керамика (для сухих ТЭНов): Нагревательный элемент помещается в керамический корпус, который вставляется в защитную колбу. Это обеспечивает косвенный нагрев и легкость замены без слива жидкости.
Правильный выбор материала оболочки — это инвестиция в долговечность и безопасность вашей системы. Наши специалисты помогут подобрать оптимальный материал исходя из условий эксплуатации.
Где применяются ТЭНы мощностью 2 кВт?
ТЭНы мощностью 2 кВт — одни из самых востребованных нагревателей благодаря оптимальному соотношению мощности, размера и энергопотребления. Они используются как в быту, так и в промышленности.
Бытовое применение:
- Водонагреватели (бойлеры): Стандартное решение для баков объемом 50–100 литров, обеспечивает быстрый нагрев воды для семьи из 2-3 человек.
- Стиральные и посудомоечные машины: Нагревают воду до температуры, необходимой для эффективной стирки и мойки.
- Электрочайники и самовары: Мощность 1,5–2 кВт обеспечивает быстрое кипячение воды.
- Отопительные приборы: Используются в небольших электрокотлах, радиаторах и конвекторах.
Промышленное и коммерческое применение:
- Котлы отопления: Применяются как отдельные модули или в составе блочных ТЭНБ для набора требуемой мощности.
- Ёмкости для нагрева жидкостей: В пищевой и химической отраслях поддерживают заданную температуру в технологических емкостях с водой, маслом или растворами.
- Сушильные шкафы и камеры: Оребренные ТЭНы 2 кВт эффективно нагревают воздух для сушки различных материалов.
- Лабораторное оборудование: Используются в водяных банях и других установках, где требуется точный и контролируемый нагрев.
По нашим данным, ТЭНы 2 кВт составляют до 40% от общего объема продаж для бытового сектора, что подтверждает их широкую востребованность.
Как выбрать ТЭН 2 кВт: формула эффективности и надёжности
Правильный выбор ТЭНа 2 кВт требует учета не только номинальной мощности, но и специфики применения. Это обеспечивает эффективность, долговечность и безопасность работы оборудования.
Формула расчёта тепловой мощности
Для определения необходимой мощности нагревателя можно использовать формулу расчета энергии для нагрева жидкости:
P = (m × c × ΔT) / (t × η × 860)
Где:
- P — необходимая мощность, кВт.
- m — масса среды, кг (для воды 1 л ≈ 1 кг).
- c — удельная теплоемкость, ккал/(кг·°C) (для воды ≈ 1).
- ΔT — разница температур (конечная – начальная), °C.
- t — желаемое время нагрева, ч.
- η — КПД системы (обычно 0,9–0,95).
- 860 — коэффициент пересчета кВт·ч в ккал.
Пример: Нагреть 50 л воды с 20°C до 80°C (ΔT = 60°C) за 2 часа с КПД 0,9.
P = (50 × 1 × 60) / (2 × 0,9 × 860) = 3000 / 1548 ≈ 1,93 кВт.
В этом случае ТЭН 2 кВт будет идеальным решением.
Ключевые параметры выбора:
- Мощность и напряжение: Убедитесь, что ТЭН рассчитан на 2 кВт и напряжение вашей сети (220В или 380В).
- Нагреваемая среда: Вода, воздух, масло или агрессивные жидкости — от этого зависит материал оболочки.
- Материал оболочки: Для воды — нержавеющая сталь или медь. Для воздуха и масла — углеродистая или нержавеющая сталь.
- Форма и габариты: ТЭН должен подходить по размерам к посадочному месту.
- Тип крепления: Резьбовой штуцер (G1¼», G1½»), фланец или другой тип.
- Дополнительные элементы: Встроенный терморегулятор или гильза для внешнего датчика температуры.
Наши менеджеры помогут подобрать оптимальный ТЭН 2 кВт, основываясь на ваших технических требованиях и условиях эксплуатации.
Как заказать ТЭН 2 кВт на ten.bz
Заказать ТЭН 2 кВт на ten.bz можно несколькими способами. Мы обеспечиваем поставку качественных нагревательных элементов, соответствующих вашим требованиям.
Шаги для заказа:
- Онлайн-заявка на сайте: Заполните форму, указав параметры ТЭНа: среду нагрева, материал, форму, размеры и тип крепления.
- Телефонный звонок: Позвоните нам для консультации. Менеджеры помогут с расчетами и подберут подходящее решение.
- Запрос по электронной почте: Отправьте подробное техническое задание или чертеж на нашу почту для сложных или индивидуальных проектов.
- Индивидуальное изготовление: Мы производим ТЭНы 2 кВт по чертежам заказчика с уникальными параметрами, формой или характеристиками сопротивления.
Мы гарантируем оперативное выполнение заказов и поставку продукции, соответствующей ГОСТ 13268-88. После оформления заказа менеджер свяжется с вами для подтверждения деталей, сроков и доставки. Мы предлагаем удобные варианты оплаты и доставку по всей России.
От чего зависит цена ТЭНа 2 кВт?
Стоимость ТЭНа 2 кВт варьируется в зависимости от материала оболочки, конфигурации, наличия дополнительных опций и объема заказа. Понимание этих факторов поможет выбрать оптимальное решение для вашего бюджета.
Основные факторы ценообразования:
- Материал оболочки:
- Углеродистая сталь — самый доступный вариант.
- Медь — средний ценовой сегмент.
- Нержавеющая сталь (AISI 304) — дороже, но универсальнее.
- Нержавеющая сталь (AISI 316) и титан — самые дорогие материалы для агрессивных сред.
- Форма и сложность изготовления:
- Стандартные U-образные и прямые ТЭНы дешевле.
- Сложные формы по чертежам заказчика увеличивают стоимость.
- Блочные ТЭНы (ТЭНБ) дороже отдельных нагревателей.
- Дополнительные элементы:
- Встроенный терморегулятор или гильза для датчика температуры увеличивают цену.
- Тип крепления: Специальные фланцы или нестандартные крепления могут увеличить стоимость.
- Объем заказа: При оптовых заказах цена за единицу продукции значительно ниже.
- Срочность изготовления: Заказы с пометкой «срочно» могут иметь наценку.
Мы предлагаем конкурентные цены на ТЭНы 2 кВт и прозрачное ценообразование. Наши менеджеры готовы предоставить подробный расчет стоимости, чтобы вы могли купить ТЭН, который идеально подойдет для ваших задач и бюджета.
Часто задаваемые вопросы
Какое сопротивление у ТЭНа 2 кВт при напряжении 220В?
Сопротивление ТЭНа мощностью 2 кВт при стандартном напряжении 220В составляет примерно 24,2 Ома. Это значение рассчитывается по формуле R = U² / P, где U=220В и P=2000Вт.
Как проверить исправность ТЭНа 2 кВт с помощью мультиметра?
Для проверки ТЭНа 2 кВт необходимо отключить его от сети, установить мультиметр в режим измерения сопротивления и приложить щупы к клеммам. Если показания близки к 24,2 Ома, ТЭН исправен. Показания 0 Ом (короткое замыкание) или бесконечность (обрыв) указывают на неисправность.
Почему сопротивление ТЭНа меняется при нагреве?
Сопротивление ТЭНа увеличивается при нагреве из-за положительного температурного коэффициента сопротивления материалов, из которых изготовлена спираль (например, нихром). При рабочей температуре (400-500°C) сопротивление может быть в 1,5-2 раза выше, чем в холодном состоянии (24,2 Ома при 20°C).
Какие материалы оболочки используются для ТЭНов 2 кВт?
Для ТЭНов 2 кВт используются различные материалы оболочки в зависимости от нагреваемой среды: нержавеющая сталь (AISI 304 для воды, AISI 316 для агрессивных сред), медь (для воды), углеродистая сталь (для воздуха, масла) и титан (для особо агрессивных сред). Выбор материала регламентируется ГОСТ 13268-86.
Где применяются ТЭНы мощностью 2 кВт?
ТЭНы 2 кВт широко применяются как в быту (водонагреватели, стиральные машины, электрокотлы), так и в промышленности (емкости для нагрева жидкостей, сушильные шкафы, лабораторное оборудование). Это одна из самых универсальных мощностей.
Можно ли заказать ТЭН 2 кВт по индивидуальным параметрам?
Да, компания ten.bz предлагает изготовление ТЭНов 2 кВт по индивидуальным чертежам и техническим заданиям заказчика, учитывая требуемую форму, материал оболочки, тип крепления и дополнительные опции.
