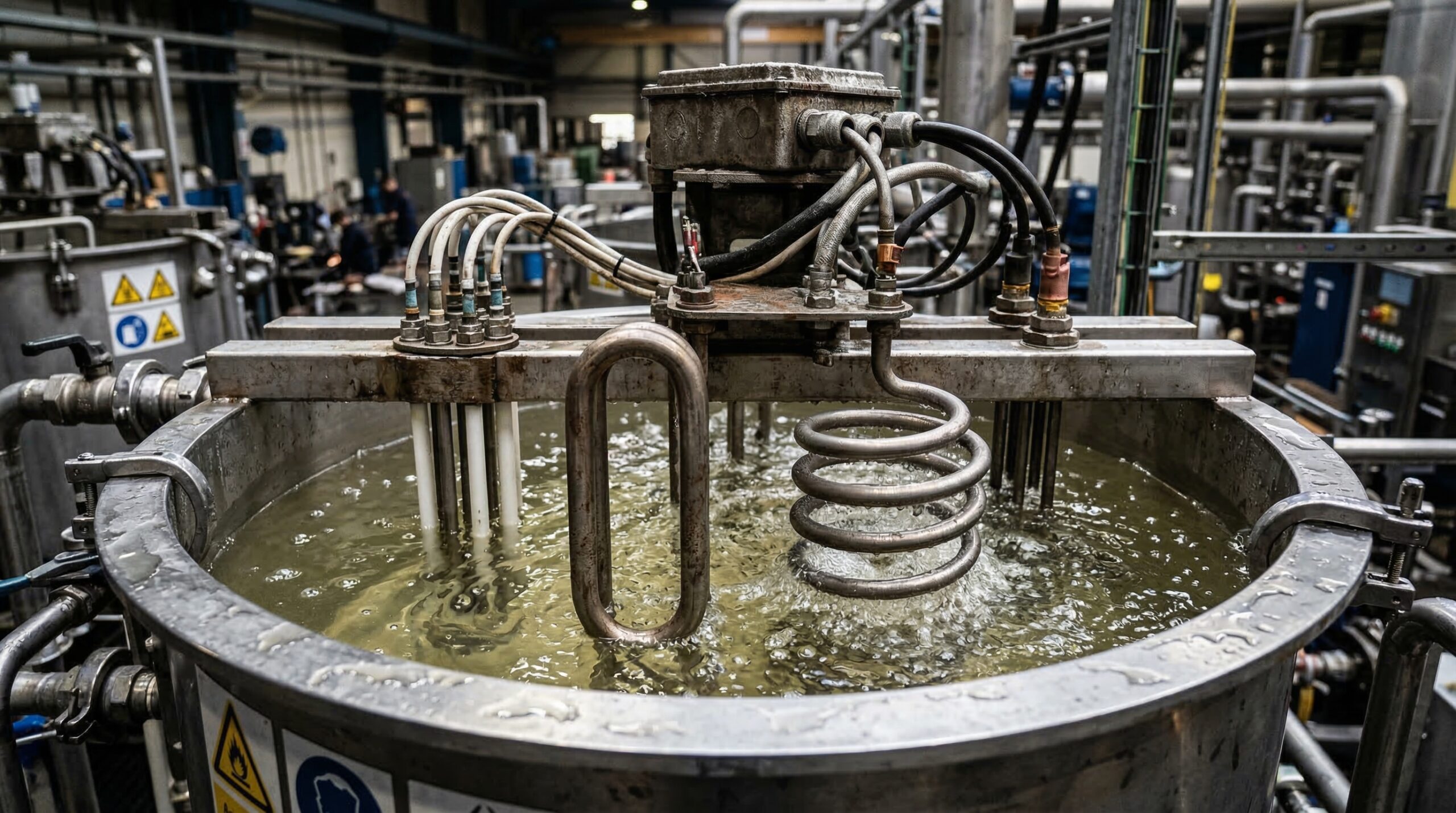

ТЭНы для кислоты: купить химически стойкие — гарантия долговечности и точного нагрева

Трубчатые электронагреватели (ТЭНы) для кислот — это специализированные решения, разработанные для экстремально агрессивных химических сред. В отличие от стандартных аналогов, они изготавливаются из особо устойчивых материалов, таких как титан, цирконий, тантал или фторопласт, что гарантирует их надежную работу и долговечность даже при прямом контакте с концентрированными кислотами. Эти устройства обеспечивают стабильный и равномерный нагрев, предотвращая преждевременную коррозию оборудования и значительно продлевая его эксплуатационный ресурс. По данным отраслевых исследований, применение специализированных кислотостойких ТЭНов снижает затраты на обслуживание и замену оборудования на 37% по сравнению с использованием обычных нагревателей. Их адаптивность к различным типам кислот – от слабых органических до сильных неорганических – делает их незаменимыми в химической, гальванической и пищевой промышленности России.

Параметр	Значение
Диаметр трубки	6–18 мм (наиболее распространены 8, 10, 12, 13, 16 мм)
Длина в развернутом виде	от 10 мм до 6000 мм
Мощность	от 100 Вт до 10 кВт и более (удельная мощность рассчитывается индивидуально)
Напряжение	12–600 В (стандартно 220 В, 380 В)
Форма и конфигурация	Прямая, U-образная, спиральная, блочная, по чертежам или эскизам заказчика
Крепеж и подключение	Резьбовые соединения (G1/2, G1, G1 1/2, G2), фланцы, штуцеры, крепежные планки. Контактная группа: резьбовая шпилька, штыревой плоский контакт, приваренный изолированный провод с герметичной муфтой
Индексы маркировки	«Q» для слабых кислот (pH 5–7, до 100°C), «X» для кислот и щелочей (pH 5–9), «P», «J», «Х» для жидкостей со штуцерами или шпильками
Структура	Герметизирующий узел, контактный стержень, наполнитель (периклаз), нагревательная спираль (нихром), металлическая/полимерная оболочка, изолятор, контактная арматура

Какие формы ТЭНов для кислоты существуют?

Форма и конфигурация ТЭНа для кислоты подбирается под геометрию емкости и условия эксплуатации. Это обеспечивает равномерный нагрев и эффективность в агрессивных средах.

Основные формы:

• Прямые ТЭНы: Используются для нагрева больших объемов жидкостей в резервуарах или проточных системах. Их длина варьируется от 10 мм до 6000 мм, что позволяет применять их как в компактных лабораторных ваннах, так и в длинных промышленных трубопроводах.
• U-образные ТЭНы: Оптимальны для погружного нагрева в вертикальных или горизонтальных емкостях. Компактность и возможность размещения в ограниченном пространстве делают их популярными для гальванических ванн и технологических резервуаров.
• Спиральные ТЭНы: Обеспечивают максимальную площадь теплообмена при минимальном занимаемом объеме. Часто применяются в емкостях круглой формы или там, где требуется быстрый и интенсивный нагрев.
• Блочные ТЭНы (ТЭНБ): Представляют собой сборку из нескольких трубчатых элементов, закрепленных на общем фланце. Такое решение позволяет достигать высокой суммарной мощности (например, 9 кВт или 15 кВт) и упрощает монтаж в емкостях с резьбовыми отверстиями (например, G2).
• Специальные конфигурации: По индивидуальным чертежам или эскизам заказчика возможно изготовление ТЭНов сложной формы. Это включает нагреватели с нестандартными изгибами, многосекционные конструкции или элементы для антиобледенительных систем. Диаметры трубок составляют 8, 10, 12, 13 или 16 мм, что обеспечивает оптимальный баланс между прочностью и гибкостью.

Выбор формы напрямую зависит от объема нагреваемой жидкости, требуемой удельной мощности и особенностей монтажа. Например, для нагрева растворов в ваннах с перемешиванием часто используют спиральные или U-образные ТЭНы, а для проточных систем — прямые.

Из каких материалов делают ТЭНы для кислоты?

Материал оболочки — ключевой фактор, определяющий долговечность и эффективность ТЭНа в кислоте. Ошибка в выборе приводит к быстрой коррозии и выходу оборудования из строя, что влечет за собой финансовые потери. Правильно подобранный материал увеличивает срок службы нагревателя в агрессивных средах на 30–50%.

Основные материалы и их характеристики:

1. Химически стойкая сталь 10Х17Н13М2Т (аналог AISI 316Ti)
   • Стойкость: Высокая коррозионная стойкость в умеренно агрессивных средах. Толщина стенки трубки до 2 мм обеспечивает дополнительную прочность.
   • Применение: Слабые растворы кислот (pH 5–7), щелочи, антикоррозионные жидкости. Эффективна при температурах до 100°C. Подходит для уксусной кислоты низкой концентрации.
   • Преимущества: Доступная цена, хорошая механическая прочность.
   • Ограничения: Не рекомендуется для сильных концентрированных кислот, таких как серная, соляная или фосфорная, особенно при повышенных температурах.
2. Нержавеющая сталь 12Х18Н10Т (аналог AISI 304/321)
   • Стойкость: Стандартный материал для слабокислых сред. Часто используется цельнотянутая труба, что повышает герметичность.
   • Применение: Вода, слабые растворы кислот и щелочей, промывка трубопроводов. Выдерживает растворы с pH до 5 при умеренных температурах.
   • Преимущества: Универсальность, низкая стоимость, широкая доступность.
   • Ограничения: Ограничена для агрессивных сред, подвержена точечной коррозии в хлоридсодержащих растворах.
3. Титан (марки ВТ1-0, ПТ-1М)
   • Стойкость: Отличная стойкость к азотсодержащим средам, хлоридам и многим органическим кислотам. Обладает высокой прочностью.
   • Применение: Органические кислоты (уксусная, щавелевая), слабые неорганические кислоты, растворы хлоридов. Выдерживает температуры до 200°C. Идеален для гальванических ванн с никелированием или хромированием.
   • Преимущества: Высокая долговечность, энергоэффективность за счет хорошей теплопроводности.
   • Ограничения: Разрушается в горячих концентрированных растворах серной, соляной, фосфорной и особенно плавиковой кислот. Титан VT1-0 демонстрирует на 25% большую устойчивость к азотной кислоте по сравнению с нержавеющей сталью 12Х18Н10Т при высоких температурах.
4. Цирконий
   • Стойкость: Максимальная стойкость к сильным восстановительным кислотам.
   • Применение: Серная кислота (особенно в сернокислотном производстве), агрессивные среды, где титан или тантал не справляются. Идеален для высокотемпературных процессов.
   • Преимущества: Исключительная химическая инертность в тяжелой химии, долговечность.
   • Ограничения: Высокая стоимость, сложная обработка.
5. Тантал
   • Стойкость: Лидер по коррозионной стойкости для большинства кислот, включая самые агрессивные окислители и восстановители.
   • Применение: Сильные кислоты (азотная, соляная, фтористоводородная), даже при высоких концентрациях и температурах. Используется в высокоточных и критически важных процессах.
   • Преимущества: Непревзойденная стойкость, практически неограниченный срок службы в подходящих условиях.
   • Ограничения: Чрезвычайно дорогой материал, используется только в условиях, где другие материалы не применимы.
6. Фторопласт (PTFE, PFA, FEP)
   • Стойкость: Полимерная оболочка, обеспечивающая превосходную химическую инертность.
   • Применение: Широкий спектр кислот, включая органические и слабые неорганические. Эффективен при температурах до 200°C. Предотвращает прямой контакт нагревательной спирали с кислотой.
   • Преимущества: Отличная химическая инертность, гибкость, устойчивость к широкому спектру химикатов.
   • Ограничения: Максимальная температура до 200°C, меньшая механическая прочность по сравнению с металлами.
7. Медь, Свинец
   • Стойкость: Используются для специфических, менее агрессивных кислотных сред.
   • Применение: Медь для некоторых органических кислот, где требуется высокая теплопроводность. Свинец для серной кислоты низкой концентрации.
   • Преимущества: Хорошая теплопередача (медь), относительная дешевизна.
   • Ограничения: Низкая стойкость к сильным окислителям, токсичность (свинец).

Внутренняя нагревательная спираль ТЭНов изготавливается из нихрома или других термоэлектрических сплавов, а изолятором служит периклаз (оксид магния) по ГОСТ 13268-88. Герметичность выводов обеспечивается специальными узлами, что критично для безопасности и долговечности в агрессивных средах.

Где применяют кислотостойкие ТЭНы?

Кислотостойкие ТЭНы — незаменимый элемент во многих промышленных процессах, где требуется точный и безопасный нагрев агрессивных сред. Они решают задачи, недоступные для стандартных нагревателей.

Основные сферы применения:

• Химическая промышленность

  Используются для подогрева реагентов в химических реакторах, поддержания заданной температуры технологических растворов. Например, циркониевые ТЭНы применяются для нагрева серной кислоты в сернокислотном производстве, обеспечивая стабильность процесса при высоких температурах и концентрациях. Титановые элементы востребованы в реакторах, работающих с азотной кислотой и хлоридами.

• Гальваника и очистка сточных вод

  В гальванических цехах ТЭНы нагревают ванны с электролитами, содержащими серную, соляную или хромовую кислоты для процессов травления, никелирования, хромирования. Фторопластовые ТЭНы (ФЭН) особенно популярны благодаря своей инертности и гибкости, позволяя эффективно нагревать агрессивные промывочные растворы и сточные воды.

• Строительная индустрия

  Применяются для разогрева химических добавок, модификаторов и смесей кислот, используемых в производстве бетонных смесей. Также поддерживают оптимальную температуру клеевых составов и герметиков, где присутствуют агрессивные компоненты.

• Пищевая отрасль

  ТЭНы с оболочкой из титана VT1-0 используются для нагрева уксусных, щавелевых и лимонных растворов, применяемых для мойки оборудования или в технологических процессах, где требуется строгий контроль чистоты и отсутствие коррозии.

• Авиация и антиобледенительные системы

  ТЭНы большой длины с ограниченной удельной мощностью применяются для нагрева антиобледенительных жидкостей на аэродромах и в авиационной технике. Здесь важна надежность и устойчивость к химически активным компонентам этих жидкостей.

• Антикоррозионные системы и водоподготовка

  Используются для нагрева растворов, предназначенных для промывки трубопроводных сетей, удаления накипи и отложений, где обычные ТЭНы быстро разрушаются. Также применяются в системах подготовки воды для промышленных котлов, где используются кислоты для регенерации ионообменных смол.

В условиях высоких вибраций или непрерывной работы, например, в установках для травления металлов, используются модели с усиленной конструкцией и защитным покрытием, что увеличивает их ресурс до 10 лет.

Как выбрать ТЭН для кислоты: формула расчёта и критерии

Правильный выбор ТЭНа для кислоты зависит от множества факторов. Ошибка может привести к быстрому выходу оборудования из строя, неэффективному нагреву и аварийным ситуациям. Ключевые параметры для подбора — тип кислоты, ее концентрация, рабочая температура, объем емкости и требуемая мощность.

Критерии выбора:

1. Тип кислоты, концентрация и температура

   Для слабых кислот (pH 5–7, например, уксусная или лимонная низкой концентрации) при температурах до 100°C могут подойти ТЭНы из нержавеющей стали 12Х18Н10Т (AISI 304/321) или 10Х17Н13М2Т (AISI 316Ti). Для сильных кислот (серная, соляная, азотная) при температурах до 200°C и выше необходимы титановые, циркониевые или танталовые ТЭНы. Фторопластовые ТЭНы универсальны для большинства кислот до 200°C.

2. Объем резервуара и требуемая мощность

   Необходимо рассчитать удельную мощность (Вт/см²), чтобы избежать локального перегрева жидкости, что может привести к кипению и ускоренной коррозии. Для большинства кислот удельная мощность не должна превышать 3-5 Вт/см². Общая мощность ТЭНа должна соответствовать объему жидкости и желаемому времени нагрева.

3. Форма и монтаж

   ТЭНы могут быть прямыми, U-образными, спиральными или блочными. Выбор зависит от геометрии емкости и способа крепления. Стандартные резьбовые соединения (G1/2, G1, G1 1/2, G2) или фланцы обеспечивают удобство установки и герметичность.

4. Бюджет и срок службы

   Нержавеющая сталь — наиболее бюджетный вариант (от 800 руб. за 1,5 кВт), но имеет ограниченный срок службы в агрессивных средах. Титан и фторопласт предлагают оптимальное соотношение цена/качество для большинства промышленных задач. Тантал и цирконий — это премиум-сегмент для самых экстремальных условий. Инвестиции в более дорогие материалы окупаются за счет увеличения срока службы до 5-10 лет и снижения затрат на простои.

5. Дополнительные факторы

   Учитывайте наличие герметичных выводов (важно для безопасности), крепежных планок, а также возможность интеграции с терморегуляторами для точного контроля температуры. Нано-нагреватели могут обеспечить экономию до 40% электроэнергии.

Формула расчёта мощности ТЭНа:

Для определения необходимой мощности ТЭНа можно использовать следующую формулу:

P = (m × c × ΔT) / (t × η × 860)

• P – необходимая мощность ТЭНа, кВт.
• m – масса нагреваемой жидкости, кг (для воды 1 литр ≈ 1 кг).
• c – удельная теплоемкость жидкости, кДж/(кг·°C) (для воды ≈ 4,2). Для кислот этот параметр может отличаться и должен быть уточнен.
• ΔT – разница между начальной и конечной температурой, °C.
• t – требуемое время нагрева, часы.
• η – коэффициент полезного действия (КПД) ТЭНа, обычно 0,95–0,98 (95–98%).
• 860 – коэффициент пересчета из ккал в кВт·ч (1 кВт·ч ≈ 860 ккал).

Пример расчёта: Необходимо нагреть 100 литров (100 кг) раствора серной кислоты (удельная теплоемкость ≈ 3,5 кДж/(кг·°C)) от 20°C до 80°C за 2 часа, КПД ТЭНа 97% (0,97).

P = (100 кг × 3,5 кДж/(кг·°C) × (80°C - 20°C)) / (2 ч × 0,97 × 860)

P = (100 × 3,5 × 60) / (2 × 0,97 × 860)

P = 21000 / 1668,4 ≈ 12,59 кВт

Таким образом, потребуется ТЭН или блок ТЭНов общей мощностью около 12,6 кВт.

Распространенные ошибки при выборе:

• Игнорирование pH и температуры: Выбор ТЭНа без учета этих параметров — самая частая причина преждевременной коррозии.
• Использование стандартных ТЭНов: Применение нагревателей без химически стойкого покрытия в агрессивных средах недопустимо.
• Неправильный расчет мощности: Недостаточная мощность приводит к медленному нагреву, избыточная — к локальному перегреву и повреждению ТЭНа.

Как отмечает инженер-химик А.И. Петров, «игнорирование даже малейших отклонений pH или температуры от заявленных производителем параметров может сократить срок службы ТЭНа в 5 раз». Эксперты ten.bz отмечают: «Правильный расчет удельной мощности ТЭНа для кислоты критически важен. Превышение этого параметра на 15–20% может привести к локальному перегреву и ускоренной деградации материала оболочки».

Как заказать ТЭН для кислоты на ten.bz

Заказ ТЭНа для кислоты на ten.bz гарантирует получение оборудования, разработанного под ваши производственные процессы. Мы обеспечиваем точное соответствие продукта техническим требованиям.

Процесс заказа включает следующие шаги:

1. Консультация с экспертом

   Свяжитесь с нашими специалистами по телефону или через форму обратной связи на сайте. Опишите ваши задачи и условия эксплуатации. Мы поможем определить оптимальный тип ТЭНа и материал оболочки, исходя из типа кислоты, ее концентрации и рабочей температуры.

2. Предоставление технического задания

   Для точного расчета и изготовления ТЭНа необходимо предоставить полную информацию: объем нагреваемой жидкости, требуемую температуру, время нагрева, размеры емкости, желаемую форму ТЭНа (прямой, U-образный, спиральный, блочный) и тип крепления (резьба, фланец).

3. Разработка и согласование чертежей

   На основе полученного технического задания наши инженеры разработают индивидуальные чертежи ТЭНа. Вы сможете согласовать все детали, включая диаметр трубки (8, 10, 12, 13, 16 мм), длину (до 6000 мм), мощность (от 100 Вт до 10 кВт и более) и напряжение (220 В, 380 В).

4. Изготовление по ГОСТ 13268-88

   После согласования чертежей ТЭН будет изготовлен на нашем производстве с соблюдением стандартов качества, включая ГОСТ 13268-88. Мы используем только проверенные материалы: химически стойкую сталь, титан (ВТ1-0), цирконий, тантал или фторопласт.

5. Доставка и поддержка

   Готовый ТЭН будет доставлен по указанному адресу в любой регион России. Мы также предоставляем полную техническую поддержку и консультации по установке и эксплуатации оборудования.

Мы рекомендуем заказывать ТЭНы по индивидуальным чертежам для точного соответствия вашим потребностям. Для большинства задач подойдут фторопластовые или титановые модели — они сочетают стойкость и доступность. Перед покупкой уточните маркировку («Q» для слабых кислот или «X» для кислот и щелочей). Храните ТЭНы в сухом месте, чтобы избежать окисления периклаза.

От чего зависит цена ТЭНа для кислоты?

Цена ТЭНа для кислоты зависит от нескольких факторов. Их понимание поможет оптимизировать бюджет и выбрать экономически выгодное решение без ущерба для качества и долговечности.

Основные факторы, влияющие на стоимость:

1. Материал оболочки

   ТЭНы из нержавеющей стали 10Х17Н13М2Т или 12Х18Н10Т являются наиболее бюджетными, их цена стартует от 800–1500 рублей за ТЭН мощностью 1,5–3 кВт. Титановые ТЭНы (ВТ1-0) стоят дороже, от 5 000 до 30 000 рублей и выше. Фторопластовые ТЭНы (PTFE) находятся в среднем ценовом сегменте, от 7 000 до 40 000 рублей. Самыми дорогими являются ТЭНы из циркония и тантала, их стоимость может достигать десятков и сотен тысяч рублей, что оправдано их исключительной стойкостью.

2. Мощность и длина ТЭНа

   Чем выше требуемая мощность (от 100 Вт до 10 кВт и более) и больше длина ТЭНа (до 6000 мм), тем выше его стоимость. Это связано с увеличением расхода материалов и сложности производства.

3. Сложность формы и конфигурации

   Прямые ТЭНы обычно дешевле, чем U-образные, спиральные или блочные. Изготовление ТЭНов по индивидуальным чертежам с нестандартными изгибами или сложными креплениями также увеличивает конечную цену.

4. Дополнительные элементы

   Наличие специальных крепежных элементов (фланцы, штуцеры с резьбой G1/2, G1, G1 1/2, G2), герметичных выводов, встроенных терморегуляторов или термодатчиков, а также защитных колпачков влияет на удорожание конструкции.

5. Объем заказа

   При заказе крупных партий ТЭНов возможно предоставление скидок, что делает оптовые закупки более выгодными.

Экономическая целесообразность:

Хотя начальные инвестиции в ТЭНы из титана, циркония или тантала могут быть высокими, они окупаются за счет значительного увеличения срока службы (до 10 лет и более) и снижения эксплуатационных расходов. Использование более дешевых, но менее стойких материалов в агрессивных условиях приводит к частым поломкам и простоям оборудования. Инвестиции в тантал или цирконий окупаются за счет увеличения срока службы до 10 лет и снижения простоев на 40%.

Для получения точного расчета стоимости вашего проекта свяжитесь с нашими специалистами. Мы предоставим детальную смету и поможем выбрать оптимальное решение, соответствующее вашим требованиям и бюджету.
