ТЭНы для пресс-форм: купить патронные, плоские, гибкие — от производителя с гарантией

ТЭНы для пресс-форм — это специализированные электронагревательные элементы, обеспечивающие точный и стабильный температурный режим, который критически важен при производстве изделий из полимеров, резины и композитных материалов методом прессования. Они являются неотъемлемой частью современного формовочного оборудования, гарантируя равномерный нагрев и поддержание заданной температуры формообразующего элемента. От правильного выбора и качества ТЭНа напрямую зависит стабильность технологического процесса, минимизация брака и долговечность самого оборудования. Мы предлагаем широкий ассортимент ТЭНов для пресс-форм, изготовленных в соответствии с ГОСТ 13268, с возможностью индивидуального проектирования под любые технические задачи.

Параметр	Значение
Максимальная рабочая температура	до 500°C (для патронных), до 450°C (для плоских)
Удельная мощность	до 50 Вт/см² (для патронных), до 10 Вт/см² (для плоских)
Материалы оболочки	Нержавеющая сталь (AISI 304, AISI 316), латунь, легированная сталь
Изоляционный материал	Периклаз (оксид магния MgO)
Резистивная спираль	Нихромовая проволока (Cr20Ni80)
Стандартные диаметры патронных ТЭНов	6.5 мм, 8 мм, 10 мм, 12.5 мм, 16 мм, 20 мм
Длина патронных ТЭНов	от 30 мм до 2000 мм
Напряжение питания	12В, 24В, 48В, 110В, 220В, 380В
Дополнительные опции	Встроенная термопара (тип J, K), различные типы выводов, Г-образные и П-образные формы
Соответствие стандартам	ГОСТ 13268-88

Какую роль выполняют ТЭНы в пресс-формах

ТЭНы для пресс-форм обеспечивают стабильный и контролируемый нагрев — ключевое условие для качественного литья и прессования изделий. Нагреватели достигают и поддерживают заданную температуру формообразующего элемента, что критически важно при работе с термопластами, реактопластами и другими полимерами. Без точного контроля температуры невозможно добиться требуемых физико-механических свойств и геометрической точности готовых изделий.

Нагрев пресс-формы — это сложный технологический процесс, требующий высокой точности и равномерности. Например, при работе с реактопластами температура пресс-формы достигает 180–220°C, а для некоторых термопластов — до 350–400°C. Эти параметры должны поддерживаться с отклонением не более ±2–3°C. По мнению доктора технических наук И.В. Петрова, «использование правильно подобранных ТЭНов повышает качество формования изделий на 15–20%». Автоматизация контроля температуры с помощью ТЭНов и терморегуляторов сокращает процент брака на производстве до 5–7%.

Основные функции ТЭНов для пресс-форм:

• Быстрый и равномерный нагрев пресс-формы до рабочей температуры.
• Точное поддержание заданной температуры в течение всего цикла формования.
• Компенсация тепловых потерь в процессе работы оборудования.
• Обеспечение оптимальных условий для полимеризации или пластификации материала.

Качественные ТЭНы гарантируют долговечность оборудования и высокую производительность, что делает их незаменимым элементом производственной линии.

Какие бывают ТЭНы для пресс-форм

Выбор конфигурации ТЭНа зависит от геометрии нагреваемой поверхности и специфики технологического процесса. В промышленности применяют несколько основных типов нагревательных элементов.

Патронные ТЭНы (ТЭНП)

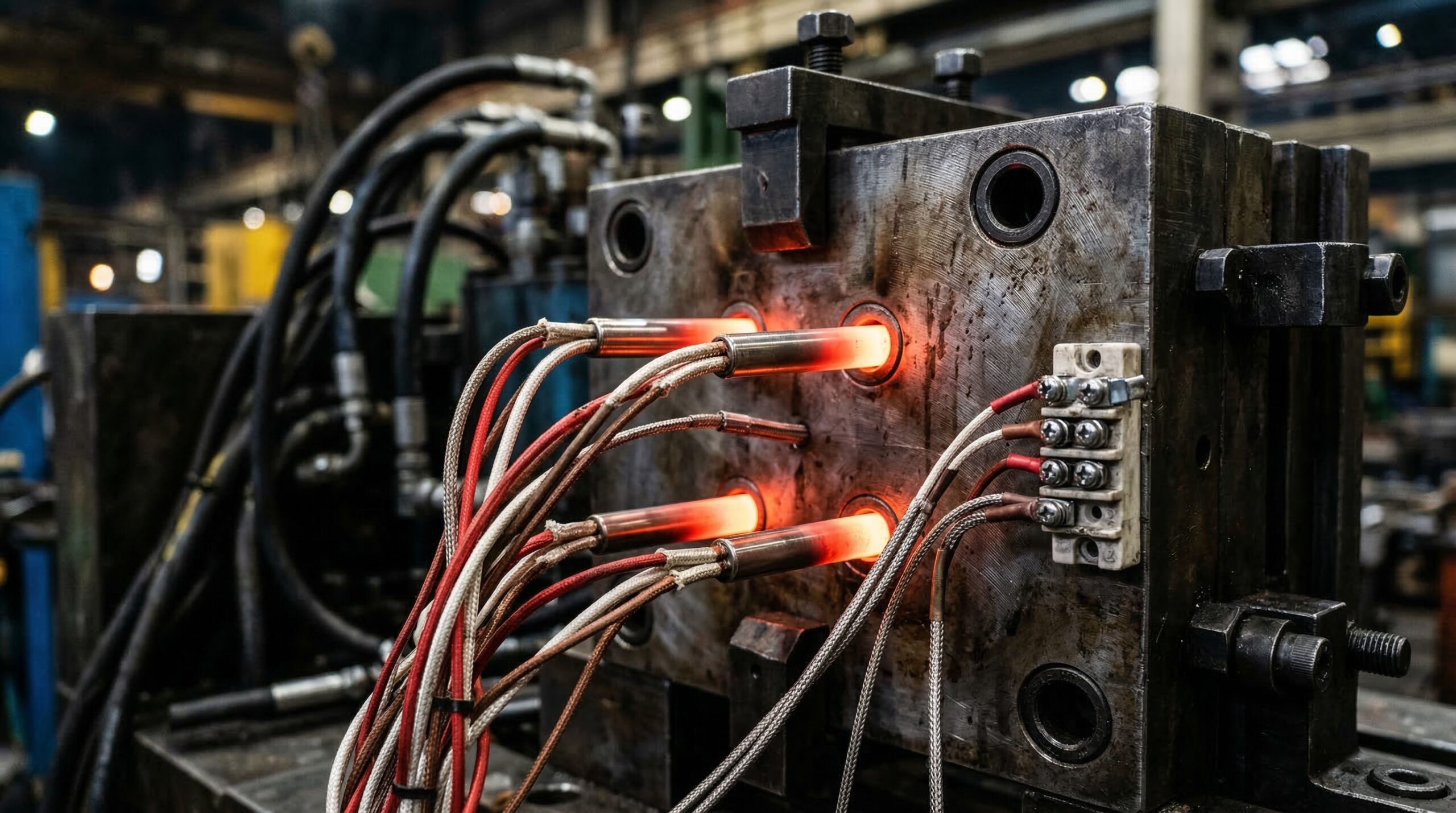

Патронные нагреватели — самый распространенный и мощный тип ТЭНов для пресс-форм. Их устанавливают в цилиндрические отверстия в теле пресс-формы для высокоэффективного контактного нагрева. Конструктивно ТЭНП представляет собой металлическую трубку (оболочку) из нержавеющей стали (AISI 304, AISI 316) или латуни. Внутри расположена резистивная спираль из нихрома (Cr20Ni80), изолированная уплотненным диэлектриком — периклазом (оксид магния) с высокой теплопроводностью.

• Мощность и температура: Патронные ТЭНы достигают температуры до 500°C при удельной мощности до 50 Вт/см². Это позволяет быстро нагревать массивные металлические блоки пресс-форм.
• Размеры: Поставляются в стандартных диаметрах от 6,5 до 20 мм и длиной от 30 до 2000 мм. Возможно изготовление по индивидуальным размерам.
• Конфигурации: Стандартно выпускаются прямыми, но могут быть изготовлены в Г-образной форме или под заданным углом для адаптации к сложному оборудованию.
• Дополнительно: Многие модели оснащаются встроенной термопарой (типа J или K) для точного контроля температуры. Для максимальной теплопередачи важно плотное соприкосновение ТЭНа со стенками отверстия; пустоты рекомендуется заполнять монтажной пастой.

Профессор А.Н. Смирнов из МГТУ им. Баумана отмечает: «Выбор конфигурации ТЭНа напрямую зависит от геометрии пресс-формы и требуемой равномерности нагрева, при этом патронные ТЭНы обеспечивают максимальную плотность мощности в ограниченном пространстве».

Плоские нагреватели

Плоские ТЭНы — эффективное решение для нагрева плоских участков промышленных установок, включая пресс-формы. Они обеспечивают равномерное распределение тепла по большой поверхности. В качестве изолятора используется керамика или слюда (миканит), что влияет на рабочую температуру и гибкость.

• Форма: Изготавливаются в виде прямоугольных, квадратных пластин, а также в П- и Г-образных вариантах для установки на угловые или охватывающие поверхности.
• Применение: Идеально подходят для внешнего нагрева массивных частей пресс-форм, требующих большой площади контакта.
• Мощность: Удельная мощность плоских ТЭНов составляет до 10 Вт/см², а рабочая температура достигает 450°C.

Гибкие трубчатые нагреватели

Гибкие трубчатые нагреватели можно изгибать вручную непосредственно на месте монтажа. Их укладывают и сжимают в специально подготовленной канавке пресс-формы, обеспечивая плотный контакт с металлом и отличную теплопередачу. Прочная конструкция и большая тепловая масса делают их надежным выбором.

• Гибкость: Возможность придать любую форму позволяет адаптировать их под сложную геометрию пресс-формы без заказа индивидуально гнутых элементов, что сокращает время простоя.
• Теплопередача: Высокая эффективность теплопередачи благодаря плотному контакту с нагреваемой поверхностью.

Спиральные нагреватели

Спиральные нагреватели применяют, когда требуется компактное размещение и высокая удельная мощность. Их часто используют в горячеканальных системах, но также адаптируют для других элементов пресс-форм. Конструкция обеспечивает быстрый нагрев и точное поддержание температуры.

Из каких материалов делают оболочки ТЭНов

Материал внешней оболочки ТЭНа определяет его долговечность, эффективность и пригодность для конкретных условий эксплуатации. Оболочка должна обеспечивать механическую прочность, коррозионную стойкость и эффективную теплопередачу.

Основные материалы оболочки:

• Латунь: Применяется для низкотемпературных режимов, где температура не превышает 250°C. Латунь обладает хорошей теплопроводностью и невысокой стоимостью.
• Нержавеющая сталь AISI 304: Самый распространенный материал. Сталь AISI 304 устойчива к коррозии в большинстве промышленных сред и выдерживает рабочие температуры до 450–500°C. Долговечность ТЭНов с такой оболочкой при работе до 400°C в 2,5 раза выше, чем у аналогов из углеродистой стали.
• Нержавеющая сталь AISI 316: Выбирается для агрессивных сред и высоких температур. Содержание молибдена повышает устойчивость к хлоридам и кислотам, делая ее идеальным выбором для температур до 500°C и выше.
• Легированная сталь: Используется для высокотемпературных и высоконагруженных применений, где требуется повышенная прочность и стойкость к тепловым деформациям.

Внутренние компоненты ТЭНа:

• Периклаз (оксид магния, MgO): Основной изоляционный материал, который плотно утрамбовывается вокруг спирали. Обладает высокой теплопроводностью и превосходными электроизоляционными свойствами.
• Нихромовая проволока (Cr20Ni80): Материал резистивной спирали. Отличается высоким удельным сопротивлением и жаростойкостью, что обеспечивает долговечность нагревательного элемента.

Правильный выбор материала, соответствующий условиям эксплуатации, — залог надежной и долгой работы ТЭНа.

Где применяются ТЭНы для пресс-форм

ТЭНы для пресс-форм широко применяются в отраслях промышленности, где требуется точный нагрев для формования материалов. Их универсальность делает их незаменимым элементом производственного оборудования.

Основные области применения:

• Производство изделий из полимеров: Самая обширная область. ТЭНы нагревают пресс-формы при литье под давлением термопластов (полипропилен, ABS-пластик, нейлон) и компрессионном формовании реактопластов (фенопласты, эпоксидные смолы).
• Резинотехническая промышленность: Нагреватели обеспечивают точный температурный режим для вулканизации резины в пресс-формах, что влияет на прочность и эластичность готовых изделий.
• Производство композитных материалов: В процессах формования стеклопластиков и углепластиков ТЭНы нагревают формы для полимеризации связующих смол.
• Литейное производство: Используются для подогрева литейных форм и кокилей, что улучшает качество отливок и продлевает срок службы оснастки.
• Штамповочное производство: При горячей штамповке металлов ТЭНы предварительно нагревают штампы для снижения усилия деформации и улучшения пластичности материала.
• Поддержание температуры в термопластавтоматах: Нагревают цилиндры и сопла, обеспечивая подачу расплавленного полимера в форму.

Примеры изделий, производимых с помощью ТЭНов: автокомпоненты, корпуса бытовой техники, упаковка, медицинские изделия. Главный инженер завода «ПолимерТЭК» О.В. Морозов подчеркивает: «Без прецизионного нагрева пресс-форм невозможно достичь требуемой точности размеров и качества поверхности изделий из современных полимерных материалов, а также обеспечить высокую производительность процесса».

Как рассчитать и выбрать ТЭН для пресс-формы

Правильный выбор ТЭНа — залог эффективности и долговечности производственного процесса. Для оптимального нагрева необходимо рассчитать требуемую мощность и учесть ключевые параметры.

Расчет требуемой мощности нагревателя производится по формуле:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P — необходимая мощность, кВт.
• m — масса пресс-формы, кг (от десятков килограммов до нескольких тонн).
• c — удельная теплоемкость материала пресс-формы, кДж/(кг·°C). Для стали — 0,46–0,50 кДж/(кг·°C).
• ΔT — разница между конечной рабочей и начальной температурой, °C.
• t — желаемое время нагрева, час (обычно от 0,5 до 2 часов).
• η — КПД системы нагрева (0,8–0,95), учитывает теплопотери.
• 860 — коэффициент перевода ккал в кВт·ч.

Пример расчета:
Масса стальной пресс-формы (m) — 200 кг. Требуется нагреть ее с 20°C до 200°C (ΔT = 180°C) за 1 час (t). Удельная теплоемкость стали (c) = 0,46 кДж/(кг·°C). КПД системы (η) = 0,9.
P = (200 × 0,46 × 180) / (1 × 0,9 × 860) = 16560 / 774 ≈ 21,4 кВт.
Суммарная мощность нагревателей должна составлять около 21,4 кВт.

Помимо мощности, учтите другие факторы:

• Тип ТЭНа: Патронный, плоский, гибкий или спиральный — в зависимости от геометрии пресс-формы.
• Размеры и количество: Рассчитанную мощность можно набрать несколькими ТЭНами, например, 10 патронными по 2,2 кВт каждый. Диаметр и длина должны соответствовать посадочным местам.
• Материал оболочки: Для большинства применений подходит нержавеющая сталь AISI 304, для агрессивных сред — AISI 316.
• Наличие термопары: Для точного контроля температуры рекомендуется выбирать ТЭНы со встроенной термопарой (тип J или K).
• Напряжение питания: 220В или 380В, в зависимости от электросети.
• Удельная мощность: Для патронных ТЭНов не должна превышать 50 Вт/см², чтобы избежать перегрева и преждевременного выхода из строя.

Оптимальный расчет мощности ТЭНа позволяет снизить энергопотребление на 10–12% и продлить срок службы оборудования на 15%. Наши инженеры готовы помочь с точным расчетом и подбором ТЭНов.

Как заказать ТЭНы для пресс-форм в ten.bz

Заказать ТЭНы, идеально соответствующие вашим задачам, просто. Мы предлагаем изготовление продукции по вашим чертежам или эскизам с гарантией качества по ГОСТ 13268-88.

1. Консультация со специалистом. Свяжитесь с нами по телефону или через форму на сайте. Наши инженеры помогут определить оптимальный тип, мощность и конфигурацию ТЭНа.
2. Предоставление технической информации. Для точного расчета нам потребуются данные:
   • Тип ТЭНа (патронный, плоский, гибкий).
   • Размеры (диаметр, длина, форма).
   • Мощность (Вт) и напряжение (В).
   • Материал оболочки (латунь, AISI 304, AISI 316).
   • Тип выводов (гибкие провода, шпильки, клеммы).
   • Необходимость встроенной термопары (тип J, K).
   • Рабочая температура и среда.
   • Чертежи или эскизы.
3. Расчет и коммерческое предложение. На основе этих данных мы рассчитаем стоимость и сроки изготовления, после чего вы получите подробное коммерческое предложение.
4. Согласование и оформление заказа. После согласования деталей мы приступаем к производству. Срок изготовления стандартных ТЭНов — от 5–7 рабочих дней, для сложных проектов — до 15–20 рабочих дней.
5. Изготовление и контроль качества. Производство ведется на современном оборудовании со строгим контролем качества на каждом этапе.
6. Доставка. Готовую продукцию доставляем по всей России транспортными компаниями в надежной упаковке.

Обратитесь к нам сегодня, чтобы получить надежные и эффективные ТЭНы для ваших пресс-форм.

От чего зависит цена ТЭНа для пресс-формы

Стоимость ТЭНов для пресс-форм формируется под влиянием нескольких факторов, понимание которых поможет спланировать бюджет.

• Тип и конфигурация: Стандартные патронные ТЭНы — наиболее доступный вариант. Плоские, гибкие или спиральные нагреватели сложной формы стоят дороже из-за сложности изготовления. Например, цены на патронные ТЭНы стартуют от 750 рублей, плоские — от 1200 рублей, гибкие — от 1500 рублей.
• Мощность и размеры: Чем выше мощность и больше габариты ТЭНа, тем выше его цена из-за большего расхода материалов.
• Материал оболочки: Использование нержавеющей стали AISI 316 для агрессивных сред увеличивает стоимость по сравнению с базовой AISI 304 или латунью.
• Дополнительные опции: Встроенная термопара (тип J или K), специальные выводы (например, в металлорукаве), сложная геометрия или крепежные элементы увеличивают конечную цену.
• Объем заказа: При заказе крупной партии предоставляются оптовые скидки, что снижает стоимость одной единицы.
• Срочность изготовления: Выполнение срочных заказов может повлечь за собой дополнительную наценку.

Инвестиции в качественные ТЭНы окупаются за счет их долговечности и энергоэффективности, что снижает эксплуатационные расходы и минимизирует простои оборудования.
