Сопротивление ТЭНа – это фундаментальный параметр, определяющий его электрические характеристики, мощность и, как следствие, эффективность и срок службы. Для российского рынка, где ТЭНы используются повсеместно – от бытовых водонагревателей до промышленных печей – понимание принципов расчета и измерения сопротивления критически важно. По данным отраслевых исследований, точный подбор ТЭНа по сопротивлению увеличивает его работоспособность на 37% и предотвращает до 30% преждевременных отказов. Мы, как ведущие производители, предлагаем не только качественные нагреватели, но и глубокую экспертизу в их проектировании и диагностике, гарантируя, что каждый ТЭН соответствует заявленным параметрам и стандартам ГОСТ 13268.

Параметр	Значение
Напряжение сети	220 В / 380 В
Материал спирали	Нихром (NiCr)
Удельное сопротивление нихрома	~1,1 Ом·мм²/м
Диапазон сопротивления (бытовые ТЭНы 1.5-2 кВт)	20-50 Ом
Диаметр трубки ТЭНа	от 8 мм до 18 мм
Длина ТЭНа	от 280 мм до 6000 мм
Допуск отклонения сопротивления от номинала	±10%
Сопротивление изоляции (норма)	>0,5 МОм (мультиметр), >500 МОм (мегаомметр 500 В)

Расчет сопротивления ТЭНа: формулы, подбор и диагностика

Как рассчитать сопротивление ТЭНа: формулы и примеры

Сопротивление трубчатого электронагревателя (ТЭНа) — ключевой параметр его работы. Он определяет, сколько тепла выделит нагреватель при прохождении тока, согласно закону Джоуля-Ленца. В основе ТЭНа лежит нихромовая спираль (сплав NiCr) с высоким удельным сопротивлением, способная выдерживать температуру до 1200°C без деформации. Спираль изолирована от металлической оболочки диэлектриком, обычно оксидом магния (MgO), что обеспечивает электробезопасность.

Формулы для расчета сопротивления и силы тока:

• Сила тока (I): Для определения тока, проходящего через ТЭН, используется формула \( I = \frac{P}{U} \), где \( P \) – мощность в ваттах (Вт), а \( U \) – напряжение сети в вольтах (В). Результат измеряется в амперах (А).
• Сопротивление (R): Сопротивление рассчитывается по закону Ома: \( R = \frac{U}{I} \) или по более удобной формуле \( R = \frac{U^2}{P} \). Значение выражается в омах (Ом).

Эти формулы позволяют не только подобрать ТЭН с нужными характеристиками, но и диагностировать его неисправности. Для бытовых приборов в России стандартное напряжение сети составляет 220 В. Ниже приведены примеры расчета сопротивления для ТЭНов различной мощности:

Мощность (P, Вт)	Сопротивление (R, Ом) при 220 В	Типичное применение
1000	\( \frac{220^2}{1000} \approx 48,4 \)	Стиральные машины, маломощные водонагреватели
1500	\( \frac{220^2}{1500} \approx 32,3 \)	Бойлеры, утюги, электроплиты
2000	\( \frac{220^2}{2000} \approx 24,2 \)	Чайники, стиральные машины, проточные водонагреватели
3000	\( \frac{220^2}{3000} \approx 16,1 \)	Мощные бойлеры, промышленные нагреватели
5000	\( \frac{220^2}{5000} \approx 9,7 \)	Крупные промышленные установки, бойлеры большой емкости

Для европейского стандарта напряжения 230 В значения сопротивления будут незначительно отличаться. Например, для ТЭНа мощностью 2 кВт при 230 В сопротивление составит около 26,5 Ом. Диапазон 20–50 Ом является типичным для большинства бытовых моделей мощностью 1,5–2 кВт. Для промышленных ТЭНов (3–10 кВт) сопротивление варьируется от 10 до 20 Ом, а для низковольтных систем (12–36 В) может быть значительно выше или ниже в зависимости от мощности.

Факторы, влияющие на сопротивление ТЭНа

Хотя номинальное сопротивление ТЭНа определяется его конструкцией, на практике на него влияют несколько факторов:

• Материал спирали: Основной материал — нихром (NiCr), который благодаря высокому удельному сопротивлению (~1,1 Ом·мм²/м) и жаропрочности является оптимальным выбором для нагревательных элементов.
• Длина и диаметр спирали: Сопротивление прямо пропорционально длине спирали и обратно пропорционально площади ее поперечного сечения. Чем длиннее и тоньше нихромовая нить, тем выше ее сопротивление.
• Температура: Сопротивление нихрома незначительно увеличивается с ростом температуры — примерно на 0,04% на каждый 1°C. Расчеты и измерения обычно проводятся при комнатной температуре (холодное сопротивление).
• Тип ТЭНа: Сопротивление нагревательной спирали не зависит от типа ТЭНа («мокрый» или «сухой»). Разница заключается в способе передачи тепла и защите от контакта со средой.

Точное значение сопротивления указывается в техническом паспорте ТЭНа или на его маркировке. При выборе или диагностике нагревателя необходимо сверяться с этими данными.

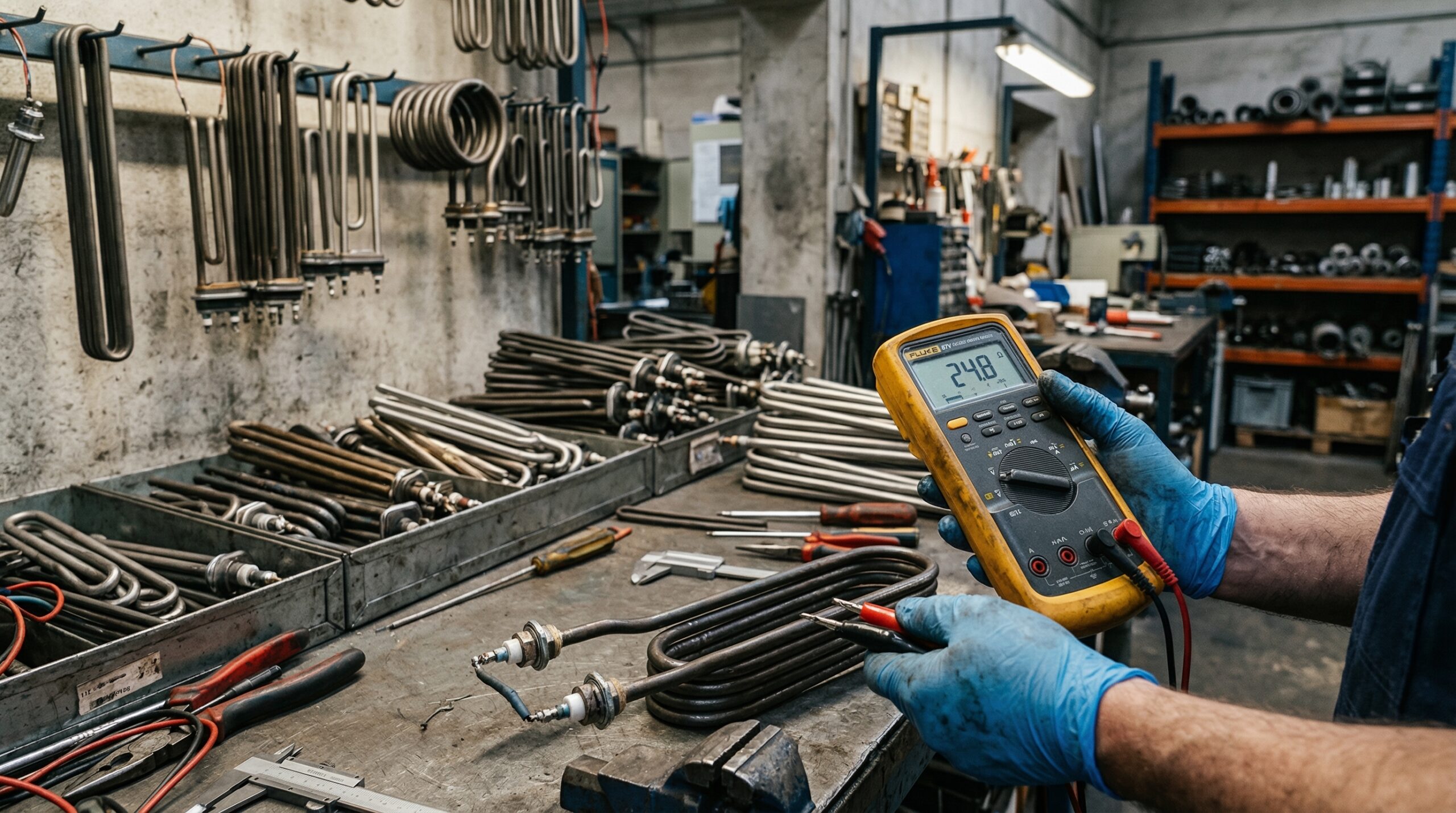

Как измерить сопротивление ТЭНа мультиметром: пошаговое руководство

Измерение сопротивления мультиметром — основной и самый доступный способ диагностики ТЭНа. По статистике сервисных центров, до 60% всех поломок нагревателей обнаруживаются с помощью этого простого теста. Процедура требует соблюдения правил безопасности и точности.

Подготовка к измерению

1. Обесточьте прибор: Перед началом измерений полностью отключите ТЭН от электросети. Это критически важно для вашей безопасности.
2. Настройте мультиметр: Установите прибор в режим измерения сопротивления (Ω). Начинайте с предела 200 Ом или используйте режим автоопределения диапазона.

Измерение сопротивления между клеммами

Этот тест проверяет целостность нагревательной спирали.

1. Подключите щупы: Прижмите щупы мультиметра к двум выводам (клеммам) ТЭНа, обеспечив надежный контакт.
2. Сравните показания: Полученное значение должно быть близко к расчетному (например, 24 Ом для ТЭНа 2 кВт при 220 В). Допустимое отклонение составляет ±10%.

Интерпретация результатов:

• Норма: Показание в пределах расчетного значения (например, 20–50 Ом для бытовых ТЭНов 1,5–2 кВт). ТЭН исправен.
• Обрыв: Мультиметр показывает «1», «OL» (Over Limit) или бесконечность (∞). Это означает обрыв нагревательной спирали. ТЭН неработоспособен и требует замены.
• Короткое замыкание: Показание 0 Ом или близкое к нулю (менее 1 Ом) указывает на короткое замыкание внутри спирали. Это опасно и может повредить проводку. ТЭН подлежит немедленной замене.

Проверка на пробой изоляции (клемма-корпус)

Этот тест критически важен для электробезопасности, так как выявляет утечку тока на корпус прибора.

1. Подключите щупы: Один щуп мультиметра прижмите к любой из клемм, а второй — к металлическому корпусу ТЭНа.
2. Интерпретируйте показания:
   • Норма: Мультиметр должен показывать бесконечность («1» или «OL»). Это свидетельствует об отсутствии контакта между спиралью и корпусом. Допустимым считается сопротивление изоляции более 0,5 МОм.
   • Пробой: Если мультиметр показывает низкое значение (менее 0,5 МОм), это говорит о пробое изоляции. Причиной может быть попадание влаги, повреждение диэлектрика или накипь. ТЭН с пробоем изоляции опасен, его необходимо просушить или заменить.

Альтернативные методы диагностики

• Тест с контрольной лампой: Подайте 220 В на клеммы ТЭНа через лампу 100–200 Вт. Если лампа горит тускло — ТЭН исправен; ярко — короткое замыкание; не горит — обрыв. Метод не дает точных значений.
• Визуальный осмотр: Осмотрите корпус ТЭНа на предмет трещин, вздутий или сильной коррозии, которые могут указывать на внутренние повреждения.

Типичные ошибки при измерении

• Не обесточен ТЭН: Самая опасная ошибка. Всегда отключайте прибор от сети.
• Грязные контакты: Могут исказить показания. Протрите клеммы перед измерением.
• Горячий ТЭН: Для точных измерений нагреватель должен быть комнатной температуры.
• Неправильный предел мультиметра: Начинайте с наибольшего предела, постепенно уменьшая его.

Таблица диагностики по показаниям мультиметра

Показание мультиметра	Диагноз	Действие	Комментарий
20–50 Ом (близко к расчетному)	Исправен	Работоспособен	Нагревательная спираль цела, ТЭН готов к работе.
>100 Ом или расчетное +50%	Частичное повреждение/деградация	Проверить мощность, планировать замену	Возможно, часть спирали вышла из строя, мощность снижена.
0–1 Ом	Короткое замыкание	Немедленная замена	Опасно для электропроводки и прибора.
«1»/«OL»/∞ (между клеммами)	Обрыв нагревательной спирали	Замена	ТЭН полностью неработоспособен.
Низкое (<0,5 МОм) между клеммой и корпусом	Пробой изоляции	Сушка/замена	Опасно поражением током. Если причина во влаге, возможна сушка.

Практические примеры сопротивления ТЭНов для различных устройств

Понимание типичных значений сопротивления для разных типов ТЭНов помогает в быстрой диагностике и правильном подборе. Знание этих диапазонов значительно упрощает работу с нагревателями.

• ТЭН для бойлера (1,5–2 кВт): Для стандартного бойлера мощностью 1,5 кВт сопротивление составит ~32,3 Ом, для 2 кВт — ~24,2 Ом. Если измеренное значение находится в этом диапазоне, ТЭН исправен.
• ТЭН для стиральной машины (1,5–2,2 кВт): Сопротивление обычно находится в пределах 25–75 Ом. Частая причина поломки — пробой изоляции из-за накипи, которая создает токопроводящий мостик.
• ТЭН для электрического чайника (2–3 кВт): Для быстрого нагрева воды чайники оснащаются ТЭНами с низким сопротивлением — от 16 до 20 Ом.
• ТЭН для утюга/фена (1–2 кВт): Сопротивление варьируется от 24 до 48 Ом в зависимости от мощности.
• Промышленный ТЭН (5–10 кВт, 380 В): Для трехфазного ТЭНа мощностью 5 кВт при напряжении 380 В сопротивление на фазу составит примерно \( R = \frac{380^2}{5000} \approx 28,8 \) Ом. Для 10 кВт — около 14,4 Ом.

Если измеренное сопротивление ТЭНа значительно отличается от расчетного (например, 100 Ом вместо 25 Ом для 2 кВт), это признак деградации элемента. В таком случае фактическая мощность ТЭНа упадет. При 230 В и 100 Ом мощность составит всего 529 Вт вместо 2000 Вт. Отклонение измеренного сопротивления от расчетного более чем на 10% является поводом для замены ТЭНа.

Формы и конфигурации ТЭНов: влияние на применение

Трубчатые электронагреватели выпускаются во множестве форм и конфигураций, что позволяет эффективно использовать их в различных условиях и средах. Выбор формы ТЭНа зависит от геометрии нагреваемого объекта, требуемой площади теплообмена и способа монтажа.

• Прямые ТЭНы: Простейшая форма, используется для нагрева воздуха или как основа для блочных ТЭНов.
• U-образные и W-образные ТЭНы: Позволяют увеличить площадь теплообмена в ограниченном пространстве. Применяются в водонагревателях, стиральных машинах, промышленных печах.
• Спиральные ТЭНы: Обеспечивают максимальную площадь нагрева в компактном объеме, идеальны для нагрева жидкостей в баках.
• Блочные ТЭНы (ТЭНБ): Сборка из нескольких элементов на общем фланце. Позволяют достигать высокой мощности в одном узле, востребованы в котлах и парогенераторах.
• Оребренные ТЭНы: На корпус навивается стальная лента (оребрение), что увеличивает площадь теплоотдачи. Незаменимы для нагрева воздуха в сушильных камерах и калориферах.
• Патронные ТЭНы: Компактные цилиндрические нагреватели для установки в отверстия. Используются для точечного нагрева пресс-форм и экструдеров.

Каждая конфигурация оптимизирована для конкретных задач, но сопротивление нагревательной спирали остается ключевым параметром, определяющим мощность элемента независимо от его формы.

Материалы оболочки ТЭНов: выбор для долговечности

Материал внешней оболочки ТЭНа играет решающую роль в его долговечности и коррозионной стойкости. Правильный выбор материала обеспечивает надежность и безопасность эксплуатации.

• Нержавеющая сталь (ГОСТ 13268, AISI 304, AISI 316, AISI 321): Наиболее распространенный материал.
  • AISI 304: Универсальная сталь для нагрева воды, воздуха, масел.
  • AISI 316: С молибденом, устойчива к коррозии в агрессивных средах (солевые растворы, кислоты).
  • AISI 321: С титаном, для высоких температур (до 800°C) в печах и промышленных установках.
• Медь: Высокая теплопроводность, используется для нагрева питьевой воды в бойлерах.
• Углеродистая сталь: Экономичный вариант для нагрева воздуха, масел и других неагрессивных сред.
• Титан: Для особо агрессивных химических сред (растворы кислот, щелочей). Обладает исключительной коррозионной стойкостью.

Консультация со специалистом поможет выбрать оптимальный материал, соответствующий условиям эксплуатации, что предотвратит пробой изоляции из-за коррозии и продлит срок службы ТЭНа.

Области применения ТЭНов: от быта до промышленности

Универсальность и надежность делают ТЭНы незаменимыми нагревательными элементами в самых разных отраслях. ТЭНы проектируются для широкого спектра задач.

• Бытовое применение:
  • Водонагреватели и бойлеры: Нагрев воды в домах.
  • Стиральные и посудомоечные машины: Нагрев воды для мойки.
  • Электрические плиты и духовки: Приготовление пищи.
  • Чайники, утюги, фены: Компактные нагреватели.
• Промышленное применение:
  • Парогенераторы: Обеспечение паром производственных процессов.
  • Нагреватели воздуха: Системы вентиляции, сушильные камеры, тепловые пушки.
  • Нагреватели масел и нефтепродуктов: Поддержание рабочей температуры в резервуарах.
  • Пищевая промышленность: Нагрев воды, сиропов, масел.
  • Гальванические ванны: Поддержание температуры электролитов.
  • Термопластавтоматы и экструдеры: Нагрев пресс-форм для переработки пластмасс.
  • Термические печи: Сушка, обжиг, термическая обработка материалов.
• Специализированные области:
  • Железнодорожный транспорт: Обогрев вагонов.
  • Медицинское оборудование: Стерилизаторы, дистилляторы.

В каждой из этих областей критически важен точный расчет и контроль сопротивления ТЭНа, что напрямую влияет на его мощность, энергопотребление и срок службы.

Как выбрать ТЭН: формула мощности и ключевые параметры

Правильный выбор ТЭНа — залог эффективной и безопасной работы оборудования. Это комплексный процесс, который учитывает не только мощность, но и условия эксплуатации, рабочую среду и тип крепления.

Расчет необходимой мощности по формуле

Ключевой шаг — определение требуемой мощности. Для нагрева жидкостей используется формула:

\( P = \frac{m \times c \times \Delta T}{t \times \eta \times 860} \)

Где:

• \( P \) – требуемая мощность ТЭНа, кВт.
• \( m \) – масса нагреваемой среды, кг (1 л воды ≈ 1 кг).
• \( c \) – удельная теплоемкость среды, кДж/(кг·°C) (для воды ~4,2).
• \( \Delta T \) – разница температур (конечная — начальная), °C.
• \( t \) – желаемое время нагрева, часы.
• \( \eta \) – КПД системы (обычно 0,85–0,95).
• \( 860 \) – переводной коэффициент из кДж в кВт·ч.

Пример: Нагреть 100 литров воды с 20°C до 80°C за 2 часа (КПД 0,9).

\( P = \frac{100 \times 4,2 \times (80 — 20)}{2 \times 0,9 \times 860} \approx \frac{25200}{1548} \approx 16,3 \) кВт.

После определения мощности (P) и зная напряжение сети (U), можно рассчитать требуемое сопротивление по формуле \( R = \frac{U^2}{P} \). Для 16,3 кВт при 380 В сопротивление составит \( R = \frac{380^2}{16300} \approx 8,86 \) Ом.

Ключевые параметры выбора

Помимо мощности и сопротивления, необходимо учесть:

• Напряжение (В): Должно соответствовать сети (220 В или 380 В).
• Материал оболочки: Зависит от нагреваемой среды (нержавеющая сталь для воды, титан для агрессивных сред).
• Форма и размеры: Должны соответствовать месту установки.
• Тип крепления: Резьбовые штуцеры, фланцы, блочные соединения.
• Рабочая среда: Воздух, вода, масло, химикаты.

Рекомендуется всегда учитывать запас мощности 10-15% для компенсации теплопотерь. ТЭНы, произведенные по ГОСТ 13268, гарантируют высокое качество и надежность.

Как заказать ТЭНы в ten.bz: процесс и преимущества

Заказ ТЭНа в ten.bz гарантирует получение качественного нагревателя, соответствующего вашим техническим требованиям. Мы предлагаем отлаженный и прозрачный процесс сотрудничества.

Индивидуальный подход и консультации

Процесс заказа начинается с детальной консультации. Наши менеджеры готовы ответить на вопросы по выбору, расчету сопротивления и материалов. Для сложных проектов предлагается заполнение технического задания, где учитываются все нюансы: от рабочей среды до типа крепления. Возможно изготовление по вашим чертежам или эскизам.

Производство и контроль качества

Собственное производство на территории России позволяет оперативно выполнять заказы любой сложности. Все ТЭНы изготавливаются в соответствии с ГОСТ 13268 из проверенных материалов: нержавеющей стали AISI 304, 316, 321, меди, углеродистой стали и титана. Каждый ТЭН проходит многоступенчатый контроль качества, включая проверку сопротивления спирали и изоляции.

Доставка и гарантии

Готовая продукция доставляется по Москве и всем регионам России. На всю продукцию предоставляется гарантия, подтверждающая ее высокое качество. Мы нацелены на долгосрочное сотрудничество, предлагая полный комплекс сервисных услуг и технической поддержки.

Стоимость ТЭНов: факторы ценообразования

Стоимость ТЭНа формируется под влиянием нескольких факторов, отражающих сложность производства, используемые материалы и технические характеристики. Понимание этих факторов поможет сделать осознанный выбор.

Основные факторы, влияющие на стоимость:

• Мощность и напряжение: Более мощные ТЭНы требуют больше материалов для спирали и изоляции, что увеличивает их стоимость.
• Материал оболочки: Ключевой фактор. ТЭНы из углеродистой стали — наиболее бюджетные, из нержавеющей стали (AISI 304, 316) — дороже, а из титана — самые дорогие.
• Сложность формы и размеры: Прямые ТЭНы дешевле, чем U-образные, спиральные или оребренные. Изготовление сложных форм и крупных габаритов требует больше ресурсов.
• Тип крепления: Стандартные резьбовые штуцеры дешевле, чем индивидуально разработанные или сложные блочные крепления.
• Объем заказа: При оптовых заказах предоставляются скидки.
• Дополнительные опции: Встроенные терморегуляторы, датчики температуры или взрывозащищенное исполнение увеличивают конечную цену.

Ценовые диапазоны

Диапазон цен на ТЭНы в России широк: от 500–2000 рублей за простые бытовые модели (1,5-2 кВт) до 8 000 – 15 000 рублей и более за мощные промышленные блочные ТЭНы (9-15 кВт) из специальных материалов.

Инвестиции в качество

Выбор более дешевого ТЭНа не всегда экономически выгоден в долгосрочной перспективе. Качественный нагреватель с точно рассчитанным сопротивлением, изготовленный из подходящих материалов, обеспечивает высокую энергоэффективность, длительный срок службы и минимизирует риски простоев оборудования. Инвестиции в надежный ТЭН окупаются за счет снижения эксплуатационных расходов.
