Сопротивление трубчатого электронагревателя (ТЭНа) — это фундаментальный параметр, определяющий его эффективность, безопасность и срок службы. Правильный расчет и регулярная диагностика сопротивления позволяют точно прогнозировать работу нагревателя и своевременно выявлять неисправности. По статистике, корректное понимание и контроль этого показателя увеличивает ресурс ТЭНов до 37%, снижая риски аварий и внеплановых простоев. В этой статье мы подробно разберем, как рассчитывается сопротивление ТЭНа по закону Ома (R=U²/P), какие факторы влияют на его значение и как провести профессиональную диагностику с помощью мультиметра. Мы также рассмотрим, как выбрать и заказать ТЭНы с гарантированно оптимальными характеристиками для любых промышленных и бытовых задач на российском рынке.
| Параметр | Значение |
|---|---|
| Мощность ТЭНа (P, кВт) | 1,0 (1000 Вт) |
| Напряжение (U, В) | 220 |
| Теоретическое сопротивление (R, Ом) | 48,4 |
| Применение | Низкомощные бытовые приборы |
| Мощность ТЭНа (P, кВт) | 1,5 (1500 Вт) |
| Напряжение (U, В) | 220 |
| Теоретическое сопротивление (R, Ом) | 32,3 |
| Применение | Стиральные машины, бойлеры |
| Мощность ТЭНа (P, кВт) | 2,0 (2000 Вт) |
| Напряжение (U, В) | 220 |
| Теоретическое сопротивление (R, Ом) | 24,2 |
| Применение | Чайники, бойлеры, гладильные системы |
| Мощность ТЭНа (P, кВт) | 3,0 (3000 Вт) |
| Напряжение (U, В) | 220 |
| Теоретическое сопротивление (R, Ом) | 16,1 |
| Применение | Мощные водонагреватели |
| Мощность ТЭНа (P, кВт) | 1,5 (1500 Вт) |
| Напряжение (U, В) | 230 |
| Теоретическое сопротивление (R, Ом) | 35,3 |
| Применение | Учет колебаний сети (220–240 В) |
| Мощность ТЭНа (P, кВт) | 2,0 (2000 Вт) |
| Напряжение (U, В) | 230 |
| Теоретическое сопротивление (R, Ом) | 26,5 |
| Применение | Более точный расчет для европейских сетей |
| Мощность ТЭНа (P, кВт) | 5,0 (5000 Вт) |
| Напряжение (U, В) | 380 (для одной фазы) |
| Теоретическое сопротивление (R, Ом) | ~28,8 (для одной фазы) |
| Применение | Промышленные ТЭНы, трехфазные системы |
Расчет сопротивления ТЭНа: основы и формулы для точной диагностики
Расчет сопротивления ТЭНа — ключевой этап его диагностики и подбора. Сопротивление показывает, насколько сильно элемент противодействует прохождению электрического тока. Внутри ТЭНа расположена спираль из нихрома или фехраля — сплавов с высоким удельным сопротивлением. При прохождении тока она нагревается, выделяя тепло. Понимание принципов расчета помогает проверить исправность ТЭНа и правильно подобрать новый.
Основные формулы для расчета сопротивления ТЭНа
Для определения сопротивления ТЭНа используют базовые законы электротехники. Для расчета используют следующие формулы:
- Закон Ома для участка цепи:
- Сила тока (I) = Мощность (P) / Напряжение (U). Измеряется в Амперах (А).
- Сопротивление (R) = Напряжение (U) / Сила тока (I). Измеряется в Омах (Ом).
- Упрощенная формула для быстрого расчета сопротивления:
- R = U² / P. Эта формула наиболее удобна, так как требует только паспортных данных ТЭНа — мощности и номинального напряжения.
Рассмотрим пример для ТЭНа мощностью 2 кВт (2000 Вт) при стандартном напряжении сети 220 В:
- Сначала найдем силу тока: I = 2000 Вт / 220 В ≈ 9,09 А.
- Затем рассчитаем сопротивление: R = 220 В / 9,09 А ≈ 24,2 Ом.
- Или используем упрощенную формулу: R = (220 В)² / 2000 Вт = 48400 / 2000 = 24,2 Ом.
Результаты совпадают, подтверждая корректность обеих методик. Теоретическое значение сопротивления должно быть максимально близко к измеренному для исправного ТЭНа. Значительное отклонение (более 10-15%) измеренного значения от расчетного указывает на неисправность: обрыв спирали, короткое замыкание или пробой изоляции.
Технические характеристики ТЭНов: таблица типовых значений сопротивления
Типовые значения сопротивления помогают быстро оценить состояние ТЭНа без расчетов. В таблице ниже приведены ориентировочные значения для различных мощностей и напряжений, используемых в быту и промышленности. Данные соответствуют ГОСТ 13268-86, который регламентирует параметры трубчатых электронагревателей.
| Мощность ТЭНа (P, кВт) | Напряжение (U, В) | Теоретическое сопротивление (R, Ом) | Примечание / Типичное применение |
|---|---|---|---|
| 1,0 (1000 Вт) | 220 | 48,4 | Маломощные ТЭНы для утюгов, мелкой бытовой техники |
| 1,5 (1500 Вт) | 220 | 32,3 | Стандарт для стиральных машин, бытовых бойлеров |
| 2,0 (2000 Вт) | 220 | 24,2 | Чайники, бойлеры, гладильные системы |
| 3,0 (3000 Вт) | 220 | 16,1 | Мощные водонагреватели, промышленные установки |
| 1,5 (1500 Вт) | 230 | 35,3 | Расчет для европейских сетей (230 В ±10%) |
| 2,0 (2000 Вт) | 230 | 26,5 | Более точный расчет для европейских сетей |
| 5,0 (5000 Вт) | 380 (линейное) | ~29,0 (на фазу) | Промышленные ТЭНы, подключение «звезда» |
| 10,0 (10000 Вт) | 380 (линейное) | ~14,5 (на фазу) | Мощные промышленные ТЭНы для печей, сушилок |
Эти значения — ориентировочные. Реальное сопротивление бытовых ТЭНов мощностью 1–3 кВт варьируется в пределах 20–50 Ом. На разброс влияют допуски производства, температура и марка сплава (нихром, фехраль). У промышленных ТЭНов (до 10 кВт и выше) сопротивление обычно ниже — от 5–15 Ом, в зависимости от конфигурации. Отклонение измеренного сопротивления от расчетного более чем на 10-15% указывает на деградацию нагревателя.
Геометрия ТЭНа и ее влияние на сопротивление
Геометрия ТЭНа определяет конструкцию нагревательной спирали и, как следствие, его электрическое сопротивление. Производители, включая ten.bz, предлагают десятки форм для оптимизации теплопередачи в разных средах.
Сопротивление спирали зависит от ее длины, площади поперечного сечения и удельного сопротивления материала. Чтобы сохранить заданную мощность при стандартном напряжении, изменение формы ТЭНа компенсируют изменением параметров спирали (длины, сечения).
- Прямые ТЭНы: Простая конструкция с прямой спиралью. Применяются для равномерного нагрева по всей длине или при наличии достаточного места для установки.
- U-образные ТЭНы: Изгиб в форме «U» удваивает длину нагревателя в ограниченном пространстве, что требует использования более длинной спирали для сохранения нужного сопротивления.
- Спиральные и кольцевые ТЭНы: Сложная конфигурация позволяет разместить длинную спираль в компактном объеме, что характерно для электроплит или фланцевых нагревателей.
- Блочные ТЭНы (ТЭНБ): Это сборка из 2-6 трубчатых элементов на общем фланце. Каждый элемент имеет свое сопротивление, а общее сопротивление блока зависит от схемы подключения (чаще всего параллельной). Например, блочный ТЭН на 9 кВт (220 В) может состоять из трех ТЭНов по 3 кВт, каждый сопротивлением 16,1 Ом.
- Оребренные ТЭНы: Предназначены для нагрева воздуха. Ребра увеличивают площадь теплоотдачи в 2-2,5 раза, не влияя на электрическое сопротивление спирали. Это позволяет использовать ТЭНы меньшей мощности (и с более высоким сопротивлением) для той же задачи.
Диаметр трубки (стандартно 8, 10, 13, 16 мм) и общая длина ТЭНа (от 280 мм до 6000 мм) также определяют параметры спирали и итоговое сопротивление. При заказе ТЭНа по индивидуальным параметрам инженеры ten.bz рассчитывают характеристики спирали для достижения требуемой мощности и сопротивления.
Влияние материала оболочки на сопротивление изоляции
Материал оболочки ТЭНа не влияет на сопротивление спирали, но определяет сопротивление изоляции и срок службы нагревателя. Она защищает спираль и диэлектрик (периклаз) от внешней среды, обеспечивая электробезопасность.
ГОСТ 13268-86 устанавливает строгие нормы сопротивления изоляции для предотвращения пробоя на корпус. Основные материалы оболочки:
- Нержавеющая сталь (AISI 304, AISI 316): Самые распространенные материалы. AISI 304 (08Х18Н10) устойчива к коррозии в воде и слабоагрессивных растворах. AISI 316 (03Х17Н14М3) с молибденом устойчива к кислотам и хлоридам, подходит для пищевой промышленности и морской воды.
- Углеродистая сталь: Экономичный вариант для нагрева воздуха и масел в неагрессивных средах. Менее устойчива к влаге, что со временем может снизить сопротивление изоляции.
- Медь: Высокая теплопроводность делает ее оптимальной для водонагревателей, но медь менее устойчива к агрессивным средам, чем нержавеющая сталь.
- Титан: Используется в концентрированных кислотах, щелочах и гальванических ваннах благодаря исключительной коррозионной стойкости. Гарантирует стабильное сопротивление изоляции в самых жестких условиях.
Сопротивление изоляции измеряют между спиралью и оболочкой. В идеале оно стремится к бесконечности. Снижение сопротивления изоляции (ниже 0,5 МОм при измерении мегаомметром на 500 В) указывает на пробой или увлажнение диэлектрика и делает эксплуатацию ТЭНа опасной. Правильный выбор материала оболочки критичен для поддержания высокого сопротивления изоляции в течение всего срока службы.
Области применения ТЭНов: расчет сопротивления для различных задач
ТЭНы — универсальные нагреватели для бытовых приборов и промышленного оборудования. Каждая задача требует ТЭНа с определенной мощностью, напряжением и, соответственно, сопротивлением.
Бытовые ТЭНы: стабильность и безопасность
В быту ТЭНы работают от сети 220–240 В. Главные требования — безопасность, надежность и энергоэффективность.
- Чайники (1,5–2,2 кВт): Сопротивление 22–32 Ом.
- Стиральные машины (1,5–2,2 кВт): Сопротивление 22–32 Ом. Накипь ухудшает теплопередачу, но не меняет электрическое сопротивление спирали.
- Бойлеры и водонагреватели (1,0–3,0 кВт): Сопротивление 16–48 Ом. Используются «мокрые» (прямой контакт с водой) и «сухие» (в защитной колбе) ТЭНы.
- Утюги (0,8–1,2 кВт): Сопротивление 40–60 Ом.
Для бытовых приборов отклонение сопротивления от нормы на 15-20% — сигнал к замене, так как это напрямую влияет на мощность и скорость нагрева.
Промышленные ТЭНы: мощность и долговечность
Промышленные ТЭНы нагревают воду, воздух, масла, химические растворы. Требования к точности и стабильности сопротивления здесь выше, особенно для трехфазных систем на 380 В.
- Котлы и промышленные водонагреватели (3–300 кВт): Часто используются блочные ТЭНы со схемой подключения «звезда» или «треугольник». Для трехфазного ТЭНа 9 кВт (по 3 кВт на фазу) при подключении «звездой» сопротивление каждого элемента составит 16,1 Ом.
- Воздушные калориферы и печи (1–500 кВт): Применяются оребренные ТЭНы для эффективного и равномерного нагрева больших объемов воздуха.
- ТЭНы для масел и нефтепродуктов: Имеют сниженную удельную поверхностную мощность (Вт/см²) для предотвращения пригорания. Это достигается увеличением длины спирали и, следовательно, общего сопротивления.
- ТЭНы для агрессивных сред: В гальванике и химических реакторах используют ТЭНы из нержавеющей стали AISI 316 или титана. Здесь критически важно максимальное сопротивление изоляции для предотвращения пробоя тока в жидкость.
До 30% отказов промышленных ТЭНов вызваны изменением сопротивления из-за износа спирали или повреждения изоляции. Регулярный контроль этого параметра позволяет избежать простоев и аварий.
Выбор и диагностика ТЭНа: от расчета мощности до измерения сопротивления
Выбор ТЭНа начинается с определения требуемой мощности по формуле теплового расчета:
P = (m × c × ΔT) / (t × η × 860)
- P — необходимая мощность ТЭНа, кВт.
- m — масса нагреваемой среды, кг (для воды 1 л ≈ 1 кг).
- c — удельная теплоемкость среды, ккал/(кг·°C) (для воды ≈ 1).
- ΔT — разница между конечной и начальной температурой, °C.
- t — желаемое время нагрева, часы.
- η — КПД системы (для ТЭНов 0,9–0,98).
- 860 — коэффициент перевода ккал в кВт·ч.
После расчета мощности (P) и зная напряжение сети (U), вычисляют необходимое сопротивление (R) по формуле R = U² / P. Например, для нагрева 100 литров воды на 50°C за 1 час (КПД 0,95) требуется мощность 6,1 кВт. При напряжении 220 В сопротивление ТЭНа должно быть R = (220)² / 6100 Вт ≈ 7,9 Ом. Для трехфазной системы 380 В (подключение «звезда») на каждую фазу приходится ~2 кВт, и сопротивление каждого элемента будет R = (220)² / 2000 Вт ≈ 24,2 Ом.

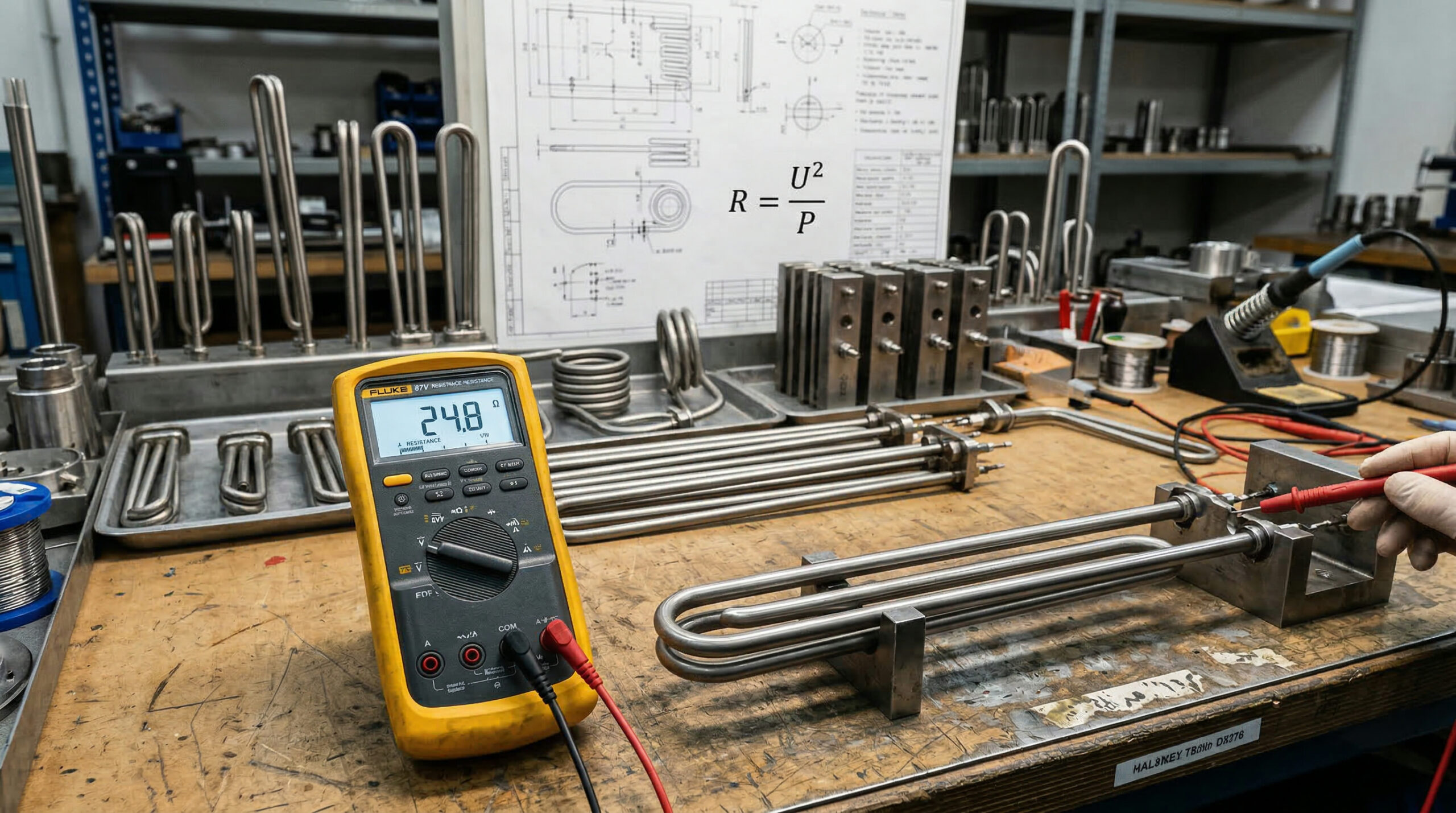

Пошаговая инструкция по измерению сопротивления ТЭНа мультиметром
Проверка сопротивления — основной метод диагностики ТЭНа. Для точных и безопасных измерений следуйте инструкции:
Шаг 1: Подготовка
- Отключите питание. Убедитесь, что ТЭН полностью обесточен и остыл до комнатной температуры (ниже 40°C). Снимите провода с клемм.
- Зачистите контакты. Окислы и грязь искажают показания. Используйте щетку или спирт.
- Настройте мультиметр. Переключите в режим измерения сопротивления (Ω) с пределом 200 Ом.
Шаг 2: Измерение сопротивления спирали (между клеммами)
- Прижмите щупы мультиметра к контактам ТЭНа.
- Норма: Дисплей покажет число, близкое к расчетному (например, 24–30 Ом для ТЭНа 2 кВт).
- «0» или близкое значение: Короткое замыкание спирали. ТЭН неисправен.
- «1», «OL» или ∞: Обрыв спирали. ТЭН неисправен.
- Значительное отклонение от нормы (более 15%): Деградация спирали. Мощность ТЭНа упала, его пора менять.
Шаг 3: Проверка на пробой изоляции (между клеммой и корпусом)
- Приложите один щуп к клемме, второй — к металлическому корпусу ТЭНа.
- Норма: Дисплей покажет «1», «OL» или бесконечность. Это означает, что изоляция исправна. Для точной проверки используют мегаомметр: показания должны быть не менее 0,5 МОм.
- «0» или низкое значение: Пробой изоляции на корпус. Такой ТЭН опасен, его нужно немедленно заменить.
Необходимые инструменты:
- Мультиметр: Подойдет любой цифровой мультиметр.
- Мегаомметр: (Опционально) Для профессиональной проверки сопротивления изоляции.
- Отвертки, кусачки: Для демонтажа и монтажа.
Меры безопасности:
- Работайте в диэлектрических перчатках на сухой поверхности.
- Убедитесь, что ТЭН полностью остыл.
- Никогда не проверяйте ТЭН под напряжением без соответствующей квалификации.
- Типичные ошибки: измерение на загрязненных контактах, проверка горячего ТЭНа (сопротивление нихрома растет с температурой), игнорирование паспортной мощности при расчете.
Если измеренное сопротивление отличается от расчетного более чем на 10%, ТЭН деградировал: спираль истончилась, или влага повредила изоляцию.
Заказ ТЭНа с точным сопротивлением в ten.bz
Компания ten.bz — поставщик трубчатых электронагревателей, работающий по ГОСТ 13268-86. Мы понимаем, что от точности сопротивления зависит эффективность и безопасность ТЭНа, поэтому уделяем этому параметру особое внимание.
Процесс заказа ТЭНа в ten.bz:
- Консультация и расчет. Наши инженеры помогут рассчитать мощность и сопротивление ТЭНа для вашей задачи, исходя из среды нагрева, габаритов и напряжения.
- Индивидуальное проектирование. Изготовим ТЭН по вашим чертежам или эскизам с гарантией точного соответствия сопротивления заданным параметрам. Работаем с оболочками из нержавеющей стали AISI 304/316, меди и титана.
- Производство и контроль качества. На каждом этапе производства мы контролируем сопротивление спирали и изоляции, гарантируя соответствие заявленным характеристикам.
- Доставка по России. Быстро и надежно доставляем ТЭНы по всей стране.
Заказывая в ten.bz, вы получаете не просто нагреватель, а инженерное решение с гарантией качества и соответствия нормативным требованиям.
Из чего складывается стоимость ТЭНа
Стоимость ТЭНа зависит от нескольких факторов. Сопротивление не влияет на цену напрямую, но связано с мощностью, габаритами и материалами, которые определяют конечную стоимость.
Основные факторы, влияющие на цену:
- Материал оболочки. Один из ключевых факторов. Цена растет в ряду: углеродистая сталь → медь → нержавеющая сталь (AISI 304/316) → титан.
- Мощность и напряжение. Высокомощные ТЭНы (от 10 кВт) дороже из-за более массивной спирали и сложной конструкции.
- Форма. Прямые ТЭНы дешевле. Сложная гибка, оребрение или сборка в блоки (ТЭНБ) увеличивают стоимость.
- Габариты. Цена прямо пропорциональна длине и диаметру (стандартные — 8, 10, 13, 16 мм) из-за расхода материалов.
- Дополнительные элементы. Резьбовые штуцеры, фланцы, встроенные термопары или терморегуляторы увеличивают цену.
- Точность параметров. Изготовление ТЭНа с допуском по сопротивлению менее 5% может потребовать индивидуальной намотки спирали и увеличить стоимость.
- Объем заказа. Оптовые партии всегда дешевле в пересчете на единицу.
Например, стандартный медный ТЭН для бойлера на 1,5 кВт (220 В, ~32 Ом) стоит от 500 до 1500 рублей. Промышленный блочный ТЭН из нержавеющей стали AISI 316 на 30 кВт (380 В) со сложным фланцем может стоить от 15 000 до 50 000 рублей и выше. Инвестиции в качественный ТЭН с правильно подобранным сопротивлением окупаются его долговечностью и энергоэффективностью.
Часто задаваемые вопросы
Что такое сопротивление ТЭНа?
Сопротивление ТЭНа — это электрическая характеристика нагревательного элемента, измеряемая в Омах (Ом), которая показывает, насколько сильно материал спирали внутри ТЭНа препятствует прохождению электрического тока. Именно благодаря сопротивлению спираль нагревается, выделяя тепло.
Как рассчитать сопротивление ТЭНа по известным параметрам?
Сопротивление ТЭНа рассчитывается по формуле закона Ома: R = U² / P, где R — сопротивление в Омах, U — напряжение сети в Вольтах (например, 220 В), а P — мощность ТЭНа в Ваттах (например, 2000 Вт). Для ТЭНа 2 кВт при 220 В сопротивление будет 24,2 Ом.
Как измерить сопротивление ТЭНа мультиметром?
Для измерения сопротивления ТЭНа необходимо отключить его от сети, дать остыть и снять провода с клемм. Установите мультиметр в режим омметра (предел 200 Ом) и приложите щупы к клеммам ТЭНа. Показания должны быть близки к расчетным (например, 20–50 Ом для бытовых ТЭНов). Для проверки изоляции один щуп прикладывают к клемме, другой — к корпусу; должно быть бесконечность или «OL».
Какое сопротивление должно быть у исправного ТЭНа?
Сопротивление исправного ТЭНа должно быть близко к расчетному значению (R = U² / P), с допустимым отклонением не более 10-20%. Например, для ТЭНа 1,5 кВт при 220 В расчетное сопротивление составляет 32,3 Ом. Если измеренное значение 0 Ом, это короткое замыкание; если «OL» или бесконечность — обрыв спирали.
Что делать, если измеренное сопротивление ТЭНа отличается от расчетного?
Если измеренное сопротивление сильно отличается от расчетного (более чем на 10-20%), это указывает на неисправность. Низкое сопротивление (близкое к 0 Ом) — короткое замыкание. Бесконечное сопротивление («OL») — обрыв спирали. В обоих случаях ТЭН неисправен и требует замены.
Как температура влияет на сопротивление ТЭНа?
Сопротивление нихромовой спирали ТЭНа незначительно увеличивается при нагреве (нихром имеет положительный температурный коэффициент). Поэтому для наиболее точной диагностики сопротивление рекомендуется измерять на холодном ТЭНе. Измерение на горячем ТЭНе может дать завышенные показания.
Почему важно сопротивление изоляции ТЭНа?
Сопротивление изоляции ТЭНа (между спиралью и корпусом) критически важно для электробезопасности. Оно должно быть очень высоким (в идеале бесконечным, не менее 0,5 МОм при проверке мегаомметром). Низкое сопротивление изоляции указывает на пробой на корпус, что создает риск поражения электрическим током и требует немедленной замены ТЭНа.
