ТЭНы с выводами — это сердце любой системы нагрева, где требуется надежное и безопасное электрическое подключение. Эти трубчатые электронагреватели, оснащенные контактными стержнями с резьбой М4 или М5, являются стандартом в промышленности и быту. Они обеспечивают эффективное преобразование электрической энергии в тепло, будь то нагрев воды, воздуха, масла или агрессивных сред. Выводы ТЭНа, выполненные по ГОСТ 13268-88, гарантируют прочное соединение с питающей сетью, минимизируя риски короткого замыкания и перегрева. В данной статье мы подробно рассмотрим конструкцию, типы, правила выбора и эксплуатации ТЭНов с выводами, чтобы вы могли сделать осознанный выбор и обеспечить долговечность вашей системы.

Параметр	Значение
Тип резьбы выводов	М4, М5, М6 (патронные)
Максимальный ток (М4)	15-20 А
Максимальный ток (М5)	20-30 А
Типичная мощность ТЭНа (М4)	0,3-3 кВт
Типичная мощность ТЭНа (М5)	3-10 кВт
Длина заделки (выступающей части)	30-120 мм (по ГОСТ 13268-88)
Сечение подключаемых проводов	1,5-6 мм²
Диаметр оболочки ТЭНа	8, 10, 12, 13, 16, 18 мм
Материал стержней выводов	Латунь, нержавеющая сталь AISI 304/316
Макс. температура зоны выводов	150°C
Срок службы	5000-10000 часов

ТЭНы с выводами: купить резьбовые М4/М5 — надежное подключение, долговечность для любых систем

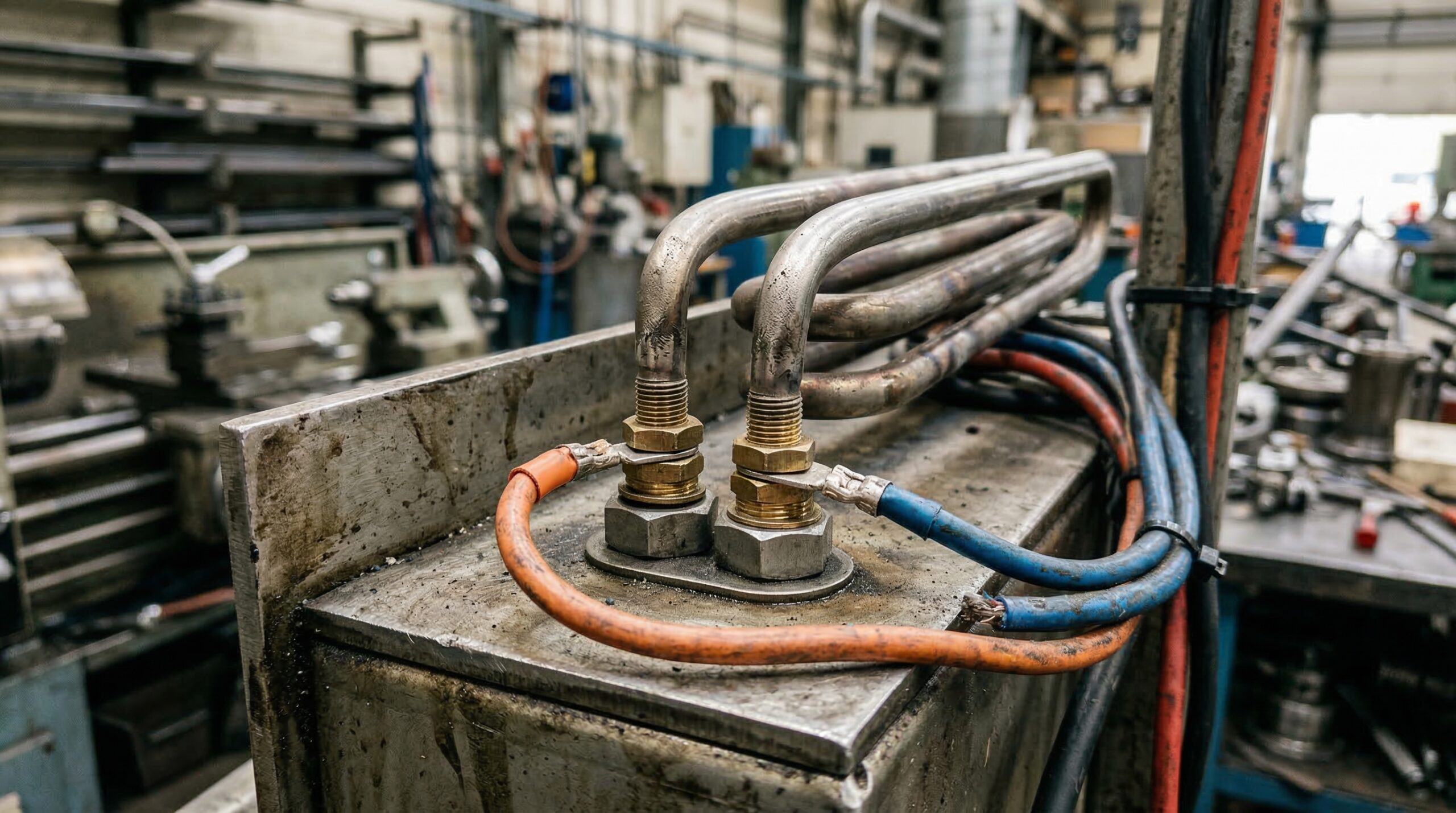

ТЭНы с выводами: определение и ключевая роль в системах нагрева

ТЭНы с выводами — это трубчатые электронагреватели, оснащенные специальными контактными стержнями для подключения к сети питания. Эти стержни, как правило, имеют резьбу М4 или М5, что обеспечивает стандартизированное и надежное крепление подводящих проводов с помощью шайб и гаек. Конструкция выводов регламентирована производственными стандартами, в частности ГОСТ 13268-88, что гарантирует их безопасность и долговечность. Качество контактных выводов напрямую определяет надежность всей системы нагрева, предотвращая перегрев, короткие замыкания и преждевременный выход оборудования из строя. Эти элементы преобразуют электрическую энергию в тепло для широкого спектра применений — от бытовых водонагревателей до промышленных печей.

Конструкция и типовые формы контактных выводов ТЭНов

Контактные выводы ТЭНа — это токоведущие металлические стержни, выступающие из торцов нагревателя. Они герметично изолированы от металлической оболочки диэлектрическими материалами, чаще всего оксидом магния (MgO) или керамикой, что критически важно для предотвращения короткого замыкания и обеспечения электробезопасности. Внутри ТЭНа каждый стержень соединен с нагревательной спиралью из нихрома, фехрали или вольфрама, служащей источником тепла. Снаружи стержни снабжены резьбой, обычно М4 или М5, для установки клемм, гаек и шайб, позволяющих надежно зафиксировать провода сечением от 1,5 мм² до 6 мм² в зависимости от мощности ТЭНа (от 0,1 кВт до 10 кВт и более).

Типовые формы контактных выводов включают:

• Стержни с резьбой М4: Наиболее распространенный вариант для ТЭНов мощностью до 3–5 кВт. Длина заделки — выступающей части стержня — по ГОСТ 13268-88 может варьироваться от 30 мм до 100 мм. Резьба М4 обеспечивает прочное механическое соединение, устойчивое к вибрациям.
• Стержни с резьбой М5: Применяются для ТЭНов мощностью свыше 5 кВт или в условиях повышенных электрических нагрузок. Они способны выдерживать токи до 25–30 А при стандартных напряжениях 220–380 В.
• Патронные выводы: Могут быть с внутренней или внешней заделкой. Внешняя заделка позволяет соединять силовой вывод с проводом клеммой снаружи ТЭНа, что упрощает монтаж и обслуживание. Внутренняя заделка используется в компактных установках или при высоких температурах (свыше 150°C в зоне герметика), где требуется защита от механических воздействий и частых сгибов проводов.

Заделка выводов, то есть расстояние от торца активной зоны ТЭНа до начала контактного стержня, обозначается буквенными кодами по ГОСТу: O, R, K, N, S. Например, коды O или R указывают на применение в подвижном воздухе (скорость потока более 6 м/с) с максимальной температурой оболочки до 450°C, тогда как S предназначен для спокойного воздуха с температурой до 400°C. Эти обозначения критически важны для предотвращения перегрева в зоне выводов и защиты от попадания влаги или агрессивных сред.

Сравнительная таблица типовых выводов

Тип резьбы	Диаметр стержня, мм	Максимальный ток, А	Типичные мощности ТЭНа, кВт	Длина заделки, мм
М4	4	15-20	0,3-3	40-70
М5	5	20-30	3-10	50-100
Патрон М6	6	30-50	10+	60-120

Значения в таблице основаны на стандартных производственных спецификациях. Точные параметры могут варьироваться в зависимости от конкретной модели ТЭНа и среды нагрева. Инженеры-проектировщики рекомендуют всегда уточнять эти данные у производителя.

Маркировка ТЭНов с учетом выводов по ГОСТ 13268-88

Маркировка ТЭНа содержит исчерпывающую информацию о его характеристиках, косвенно указывая на тип выводов через общие обозначения, соответствующие ГОСТ 13268-88. Понимание этой маркировки позволяет точно подобрать нагреватель для конкретных задач.

Полная структура маркировки включает несколько групп знаков:

1. Первая группа: Тип ТЭНа. ТЭН — стандартный нагреватель, ТЭНР — оребренный ТЭН для повышенной теплоотдачи в воздушных средах.
2. Вторая группа: Развернутая длина трубки в сантиметрах (например, 100 — 100 см, без учета длины выводов).
3. Третья группа: Диаметр оболочки ТЭНа в миллиметрах (типовые значения: 8, 10, 12, 13, 16, 18 мм).
4. Четвертая группа: Номинальная мощность в киловаттах (например, 3,15 кВт).
5. Пятая группа: Номинальное напряжение в вольтах (220 В, 380 В).
6. Шестая группа: Среда нагрева и форма ТЭНа. Например, P — для воды, O — для подвижного воздуха, S — для спокойного воздуха, Z — для масла. Форма обозначается кодом, например, ф.7 — типовая гнутая форма.
7. Дополнительные обозначения: Могут включать радиус изгиба (R30 — 30 мм), наличие штуцера (Ш), год изготовления и код производителя.

Пример полной маркировки: ТЭН 100-10-3,15P220 ф.7 R30 Ш. Здесь выводы подразумеваются стандартными М4/М5, подходящими для водяной среды (P) с максимальной температурой оболочки до 100°C. На самом корпусе ТЭНа часто наносится сокращенная надпись, например: P 3,15 220 26 АА, где P — среда, 3,15 кВт, 220 В, 2026 год выпуска, АА — код производителя.

Для ТЭНов с выводами крайне важно, чтобы зона контактных стержней постоянно омывалась холодным воздухом, естественным или принудительным. Температура в этой зоне не должна превышать 150°C, иначе срок службы герметика может сократиться в 2–3 раза, что подтверждено лабораторными испытаниями. Попадание влаги на выводы категорически недопустимо, так как это неминуемо приведет к коррозии и пробою изоляции.

Основные формы и конфигурации ТЭНов по расположению выводов

ТЭНы классифицируются не только по мощности и среде нагрева, но и по конфигурации и расположению выводов, что определяет их функциональность и области применения. Выбор правильной конфигурации критичен для оптимальной теплопередачи и долговечности оборудования.

• Двухконцевые прямые ТЭНы: Имеют выводы с обоих концов, чаще всего с резьбой М4 или М5. Эти ТЭНы идеально подходят для открытых емкостей, нагрева воды, воздуха или других сред. Их длина варьируется от 280 мм до 6000 мм, что делает их универсальным решением.
• Двухконцевые гнутые (U-образные) ТЭНы: Выводы расположены с одного конца, а сам нагреватель изогнут в одной плоскости. Такая конструкция увеличивает площадь нагрева в ограниченном пространстве, повышая мощность на 20–30% по сравнению с прямыми аналогами при той же длине активной зоны. Применяются в бойлерах, водонагревателях и воздуховодах.
• Одноконцевые (патронные) ТЭНы: Имеют выводы только с одного торца, изолированные термоусадкой или фарфоровыми изоляторами. Эти ТЭНы незаменимы для нагрева литейных форм, пресс-форм, экструдеров и другого компактного оборудования, где требуется локальный и высокоточный нагрев.
• Погружные и блочные ТЭНы (ТЭНБ): Это сборка из нескольких трубчатых нагревателей, закрепленных на общем фланце, с выводами на холодном конце. Мощность таких блоков достигает 20–50 кВт и более. Они используются для нагрева больших объемов жидкостей в промышленных резервуарах, бойлерах и гальванических ваннах.

Типы ТЭНов по расположению выводов и среде нагрева

Тип ТЭНа	Расположение выводов	Материал оболочки	Среда нагрева	Макс. температура оболочки, °C
Двухконцевый прямой	Оба конца	Нерж. сталь (AISI 304/316), медь	Вода (P), воздух (S/O)	100-450
Гнутый U-образный	Один конец	Углеродистая сталь, нерж. сталь	Масло (Z), химические растворы	200-400
Одноконцевый патронный	Один конец	Жаропрочная сталь	Литейные формы (L), твердые тела	450-600
Блочный (ТЭНБ)	Фланец, один конец	Титан, медь, нерж. сталь	Пищевые растворы, агрессивные среды	100-150

Правильный выбор конфигурации ТЭНа с выводами напрямую влияет на эффективность и безопасность работы нагревательного оборудования. Например, для агрессивных сред критически важен не только материал оболочки, но и надежная герметизация выводов для защиты от коррозии.

Материалы оболочки и контактных стержней: выбор для разных сред

Выбор материала оболочки ТЭНа и контактных стержней — один из ключевых факторов, определяющих срок службы и эффективность нагревателя. Каждый материал обладает свойствами, оптимальными для определенных условий эксплуатации.

• Материалы оболочки ТЭНа:
  • Нержавеющая сталь (AISI 304, AISI 316): Самый универсальный материал. AISI 304 применяется для нагрева воды, воздуха, слабых растворов кислот и щелочей. AISI 316 обладает повышенной коррозионной стойкостью за счет молибдена, что делает его идеальным для агрессивных сред и морской воды. Толщина стенки оболочки обычно составляет 0,3–0,5 мм.
  • Медь: Отличается высокой теплопроводностью, применяется для нагрева воды в бытовых водонагревателях и бойлерах.
  • Углеродистая сталь: Используется для нагрева масел, битума и других неагрессивных жидкостей. Это экономичный, но менее устойчивый к коррозии вариант.
  • Титан: Применяется в особо агрессивных средах, таких как концентрированные кислоты и щелочи. Обладает исключительной коррозионной стойкостью, но имеет более высокую стоимость.
  • Кварцевое стекло: Используется для химически агрессивных жидкостей, где требуется высокая инертность.
• Материалы стержней выводов:
  • Латунь: Широко используется для контактных стержней благодаря хорошей электропроводности и легкости обработки.
  • Нержавеющая сталь (AISI 304/316): Применяется для выводов в ТЭНах, предназначенных для агрессивных сред, где требуется повышенная коррозионная стойкость всей конструкции.
• Наполнитель: Пространство между спиралью и оболочкой заполняет уплотненный оксид магния (MgO) плотностью 2,2–2,5 г/см³. Этот материал служит электрическим изолятором и теплопроводником, обеспечивая эффективный отвод тепла от спирали к оболочке.

В оребренных ТЭНах (ТЭНР) для нагрева воздуха на оболочку навивается стальная лента, что увеличивает площадь теплоотдачи и повышает мощность на 20–50% по сравнению со стандартными моделями. Правильная комбинация материалов — залог долговечной и безопасной эксплуатации ТЭНа.

Области применения ТЭНов с выводами: от быта до промышленности

ТЭНы с выводами — универсальные нагревательные элементы, используемые во всех сферах, где требуется контролируемый нагрев. Их надежность и разнообразие форм позволяют применять их в самых разных условиях.

• Бытовое применение:
  • Водонагреватели и бойлеры: Двухконцевые гнутые или прямые ТЭНы с медной или нержавеющей оболочкой (AISI 304) обеспечивают быстрый нагрев воды.
  • Стиральные и посудомоечные машины: Компактные ТЭНы нагревают воду до требуемой температуры.
  • Электрические плиты и духовки: Закрытые ТЭНы создают необходимый температурный режим.
  • Масляные радиаторы: Прямые или U-образные ТЭНы нагревают теплоноситель (масло).
• Промышленное применение:
  • Системы отопления и водоснабжения: Блочные ТЭНы (ТЭНБ) на фланцах мощностью до 50 кВт применяются в промышленных котлах и теплообменниках.
  • Сушильные камеры: Оребренные ТЭНы (ТЭНР) используются для сушки древесины, зерна, лакокрасочных покрытий. Максимальная температура оболочки может достигать 450°C.
  • Нагрев масел и нефтепродуктов: ТЭНы с оболочкой из углеродистой или нержавеющей стали (AISI 304) применяются в масляных баках и цистернах.
  • Химическая промышленность: ТЭНы с оболочкой из AISI 316 или титана используются для нагрева агрессивных химических растворов, кислот и щелочей.
  • Пищевая промышленность: Медные или нержавеющие (AISI 304) ТЭНы применяются в оборудовании для нагрева пищевых продуктов и стерилизации.
  • Литейное производство: Одноконцевые (патронные) ТЭНы используются для точного нагрева пресс-форм и литейных форм.
  • Вентиляционные системы: Воздушные ТЭНы и калориферы обеспечивают подогрев приточного воздуха.

Для промышленного применения часто выбирают ТЭНы со штуцерами (Ш) или фланцами у выводов, что обеспечивает дополнительную защиту и удобство монтажа. Срок службы таких ТЭНов при соблюдении условий эксплуатации (температура выводов менее 150°C) составляет от 5000 до 10000 часов, что является важным экономическим показателем.

Как выбрать ТЭН с выводами: формула расчета мощности и ключевые параметры

Правильный выбор ТЭНа с выводами — залог эффективной и безопасной работы системы нагрева. Этот процесс включает расчет мощности и учет других параметров: среды нагрева, материала оболочки, конфигурации и типа выводов. Рекомендуется следовать четкому алгоритму.

1. Определение необходимой мощности (P)

Мощность ТЭНа — один из самых важных параметров. Для расчета требуемой мощности для нагрева жидкости можно использовать формулу:

P = (m × c × ΔT) / (t × η × 860)

• P — требуемая мощность ТЭНа, кВт.
• m — масса нагреваемой среды, кг (для воды плотность ≈ 1 кг/л).
• c — удельная теплоемкость среды, кДж/(кг·°C) (для воды c ≈ 4,18).
• ΔT — необходимый подъем температуры, °C (конечная — начальная).
• t — время нагрева, часы.
• η — КПД системы, обычно 0,9–0,95 для изолированных систем.
• 860 — коэффициент пересчета из ккал в кВт·ч.

После расчета базовой мощности P рекомендуется добавить запас 10–30% для компенсации теплопотерь: P_сум = К × P, где К = 1,1–1,3.

2. Выбор среды нагрева и материала оболочки

• Вода (P): Медь, нержавеющая сталь AISI 304. Для агрессивной воды — AISI 316 или титан. Макс. температура оболочки 100°C.
• Воздух (S — спокойный, O — подвижный): Углеродистая сталь, нержавеющая сталь AISI 304. Для сушилок — оребренные ТЭНы (ТЭНР). Макс. температура оболочки до 450°C (O) и 400°C (S).
• Масло (Z): Углеродистая сталь, нержавеющая сталь AISI 304. Макс. температура оболочки до 200°C.
• Агрессивные среды: Нержавеющая сталь AISI 316, титан.

3. Определение конфигурации и размеров ТЭНа

• Форма: Прямые, U-образные, блочные, патронные. Выбирается исходя из геометрии емкости.
• Диаметр оболочки: Стандартные диаметры: 8, 10, 12, 13, 16, 18 мм.
• Развернутая длина: Зависит от мощности и формы, должна обеспечивать полное погружение активной зоны.

4. Выбор типа и длины выводов

• Тип резьбы: М4 для мощностей до 3–5 кВт, М5 для 5–10 кВт, патронные для более высоких.
• Длина заделки: По ГОСТ 13268-88 (O, R, K, N, S), должна быть достаточной для вывода из высокотемпературной или влажной зоны.
• Наличие штуцеров: Для герметичного монтажа через стенку резервуара.

5. Учет напряжения питания

ТЭНы производятся на напряжения 12 В, 24 В, 48 В, 110 В, 220 В, 380 В, 600 В. Выбор должен соответствовать параметрам вашей электросети.

При выборе ТЭНа с выводами крайне важно учитывать все эти параметры. При возникновении затруднений рекомендуется обратиться к специалистам, которые помогут подобрать оптимальное решение.

Как заказать ТЭНы с выводами на ten.bz: простой алгоритм

Заказ ТЭНов с выводами на сайте ten.bz — это простой и прозрачный процесс, позволяющий быстро получить качественные нагревательные элементы. Мы ценим ваше время и предлагаем четкий алгоритм действий.

1. Определение параметров ТЭНа

Перед оформлением заказа точно определите все параметры ТЭНа, используя техническую документацию вашего оборудования. Вам потребуется указать:

• Тип ТЭНа: Прямой, U-образный, блочный, патронный.
• Мощность: В киловаттах (кВт).
• Напряжение: В вольтах (В).
• Среда нагрева: Вода, воздух, масло, агрессивные растворы.
• Материал оболочки: Медь, нержавеющая сталь (AISI 304, AISI 316), углеродистая сталь, титан.
• Диаметр оболочки: 8, 10, 12, 13, 16, 18 мм.
• Развернутая длина или габаритные размеры: В миллиметрах (мм).
• Тип выводов: Резьба М4, М5, патронные. Укажите, если требуются штуцеры или фланцы.
• Форма ТЭНа: Для гнутого ТЭНа укажите радиус изгиба и схему.

Наличие старого ТЭНа или чертежа значительно упростит процесс подбора.

2. Консультация со специалистом (по желанию)

Если вы не уверены в параметрах или вам требуется индивидуальное решение, наши специалисты готовы предоставить бесплатную консультацию. Свяжитесь с нами по телефону, электронной почте или через форму на сайте. Мы поможем рассчитать мощность, выбрать оптимальный материал и конфигурацию ТЭНа.

3. Оформление заявки

После определения всех параметров оформите заявку одним из способов:

• Через форму на сайте: Заполните все поля, прикрепите чертежи или фотографии.
• По электронной почте: Отправьте запрос с указанием всех характеристик.
• По телефону: Продиктуйте параметры менеджеру.

Мы оперативно обработаем вашу заявку и подготовим коммерческое предложение.

4. Подтверждение заказа и оплата

После согласования деталей и стоимости вы получите счет. Оплата осуществляется удобным для вас способом (безналичный расчет для юридических лиц, онлайн-оплата для физических лиц). Мы работаем по предоплате или с отсрочкой платежа для постоянных клиентов.

5. Доставка по Москве и всей России

Мы осуществляем быструю доставку ТЭНов с выводами по Москве, Московской области и во все регионы России через проверенные транспортные компании. Средний срок изготовления нестандартных ТЭНов составляет 5–10 рабочих дней.

Выбирая ten.bz, вы получаете не только высококачественные ТЭНы с выводами, но и полный комплекс услуг, включая экспертную поддержку и оперативную доставку.

Стоимость ТЭНов с выводами: факторы ценообразования и выгодные предложения

Стоимость ТЭНов с выводами зависит от нескольких ключевых факторов, которые важно учитывать при планировании бюджета. Понимание этих факторов поможет сделать оптимальный выбор и избежать переплат.

Основные факторы, влияющие на цену:

1. Мощность ТЭНа: Чем выше мощность (кВт), тем больше требуется нагревательной спирали и наполнителя, что увеличивает стоимость. ТЭН на 10 кВт будет стоить дороже, чем на 3 кВт при прочих равных условиях.
2. Материал оболочки: Один из наиболее значимых факторов. Медные ТЭНы дешевле, чем из нержавеющей стали (AISI 304), а нержавеющая сталь AISI 316 или титан для агрессивных сред значительно дороже.
3. Конфигурация и форма: Прямые ТЭНы — наиболее доступные. Гнутые, блочные (ТЭНБ) и патронные ТЭНы дороже из-за более сложного производственного процесса.
4. Тип и сложность выводов: Стандартные выводы с резьбой М4 или М5 включены в базовую стоимость. ТЭНы со специальными штуцерами, фланцами или усиленной герметизацией выводов будут иметь более высокую цену.
5. Диаметр и длина ТЭНа: Увеличение диаметра или длины трубки влияет на расход материалов и, соответственно, на стоимость.
6. Индивидуальные требования: Нестандартные параметры, особые радиусы изгиба, дополнительная защита или срочное изготовление могут увеличить конечную цену.
7. Объем заказа: При оптовых заказах производители предлагают скидки, что делает их более выгодными для крупных предприятий.

Примерный диапазон цен:

На рынке России стоимость ТЭНов с выводами варьируется от 500–800 рублей за простые бытовые модели (1–2 кВт, медь, М4) до 10 000 – 50 000 рублей и выше за промышленные блочные ТЭНы (20–50 кВт, титан, фланцы). Средняя цена на популярные ТЭНы из нержавеющей стали (AISI 304) мощностью 2–5 кВт с резьбой М4/М5 находится в диапазоне от 1500 до 4000 рублей.

Выгодные предложения от ten.bz:

Как производитель, ten.bz предлагает конкурентные цены на ТЭНы с выводами, исключая посреднические наценки. Мы регулярно проводим акции и предлагаем специальные условия для оптовых покупателей. Вы можете запросить индивидуальный расчет стоимости, и мы гарантируем прозрачное ценообразование. Приобретая ТЭНы у нас, вы получаете продукцию, соответствующую ГОСТ 13268-88, с гарантией качества и доставкой по всей России.

Для получения точной информации о стоимости и оформления заказа свяжитесь с нашими менеджерами. Мы готовы предложить оптимальное решение, учитывая ваш бюджет и технические требования.
