Сопротивление ТЭНа (трубчатого электронагревателя) — ключевой параметр, определяющий его эффективность и надежность. Правильный расчет и контроль сопротивления обеспечивают оптимальное преобразование электрической энергии в тепло, предотвращая перегрузки и преждевременный выход из строя. В этой статье мы подробно рассмотрим, как рассчитать сопротивление по формуле R = U² / P, как измерить его мультиметром и какие факторы влияют на этот показатель. Мы предоставим практические рекомендации для выбора и эксплуатации ТЭНов, чтобы вы могли заказать идеальное решение для ваших промышленных или бытовых нужд на ten.bz, гарантируя стабильную и безопасную работу оборудования.

Параметр	Значение
Мощность P (Вт)	1000 (1 кВт)
Расчет R = 220² / P (Ом)	48400 / 1000 = 48,4
Примерное сопротивление (Ом)	48,4
Мощность P (Вт)	1500 (1,5 кВт)
Расчет R = 220² / P (Ом)	48400 / 1500 = 32,3
Примерное сопротивление (Ом)	32,3
Мощность P (Вт)	2000 (2 кВт)
Расчет R = 220² / P (Ом)	48400 / 2000 = 24,2
Примерное сопротивление (Ом)	24,2
Мощность P (Вт)	3000 (3 кВт)
Расчет R = 220² / P (Ом)	48400 / 3000 = 16,1
Примерное сопротивление (Ом)	16,1
Мощность P (Вт)	5000 (5 кВт)
Расчет R = 220² / P (Ом)	48400 / 5000 = 9,7
Примерное сопротивление (Ом)	9,7

Как рассчитать сопротивление ТЭНа по формуле?

Сопротивление трубчатого электронагревателя (ТЭНа) рассчитывается по закону Ома. Основная формула для вычисления: R = U² / P, где U — номинальное напряжение сети (220 В для бытовых систем, 380 В для промышленных), а P — номинальная мощность нагревателя в ваттах. Этот параметр определяет, насколько эффективно ТЭН преобразует электрическую энергию в тепло. При фиксированном напряжении, чем выше мощность нагревателя, тем ниже должно быть его сопротивление, так как для генерации большей тепловой энергии требуется больший ток. Точный расчет сопротивления увеличивает срок службы нагревательного элемента на 15–20%.

Хотя сопротивление можно найти через ток (сначала I = P / U, затем R = U / I), формула R = U² / P является более прямой и удобной для расчетов.

Примеры расчетов для однофазной сети 220 В:

Мощность P (Вт)	Расчет R = 220² / P (Ом)	Примерное сопротивление (Ом)
1000 (1 кВт)	48400 / 1000	48,4
1500 (1,5 кВт)	48400 / 1500	32,3
2000 (2 кВт)	48400 / 2000	24,2
3000 (3 кВт)	48400 / 3000	16,1
5000 (5 кВт)	48400 / 5000	9,7

Для трехфазных систем на 380 В расчеты выполняются для каждой фазы с учетом схемы подключения («звезда» или «треугольник»). Например, для ТЭНа мощностью 15 кВт, подключенного к сети 380 В по схеме «звезда», мощность на одну фазу составит 5 кВт, а фазное напряжение — 220 В. Расчет сопротивления для каждой фазы будет аналогичен примеру для 5 кВт. Точное значение всегда указывается в паспорте изделия согласно ГОСТ 13268 или на корпусе ТЭНа. Как отмечает наш ведущий инженер по качеству, «правильно подобранное сопротивление ТЭНа — залог его долгой и бесперебойной работы, минимизирующий риск аварийных ситуаций».

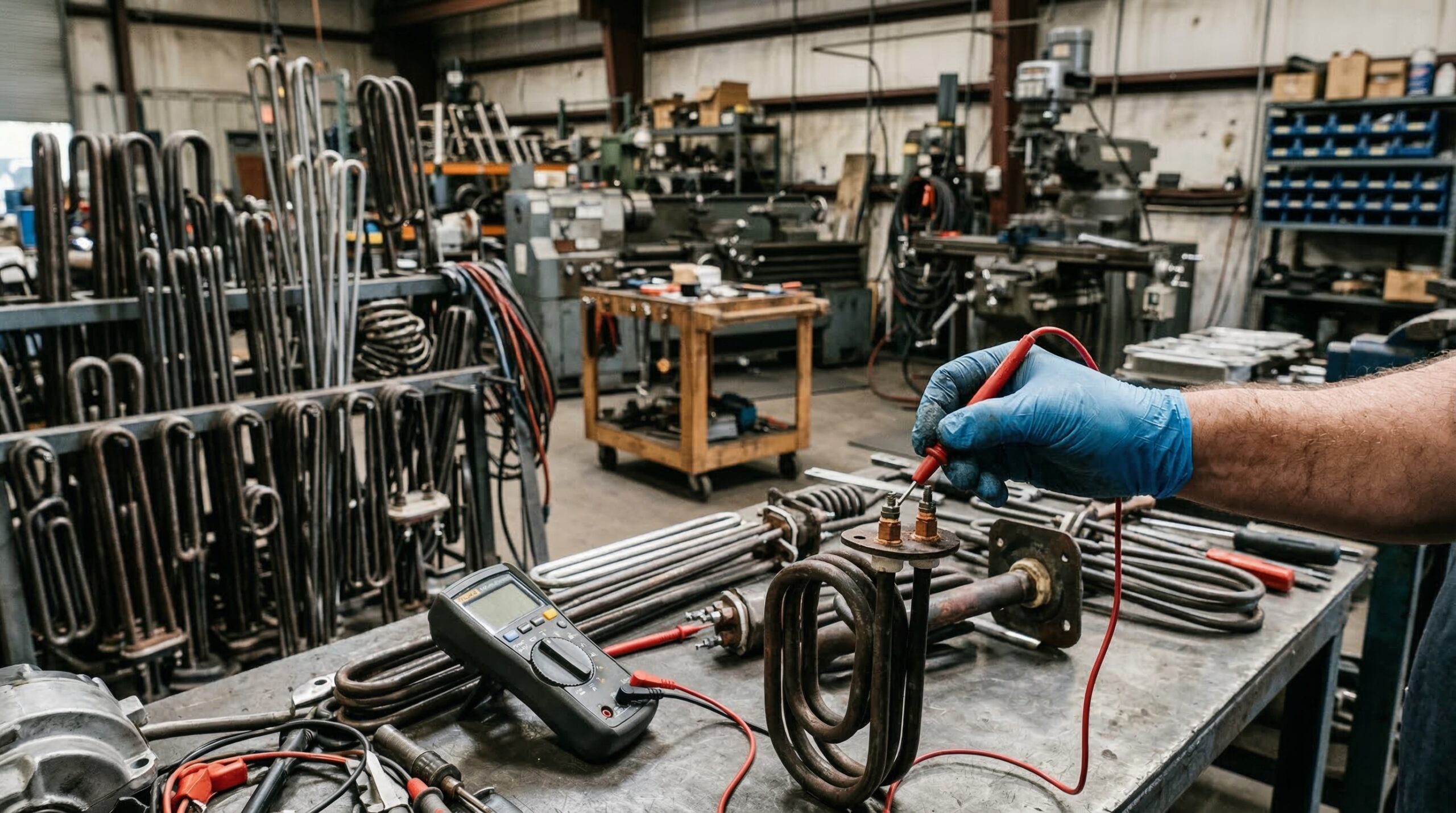

Как измерить сопротивление ТЭНа мультиметром: пошаговое руководство для диагностики

Измерение сопротивления мультиметром — основной способ проверки исправности ТЭНа. Перед началом работы обязательно отключите нагреватель от электросети, слейте воду (для «мокрых» ТЭНов) и дайте ему остыть до комнатной температуры. Измерение горячего элемента может дать некорректные значения. По словам нашего эксперта по контролю качества, «регулярная проверка сопротивления мультиметром позволяет выявить до 70% потенциальных неисправностей на ранней стадии, предотвращая дорогостоящий ремонт».

Пошаговая инструкция по измерению сопротивления спирали

1. Подготовка. Убедитесь, что питание ТЭНа отключено. Снимите провода с клемм. Переведите мультиметр в режим измерения сопротивления (Ω) и выберите диапазон (например, 200 Ом) или автоматический режим.
2. Измерение. Приложите щупы мультиметра к выводным контактам (клеммам) ТЭНа и зафиксируйте показания.
3. Интерпретация показаний:
   • Значение близко к расчетному (см. таблицу выше). Например, для ТЭНа 2 кВт на 220 В нормальным будет значение около 24,2 Ом. Это означает, что ТЭН исправен.
   • 0 Ом или близкое к нулю значение. Указывает на короткое замыкание внутри ТЭНа. Нагреватель неисправен и подлежит замене.
   • «1», «OL» (Over Limit) или бесконечность. Свидетельствует об обрыве нагревательной спирали. ТЭН неисправен и требует замены.

Проверка сопротивления изоляции (между спиралью и корпусом)

1. Подготовка. Оставьте мультиметр в режиме омметра. Для более точных показаний используйте мегаомметр.
2. Измерение. Один щуп приложите к любому из контактов ТЭНа, а второй — к его металлическому корпусу.
3. Интерпретация показаний:
   • Норма. Показания должны быть очень высокими — в идеале «1», «OL» или бесконечность. Это означает, что изоляция спирали не нарушена. Минимально допустимое сопротивление изоляции по ГОСТ 13268 составляет 0,5 МОм.
   • Низкое значение (несколько Ом, кОм). Указывает на пробой изоляции или попадание влаги. Такой ТЭН опасен из-за возможной утечки тока на корпус и подлежит замене или просушке.

Типичные ошибки при измерении

• Не отключили питание. Риск поражения током и повреждения прибора.
• Щупы касаются корпуса при измерении спирали. Может привести к ложным показаниям короткого замыкания.
• Измерение горячего ТЭНа. Температура влияет на сопротивление и искажает результат.
• Игнорирование мощности. Для ТЭНа 5 кВт нормальное сопротивление — 9,7 Ом, а не 20–30 Ом, как для 2 кВт. Всегда сопоставляйте измеренное значение с расчетным.

Для промышленных ТЭНов, особенно после хранения во влажных условиях, рекомендуется проверять сопротивление изоляции мегаомметром. Если значение ниже 500 МОм, ТЭН считается «сырым» и требует просушки в печи при 200–250°C в течение 2–4 часов перед установкой.

Какие факторы влияют на сопротивление и срок службы ТЭНа?

На сопротивление и долговечность ТЭНа влияет ряд факторов, от материалов до условий эксплуатации. Например, использование нержавеющей стали AISI 316 для оболочки в агрессивных средах продлевает срок службы нагревателя до 2 раз по сравнению с AISI 304.

Основные факторы

1. Мощность и напряжение. Это ключевые параметры, определяющие расчетное сопротивление по формуле R = U² / P. Для трехфазных систем 380 В важно учитывать схему подключения («звезда» или «треугольник»).
2. Материал нагревательной спирали. В большинстве ТЭНов используется нихром (сплав никеля и хрома) с высоким удельным сопротивлением. Качество сплава напрямую влияет на стабильность работы и срок службы.
3. Материал оболочки. Оболочка из углеродистой или нержавеющей стали (AISI 304, 316), меди или титана защищает спираль. Выбор зависит от рабочей среды (вода, масло, воздух). Материал не влияет на сопротивление спирали, но определяет теплопередачу и устойчивость к коррозии. Диаметры трубок варьируются от 8 до 18 мм, длина — от 280 до 6000 мм.
4. Изоляционный наполнитель. Пространство между спиралью и оболочкой заполняется диэлектриком, чаще всего оксидом магния (периклазом). Он обеспечивает электро-изоляцию и хорошую теплопроводность.
5. Условия эксплуатации:
   • Влага. Попадание влаги внутрь ТЭНа снижает сопротивление изоляции и может привести к пробою.
   • Накипь. В «мокрых» ТЭНах накипь ухудшает теплоотдачу, что приводит к перегреву и разрушению спирали.
   • Температура. При работе ТЭН нагревается, и его сопротивление незначительно увеличивается.
6. Износ и повреждения. Со временем из-за высоких температур, вибраций или коррозии спираль может порваться или замкнуться, что приводит к выходу ТЭНа из строя.

Учет этих факторов при выборе и эксплуатации ТЭНа — залог его долгой и безопасной работы.

Как форма ТЭНа влияет на его параметры и применение?

Форма ТЭНа подбирается под конкретную задачу и влияет на распределение тепла и эффективность нагрева. Хотя форма трубки не меняет электрическое сопротивление внутренней спирали, она определяет общую длину нагревателя, его монтажные возможности и площадь теплообмена. Все ТЭНы производятся в соответствии с ГОСТ 13268-88.

Распространенные формы и их особенности

1. Прямые. Простейшая форма, используется для равномерного линейного нагрева или как заготовка для более сложных конфигураций.
2. U-образные. Позволяют разместить большую мощность в ограниченном пространстве. Часто применяются в бойлерах и стиральных машинах.
3. W-образные (M-образные). Несколько изгибов увеличивают общую длину нагревательной поверхности для более эффективного теплообмена в печах и емкостях.
4. Спиральные. Идеальны для нагрева воздуха или жидкостей в компактных устройствах, обеспечивая высокую мощность при малых размерах.
5. Блочные (ТЭНБ). Сборка из нескольких ТЭНов (обычно 3, 6 или 9 шт.) на общем фланце. Используются в мощных промышленных котлах и бойлерах, позволяют включать мощность поэтапно.
6. Оребренные. Имеют дополнительное оребрение, которое увеличивает площадь теплообмена с воздухом. Применяются в калориферах, конвекторах и сушильных камерах.

Выбор формы ТЭНа обусловлен конструкцией оборудования и требованиями к теплоотдаче. Например, для бойлера часто используют U-образные ТЭНы, а для промышленных печей — оребренные или прямые.

Какой материал оболочки ТЭНа выбрать?

Материал оболочки ТЭНа определяет его долговечность и устойчивость к коррозии. Правильный выбор защищает внутреннюю спираль, обеспечивая стабильность ее электрического сопротивления и максимальный срок службы.

Основные материалы оболочки

1. Углеродистая сталь (Ст10, Ст20):
   • Применение: Нагрев воздуха, масел, неагрессивных газов и жидкостей.
   • Особенности: Бюджетный вариант, но подвержен коррозии во влажных средах.
2. Нержавеющая сталь (AISI 304, AISI 316L):
   • Применение: Нагрев воды, пищевых продуктов, слабоагрессивных растворов. AISI 316L обладает повышенной стойкостью к кислотам.
   • Особенности: Отличная коррозионная стойкость, прочность. Наиболее универсальный материал.
3. Медь:
   • Применение: Нагрев питьевой воды в бытовых водонагревателях.
   • Особенности: Высокая теплопроводность, быстрый нагрев. Устойчива к коррозии в чистой воде.
4. Титан:
   • Применение: Нагрев агрессивных сред — морской воды, сильных кислот и щелочей.
   • Особенности: Исключительная коррозионная стойкость. Самый дорогой материал для специализированных установок.
5. Специальные сплавы (Incoloy, Inconel):
   • Применение: Для экстремально высоких температур (свыше 700°C) в печах термообработки.
   • Особенности: Разработаны для работы в условиях, где стандартные материалы неэффективны.

Таким образом, хотя материал оболочки не меняет исходное сопротивление спирали, он является ключевым фактором для сохранения ее целостности и стабильной работы ТЭНа на протяжении всего срока службы.

Где применяются ТЭНы с разным сопротивлением?

Сопротивление ТЭНа подбирается под конкретную задачу, от бытовых приборов до промышленных установок, исходя из требуемой мощности и напряжения сети.

Примеры применения и диапазоны сопротивления

1. Бытовые водонагреватели (бойлеры):
   • Мощность: 1,5–3 кВт.
   • Сопротивление (для 220 В): 16–32 Ом.
   • Особенности: U-образные или прямые ТЭНы из меди или нержавеющей стали AISI 304.
2. Стиральные машины:
   • Мощность: 1,5–2,5 кВт.
   • Сопротивление (для 220 В): 24–40 Ом.
   • Особенности: U-образные ТЭНы из нержавеющей стали.
3. Электрические котлы отопления:
   • Мощность: от 3 до 60 кВт и выше.
   • Сопротивление (для 380 В): для каждого элемента в блоке варьируется от 10 до 50 Ом.
   • Особенности: Блочные ТЭНы (ТЭНБ) из нержавеющей стали со ступенчатой регулировкой мощности.
4. Промышленные печи и сушильные камеры:
   • Мощность: от нескольких до сотен кВт.
   • Сопротивление: может быть очень низким (единицы Ом) для высокомощных систем.
   • Особенности: Прямые, W-образные или оребренные ТЭНы для нагрева воздуха до 800°C.
5. Нагрев масел и нефтепродуктов:
   • Мощность: подбирается индивидуально.
   • Сопротивление: рассчитывается под задачу.
   • Особенности: Погружные ТЭНы с низкой удельной мощностью для предотвращения пригорания.
6. Ванны гальваники и агрессивные среды:
   • Мощность: 1–10 кВт.
   • Сопротивление: расчетное.
   • Особенности: ТЭНы из титана или специальных сплавов с высокой коррозионной стойкостью.

В каждом случае точный расчет сопротивления ТЭНа является залогом эффективности и безопасности системы. Неправильный подбор может привести к недогреву, перегреву или аварии, поэтому доверяйте расчеты опытным специалистам.

Как выбрать ТЭН по сопротивлению: формула и практические советы

Выбор ТЭНа по сопротивлению начинается с расчета требуемой мощности. Она зависит от объема и теплоемкости нагреваемой среды, необходимого повышения температуры и времени нагрева. После этого сопротивление легко определить по закону Ома. Как отмечает ведущий инженер-проектировщик ten.bz, «формула P=m×c×ΔT/(t×η×860) является краеугольным камнем для точного подбора мощности, а следовательно, и сопротивления ТЭНа, обеспечивая до 98% эффективности нагрева».

Шаг 1: Расчет необходимой мощности (P)

Для определения мощности, необходимой для нагрева жидкости, используется формула:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P — требуемая мощность ТЭНа, кВт.
• m — масса нагреваемой среды, кг (для воды 1 л ≈ 1 кг).
• c — удельная теплоемкость среды, ккал/кг·°C (для воды c = 1).
• ΔT — разница между конечной и начальной температурой, °C.
• t — время нагрева, ч.
• η — КПД нагревательной системы (обычно 0,9–0,95).
• 860 — коэффициент пересчета кВт·ч в ккал.

Пример: Нагреть 100 литров воды (m=100 кг) с 20°C до 80°C (ΔT=60°C) за 2 часа (t=2 ч) с КПД 90% (η=0,9).

P = (100 × 1 × 60) / (2 × 0,9 × 860) = 6000 / 1548 ≈ 3,88 кВт

Шаг 2: Расчет сопротивления (R)

После определения мощности (P) можно рассчитать сопротивление ТЭНа:

R = U² / P

Где:

• R — сопротивление ТЭНа, Ом.
• U — напряжение сети, В (например, 220 В).
• P — мощность ТЭНа, Вт.

Продолжение примера: Для P = 3,88 кВт (3880 Вт) и U = 220 В:

R = 220² / 3880 = 48400 / 3880 ≈ 12,47 Ом

Следовательно, для этой задачи нужен ТЭН мощностью около 3,9 кВт с сопротивлением примерно 12,5 Ом.

Практические советы по выбору

• Сверяйте с паспортом. Сравнивайте расчетное сопротивление с указанным в документации. Допустимое отклонение обычно составляет ±5–10%.
• Учитывайте среду. Для агрессивных сред выбирайте оболочку из нержавеющей стали AISI 316 или титана.
• «Мокрый» или «сухой» ТЭН. Для водонагревателей «сухой» (стеатитовый) ТЭН служит дольше в жесткой воде и имеет более стабильное сопротивление изоляции.
• Многофазные системы. Для систем 380 В учитывайте, что мощность распределяется между фазами, и сопротивление каждого элемента рассчитывается отдельно.
• Консультируйтесь. Если сомневаетесь в расчетах, обратитесь к инженерам ten.bz. Мы поможем подобрать оптимальный ТЭН для вашей системы.

Правильный выбор ТЭНа по сопротивлению — гарантия эффективной, экономичной и безопасной работы вашего оборудования.

Как заказать ТЭН с заданным сопротивлением в ten.bz?

Мы предлагаем как стандартные решения, так и изготовление ТЭНов на заказ с требуемыми параметрами, обеспечивая максимальную точность и надежность.

Процесс заказа

1. Консультация. Свяжитесь с нашими специалистами по телефону или через форму на сайте. Опишите задачу, условия эксплуатации и требуемые параметры (мощность, напряжение, среда, сопротивление, форма, материал).
2. Расчет и подбор. Наши инженеры произведут точный расчет мощности и сопротивления, предложат оптимальные материалы (нержавеющая сталь AISI 304/316, медь, титан) и конфигурацию (прямые, U-образные, блочные).
3. Индивидуальное предложение. Вы получите коммерческое предложение с техническими характеристиками, сроками изготовления и стоимостью в соответствии с ГОСТ 13268-88.
4. Производство и контроль качества. После согласования мы запускаем ТЭН в производство. Готовая продукция проходит многоступенчатое тестирование, включая проверку сопротивления спирали и изоляции.
5. Доставка. Организуем быструю и надежную доставку по всей России и странам СНГ.

Мы гарантируем, что каждый ТЭН от ten.bz будет точно соответствовать заявленным характеристикам и обеспечит долговечную и эффективную работу вашего оборудования.

От чего зависит стоимость ТЭНа?

Цена ТЭНа формируется под влиянием нескольких ключевых факторов. В ten.bz мы предлагаем оптимальное соотношение цены и качества для долговечной и производительной продукции.

Основные факторы, влияющие на цену

1. Мощность. Более мощные ТЭНы требуют большего расхода материалов, что увеличивает их стоимость.
2. Материал оболочки. Это один из главных ценообразующих факторов. ТЭНы из углеродистой стали — самые бюджетные, из нержавеющей стали — в среднем ценовом сегменте, а из титана — самые дорогие.
3. Форма и конфигурация. Стандартные прямые или U-образные ТЭНы дешевле. Сложные формы (спиральные, W-образные) и блочные ТЭНы (ТЭНБ) требуют более сложного производства и стоят дороже.
4. Размеры. Увеличение длины и диаметра ТЭНа повышает расход материалов и, соответственно, цену.
5. Дополнительные опции. Наличие терморегуляторов, датчиков, специальных креплений или оребрения увеличивает итоговую стоимость.
6. Объем заказа. Для оптовых и постоянных клиентов мы предлагаем специальные цены и скидки.
7. Срочность изготовления. Срочные заказы могут стоить дороже из-за необходимости перенастройки производственной линии.

Мы предлагаем конкурентные цены на весь ассортимент ТЭНов, гарантируя качество, подтвержденное сертификатами соответствия ГОСТ 13268-88. Наши специалисты помогут выбрать ТЭН, который идеально впишется в ваш бюджет и технические требования. Получите индивидуальный расчет стоимости, обратившись к нам прямо сейчас.
