Сопротивление ТЭНа (трубчатого электронагревателя) — фундаментальный электрический параметр, напрямую определяющий его мощность и эффективность. От правильного расчета и контроля сопротивления зависит не только скорость нагрева, но и долговечность оборудования, будь то бытовой водонагреватель или промышленный котел. На ten.bz мы акцентируем внимание на прецизионном расчете, чтобы каждый наш ТЭН обеспечивал заданные параметры работы. Понимание принципов сопротивления позволит вам выбрать идеальный нагреватель, избежать перегрузок и оптимизировать энергопотребление. Мы расскажем, как корректно рассчитать сопротивление по формуле R = U² / P, профессионально измерить его мультиметром и учесть все нюансы для безупречной работы вашего оборудования.

Параметр	Значение
Мощность (P)	1 кВт (1000 Вт)
Расчет (220² / P)	220² / 1000 = 48400 / 1000
Сопротивление (R), Ом	~48,4
Типичное применение	Малые бойлеры, электрочайники, утюги
Мощность (P)	1,8 кВт (1800 Вт)
Расчет (220² / P)	220² / 1800 = 48400 / 1800
Сопротивление (R), Ом	~26,9
Типичное применение	Стиральные машины, посудомоечные машины
Мощность (P)	2 кВт (2000 Вт)
Расчет (220² / P)	220² / 2000 = 48400 / 2000
Сопротивление (R), Ом	~24,2
Типичное применение	Стандартные бытовые водонагреватели, бойлеры
Мощность (P)	3 кВт (3000 Вт)
Расчет (220² / P)	220² / 3000 = 48400 / 3000
Сопротивление (R), Ом	~16,1
Типичное применение	Проточные водонагреватели, мощные бойлеры
Мощность (P)	5 кВт (5000 Вт)
Расчет (220² / P)	220² / 5000 = 48400 / 5000
Сопротивление (R), Ом	~9,7
Типичное применение	Промышленные бойлеры, мощные стиральные машины, системы отопления

Как рассчитать сопротивление ТЭНа по формулам

Сопротивление ТЭНа — ключевая характеристика, которая определяет его мощность и эффективность нагрева. Этот параметр важен для правильного подбора и диагностики нагревателя. Точный расчет гарантирует, что ТЭН будет работать с заданными параметрами, а основой для вычислений служат закон Ома и формула электрической мощности.

Основной элемент ТЭНа — нихромовая спираль, материал с высоким удельным электрическим сопротивлением. Прохождение тока через спираль вызывает ее нагрев, который передается через изолятор (оксид магния) и металлическую оболочку к нагреваемой среде. Сопротивление спирали — это физическое свойство, благодаря которому электрическая энергия преобразуется в тепловую. У «мокрых» ТЭНов тепло передается непосредственно в жидкость, а у «сухих» — через защитную гильзу, что предотвращает образование накипи и увеличивает срок службы на 25–30%.

Как рассчитать сопротивление ТЭНа: пошаговое руководство

Расчет сопротивления основан на двух фундаментальных законах электротехники. Зная номинальную мощность (P) и рабочее напряжение (U), можно точно определить требуемое сопротивление (R).

1. Определение силы тока (I): Рассчитайте силу тока, которая будет протекать через нагреватель. Формула: I = P / U, где I — сила тока в амперах (А), P — мощность в ваттах (Вт), U — напряжение в вольтах (В).
2. Расчет сопротивления (R): Зная силу тока и напряжение, примените закон Ома для определения сопротивления: R = U / I, где R — сопротивление в омах (Ом).
3. Упрощенная формула: Объединив два шага, получаем наиболее удобную формулу для расчета сопротивления ТЭНа: R = U² / P. Эта формула является основной при проектировании и диагностике нагревательных элементов.

Существует обратная зависимость: чем выше номинальная мощность ТЭНа при фиксированном напряжении, тем ниже его электрическое сопротивление. Для стиральных машин среднее сопротивление нагревателей находится в диапазоне от 24 до 40 Ом. Для промышленных ТЭНов, работающих в трехфазных сетях 380 В (например, блоки мощностью 15 кВт, подключенные по схеме «звезда»), расчет сопротивления ведется для каждой фазы отдельно. Так, для элемента мощностью 5 кВт на фазу сопротивление будет таким же, как у бытового ТЭНа на 5 кВт.

Как измерить сопротивление ТЭНа мультиметром: пошаговая инструкция

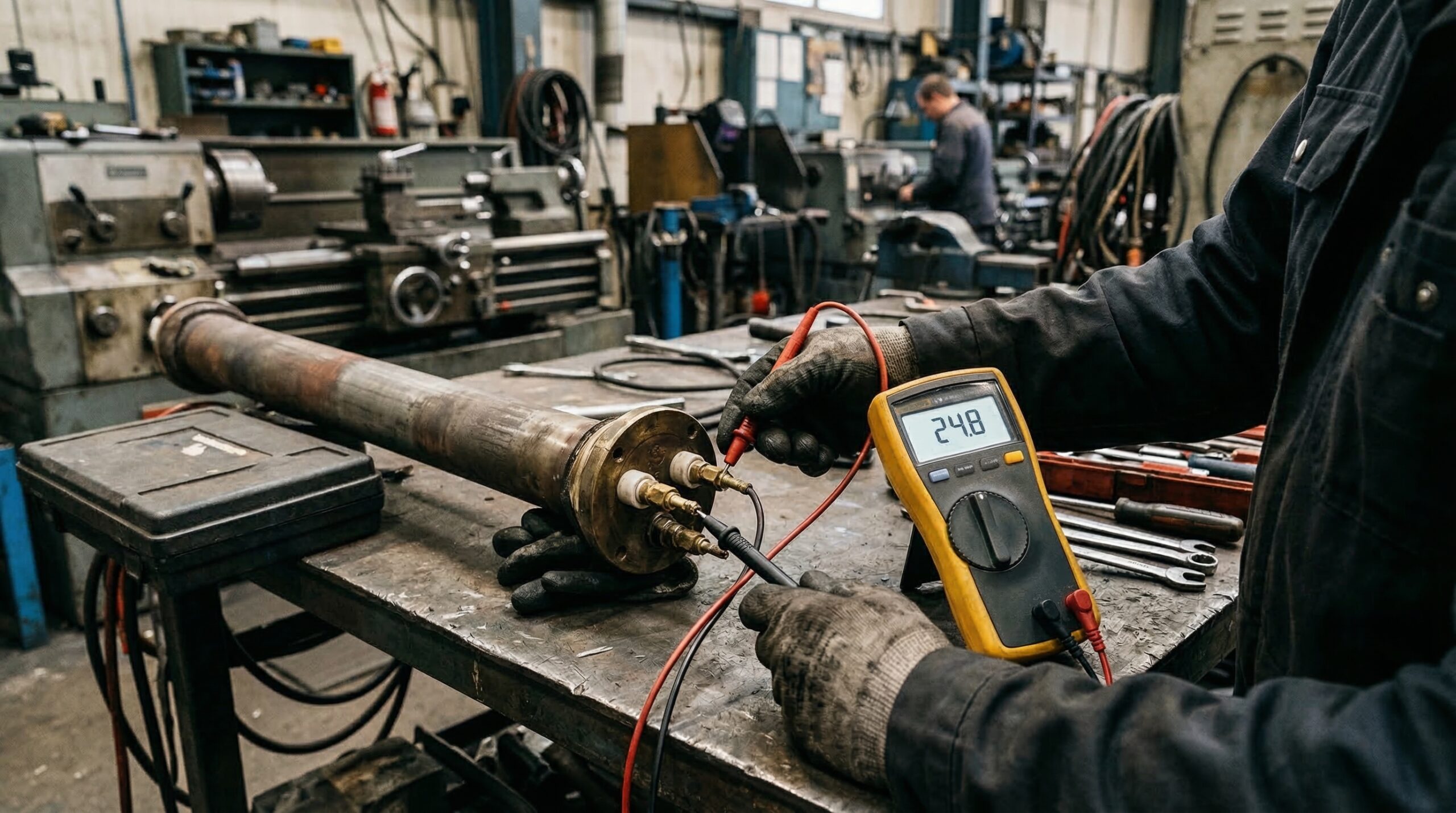

Проверка сопротивления мультиметром — самый быстрый и надежный способ диагностики ТЭНа. Метод позволяет выявить обрыв спирали, короткое замыкание или отклонение от номинального значения. По нашей статистике, до 90% неисправностей нагревателей выявляются именно на этом этапе.

Меры безопасности

Перед началом работ обязательно отключите оборудование от электросети! Если ТЭН погружной, слейте воду и дайте нагревателю остыть. Используйте изолированные инструменты, диэлектрические перчатки и защитные очки.

Необходимые инструменты:

• Цифровой мультиметр: с функцией омметра (Ω) и автовыбором диапазона.
• Отвертки: для доступа к клеммам.
• Мегаомметр (рекомендуется): для проверки сопротивления изоляции, с тестовым напряжением 500 В.
• Диэлектрические перчатки.

Пошаговая проверка сопротивления спирали:

1. Подготовка: Отключите питание оборудования и снимите защитную панель для доступа к ТЭНу.
2. Отключение проводов: Отсоедините все провода от клемм нагревателя, чтобы избежать погрешностей в измерениях.
3. Расчет теоретического значения: Вычислите ожидаемое сопротивление по формуле R = U² / P. Например, для ТЭНа мощностью 2 кВт при напряжении 220 В расчетное сопротивление составит ~24,2 Ом.
4. Настройка мультиметра: Установите прибор в режим измерения сопротивления (Ω), выберите диапазон 200 Ом или автоматический режим.
5. Измерение: Прикоснитесь щупами к выводным клеммам ТЭНа (полярность не имеет значения).
6. Интерпретация результатов:
   • Близко к расчетному (например, 24–25 Ом для 2 кВт): ТЭН исправен. Допуск ±10% от номинала считается нормой.
   • 0 Ом или близкое значение: Короткое замыкание внутри спирали. ТЭН неисправен и подлежит замене.
   • «1», «OL» или бесконечность (∞): Обрыв спирали. ТЭН не будет нагреваться и требует замены.
   • Значительно выше нормы (в 2 раза и более): Частичный обрыв или деградация спирали. Требуется замена.

Проверка сопротивления изоляции мегаомметром:

Это критически важный этап, особенно для погружных ТЭНов. Сопротивление изоляции показывает, насколько хорошо диэлектрик (оксид магния) препятствует утечке тока на металлический корпус.

1. Настройка прибора: Установите мегаомметр на тестовое напряжение 500 В.
2. Измерение: Прикоснитесь одним щупом к любой клемме ТЭНа, а вторым — к его металлическому корпусу.
3. Интерпретация результатов:
   • Норма: Согласно ГОСТ 13268-88, сопротивление изоляции в холодном состоянии должно быть не менее 0,5 МОм. Для новых ТЭНов этот показатель в идеале составляет ≥500 МОм.
   • Низкое значение (<0,5 МОм): Указывает на пробой изоляции или наличие влаги. Рекомендуется просушить ТЭН в печи при 150–200°C в течение 2–3 часов. Если сопротивление не восстановилось, ТЭН подлежит замене.

Типичные ошибки при измерении:

• Измерение под напряжением — риск удара током.
• Касание щупами корпуса прибора — ложное замыкание.
• Неверный расчет ожидаемого сопротивления из-за путаницы в мощности или напряжении.

Влияет ли форма ТЭНа на его сопротивление и характеристики

Хотя сопротивление ТЭНа напрямую не зависит от его внешней формы, геометрия играет ключевую роль в распределении мощности и эффективности теплообмена. Производители предлагают широкий спектр форм, каждая из которых оптимизирована для определенных условий эксплуатации.

Разнообразие форм и их назначение:

• Прямые: Используются в сушильных камерах и печах, обеспечивают равномерный нагрев по всей длине.
• U-образные: Распространены в бойлерах. Компактная форма позволяет разместить длинный нагревательный элемент в ограниченном объеме, увеличивая площадь теплообмена.
• W-образные (М-образные): Усложненная версия U-образных для еще большей площади теплообмена в компактном пространстве, например, в духовых шкафах.
• Спиральные: Применяются для нагрева воздуха или газов, так как увеличивают конвекцию и эффективность теплоотдачи.
• Блочные (ТЭНБ): Сборка из нескольких ТЭНов (обычно 3, 6 или 9) на одном фланце, часто для трехфазных сетей 380 В. Сопротивление каждого элемента рассчитывается исходя из общей мощности блока. Например, для блока 9 кВт из трех ТЭНов каждый элемент будет иметь мощность 3 кВт и сопротивление ~16,1 Ом (при 220 В на фазу).
• Специальные конфигурации: Изготавливаются по индивидуальным чертежам с учетом всех параметров, включая требуемое сопротивление.

Выбор формы зависит от условий эксплуатации: типа нагреваемой среды, объема, требуемой скорости нагрева и доступного пространства. Правильно подобранная геометрия повышает эффективность теплопередачи.

Какие материалы оболочки ТЭНа выбрать для разных сред

Материал оболочки — критически важный фактор долговечности, коррозионной стойкости и эффективности теплопередачи ТЭНа. Он не влияет на электрическое сопротивление спирали, но защищает ее и изоляцию от внешних воздействий.

Основные материалы оболочки и их применение:

• Нержавеющая сталь (AISI 304, AISI 316): Наиболее универсальные материалы.
  • AISI 304: Оптимальна для нагрева воды, слабощелочных и слабокислых растворов.
  • AISI 316: Подходит для агрессивных сред (кислоты, хлориды, морская вода) благодаря добавлению молибдена. Используется в химической и пищевой промышленности.
• Медь: Обладает высокой теплопроводностью, идеальна для быстрого нагрева воды в бойлерах. Менее устойчива к агрессивным средам.
• Углеродистая сталь (Ст10, Ст20): Экономичный вариант для нагрева воздуха или масел, где коррозионная стойкость не является приоритетом.
• Титан: Лучший выбор для самых агрессивных химических сред (концентрированные кислоты, щелочи) благодаря исключительной коррозионной стойкости.
• Кварц: Используется в «сухих» ТЭНах, где нагревательный элемент помещен в кварцевую трубку, что предотвращает контакт с водой и образование накипи.

Неправильный выбор материала приводит к быстрой коррозии, нарушению герметичности оболочки и выходу ТЭНа из строя. Правильный подбор материала, по нашим данным, увеличивает срок службы нагревателей до 30%.

Где применяются ТЭНы с разным сопротивлением

Сопротивление определяет мощность ТЭНа, а следовательно, и сферу его применения. Каждое оборудование требует определенной тепловой энергии, которая достигается за счет нагревателя с конкретным сопротивлением.

Ключевые сферы применения:

• Бытовые водонагреватели и бойлеры: ТЭНы мощностью от 1 до 3 кВт (сопротивление от ~48,4 до ~16,1 Ом при 220 В). Модель на 2 кВт (~24,2 Ом) является стандартом для большинства бытовых бойлеров.
• Стиральные и посудомоечные машины: Мощность от 1,5 до 2,5 кВт (сопротивление 20–32 Ом) для нагрева воды.
• Электрокотлы и системы отопления: Высокомощные блочные ТЭНы (ТЭНБ) на 380 В.
• Промышленные печи и сушильные камеры: Оребренные ТЭНы для нагрева воздуха до высоких температур (до 800°C).
• Нагрев масла и нефтепродуктов: ТЭНы из углеродистой или нержавеющей стали с низкой удельной мощностью для равномерного нагрева вязких сред.
• Химическая промышленность и гальваника: ТЭНы с оболочкой из AISI 316 или титана для нагрева агрессивных растворов.
• Пищевая промышленность: ТЭНы из нержавеющей стали AISI 316 для нагрева воды, молока и сиропов с точным поддержанием температуры.

Правильный подбор ТЭНа по мощности и сопротивлению увеличивает его эффективность на 25% и снижает эксплуатационные расходы.

Как выбрать ТЭН: комплексный подход и формула расчета мощности

Выбор ТЭНа — это комплексная задача. Сопротивление является следствием требуемой мощности, которую необходимо точно рассчитать для эффективного и безопасного нагрева.

Формула расчета необходимой мощности для нагрева жидкости:

Для определения минимально необходимой мощности ТЭНа (P) для нагрева жидкости в замкнутом объеме используется формула:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P — необходимая мощность ТЭНа, кВт.
• m — масса нагреваемой жидкости, кг.
• c — удельная теплоемкость жидкости, кДж/(кг·°C) (для воды ~4,187).
• ΔT — разница между конечной и начальной температурой, °C.
• t — время нагрева, часы.
• η (эта) — КПД системы нагрева (обычно 0,95–0,98).
• 860 — коэффициент перевода ккал в кВт·ч.

Как сопротивление связано с мощностью?

Эта формула позволяет определить требуемую мощность (P). После расчета P (в ваттах) вы можете вычислить необходимое сопротивление ТЭНа по формуле: R = U² / P, где U — напряжение сети в вольтах.

Критерии выбора ТЭНа:

1. Мощность (P) и напряжение (U): Определите требуемую мощность и убедитесь, что ТЭН соответствует напряжению сети (220 В или 380 В).
2. Сопротивление (R): Проверьте, соответствует ли расчетное сопротивление R = U² / P номинальным параметрам ТЭНа.
   • Для стиральных машин (1,8–2,5 кВт): 24–40 Ом.
   • Для бойлеров (2–3 кВт): 16–24 Ом.
   • Для мощных промышленных ТЭНов (10 кВт): до 5 Ом.
3. Материал оболочки: Выберите материал, подходящий для нагреваемой среды (AISI 304/316, медь, углеродистая сталь, титан).
4. Форма и размеры: Убедитесь, что геометрия и габариты подходят для монтажного пространства.
5. Тип крепления: Резьбовые штуцеры или фланцы.
6. Дополнительные элементы: Терморегуляторы, термодатчики.
7. Допуски: Номинальное сопротивление может иметь допуск ±5–10%. Значительное отклонение указывает на брак.

Точный расчет и правильный выбор ТЭНа увеличивают срок службы оборудования в среднем на 37% и снижают вероятность аварийных ситуаций.

Факторы, влияющие на сопротивление и срок службы ТЭНа

Номинальное сопротивление ТЭНа стабильно, но в процессе эксплуатации на него и на срок службы влияют внешние факторы. Их понимание критически важно для долговечной и безопасной работы.

Материалы нагревательной спирали: основа сопротивления

Сопротивление ТЭНа определяет нихромовая спираль. Чаще всего используются сплавы:

• Нихром Х20Н80 (Cr20Ni80): 80% никеля, 20% хрома. Обладает высоким удельным сопротивлением и жаропрочностью до 1200°C.
• Нихром Х15Н60 (Cr15Ni60): 60% никеля, 15% хрома. Рабочая температура до 1100°C.

Именно удельное сопротивление сплава, а также длина и диаметр проволоки спирали, определяют конечное электрическое сопротивление ТЭНа.

Конструктивные параметры:

• Длина и диаметр трубки: Определяют геометрию, удельную мощность и площадь теплообмена. Диаметр трубки (8–18 мм) также влияет на механическую прочность.
• Напряжение: Сопротивление ТЭНа рассчитывается под конкретное рабочее напряжение (12 В, 220 В, 380 В). Использование ТЭНа при неноминальном напряжении приведет к изменению фактической мощности.

Влага и условия хранения: главный враг изоляции

Минеральный изолятор (оксид магния) внутри ТЭНа гигроскопичен. Влага, попавшая в изоляцию, резко снижает ее сопротивление, что может привести к утечке тока на корпус и короткому замыканию.

• Хранение: Недопустимо длительное хранение ТЭНов в условиях высокой влажности. Перед установкой всегда проверяйте сопротивление изоляции мегаомметром.
• Просушка: Если сопротивление изоляции ниже нормы (<0,5 МОм), ТЭН необходимо просушить в печи при 150–200°C в течение 2–4 часов. Это часто восстанавливает его изоляционные свойства.

По нашей статистике, до 30% отказов новых ТЭНов связаны с нарушением условий хранения и отсутствием проверки изоляции перед монтажом.

Износ и эксплуатационные факторы:

• Накипь и загрязнения: Накипь на «мокрых» ТЭНах ухудшает теплоотдачу, вызывая перегрев спирали и ее ускоренный износ. Регулярная очистка продлевает срок службы ТЭНа в среднем на 40%.
• Коррозия: Неправильный выбор материала оболочки приводит к ее разрушению и попаданию влаги в изоляцию.
• Механические повреждения: Удары и изгибы могут вызвать обрыв спирали или повреждение изоляции.

Регулярная проверка сопротивления спирали и изоляции, а также соблюдение условий эксплуатации — залог долгой и бесперебойной работы ваших ТЭНов.
