ТЭНы трубчатые электрические: купить промышленные нагреватели — надёжность и долговечность

Трубчатые электрические нагреватели (ТЭНы) — это ключевой элемент для эффективного и безопасного нагрева различных сред в промышленности и быту. От котлов отопления до производственных линий, ТЭНы обеспечивают точный контроль температуры и высокую надёжность. Наша компания ten.bz специализируется на производстве и поставке высококачественных ТЭНов, соответствующих строгим стандартам ГОСТ 13268-82. Мы предлагаем широкий ассортимент нагревателей, изготовленных из долговечных материалов, таких как нержавеющая сталь AISI 304 и AISI 316, что гарантирует их устойчивость к коррозии и длительный срок службы. Выбирая наши ТЭНы, вы инвестируете в бесперебойную работу вашего оборудования и оптимизацию энергозатрат. Мы поможем подобрать идеальное решение для ваших задач, обеспечив оптимальное соотношение цены и качества.

Параметр	Значение
Тип	Трубчатые электрические нагреватели
Мощность	От 0.2 кВт до 30 кВт (и более для блочных)
Напряжение	12В, 24В, 48В, 127В, 220В, 380В
Диаметр трубки	6.5 мм, 8.5 мм, 10 мм, 13 мм, 16 мм
Материал оболочки	Нержавеющая сталь AISI 304, AISI 316, углеродистая сталь, медь
Нагреваемая среда	Вода, воздух, масло, щелочи, кислоты, агрессивные среды
Рабочая температура	До +750 °C (для воздушных ТЭНов)
Длина развёрнутая	От 200 мм до 6000 мм
Тип выводов	Шпильки, резьбовые штуцеры, фланец
Соответствие	ГОСТ 13268-82

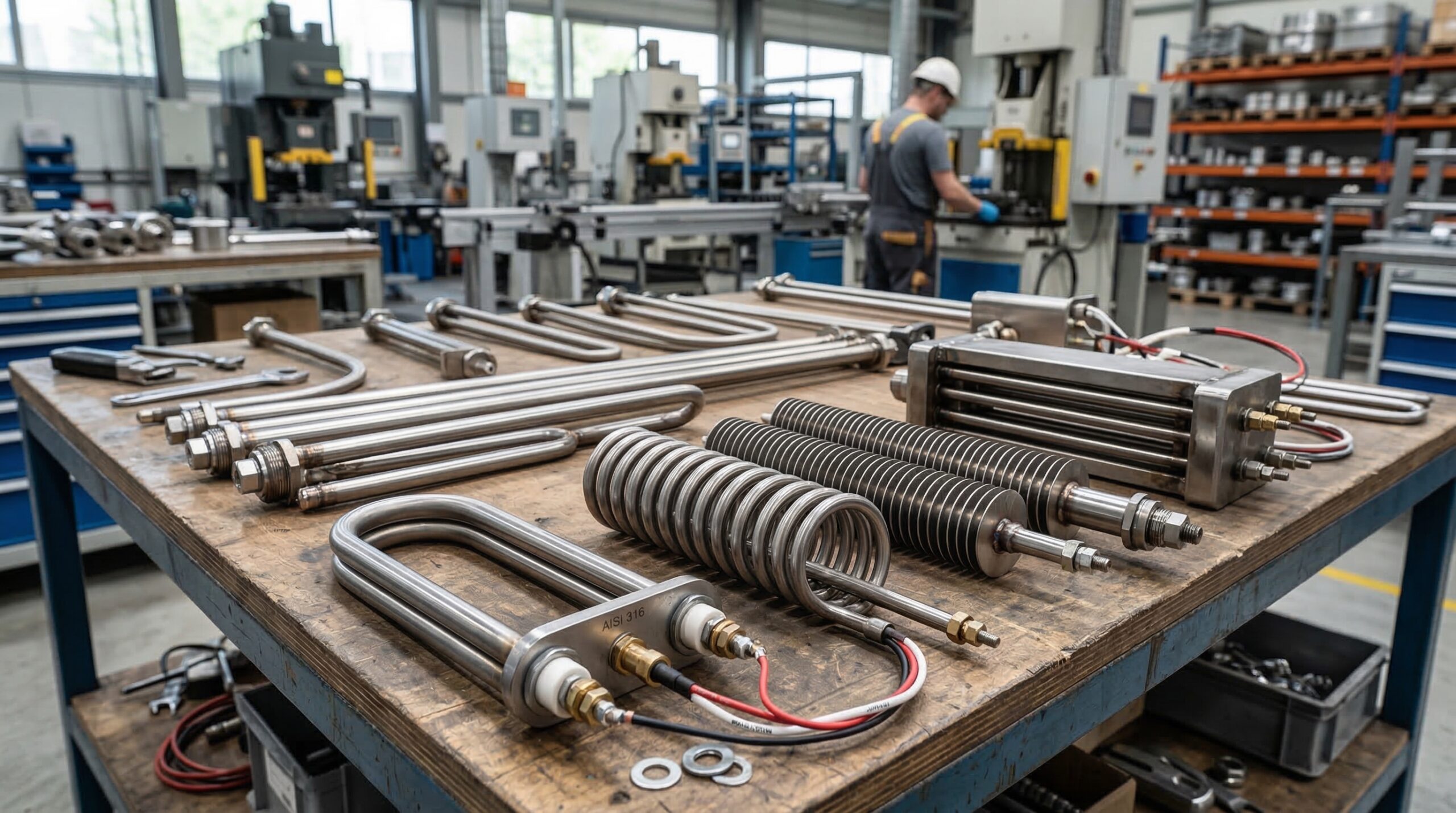

ТЭНы выпускают в 7 основных формах: от прямых до патронных

Трубчатые электрические нагреватели производят в десятках форм и конфигураций, что позволяет подобрать решение для любой задачи. По данным отраслевых аналитиков, стандартизированные формы составляют до 65% от общего объёма производства, однако спрос на индивидуальные конфигурации ежегодно растёт на 7–10%, отражая потребность в специализированных решениях. Основные формы включают:

• Прямые ТЭНы: Самая простая и распространённая форма. Их используют для нагрева воздуха, газов и жидкостей в резервуарах, печах и сушильных камерах. Длина варьируется от 200 до 6000 мм.
• U-образные ТЭНы: Изгиб трубки в форме «U» удваивает нагревательную поверхность при сохранении компактных размеров. Часто применяются в водонагревателях, бойлерах и небольших промышленных ёмкостях. Стандартные радиусы изгиба начинаются от 30 мм.
• W-образные (двойные U) ТЭНы: Обеспечивают ещё более компактное размещение нагревательной поверхности. Идеальны для узких пространств и высокоэффективных систем нагрева.
• Спиральные ТЭНы: Имеют форму спирали или кольца. Используются в конфорках электроплит, для нагрева пресс-форм, а также в некоторых видах воздушных нагревателей. Диаметр спирали может достигать 500 мм.
• Блочные ТЭНы (ТЭНБ): Группа из 2–6 и более трубчатых ТЭНов, смонтированных на одном фланце. Такая конструкция позволяет достигать высокой мощности (до 60 кВт и более) в компактном объёме. Фланцы бывают резьбовыми (G1 ½, G2) или плоскими под болтовое соединение. По словам инженера-конструктора ООО «ТеплоЭнергоМаш» Ивана Петрова, «блочные ТЭНы демонстрируют до 30% большую эффективность при нагреве больших объёмов жидкости по сравнению с использованием отдельных элементов, благодаря оптимальному распределению мощности и монтажной простоте».
• Оребрённые ТЭНы: Нагреватели с приваренными металлическими пластинами (рёбрами) для увеличения площади теплоотдачи. Незаменимы для нагрева воздуха и газов, где требуется максимальная эффективность теплообмена. Оребрение увеличивает теплоотдачу в 2–3 раза.
• Патронные ТЭНы: Цилиндрические нагреватели для установки в глухие отверстия пресс-форм, штампов, литейных машин. Обеспечивают точный и локальный нагрев. Диаметр патронных ТЭНов варьируется от 6 до 30 мм, а длина — от 40 до 1000 мм.

Выбор конкретной формы зависит от геометрии нагреваемого объекта, требуемой мощности и характеристик среды. Наши инженеры помогут подобрать оптимальную конфигурацию под ваш проект.

Материал оболочки ТЭНа — от углеродистой стали до титана — определяет его срок службы

Материал оболочки ТЭНа — ключевой параметр, который определяет срок его службы, устойчивость к агрессивным средам и безопасность эксплуатации. По статистике, до 40% отказов нагревателей связаны с неправильным выбором материала для конкретной рабочей среды. Наиболее распространённые материалы:

• Углеродистая сталь (Ст10, Ст20): Экономичный вариант для нагрева неагрессивных сред: воздуха, газовых смесей, масел и слабощелочных растворов. Рабочая температура до +450 °C. Не подходит для сред с высокой влажностью из-за подверженности коррозии.
• Нержавеющая сталь AISI 304: Один из самых популярных материалов благодаря универсальности и отличной коррозионной стойкости. Подходит для нагрева воды, воздуха, слабых растворов кислот и щелочей, пищевых продуктов. Рабочая температура до +700 °C. Около 70% всех промышленных ТЭНов изготавливают из этого сплава по ГОСТ 13268-82.
• Нержавеющая сталь AISI 316 (пищевая): Обладает повышенной коррозионной стойкостью, особенно в присутствии хлоридов, благодаря добавлению молибдена. Идеальна для нагрева морской воды, химических растворов, фармацевтических препаратов и пищевых продуктов. Рабочая температура до +750 °C. Стоимость ТЭНов из AISI 316 на 15–20% выше, чем из AISI 304, но их долговечность в агрессивных средах оправдывает затраты. Как отмечает профессор кафедры материаловедения МГТУ им. Баумана Олег Смирнов: «При выборе материала для ТЭНа, работающего в агрессивной среде, экономия на марке стали приводит к многократным потерям на замене оборудования и простоях производства. AISI 316 — это инвестиция в надёжность».
• Медь (М1, М2): Отличный теплопроводник, используется для нагрева воды и слабощелочных растворов. Идеален для ТЭНов, где требуется быстрый нагрев. Рабочая температура до +250 °C. Медные ТЭНы часто применяются в бытовых водонагревателях.
• Латунь: Используется реже, в основном для фланцев и штуцеров, благодаря хорошей обрабатываемости и устойчивости к коррозии в некоторых средах.
• Титан: Применяется в особо агрессивных средах: концентрированных кислотах, щелочах, а также в процессах гальваники. Титановые ТЭНы отличаются исключительной коррозионной стойкостью и высокой стоимостью.

Материал оболочки подбирают строго с учётом химического состава и температуры нагреваемой среды. Ошибка в выборе приводит к преждевременному выходу ТЭНа из строя, загрязнению продукта и аварийным ситуациям. Наши инженеры готовы предоставить детальные консультации по подбору материала для ваших условий.

ТЭНы применяют повсеместно: от бытовых бойлеров до тяжёлой промышленности

Трубчатые электрические нагреватели — универсальные и широко используемые элементы нагрева, которые применяются практически во всех отраслях. По данным аналитического агентства TechNavio, глобальный рынок промышленных нагревателей, где ТЭНы занимают значительную долю, демонстрирует ежегодный рост на 5–6%.

• Промышленность:
  • Нефтегазовая и химическая: Нагрев нефти, мазута, газа, химических реагентов, поддержание температуры в резервуарах. Востребованы ТЭНы из AISI 316 и титана.
  • Машиностроение и металлообработка: Нагрев масел, СОЖ, воды в гальванических ваннах, сушильных камерах, термоформовка пластиков с помощью патронных ТЭНов.
  • Пищевая: Нагрев воды, молока, соков, масел. Используются ТЭНы из пищевой нержавеющей стали AISI 304 и AISI 316.
  • Строительство: Системы отопления, ГВС, нагрев битума и мастик.
  • Деревообрабатывающая: Сушка древесины, нагрев клеевых составов.
  • Энергетика: Подогрев воды в котлах, бойлерах, мазута в топливных системах.
  • Вентиляция и кондиционирование: Оребрённые ТЭНы для нагрева приточного воздуха в калориферах.
• Бытовое применение:
  • Водонагреватели и бойлеры: Основной элемент для нагрева воды.
  • Электроплиты и духовки: Нагрев конфорок и духовых шкафов.
  • Стиральные и посудомоечные машины: Нагрев воды для моющих циклов.
  • Обогреватели и конвекторы: Нагрев воздуха в помещениях.
  • Сауны и бани: Нагрев воздуха и камней в электрокаменках.
• Сельское хозяйство:
  • Обогрев теплиц, птичников, инкубаторов.
  • Нагрев воды для поения животных.

Универсальность ТЭНов обусловлена их простой конструкцией, высокой надёжностью и возможностью адаптации под широкий спектр мощностей и условий эксплуатации. Это делает их незаменимыми во многих сферах, где требуется контролируемый и эффективный нагрев.

Чтобы выбрать ТЭН, нужно рассчитать мощность и учесть 5 ключевых параметров

Правильный выбор ТЭНа — залог эффективной и безопасной работы системы. До 20% отказов нагревателей связаны с некорректным расчётом мощности или неверным подбором параметров. Чтобы избежать ошибок, необходимо учесть несколько ключевых факторов и провести расчёт.

1. Расчёт мощности ТЭНа (P)

Для нагрева жидкостей, в частности воды, существует базовая формула для определения необходимой мощности. Для других сред формула будет отличаться, но принцип остаётся тем же:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P — мощность ТЭНа, кВт.
• m — масса нагреваемой среды, кг (для воды 1 литр ≈ 1 кг).
• c — удельная теплоёмкость среды, кДж/(кг·°C) (для воды ≈ 4.186) или ккал/(кг·°C) (для воды ≈ 1).
• ΔT — разница температур (конечная − начальная), °C.
• t — время нагрева, часы.
• η — КПД системы (для изолированных систем 0.9–0.95, для открытых — от 0.7).
• 860 — коэффициент перевода ккал в кВт·ч (1 кВт·ч = 860 ккал).

Пример расчёта: Нагреть 100 литров воды (m=100 кг) с 20°C до 80°C (ΔT=60°C) за 2 часа (t=2 ч) при КПД 90% (η=0.9).

P = (100 кг × 1 ккал/(кг·°C) × 60°C) / (2 ч × 0.9 × 860) = 6000 / 1548 ≈ 3.87 кВт.

Следовательно, потребуется ТЭН мощностью около 4 кВт.

2. Нагреваемая среда

• Вода: ТЭНы из меди, нержавеющей стали AISI 304. Для агрессивной воды (с высоким содержанием солей, хлора) — AISI 316.
• Масло: ТЭНы из углеродистой или нержавеющей стали. Важно избегать перегрева поверхности (удельная мощность не более 2–3 Вт/см²).
• Воздух/Газы: Оребрённые ТЭНы из углеродистой или нержавеющей стали. Удельная мощность до 5–8 Вт/см² для спокойного воздуха, до 12–15 Вт/см² для принудительной циркуляции.
• Агрессивные среды (кислоты, щелочи): ТЭНы из AISI 316, титана или со специальным защитным покрытием.

3. Рабочее напряжение

Соответствует напряжению электросети: 220В для однофазных систем, 380В для трёхфазных.

4. Конструктивные особенности

• Длина и форма: Зависят от габаритов ёмкости или камеры.
• Диаметр трубки: Влияет на удельную мощность и прочность. Стандартные диаметры: 6.5, 8.5, 10, 13, 16 мм.
• Тип крепления: Резьбовой штуцер (G1/2, G1, G1 1/4, G1 1/2, G2), фланец (круглый, квадратный), приварной.
• Наличие терморегулятора/термопары: Для точного контроля температуры и защиты от перегрева.

5. Удельная поверхностная мощность (УПМ)

Это отношение мощности ТЭНа к площади его нагреваемой поверхности (Вт/см²). Превышение допустимой УПМ приводит к перегоранию. Для воды УПМ обычно 9–12 Вт/см², для масла 2–3 Вт/см², для воздуха 5–8 Вт/см² (без обдува) и до 15 Вт/см² (с обдувом).

Точный расчёт и учёт этих параметров помогут выбрать ТЭН, который будет служить долго и эффективно, обеспечивая заданные тепловые режимы.

Заказ ТЭНа в ten.bz состоит из 5 шагов: от консультации до доставки

Заказ ТЭНов в ten.bz — это простой процесс из пяти шагов. Мы ценим время клиентов, поэтому 95% заявок обрабатываются и подтверждаются в течение одного рабочего дня.

Шаг 1: Определение потребностей

Сформулируйте, для каких целей вам нужен ТЭН. Ответьте на вопросы:

• Какая среда будет нагреваться (вода, воздух, масло)?
• Какова требуемая мощность (кВт) и рабочее напряжение (220/380В)?
• Какие габаритные размеры (длина, форма, диаметр трубки)?
• Какой тип крепления (штуцер, фланец)?
• Каковы температурные режимы (начальная, конечная)?
• Есть ли особые требования к материалам (AISI 304, AISI 316)?

Шаг 2: Консультация со специалистом

Свяжитесь с нашими инженерами по телефону или через форму обратной связи на сайте. Предоставьте им полную информацию о ваших задачах. Эксперты помогут с расчётом мощности, подбором материала и конфигурации ТЭНа, предложат лучшие варианты из ассортимента или разработают индивидуальное решение. «Профессиональная консультация — это не просто услуга, это гарантия того, что вы получите ТЭН, который будет работать эффективно и без сбоев на протяжении всего срока службы», — подчеркивает руководитель отдела продаж ten.bz Анна Сергеева.

Шаг 3: Получение коммерческого предложения

На основании ваших требований мы подготовим детальное коммерческое предложение со спецификацией ТЭНа, его стоимостью, сроками изготовления и условиями доставки.

Шаг 4: Оформление заказа и оплата

После согласования всех деталей вы сможете оформить заказ. Мы работаем с юридическими и физическими лицами, предлагая удобные способы оплаты.

Шаг 5: Доставка

Мы осуществляем доставку ТЭНов по всей России надёжными транспортными компаниями. Сроки зависят от региона и наличия товара на складе, но мы всегда стремимся минимизировать время ожидания.

Качество нашей продукции подтверждено сертификатами соответствия ГОСТ 13268-82 и строгим контролем на всех этапах производства.

Стоимость ТЭНа зависит от 7 факторов, включая мощность и материал

Стоимость ТЭНов варьируется в зависимости от нескольких факторов. Их понимание поможет спланировать бюджет и оптимизировать затраты без ущерба для качества. Средняя цена типового ТЭНа для воды мощностью 2 кВт из нержавеющей стали AISI 304 составляет 800–2500 рублей, но специализированные или блочные ТЭНы могут стоить 15 000–50 000 рублей и выше.

Основные факторы, влияющие на стоимость:

• Мощность (кВт): Чем выше мощность, тем дороже нагреватель из-за большего расхода материалов. ТЭН на 10 кВт будет стоить значительно дороже, чем на 2 кВт.
• Материал оболочки: Один из самых значимых факторов ценообразования.
  • Углеродистая сталь: самый бюджетный вариант.
  • Нержавеющая сталь AISI 304: средний ценовой сегмент, оптимальное соотношение цена/качество.
  • Нержавеющая сталь AISI 316: дороже AISI 304 на 15–25% из-за повышенной коррозионной стойкости.
  • Медь: сопоставима по цене с AISI 304 или немного дороже.
  • Титан: самый дорогой вариант, цена может быть в 3–5 раз выше, чем у AISI 304.
• Форма и конфигурация: Стандартные прямые или U-образные ТЭНы дешевле, чем сложные спиральные, W-образные или оребрённые, требующие сложной гибки и сварки. Блочные ТЭНы (ТЭНБ) также дороже отдельных элементов.
• Диаметр трубки и длина: Больший диаметр и длина незначительно увеличивают стоимость из-за расхода материала.
• Тип крепления: Стандартные резьбовые штуцеры входят в базовую стоимость, но сложные фланцы или индивидуальные крепления увеличивают цену.
• Дополнительные элементы: Встроенные терморегуляторы, термопары, защитные колпаки, взрывозащищённое исполнение — всё это добавляет к конечной стоимости. ТЭН с терморегулятором может быть на 30–50% дороже аналога без него.
• Объём заказа: При оптовых закупках предоставляются скидки.

Как сэкономить без потери качества:

1. Точный расчёт мощности: Не покупайте ТЭН с избыточной мощностью. Это переплата и потенциальный риск для системы.
2. Оптимальный выбор материала: Не переплачивайте за AISI 316 или титан, если среда не агрессивна и достаточно AISI 304.
3. Стандартизированные решения: По возможности выбирайте стандартные формы и размеры, так как индивидуальное изготовление всегда дороже.
4. Консультация со специалистом: Наши инженеры помогут найти баланс между техническими характеристиками и вашим бюджетом, предложив наиболее экономичное и надёжное решение.

Экономия на качестве ТЭНа приводит к большим расходам на замену и простои оборудования. Инвестиция в надёжный нагреватель — это залог бесперебойной работы вашего производства.

Часто задаваемые вопросы
