U-образные ТЭНы (Ф2): Купить и заказать от производителя ten.bz — Надежность, Мощность, Долговечность

U-образные ТЭНы, известные также как трубчатые электронагреватели формы Ф2, являются краеугольным камнем в мире теплового оборудования. Их уникальная конструкция, представляющая собой прямую трубку, изогнутую пополам в виде буквы «U», позволяет максимально эффективно использовать пространство для нагрева различных сред: от воды и масел до воздуха и агрессивных газов. Благодаря своей универсальности и компактности, они нашли широкое применение в бытовых приборах, на пищевых производствах, в промышленных котлах и специализированных установках. На ten.bz вы можете купить U-образные ТЭНы, изготовленные по строгим стандартам ГОСТ 13268, с гарантией высокого качества и долговечности. Мы предлагаем индивидуальное производство под любые технические требования, обеспечивая оптимальные решения для ваших задач нагрева.

Параметр	Значение
Форма	U-образная (Ф2), подкова
Диаметр трубки	От 6,5 мм до 18 мм (стандартно 8-18 мм)
Длина нагревателя (развертка)	От 280 мм до 6000 мм
Диаметр петли	От 40 мм (минимальный)
Мощность	От 0,3 кВт до 10 кВт+
Напряжение	От 12 В до 600 В (стандартно 220 В, 380 В)
Материал оболочки	Углеродистая сталь, нержавеющая сталь (AISI 304, AISI 316), медь, титан, жаропрочные сплавы
Наполнитель	Оксид магния (MgO)
Среда применения	Вода (P, J), воздух (В), масло, агрессивные среды (J)
Максимальная температура оболочки	До 900°C (внутренняя), до 600°C (поверхность)

Из чего состоит U-образный ТЭН и как он работает?

U-образный ТЭН — это трубчатый электронагреватель, конструкция которого обеспечивает максимальную компактность и универсальность. Он состоит из трех ключевых компонентов, работающих в связке для стабильного и безопасного нагрева.

Основа конструкции — внешняя металлическая оболочка. Это трубка диаметром от 8 до 18 мм, изготовленная из углеродистой или нержавеющей стали (AISI 304, AISI 316), меди, титана или жаропрочных сплавов. Оболочка защищает внутренние элементы и передает тепло нагреваемой среде. Внутри нее находится нагревательная спираль из нихромовой проволоки, которая при прохождении тока разогревается до 600–900°C.

Пространство между спиралью и оболочкой заполнено диэлектрическим наполнителем — мелкодисперсным оксидом магния (MgO). Он изолирует спираль от корпуса, предотвращая короткое замыкание, и эффективно передает тепло от спирали к оболочке. На концах трубки расположены контактные выводы (резьбовые шпильки, флажки, штуцеры) для подключения к сети напряжением от 12 до 600 В. Мощность таких ТЭНов варьируется от 0,3 до 10 кВт и выше.

Главная особенность формы — изгиб трубки пополам с минимальным диаметром петли от 40 мм. Такая конфигурация удваивает рабочую длину нагревателя в ограниченном пространстве, что делает U-образные ТЭНы идеальным решением для бойлеров, водонагревателей и промышленных емкостей. По статистике, ТЭНы такой формы на 30% эффективнее используют пространство по сравнению с прямыми аналогами. Принцип работы прост: ток нагревает спираль, а тепло через наполнитель и оболочку передается окружающей среде.

Как классифицируют и маркируют U-образные ТЭНы по ГОСТ?

U-образные ТЭНы классифицируются по ГОСТ 13268, где им присвоена форма Ф2. Стандартизированная маркировка позволяет точно определить характеристики нагревателя и сферу его применения, что упрощает подбор и заказ оборудования.

Полная маркировка ТЭНа содержит информацию о его мощности, напряжении, диаметре, материале оболочки и рабочей среде. Например, маркировка ТЭН-60 В 13 /1,25 J 220 расшифровывается так:

• 60: Вариант исполнения U-образной формы.
• В: Среда применения — воздух.
• 13: Диаметр трубки — 13 мм.
• 1,25: Номинальная мощность — 1,25 кВт.
• J: Материал оболочки — нержавеющая сталь (для воды и слабых кислот).
• 220: Номинальное напряжение — 220 В.

Другой пример маркировки — P 3,0 220 19 УТ, где:

• P: Среда применения — вода, слабые растворы щелочей.
• 3,0: Мощность — 3 кВт.
• 220: Напряжение — 220 В.
• 19: Год изготовления — 2019.
• УТ: Материал оболочки — углеродистая сталь.

Ключевым фактором при выборе материала являются коды сред применения по ГОСТ:

• P: Вода и слабые растворы щелочей (до 10%) при температуре до 100°C. Материал — углеродистая сталь.
• J: Вода, слабые растворы кислот (до 10%), селитра. Материал — нержавеющая сталь (AISI 304, AISI 316).
• L: Контактный нагрев металла (литейные формы). Материал — углеродистая сталь.
• В: Воздух и газы. Материал зависит от температуры и агрессивности среды.

Помимо этого, ТЭНы делятся на воздушные, водяные, масляные и специальные, например, с оребрением для увеличения площади теплообмена. Понимание классификации критически важно: по мнению экспертов, правильный выбор нагревателя на 25% снижает риск преждевременного выхода оборудования из строя.

Какие еще бывают формы ТЭНов, кроме U-образной?

Разнообразие форм трубчатых электронагревателей позволяет адаптировать их под любые габариты оборудования и условия эксплуатации. Помимо классической U-образной формы (Ф2), существуют и другие распространенные конфигурации:

• Ф1 (Прямой ТЭН): Простейший линейный нагреватель. Идеален для воздушных сред в печах, сушильных камерах и конвекторах, где достаточно свободного пространства.
• Ф7 (ТЭН «Скрепка»): Зигзагообразный нагреватель, напоминающий канцелярскую скрепку. Эффективен в блочных системах, где требуется равномерный нагрев большой площади, например, в промышленных котлах и калориферах.
• Гибкие ТЭНы (GC-Flex): Обеспечивают максимальную адаптивность. Их можно изгибать в нужную форму прямо на месте монтажа. Применяются в пресс-формах и экструдерах для нагрева до 600°C.

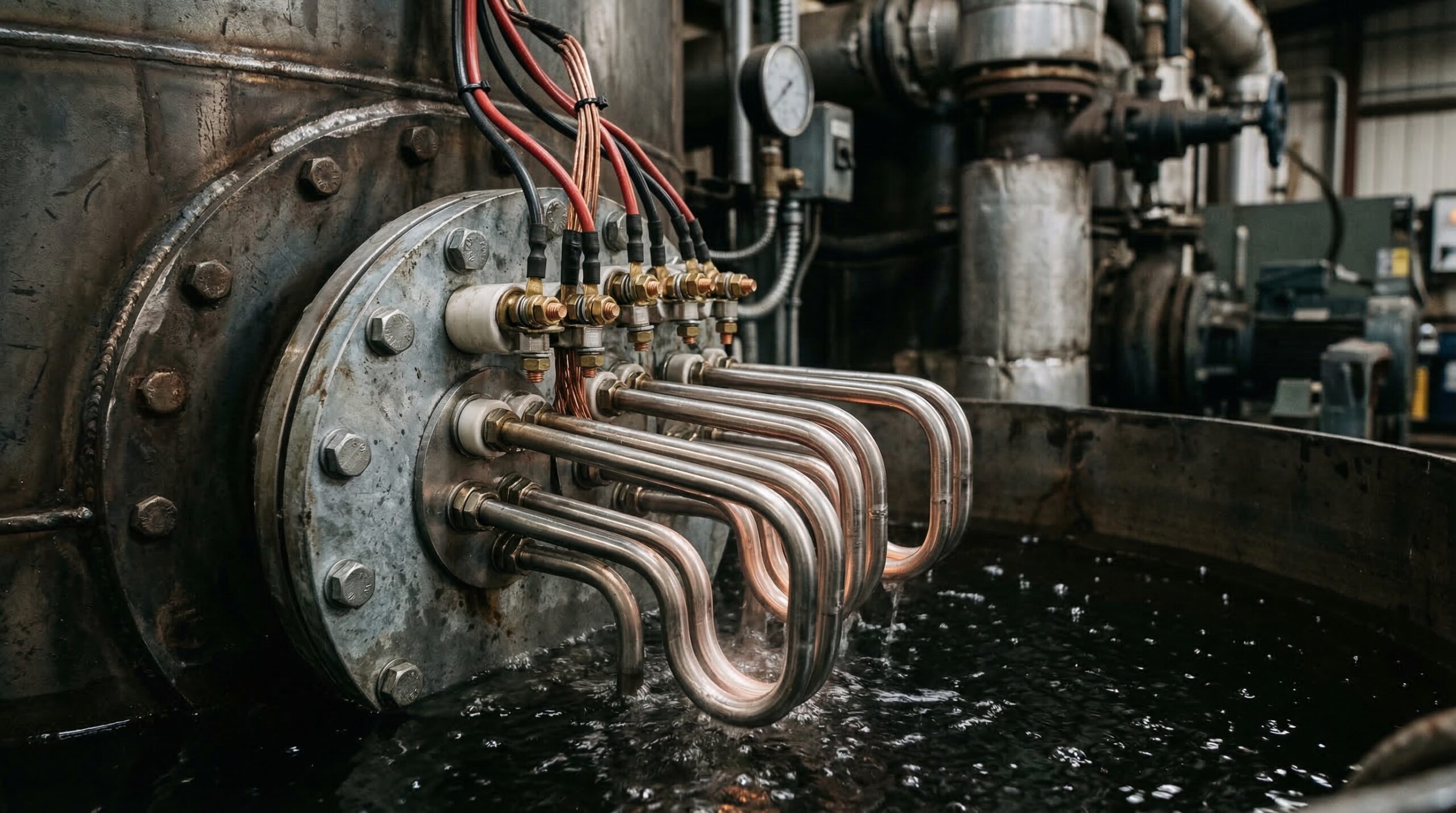

• Блок ТЭНов (ТЭНБ): Сборка из нескольких трубчатых элементов (часто U-образных) на одном фланце. Используется для нагрева больших объемов жидкостей и газов в промышленных котлах и теплообменниках.

U-образные ТЭНы (Ф2) выгодно отличаются от прямых (Ф1) компактностью, позволяя разместить большую нагревательную поверхность в ограниченном объеме. Например, ТЭН марки 02.151 при длине 335 мм и диаметре трубки 8,5 мм имеет диаметр петли всего 40 мм. Однако они менее универсальны, чем гибкие ТЭНы, если требуется сложная геометрия или нагрев выше 600°C.

Дополнительно U-образные ТЭНы могут иметь двойную гибку для еще большей компактности или оребрение. Металлические пластины на трубке увеличивают площадь теплообмена в 2-3 раза, что критически важно для эффективного нагрева воздуха в калориферах и сушильных камерах. Возможность изготовления на заказ по точным параметрам повышает энергоэффективность промышленных установок на 15–20%.

Из каких материалов изготавливают оболочку ТЭНа?

Выбор материала оболочки — ключевой фактор, который определяет срок службы, эффективность и безопасность ТЭНа. Правильно подобранный материал обеспечивает устойчивость к коррозии, высоким температурам и механическим нагрузкам.

Мы предлагаем ТЭНы с оболочками из следующих материалов:

• Углеродистая сталь: Самый экономичный вариант для неагрессивных сред — воды (код P) и воздуха (код В) при температуре до 100°C. Подвержена коррозии в агрессивных средах.
• Нержавеющая сталь (AISI 304, AISI 316): Наиболее популярный материал благодаря высокой коррозионной стойкости и термоустойчивости.
  • AISI 304: Стандарт для нагрева воды (код J), слабых растворов кислот и воздуха. Устойчива к окислению при температурах до 870°C.
  • AISI 316: Содержит молибден, что повышает стойкость к хлоридам и агрессивным химикатам. Незаменима для химической, пищевой промышленности и морской воды.
• Медь: Обладает высокой теплопроводностью, идеальна для быстрого нагрева воды в бытовых бойлерах. Не подходит для агрессивных сред.
• Титан: Выбор для самых агрессивных сред: концентрированных кислот, щелочей, морской воды. Обладает исключительной коррозионной стойкостью и прочностью.
• Жаропрочные сплавы: Применяются для высокотемпературного нагрева воздуха и газов (свыше 600°C), выдерживая экстремальные термические нагрузки без деформации.

Таблица соответствия материалов и сред применения:

Правильный выбор материала напрямую влияет на срок службы ТЭНа, который может достигать 10 лет. По статистике, около 80% преждевременных отказов нагревателей связаны с использованием неподходящего материала для конкретной среды. При заказе всегда указывайте условия эксплуатации, чтобы наши специалисты подобрали для вас оптимальное решение.

Где применяются U-образные ТЭНы?

Благодаря своей универсальности, компактности и эффективности U-образные ТЭНы применяются в десятках отраслей — от бытовой техники до тяжелой промышленности.

• Бытовая техника: Являются основным нагревательным элементом в электрических водонагревателях и бойлерах. По данным исследований, более 60% бытовых водонагревателей оснащены именно U-образными ТЭНами. Также они используются в стиральных и посудомоечных машинах.
• Пищевая промышленность: ТЭНы из нержавеющей стали (AISI 304, AISI 316) применяются для нагрева воды, масел и пищевых растворов в пастеризаторах, варочных котлах и стерилизаторах. Например, в промышленных кофемашинах часто устанавливают модели CEL621-CEL626.
• Промышленное оборудование: Используются в промышленных котлах, экструдерах для плавки полимеров, термопластавтоматах и технологических линиях для поддержания заданной температуры. Часто входят в состав мощных блочных нагревателей (ТЭНБ).
• Системы нагрева воздуха: Применяются в сушильных камерах, промышленных калориферах и вентиляционных системах. Для этих задач часто используют оребренные модели, которые увеличивают теплоотдачу в 2-3 раза по сравнению с гладкими аналогами.
• Специализированное применение: Для работы в агрессивных химических средах (кислоты, щелочи) изготавливаются ТЭНы с оболочкой из титана или стали AISI 316. Существуют также «сухие» ТЭНы, которые устанавливаются в защитные колбы без прямого контакта с жидкостью для предотвращения накипи.

Ключевые преимущества U-образных ТЭНов — долговечность (до 10 лет), простота монтажа и ремонтопригодность. Основной недостаток — чувствительность к образованию накипи в жесткой воде, что решается регулярной очисткой. По экспертным оценкам, U-образные нагреватели составляют до 70% от общего объема трубчатых ТЭНов в промышленности благодаря оптимальному балансу цены, надежности и универсальности.

Как правильно выбрать и рассчитать мощность U-образного ТЭНа?

Правильный выбор U-образного ТЭНа начинается с определения среды нагрева и расчета необходимой мощности. Это гарантирует долгий срок службы оборудования и предотвращает лишние затраты на электроэнергию.

1. Определите среду нагрева и материал оболочки:

• Вода, слабые щелочи (код P): Углеродистая или нержавеющая сталь AISI 304.
• Слабые кислоты, агрессивные жидкости (код J): Нержавеющая сталь AISI 304/316. Для особо агрессивных сред — титан.
• Воздух, газы (код В): Углеродистая или нержавеющая сталь. При температуре выше 400°C — жаропрочные сплавы. Для повышения эффективности рекомендуется оребрение.

2. Рассчитайте необходимую мощность (P):

Для расчета используйте универсальную формулу теплопередачи:

P = (m × c × ΔT) / (t × η × 860)

• P – мощность нагревателя, кВт.
• m – масса среды, кг (1 л воды ≈ 1 кг).
• c – удельная теплоемкость, ккал/(кг·°C) (для воды ≈ 1; для воздуха ≈ 0,24).
• ΔT – разница между конечной и начальной температурой, °C.
• t – время нагрева, часы.
• η – КПД системы (0,85–0,95 для жидкостей, 0,7–0,85 для воздуха).
• 860 – коэффициент перевода ккал в кВт·ч.

Пример расчета: Нагреть 100 литров воды с 20°C до 80°C за 2 часа (КПД 0,9).

P = (100 кг × 1 ккал/(кг·°C) × (80°C - 20°C)) / (2 ч × 0,9 × 860) = 6000 / 1548 ≈ 3,88 кВт

Для воздуха чаще ориентируются на удельную мощность: 5–10 Вт/см² для поверхностного нагрева или 1,5–3 кВт/м³ для нагрева замкнутых объемов.

3. Уточните габариты и тип крепления:

• Длина развертки: Общая длина трубки в выпрямленном виде.
• Диаметр петли: Минимальный диаметр изгиба — 40 мм.
• Диаметр трубки: Стандартные размеры — 8,5 мм, 10 мм, 13 мм, 16 мм.
• Тип крепления: Резьбовые штуцеры (М10, М12, М14), фланцы.

4. Проверьте напряжение и мощность:

• Убедитесь, что напряжение ТЭНа (220 В, 380 В) соответствует вашей сети.
• Рекомендуется выбирать ТЭН с запасом мощности 5–10% во избежание перегрузок.

5. Рассмотрите альтернативы:

• Инфракрасные нагреватели: Для быстрого направленного нагрева поверхностей.
• Патронные ТЭНы: Для точечного высокотемпературного нагрева пресс-форм.
• Блочные ТЭНы (ТЭНБ): Для нагрева больших объемов с высокой мощностью.

По статистике, 95% успешных проектов по нагреву начинаются с точного расчета. Наши инженеры готовы помочь вам подобрать оптимальный U-образный ТЭН для вашей задачи.

Как заказать ТЭН по индивидуальным параметрам?

Мы изготавливаем U-образные ТЭНы как по стандартным спецификациям, так и по индивидуальным чертежам заказчика. Процесс заказа прост и занимает несколько шагов.

Пошаговая инструкция:

1. Определите основные параметры:
   • Мощность (кВт) и напряжение (В).
   • Среда нагрева: вода, воздух, масло, агрессивные жидкости.
   • Материал оболочки: углеродистая сталь, нержавеющая сталь (AISI 304, AISI 316), медь, титан.
2. Предоставьте габаритные размеры:
   • Длина развертки (L): Общая длина трубки.
   • Диаметр трубки (D): 8,5 мм, 10 мм, 13 мм, 16 мм и другие.
   • Диаметр петли (R): Расстояние между центрами прямых участков (минимально 40 мм).
   • Длина контактных выводов (L1, L2).
   • Тип крепления: Резьбовые шпильки, флажки, штуцеры с указанием резьбы (М10, М12, М14).

   Вы можете прислать собственный чертеж или заполнить нашу форму-эскиз.

3. Укажите дополнительные требования:
   • Наличие оребрения для воздушных ТЭНов.
   • Необходимость встроенного терморегулятора или термопары.
   • Количество изделий для расчета оптовой цены.
4. Оформите заявку: Отправьте данные через форму на сайте, по e-mail или свяжитесь с менеджером по телефону для получения коммерческого предложения.
5. Согласование и производство: После согласования деталей и оплаты заказ передается в производство. Срок изготовления по индивидуальным параметрам составляет от 3 до 7 рабочих дней.
6. Доставка: Мы доставляем готовую продукцию по всей России. Наши логистические партнеры обеспечивают быструю доставку в Москву, Санкт-Петербург, Екатеринбург и более чем 100 других городов.

По данным нашей компании, изготовление ТЭНов на заказ позволяет на 40% точнее удовлетворять специфические технические требования клиентов. Наши эксперты готовы проконсультировать вас по любым вопросам.

От чего зависит цена на U-образный ТЭН?

Стоимость U-образного ТЭНа формируется на основе нескольких ключевых факторов, что позволяет нам предлагать гибкие цены как для розничных, так и для оптовых покупателей.

Основные факторы ценообразования:

1. Материал оболочки: Самый значимый фактор. Углеродистая сталь — наиболее бюджетный вариант. Нержавеющая сталь (AISI 304, AISI 316) дороже, а титан и жаропрочные сплавы являются самыми дорогими из-за уникальных свойств.
2. Мощность и размеры: Чем выше мощность и больше габариты (длина развертки, диаметр), тем больше материалов требуется для изготовления, что увеличивает стоимость.
3. Конфигурация: Нестандартные размеры, сложная двойная гибка или наличие оребрения повышают сложность производства и, соответственно, цену.
4. Объем заказа: При оптовых закупках действуют скидки. Чем больше партия, тем ниже цена за единицу продукции.
5. Дополнительные элементы: Стоимость увеличивается при добавлении крепежных элементов (штуцеров, фланцев) или встроенных датчиков (термопар, терморегуляторов).

Примерные цены на воздушные U-образные ТЭНы (220 В, углеродистая сталь):

Цены являются ориентировочными и могут меняться в зависимости от спецификации заказа и текущей рыночной ситуации.

Водяные ТЭНы из нержавеющей стали будут стоить дороже. Например, цена на ТЭН из стали AISI 304 мощностью 1,5 кВт начинается от 800–1200 рублей. Доступные диаметры трубок для водяных ТЭНов: 6,5; 8; 8,5; 9,5; 10; 13; 16 мм.

Для получения точного расчета стоимости свяжитесь с нашими менеджерами, предоставив все необходимые параметры. Мы подготовим индивидуальное коммерческое предложение с оптимальным соотношением цены и качества, соответствующее требованиям ГОСТ 13268.
