водяной тэн

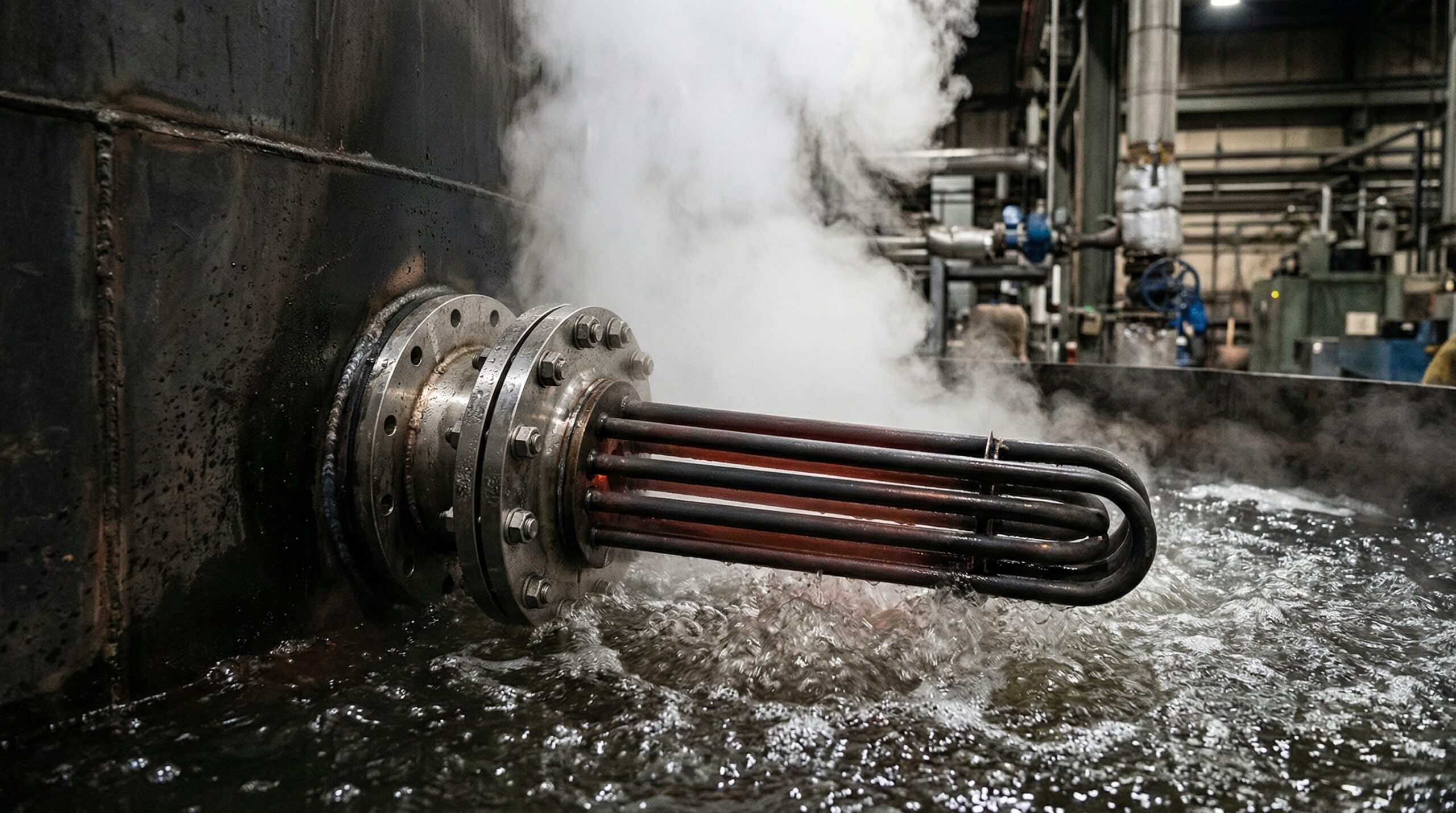

Водяные ТЭНы, или трубчатые электронагреватели для жидкости, являются основой эффективного и безопасного нагрева воды в бытовых и промышленных системах. От электрических чайников до мощных котлов отопления, их универсальность и надежность доказаны десятилетиями эксплуатации. По данным отраслевых аналитиков, более 70% систем нагрева жидкостей в России используют ТЭНы благодаря их высокому КПД и простоте обслуживания. В этой статье мы подробно рассмотрим конструкцию, технические характеристики, материалы, области применения и поможем вам выбрать идеальный водяной ТЭН, соответствующий строгим стандартам ГОСТ 13268, для ваших нужд.

Параметр	Значение
Мощность	От 100 Вт до 12 кВт (возможно изготовление до 20 кВт и выше по спецзаказу). Наиболее распространены: 1 кВт, 1.5 кВт, 2 кВт, 2.5 кВт, 3 кВт, 4 кВт, 5 кВт.
Удельная мощность	До 15 Вт/см²
Напряжение питания	От 12 В до 600 В. Стандартные: 220 В (однофазные), 380 В (трехфазные).
Диаметр трубки	От 8 мм до 18 мм
Максимальная длина	До 6 метров. Компактные варианты от 190 мм.
Рабочая температура оболочки	До 800°С
Материалы оболочки	Нержавеющая сталь (AISI 304, AISI 316, AISI 321), Углеродистая сталь, Медь, Латунь.
Типы крепления	Резьбовые штуцеры (например, G1/2″, G3/4″, G1″, G1 1/4″, G1 1/2″, G2″), фланцы различных диаметров, специальные крепления.
Изоляция	Магнезитовый порошок (оксид магния) высокой степени уплотнения.
Соответствие стандартам	ГОСТ 13268-82, ГОСТ 19108-81 и другие отраслевые нормы.

Как устроен и работает водяной ТЭН?

Трубчатый электронагреватель (ТЭН) для воды — это герметичный элемент, предназначенный для эффективного и безопасного нагрева жидкостей. Его конструкция, выполненная по ГОСТ 13268-82, обеспечивает инженерную простоту и надежность, подтвержденную многолетней эксплуатацией в различных условиях.

Основу ТЭНа составляет высокоомная нихромовая спираль. Нихром эффективно преобразует электрическую энергию в тепловую при прохождении тока. Спираль центрируется внутри металлической трубки-оболочки, а пространство между ними заполняют диэлектриком — периклазом (кристаллический оксид магния, MgO). Порошок выполняет две ключевые функции: обеспечивает электрическую изоляцию, предотвращая короткие замыкания, и благодаря высокой теплопроводности эффективно передает тепло от спирали к оболочке и далее к нагреваемой жидкости.

Выведенные наружу контактные стержни служат для подключения к электросети. Герметизация корпуса исключает попадание влаги, что критически важно для безопасности и долговечности нагревателя. Это позволяет нагревать оболочку до 800 °С, что в 3 раза выше, чем у масляных ТЭНов, ограниченных 250 °С из-за риска возгорания масла. КПД современных водяных ТЭНов достигает 98%, что делает их одним из самых энергоэффективных решений на рынке.

Какие бывают формы и конфигурации водяных ТЭНов?

Производители предлагают широкий выбор форм и конфигураций ТЭНов, что позволяет интегрировать их практически в любое оборудование. Выбор формы зависит от геометрии резервуара, требований к равномерности нагрева и удобства монтажа. Наиболее востребованы следующие конфигурации:

• Прямые ТЭНы: Базовая форма в виде прямой трубки. Идеальны для удлиненных емкостей, промышленных ванн и систем, где требуется линейное расположение нагревателя. Длина таких ТЭНов может достигать 6 метров.
• U-образные ТЭНы (форма «скоба»): Самая распространенная и универсальная форма. Обеспечивают компактность и повышенную площадь нагрева в ограниченном пространстве. Активно применяются в бытовых водонагревателях, бойлерах и промышленных резервуарах. Например, ТЭНы мощностью 1 кВт и длиной 190 мм часто имеют U-образную форму.
• Сложные формы: Для оборудования со сложной геометрией ТЭНы изготавливают в виде «скрепок», двойных «U», спиралей и других конфигураций по чертежам заказчика. Это позволяет оптимизировать нагрев в уникальных системах.

Кроме формы, важен тип крепления. Водяные ТЭНы оснащаются резьбовыми штуцерами (G1/2″, G1″, G1 1/4″, G2″) для легкого монтажа и герметичности или фланцами различных диаметров (64 мм, 82 мм, 96 мм) для мощных промышленных систем.

Из каких материалов изготавливают оболочки ТЭНов?

Материал оболочки — ключевой фактор, определяющий долговечность, коррозионную стойкость и эффективность ТЭНа. Правильный подбор материала увеличивает срок службы нагревателя на 30–50% и предотвращает простои оборудования. На рынке чаще всего используются следующие материалы:

• Нержавеющая сталь (AISI 304, AISI 316, AISI 321): Самый популярный и универсальный материал, обладающий выдающейся коррозионной стойкостью.
  • AISI 304: Стандартный выбор для нагрева питьевой воды и систем отопления.
  • AISI 316: Рекомендуется для агрессивных сред, таких как хлорированная вода, слабые растворы кислот и щелочей, благодаря содержанию молибдена.
  • AISI 321: Легирована титаном, устойчива к межкристаллитной коррозии при высоких температурах и температурных циклах.
• Углеродистая сталь (Ст. 20, Ст. 3): Экономичный вариант с хорошей теплопроводностью. Подходит для нагрева чистой, неагрессивной воды в закрытых системах без доступа кислорода.
• Медь: Отличается превосходной теплопроводностью, обеспечивая быстрый нагрев. Часто используется в бытовых водонагревателях и бойлерах.
• Латунь: Применяется в специальных случаях, когда требуется сочетание коррозионной стойкости и хорошей обрабатываемости, например, для нагрева воды с химическими добавками.

Выбор материала основывается на анализе химического состава жидкости, ее температуры, давления и наличия абразивных частиц. Для нагрева слабых растворов кислот и щелочей оптимальны ТЭНы из нержавеющей стали AISI 316.

Где применяются водяные ТЭНы?

Универсальность водяных ТЭНов обуславливает их широкое применение в быту и промышленности. Ежегодно в России продается более 5 миллионов таких нагревателей различной мощности и конфигурации, что подчеркивает их незаменимость.

Бытовое применение: Комфорт в каждом доме

В быту ТЭНы обеспечивают работу множества привычных устройств:

• Электрические водонагреватели и бойлеры: Основа систем ГВС. Используются U-образные ТЭНы мощностью от 1,5 до 3 кВт, часто с терморегуляторами и магниевыми анодами.
• Стиральные и посудомоечные машины: Нагреватели мощностью 1,8–2,5 кВт обеспечивают необходимую температуру воды.
• Электрические чайники: Компактные ТЭНы мощностью до 2,2 кВт для быстрого кипячения.
• Системы отопления: В электрокотлах и радиаторах применяются ТЭНы мощностью от 1 до 12 кВт, часто объединенные в блоки (ТЭНБ).
• Душевые кабины и сауны: Для быстрого нагрева воды или создания пара.

Промышленное применение: Надежность и производительность

В промышленности ТЭНы играют ключевую роль в технологических процессах:

• Системы отопления и ГВС: Мощные блочные ТЭНы (ТЭНБ) на фланцах для промышленных котлов.
• Пищевая промышленность: Стерилизация, варка, пастеризация. Применяются ТЭНы из нержавеющей стали AISI 304/316.
• Химическая промышленность: Нагрев растворов в дистилляторах и реакторах. Требуются коррозионностойкие материалы, такие как AISI 316 или AISI 321.
• Фармацевтика: Подготовка чистой воды, стерилизация оборудования.
• Строительство: Нагрев воды для бетоносмесителей и пропарочных камер.
• Кулеры и диспенсеры: Поддержание заданной температуры воды.
• Моечное оборудование: Промышленные посудомоечные машины, автомойки.

Специальное применение

ТЭНы также находят применение в узкоспециализированных областях:

• Нагрев технических жидкостей со схожими с водой свойствами (антифризы, водные растворы солей).
• Лабораторное оборудование для точного контроля температуры.
• Системы климат-контроля и увлажнения воздуха.

Благодаря адаптивности, ТЭНы для воды остаются ключевым элементом в любой системе, где требуется надежный и контролируемый нагрев жидкости.

Как выбрать водяной ТЭН: формула расчета мощности и ключевые параметры

Правильный выбор ТЭНа — залог эффективности, экономичности и долговечности системы. Ключевой этап — расчет необходимой мощности по формуле:

P = (m × c × ΔT) / (t × η × 860)

Где:

• P – требуемая мощность ТЭНа, кВт.
• m – масса жидкости, кг (для воды 1 л ≈ 1 кг).
• c – удельная теплоемкость жидкости, ккал/(кг·°C) (для воды ≈ 1).
• ΔT – разница между конечной и начальной температурой, °C.
• t – желаемое время нагрева, часы.
• η – КПД системы (для качественных ТЭНов 0,95–0,98).
• 860 – коэффициент перевода ккал в кВт·ч.

Пример расчета:

Необходимо нагреть 150 литров воды с 15 °C до 75 °C за 3 часа.

• m = 150 кг
• c = 1 ккал/(кг·°C)
• ΔT = 75 °C — 15 °C = 60 °C
• t = 3 часа
• η = 0,97

P = (150 × 1 × 60) / (3 × 0,97 × 860) = 9000 / 2502,6 ≈ 3,59 кВт.

Для этой задачи потребуется ТЭН мощностью 4 кВт (округляем до ближайшего стандартного значения в большую сторону).

Дополнительные факторы выбора:

1. Материал оболочки: Нержавеющая сталь (AISI 304, 316), медь или углеродистая сталь подбираются под химический состав воды.
2. Форма и размеры: Диаметр трубки (от 8 до 18 мм) и длина (от 190 мм до 6 м) зависят от геометрии резервуара.
3. Напряжение питания: 220 В для бытовых приборов, 380 В для промышленных установок.
4. Тип крепления: Резьбовые штуцеры (G1/2″, G1″) или фланцы (64 мм, 82 мм) должны соответствовать оборудованию.
5. Дополнительные опции: Трубка под термодатчик, крепление для магниевого анода для защиты от накипи в бойлерах.
6. Производитель и стандарты: Выбирайте ТЭНы, изготовленные по ГОСТ 13268-82, что гарантирует их качество и безопасность.

При сложностях с расчетом или выбором рекомендуется обратиться к специалистам для получения компетентной консультации.

Как заказать водяной ТЭН: пошаговый процесс от консультации до доставки

Процесс заказа водяного ТЭНа на нашем производстве прост и прозрачен. Мы предлагаем как стандартные решения, так и индивидуальное изготовление по чертежам. Статистика показывает, что более 95% наших клиентов отмечают оперативность и точность выполнения заказов.

1. Консультация и заявка: Свяжитесь с нашими инженерами по телефону, почте или через форму на сайте. Опишите задачу: объект нагрева, объем жидкости, температурный режим и желаемое время нагрева.
2. Техническое задание: На основе ваших данных мы поможем определить оптимальные характеристики ТЭНа: мощность (от 1 до 12 кВт), материал (AISI 304, AISI 316, медь), форму, тип крепления (штуцер, фланец) и напряжение (220/380 В).
3. Коммерческое предложение: После согласования деталей вы получите предложение с указанием цены, сроков изготовления и условий доставки.
4. Изготовление: После подтверждения заказа ТЭН поступает в производство. Мы используем современное оборудование и материалы, строго следуя ГОСТ 13268-82. Срок изготовления стандартных моделей — 3–7 рабочих дней, сложных — до 15–20 рабочих дней.
5. Контроль качества: Каждый ТЭН проходит многоступенчатую проверку сопротивления изоляции, мощности и герметичности.
6. Доставка: Готовые изделия тщательно упаковываются и отправляются по вашему адресу надежными транспортными компаниями по всей России.

Обращаясь к нам, вы получаете не просто нагреватель, а комплексное инженерное решение, подкрепленное экспертной поддержкой и гарантией качества.

Что влияет на стоимость водяного ТЭНа и как сэкономить?

Стоимость водяного ТЭНа — важный фактор выбора, отражающий качество материалов и сложность изготовления. Цены на рынке варьируются от нескольких сотен до десятков тысяч рублей. Инвестиции в качественный ТЭН окупаются за счет его долговечности и снижения эксплуатационных расходов в среднем на 20–30%.

Основные факторы ценообразования:

1. Мощность: Один из главных факторов. ТЭНы мощностью от 6 до 12 кВт для промышленных систем стоят дороже бытовых аналогов на 1–2 кВт.
2. Материал оболочки:
   • Углеродистая сталь: Самый доступный вариант.
   • Медь: Средний ценовой сегмент.
   • Нержавеющая сталь (AISI 304, 316): Наиболее дорогие, но обеспечивают максимальную долговечность, особенно AISI 316 для агрессивных сред.
3. Форма и конфигурация: Стандартные прямые или U-образные ТЭНы дешевле изделий сложной формы по индивидуальным чертежам.
4. Тип крепления: Крупные фланцы или специальные крепления увеличивают стоимость по сравнению со стандартными резьбовыми штуцерами (G1/2″).
5. Дополнительные элементы: Интегрированные терморегуляторы или трубки под датчики температуры повышают конечную цену.
6. Объем заказа: При оптовых закупках (например, от 100 штук) стоимость единицы может снизиться на 10–15%.
7. Производитель и стандарты: Изделия, произведенные по ГОСТ 13268-82, как правило, дороже, но гарантируют надежность.

Как оптимизировать затраты без потери качества:

• Точный расчет: Правильный расчет мощности позволяет избежать переплаты за ненужные киловатты.
• Оптимальный материал: Выбирайте материал строго исходя из условий эксплуатации. Для обычной воды часто достаточно стали AISI 304.
• Стандартные решения: По возможности отдавайте предпочтение стандартным формам и размерам, так как их производство экономичнее.
• Оптовые закупки: Планируйте закупки заранее, чтобы воспользоваться скидками на объем.
• Консультация со специалистом: Наши эксперты помогут подобрать решение с наилучшим соотношением цены и качества.

Помните, что экономия на качестве ТЭНа может привести к частым поломкам, простоям оборудования и дополнительным расходам на ремонт и замену.
