X-образные ТЭНы (трубчатые электронагревательные элементы) представляют собой уникальное решение для задач, требующих высокой теплоотдачи в условиях ограниченного пространства. Эта специализированная конфигурация, где нагревательная трубка изгибается в форме буквы «X», обеспечивает равномерное распределение тепла по большой площади благодаря удлиненной развертке элемента. Наша компания ten.bz предлагает заказать X-образные ТЭНы по индивидуальным чертежам, гарантируя точное соответствие вашим техническим требованиям. Такие нагреватели незаменимы в промышленных установках, системах нагрева жидкостей и воздуха, а также в контактном нагреве, где стандартные формы оказываются неэффективными, предлагая до +37% к эффективности благодаря продуманной геометрии.

Параметр	Значение
Напряжение	12-600 В (стандарт 220/380 В)
Мощность	0,3-10 кВт (линейная плотность 2-15 Вт/см²)
Длина развертки	280-6000 мм
Диаметр трубки	8 мм, 10-13 мм, 16-18 мм
Расстояние между плечами	40-150 мм (регулируется)
Крепления	Резьбовые штуцеры (G1/2-G2), фланцы (DN25-DN100), шпильки M4-M8
Температура нагрева поверхности	До 600-800°C
Материал трубки (для воды, воздуха; низкая плотность мощности)	8-10 мм
Материал трубки (универсальный: вода, масло, слабые кислоты)	12-13 мм
Материал трубки (агрессивные среды, высокая мощность; часто с оребрением)	16-18 мм
Материал трубки (углеродистая сталь)	Воздух, масла (S, Z по маркировке)
Материал трубки (нержавеющая сталь 12Х18Н10Т)	Вода, слабые растворы (J, P)
Материал трубки (медь/титан)	Чистая вода, пищевая промышленность
Мощность (бытовые бойлеры, конвекторы)	0,5-2 кВт
Мощность (промышленные котлы, прессы)	3-10 кВт
Оребрение	Ребристая насадка (высота 30-50 мм); увеличивает теплоотдачу на 30-50% для воздушного нагрева

X-образные ТЭНы: купить по индивидуальным чертежам — высокая мощность и компактность

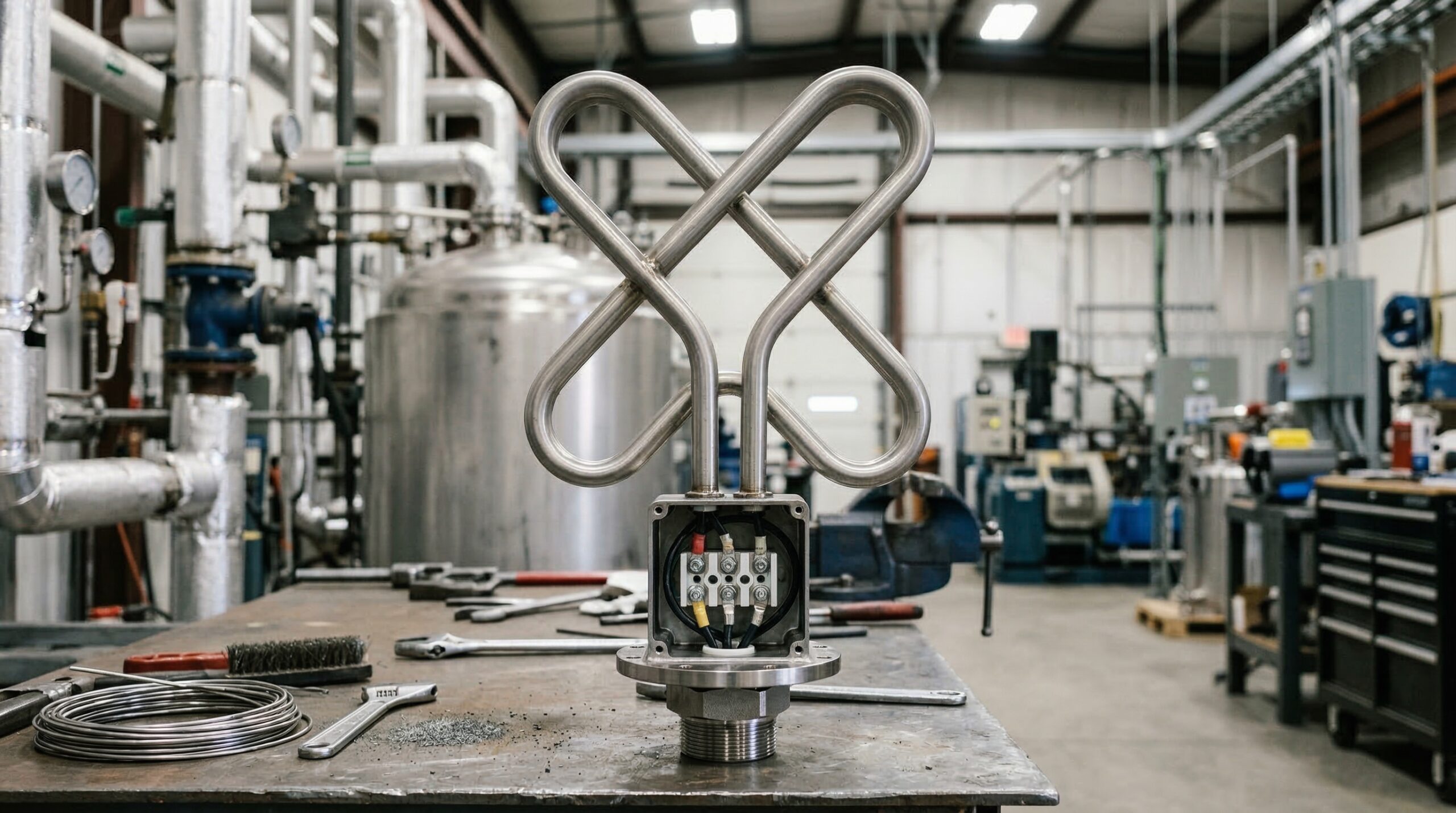

Что такое X-образный ТЭН и как он работает

X-образные ТЭНы — это модифицированные трубчатые нагревательные элементы, разработанные для эффективного и равномерного нагрева в ограниченных пространствах. Их уникальность заключается в конфигурации, где металлическая трубка изгибается в форме буквы «X», создавая два симметричных плеча с крестообразным пересечением. Эта форма достигается путем многократного изгиба прямого ТЭНа (типа Ф1 по ГОСТ 13268-88), что позволяет увеличить площадь теплообмена при сохранении компактных размеров. По оценкам инженеров, такая форма повышает КПД системы до 25% за счет оптимизации распределения тепла.

Конструктивно X-образный ТЭН основан на классическом трубчатом электронагревателе. Внутри металлической трубки диаметром от 8 до 18 мм располагается нихромовая спираль — основной нагревательный элемент. Пространство между спиралью и оболочкой заполнено диэлектрическим наполнителем, чаще всего оксидом магния (MgO) высокой чистоты. MgO обеспечивает отличную теплопроводность и электрическую изоляцию, выдерживая температуру до 900°C. Длина развертки трубки в X-образной конфигурации составляет от 2 до 6 метров, при этом внешние габариты (высота креста) варьируются от 200 до 1000 мм, что делает их идеальными для компактных установок.

Ключевые преимущества X-формы:

• Компактность: способность вмещать длинный нагревательный элемент в узкие камеры или резервуары, обеспечивая большую поверхность нагрева по сравнению с U-образными (Ф2) или прямыми ТЭНами.
• Равномерный нагрев: два симметричных плеча гарантируют распределение тепла по большей площади, минимизируя локальный перегрев и продлевая срок службы оборудования.
• Устойчивость к вибрациям: жесткая конструкция делает эти ТЭНы более устойчивыми к механическим воздействиям, что важно для динамичных промышленных сред, например, в конвейерных системах или пресс-формах.
• Высокая мощность: благодаря удлиненной спирали X-образные ТЭНы достигают мощности до 10 кВт на один элемент, обеспечивая быстрый нагрев больших объемов или поверхностей.

Эти особенности делают X-образные ТЭНы незаменимыми для задач, требующих максимальной теплоотдачи при минимальных габаритах.

Какими техническими характеристиками обладают X-образные ТЭНы

Ключевые технические характеристики X-образных ТЭНов определяют их применение. Напряжение питания варьируется от 12 до 600 В, но чаще всего используются стандартные 220 В и 380 В. Мощность одного элемента составляет от 0,3 до 10 кВт, что позволяет применять их как в бытовых, так и в промышленных системах. Линейная плотность мощности находится в диапазоне от 2 до 15 Вт/см², указывая на высокую эффективность теплопередачи.

Длина развертки трубки составляет от 280 до 6000 мм. Диаметр подбирается под рабочую среду: 8 мм для точного нагрева воды или воздуха, 10–13 мм для воды, масел и слабых растворов, 16–18 мм — для агрессивных сред и высоких мощностей, часто с оребрением. Расстояние между плечами X-формы варьируется от 40 до 150 мм для оптимального размещения в оборудовании.

Для крепления X-образных ТЭНов используются различные варианты:

• Резьбовые штуцеры: от G1/2 до G2, обеспечивающие герметичное соединение в емкостях и трубопроводах.
• Фланцы: размером от DN25 до DN100, применяются для монтажа в крупные резервуары, где требуется высокая прочность крепления.
• Шпильки: от M4 до M8, а также флажки, используются для электрического подключения и дополнительной фиксации элемента.

Максимальная температура нагрева поверхности достигает 600–800°C, что позволяет использовать ТЭНы в высокотемпературных процессах. Все параметры, включая размеры, мощность и тип крепления, настраиваются индивидуально под требования конкретного проекта.

Чем X-образные ТЭНы отличаются от других форм

X-образные ТЭНы не входят в базовый перечень стандартных форм (Ф1-Ф7) по ГОСТ 13268-88 и относятся к классу нестандартных нагревателей, производимых по индивидуальным чертежам. Конфигурация формируется путем многократного изгиба прямого трубчатого элемента (Ф1), что позволяет создать сложную геометрию для специфических задач. Главное отличие X-образных ТЭНов от стандартных форм — способность максимально использовать доступное пространство и обеспечивать равномерный нагрев обширных поверхностей.

Сравним X-образные ТЭНы с близкими по назначению формами:

• Против U-образных (Ф2): U-образные ТЭНы имеют один изгиб. X-форма, благодаря двум изгибам, увеличивает общую нагревательную поверхность и распределяет тепло по более широкой площади. Это критично для нагрева сред в широких, но неглубоких емкостях, где U-форма оставляет «холодные» зоны. X-аналог удваивает покрытие, повышая эффективность нагрева до 30% в некоторых конфигурациях.
• Против «Скрепки» (Ф7): ТЭНы «скрепка» также имеют несколько изгибов, но их геометрия проще, с меньшим количеством перекрещиваний. Это упрощает монтаж, но снижает компактность и равномерность распределения тепла на сложных поверхностях. X-форма обеспечивает лучшую адаптацию к нестандартным камерам и резервуарам.
• Против гибких ТЭНов: Гибкие нагреватели (например, GC-Flex) можно изогнуть в любую форму на месте установки. Однако X-образные ТЭНы имеют жесткую конструкцию, что обеспечивает их стабильность и долговечность в агрессивных средах и при высоких нагрузках. Они также дешевле в производстве, хотя и не позволяют менять контур после изготовления.

Маркировка X-образных ТЭНов следует общепринятой системе: [Материал][Форма][Диаметр][Длина][Мощность][Напряжение][Крепление]. Например, ТЭН76X13/2T380 G1/2 M6 означает: нержавеющий (7 — условное обозначение нержавеющей стали), X-образный, длина развертки 760 мм, диаметр трубки 13 мм, мощность 2 кВт, напряжение 380 В, штуцер G1/2, шпильки M6. Такая детализированная маркировка позволяет точно определить параметры нагревателя.

Из каких материалов изготавливают оболочки X-образных ТЭНов

Выбор материала оболочки — критический фактор, определяющий долговечность и безопасность ТЭНа. Правильно подобранный материал гарантирует стабильную работу при контакте с водой, маслами, агрессивными растворами или пищевыми продуктами. Использование сертифицированных материалов, соответствующих ГОСТ, обеспечивает высокую надежность нагревателей.

• Углеродистая сталь (например, Сталь 20): наиболее экономичный вариант, подходящий для нагрева воздуха, некоторых видов масел и неагрессивных жидкостей. Температурный предел для углеродистой стали составляет до 450°C. В маркировке такие ТЭНы обозначаются символами S или Z. Углеродистую сталь не используют в средах с повышенной влажностью или агрессивными химикатами для предотвращения коррозии.
• Нержавеющая сталь (AISI 304, AISI 316, 12Х18Н10Т): универсальный и наиболее популярный выбор для X-образных ТЭНов.
  • AISI 304 (отечественный аналог 08Х18Н10): подходит для нагрева воды, слабых растворов кислот и щелочей, а также в пищевой промышленности. Выдерживает температуру до 600°C.
  • AISI 316 (отечественный аналог 03Х17Н14М3): обладает повышенной коррозионной стойкостью, особенно в средах с хлоридами. Идеален для химической промышленности и морской воды, способен работать при температурах до 650°C.
  • 12Х18Н10Т: отечественный жаропрочный сплав, используемый для нагревателей, работающих при температурах до 700°C и в агрессивных средах.

  В маркировке нержавеющие ТЭНы обозначаются символами J или P.

• Медь: медные ТЭНы отличаются высокой теплопроводностью и используются для нагрева чистой воды и в пищевой промышленности. Медь не подходит для агрессивных химических сред и имеет температурный предел до 250°C.
• Титан: материал премиум-класса для ТЭНов, работающих в особо агрессивных средах, таких как концентрированные кислоты, щелочи или морская вода. Титановые нагреватели обладают исключительной коррозионной стойкостью, но их стоимость выше.

Для воздушного нагрева часто применяются ТЭНы из углеродистой или нержавеющей стали с дополнительным оребрением. Ребристая насадка высотой 30–50 мм увеличивает площадь теплоотдачи, повышая КПД нагревателя на 30–50% и обеспечивая более эффективный обогрев воздуха.

Где применяются X-образные ТЭНы

Благодаря своей форме, обеспечивающей компактность и равномерный нагрев, X-образные ТЭНы применяются в широком спектре отраслей. Их внедрение позволяет сократить время нагрева до 15%.

• Нагрев жидкостей: X-образные ТЭНы используются в бойлерах, теплообменниках, промышленных ваннах для нагрева воды, масел и других жидкостей. Типичная мощность для таких задач — от 1 до 5 кВт на элемент. Они применяются для поддержания температуры технической воды в котлах на уровне 90°C или для нагрева масла в гидравлических системах до 60°C.
• Воздушный нагрев: в конвекторах, сушильных камерах и промышленных печах X-образные ТЭНы с оребрением показывают КПД более 90%. Они эффективно нагревают воздушные потоки для сушки древесины, зерна, текстиля или для создания воздушных завес. В сушильных камерах для пиломатериалов могут использоваться оребренные X-ТЭНы мощностью 3–5 кВт каждый для поддержания температуры до 120°C.
• Пищевая промышленность: ТЭНы из нержавеющей стали (AISI 304 или AISI 316) применяются в парогенераторах, чанах для варки, стерилизаторах и пастеризаторах. Например, X-ТЭН из AISI 316 мощностью 2 кВт может нагревать ёмкость для варки объемом 100 литров до 80°C.
• Промышленность: X-образные ТЭНы используются в производстве пластмасс (пресс-формы, экструдеры) и литейных формах, где требуется точный контактный нагрев. Они выдерживают контакт с расплавом, обеспечивают равномерный нагрев до 300°C в пресс-формах, а их устойчивость к вибрациям делает их идеальными для динамичных производственных линий.
• Отопление: в электрокотлах и радиаторах X-образные ТЭНы длиной до 6 метров эффективно обогревают помещения или используются в составе малых ТЭЦ, обеспечивая стабильную температуру теплоносителя.
• Специальные среды: для нагрева слабых кислот/щелочей используются ТЭНы с маркировкой J/P (нержавеющая сталь AISI 316 или титан), а для масел/жиров — с маркировкой Z (углеродистая или нержавеющая сталь).

Примеры моделей для заказа: водяной X-ТЭН с длиной развертки 450 мм, мощностью 2 кВт, напряжением 220 В, диаметром трубки 12 мм и штуцером G1″; промышленный оребренный X-ТЭН мощностью 5 кВт, напряжением 380 В, для нагрева масла, с фланцем DN50.

Как правильно монтировать и подключать X-образные ТЭНы

Правильный монтаж и подключение X-образных ТЭНов обеспечивают их безопасную и долговечную работу. По статистике, до 30% отказов ТЭНов связаны с ошибками при монтаже. Перед началом работ отключите электропитание, используйте диэлектрические перчатки и убедитесь в наличии надежного заземления.

Необходимые инструменты и материалы:

• Ключи (накидные или рожковые) размером от 17 до 27 мм, торцевые головки.
• Мультиметр для проверки сопротивления спирали (нормальное значение 20–200 Ом в зависимости от мощности).
• Диэлектрическая паста для контактов и тефлоновая лента (ФУМ) или герметик для резьбовых соединений.
• Термопаста для улучшения теплового контакта (при необходимости).
• Электрический кабель сечением 1,5–4 мм² (например, KVVG или ПВ-3), рассчитанный на максимальный ток.
• Клеммники, гайки (M5-M6) и шайбы для надежного электрического соединения.
• Автомат защиты (16–40 А), соответствующий мощности ТЭНа.

Пошаговая инструкция по установке:

1. Подготовка места: очистите посадочное отверстие или фланец от грязи и ржавчины. Убедитесь, что габариты ТЭНа соответствуют внутреннему пространству, оставляя зазор не менее 10–20 мм для свободной циркуляции среды.
2. Монтаж ТЭНа: аккуратно вставьте ТЭН в штуцер или фланец. Для резьбовых соединений используйте тефлоновую ленту или герметик. Затяните соединение с моментом 20–40 Нм, избегая чрезмерного усилия. Для фланцевых соединений используйте паронитовые или силиконовые прокладки.
3. Подключение электропитания: подайте напряжение на шпильки или флажки ТЭНа. Для однофазного ТЭНа подключите фазу и ноль, для трехфазного — три фазы. Используйте клеммы с гайками M5-M6, обеспечивая плотный контакт.
4. Предварительная проверка: с помощью мультиметра измерьте сопротивление спирали. Отклонение от паспортного значения не должно превышать 5%. Проверьте отсутствие пробоя на корпус (сопротивление между выводом и корпусом должно быть бесконечным).
5. Запуск и тестирование: запустите ТЭН на холостом ходу на 10–15 минут. Температура поверхности не должна превышать 200°C. После этого подайте рабочую среду и проверьте систему на утечку тока (не более 0,5 мА). Установите и настройте терморегулятор (например, до 120–150°C для воды).

Типичные ошибки и как их избежать:

• Перекос изгиба: убедитесь, что плечи расположены симметрично и не касаются стенок.
• Перегрев: соблюдайте рекомендованную плотность мощности (менее 8 Вт/см² для воды). Убедитесь, что ТЭН полностью погружен в среду или имеет достаточный обдув.
• Короткое замыкание: изолируйте выводы ТЭНа силиконовыми колпачками. Не допускайте попадания воды на электрические контакты под напряжением.

По каким критериям выбирать X-образный ТЭН

Правильный выбор X-образного ТЭНа обеспечивает эффективность и долговечность системы. По данным инженеров-теплотехников, до 40% проблем с нагревателями можно избежать на этапе подбора параметров.

Критерии выбора:

1. Рабочая среда: для нагрева воды рекомендуется использовать X-ТЭНы из нержавеющей стали (AISI 304/316) с диаметром трубки 8–13 мм. Для масел предпочтительнее углеродистая сталь (маркировка Z) или нержавеющая сталь, часто с оребрением. Для агрессивных сред и морской воды лучшим выбором будет титан.
2. Требуемая мощность и объем среды: мощность ТЭНа должна соответствовать объему и требуемому времени нагрева. Общие рекомендации: для воды — 10–20 Вт на литр, для воздуха — 5–10 Вт на литр.
3. Габариты и форма: оцените доступное пространство. X-образные ТЭНы идеальны для компактных, но широких камер. Определите длину плеч, угол креста (обычно 90°) и общую длину развертки.
4. Бюджет: стоимость стандартных элементов варьируется от 1000 до 5000 руб. за штуку, в то время как изделия по индивидуальным чертежам могут быть на 30–50% дороже.
5. Производитель: выбирайте проверенных производителей, таких как ten.bz, TEN22, Elektroteni.ru или Polymernagrev, которые гарантируют качество и предоставляют техническую поддержку.

Расчет мощности X-образного ТЭНа:

Для точного определения необходимой мощности используйте формулу для нагрева жидкостей:

Q = (m × c × ΔT) / (t × η × 860)

• Q — требуемая мощность ТЭНа (кВт).
• m — масса нагреваемой среды (кг). Для воды объем в литрах примерно равен массе в кг.
• c — удельная теплоемкость среды (кДж/кг°C). Для воды — 4,18; для масла — 1,9–2,1; для воздуха — 1,005.
• ΔT — необходимый перепад температуры (°C).
• t — желаемое время нагрева (часы).
• η — КПД системы (для ТЭНов 0,9–0,98).
• 860 — коэффициент перевода из кДж в кВт·ч.

Пример расчета: необходимо нагреть 50 литров воды с 20°C до 80°C (ΔT = 60°C) за 2 часа. КПД системы — 0,95.

Q = (50 кг × 4,18 кДж/кг°C × 60°C) / (2 ч × 0,95 × 860) ≈ 7,6 кВт

Для этого бойлера потребуется общая мощность около 7,6 кВт. Ее можно обеспечить, установив 3–4 X-образных ТЭНа по 2–2,5 кВт каждый. Плотность мощности для воды не должна превышать 8 Вт/см², чтобы избежать образования накипи.

Как заказать X-образные ТЭНы на ten.bz

Заказать X-образные ТЭНы на ten.bz — простой процесс, гарантирующий получение продукта, который точно соответствует вашим требованиям. Мы специализируемся на изготовлении нестандартных нагревателей по индивидуальным чертежам, обеспечивая высокую точность исполнения. Наша команда готова помочь на каждом этапе, от консультации до доставки.

Процесс заказа:

1. Первичная консультация: свяжитесь с нами по телефону или через форму на сайте. Наши специалисты помогут определить оптимальные параметры для вашей задачи.
2. Предоставление технического задания: для изготовления ТЭНа нам потребуется чертеж, эскиз или описание следующих параметров:
   • Длина каждого плеча X-формы (например, 250 мм).
   • Угол креста (стандартно 90°).
   • Общая длина развертки (например, 1500 мм).
   • Диаметр трубки (например, 10 мм).
   • Необходимая мощность (например, 3 кВт).
   • Рабочее напряжение (220 В или 380 В).
   • Материал оболочки (нержавеющая сталь AISI 304, углеродистая сталь, титан).
   • Тип крепления (штуцер G1″, фланец DN50, шпильки M6).
   • Рабочая среда (вода, масло, воздух).
   • Наличие оребрения (для воздушных ТЭНов).
3. Расчет стоимости и сроков: на основе предоставленных данных мы рассчитаем стоимость и сроки выполнения заказа (обычно от 5 до 15 рабочих дней).
4. Согласование и производство: после согласования деталей ваш заказ отправляется в производство, где мы контролируем каждый этап для гарантии качества по ГОСТ 13268-88.
5. Доставка: готовые ТЭНы будут доставлены по вашему адресу в любой регион России надежными транспортными компаниями.

Преимущества заказа у нас:

• Индивидуальный подход: создаем решения под ваши уникальные задачи.
• Высокое качество: используем сертифицированные материалы и строго контролируем производство.
• Гарантия: на все наши изделия распространяется гарантия.

Отправьте нам ваш эскиз или описание, и мы предложим оптимальное решение.

От чего зависит стоимость X-образных ТЭНов

Стоимость X-образных ТЭНов зависит от нескольких факторов. В среднем они на 20–30% дороже U-образных аналогов из-за сложности изготовления, но их эффективность и компактность оправдывают затраты.

Основные факторы, влияющие на стоимость:

1. Материал оболочки:
   • Углеродистая сталь: самый бюджетный вариант.
   • Нержавеющая сталь (AISI 304, AISI 316): дороже углеродистой. AISI 316 стоит на 10–15% дороже AISI 304.
   • Медь: сопоставима по цене с нержавеющей сталью.
   • Титан: самый дорогой материал, его стоимость в 2–3 раза выше, чем у нержавеющей стали.
2. Мощность и длина развертки: чем выше мощность и длиннее элемент (до 6000 мм), тем выше цена.
3. Диаметр трубки: ТЭНы с большим диаметром (16–18 мм) дороже из-за большего расхода материала.
4. Тип крепления: фланцевые соединения (DN25-DN100) дороже резьбовых штуцеров (G1/2-G2).
5. Наличие оребрения: оребрение для воздушных ТЭНов добавляет к стоимости 15–25%.
6. Сложность изгиба: ТЭНы по индивидуальным чертежам, требующие высокой точности, могут быть на 30–50% дороже стандартных форм.
7. Объем заказа: при заказе крупной партии (от 10 штук) предоставляются скидки.

Примерные цены на X-образные ТЭНы варьируются от 1500 рублей за простой элемент из углеродистой стали мощностью 1 кВт до 15000 рублей и выше за сложный промышленный нагреватель из титана мощностью 10 кВт с фланцем.

Высокая стоимость объясняется сложностью изготовления: это не серийное производство, а индивидуальный заказ, требующий специального оборудования и контроля. Инвестиции в X-образные ТЭНы окупаются за счет их эффективности и долговечности в задачах, где стандартные формы (Ф1, Ф2, Ф7) не справляются.

Заключение: Выбор в пользу эффективности и компактности

X-образные ТЭНы — это эффективное решение для задач, где важны высокая теплоотдача, компактность и равномерный нагрев. Благодаря изготовлению по индивидуальным чертежам они адаптируются к любым условиям эксплуатации: от нагрева агрессивных жидкостей до использования в пресс-формах.

Выбор материала, мощности и габаритов должен основываться на анализе рабочей среды и требований к процессу. Правильный монтаж и регулярное обслуживание гарантируют долгий срок службы элемента, который достигает 5000–10000 часов. Включение X-образных ТЭНов в вашу систему — это инвестиция в надежность и производительность.
