Что такое электрический ТЭН и как он работает?
Электрический трубчатый нагреватель (ТЭН) — это устройство, превращающее ток в тепло. Благодаря простоте и надежности он стал стандартом для нагрева воды в быту и на производстве. Для получения полного руководства по выбору, видам и принципу работы электрических ТЭНов, ознакомьтесь с нашей статьей.
Конструкция ТЭНа
Основа ТЭНа — металлическая трубка. Внутри скрыта спираль из высокоомного сплава (нихрома или фехрали), плотно изолированная диэлектрическим наполнителем — периклазом (оксидом магния). По краям выведены контакты для подключения к сети. Форма трубки зависит от задачи: она бывает прямой, U-образной, кольцевой или закрученной в спираль, чтобы идеально вписаться в резервуар.
Принцип преобразования энергии
Ток проходит через спираль и разогревает ее (срабатывает закон Джоуля-Ленца). Тепло через периклаз уходит на металлическую оболочку, а от нее — прямо в воду. Диэлектрик здесь играет двойную роль: отлично проводит тепло и надежно изолирует спираль, защищая от короткого замыкания и удара током. Узнать подробнее об устройстве и принципе работы электрических ТЭНов можно в нашей отдельной статье.
Основные виды электрических ТЭНов для воды
Главный критерий при выборе ТЭНа — то, как именно он контактирует с водой. Для подробного анализа выбора между сухим и мокрым ТЭНом для водонагревателя, рекомендуем прочитать нашу специализированную статью.

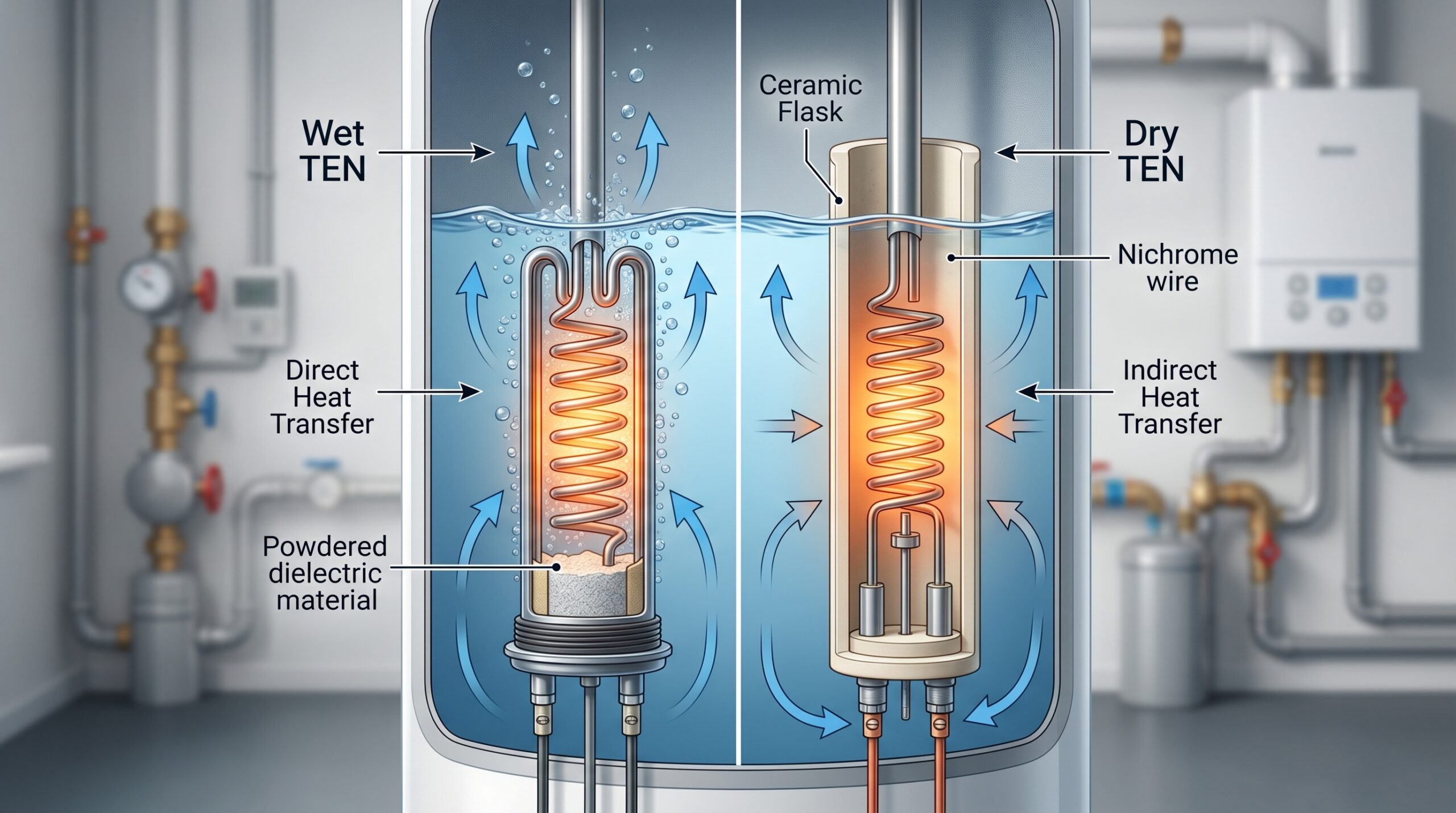

Открытые (мокрые) ТЭНы
Мокрые (погружные) ТЭНы работают прямо в воде. Это классический, самый массовый вариант. Их оболочку обычно делают из меди или нержавейки.
- Плюсы: быстрый нагрев за счет прямого контакта, низкая цена, простая конструкция.
- Минусы: быстро обрастают накипью (падает КПД, сокращается срок службы), для замены приходится полностью сливать воду из бака.
Закрытые (сухие) ТЭНы
Сухие ТЭНы скрыты от воды в герметичной колбе (из эмалированной стали или керамики-стеатита). Нагреватель отдает тепло колбе, а та уже греет воду.
- Плюсы: минимум накипи на самом нагревателе, долгий срок службы, высокая электробезопасность. Главный бонус — замена за пять минут без слива воды.
- Минусы: стоят дороже мокрых аналогов, греют воду чуть медленнее, а сама колба со временем тоже может покрываться известковым налетом.
Фланцевые ТЭНы
Здесь речь идет о способе монтажа. У таких моделей есть фланец (круглая или прямоугольная площадка с крепежными отверстиями), обеспечивающий герметичную врезку в бак. На нем же часто предусмотрены посадочные места под магниевый анод и термодатчик.
Блочные ТЭНы
Это связка из нескольких нагревательных трубок (обычно от двух до шести) на едином фланце. Блоки выдают высокую мощность и подстраховывают друг друга: если одна спираль перегорит, система продолжит работу, пусть и с потерей производительности.
Преимущества и недостатки использования электрических ТЭНов
Преимущества
- Простой монтаж: не нужны газовые трубы, вытяжки и дымоходы.
- Надежность: у современных моделей солидный запас прочности.
- Управляемость: в связке с термостатом легко поддерживают температуру с точностью до градуса.
- Экологичность: никакого дыма и угарного газа в помещении.
- Универсальность: подходят для всего — от крошечного дачного умывальника до промышленного котла.
- Доступность: базовые мокрые ТЭНы стоят сущие копейки.
Недостатки
- Стоимость киловаттов: электричество — дорогой энергоноситель, счета за свет будут ощутимыми.
- Накипь: бич мокрых ТЭНов в регионах с жесткой водой (требуется регулярная чистка).
- Зависимость от сети: нет света — нет горячей воды.
- Инерционность: бойлеру нужно время, чтобы прогреть весь объем (в отличие от газовых колонок).
Как выбрать электрический ТЭН для нагрева воды: Ключевые параметры
Ошибка при покупке обернется либо выбитыми автоматами, либо еле теплой водой. Вот на что нужно смотреть. Предлагаем ознакомиться с нашим подробным гидом по выбору ТЭНа для обогрева воды.
Мощность ТЭНа
От мощности (в кВт) зависит скорость нагрева. Стандарт для квартирного бойлера на 50–100 литров — это 1.5–2.5 кВт. Возьмете слишком мощный — проводка может не выдержать, слишком слабый — будете часами ждать возможности принять душ. Опирайтесь на литраж бака и сечение кабеля в стене.
Материал оболочки
- Медь: отлично проводит тепло, но боится агрессивной среды и стремительно собирает накипь. Классика для мокрых ТЭНов.
- Нержавеющая сталь (AISI 304, 316): отлично сопротивляется коррозии и накипи. Золотая середина для большинства задач. Подробнее о ТЭНах для воды из нержавеющей стали читайте в нашей статье. Также предлагаем ознакомиться с информацией о выборе и ценообразовании ТЭНов из нержавеющей стали для воды, а также об особенностях выбора и эксплуатации электрических ТЭНов для нагрева воды из нержавеющей стали. Для полного обзора нержавеющих ТЭНов для воды, их особенностей, видов и правил эксплуатации – в отдельном материале.
- Углеродистая сталь: самый бюджетный металл. Быстро ржавеет, поэтому используется только в тандеме с защитной эмалью.
Тип крепления (фланец, резьба)
Крепеж должен строго соответствовать посадочному месту бака. Самые ходовые — резьбовые (например, G1 1/4″).
